格力D系列风冷模块机组.pdf

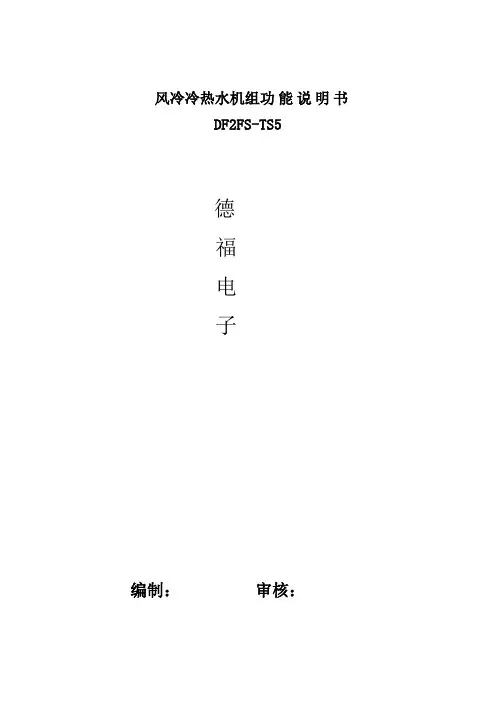

风冷冷热水机组功能说明书DF2FS-TS5德福电子编制：审核：一．概述DF2FS-TS5控制器适用于风冷式冷（热）水机组，可以控制单台或2台压缩机。

控制器由室外主板和室内线控器组成，并有风盘联动接口。

二．主要技术参数1﹑使用条件□运行电压： AC220V±10％□运行环境温度： -20～+55℃□储存温度： -35～+85℃2﹑温度控制精度： 1℃3﹑控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定三．控制器功能1、制冷运行2、制热运行3、可显示回水温度及设置温度，具有查询功能4、掉电自动记忆各种参数5、压缩机均衡运行及分时启动6、三相缺相，逆相保护7、具有完善的保护功能及显示8、LED背光（可选配）9、具有风盘联动接口10、选用摩托罗拉高性能芯片,抗干扰性能达到最好11、具有定时开关12、具有催款功能四． 面板操作室内线控器面板如图一1﹑开关机□ 按“运转/停止”键，机组开机，指示灯亮； □ 再按“运转/停止”键，机组关闭，指示灯灭。

□ 开机，关机均存储数据。

2﹑模式转换□ 按“模式”键，选择所需的模式,“制冷”“制热”模式 □ “制冷” 模式显示雪花符号 □ “制热” 模式显示太阳符号3﹑定时开关机(1) 设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节） □ 开机状态下，按“定时”键，定时关机； □ 关机状态下，按“定时”键，定时开机； □ 按“定时”键后，小时时间闪显； □ 按“时间▽△”键，调整小时定时时间运转/停止定时时间 △ △ ▽查询模式 温度 设置 ▽110m m120mm□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时时间□再按“定时”键，定时设定完成□再按“定时”键，则取消定时(2)设置〖b7〗设置为1时是循环定时□按“定时”键后，小时时间闪显，开始设定定时开时间；□按“时间▽△”键，调整小时定时开时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时开时间□再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；□按“时间▽△”键，调整小时定时关时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时关时间□按“定时”键，定时关时间设定完成(3)时钟设定□按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；□按“时间▽△”键，调整小时时钟□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟时钟□再按“定时”键，时钟设定完成4﹑查询□循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

1．机组的开/关………………………………………………………………………..6
2．默认主页菜单………………………………………………………………………6
3．主控制菜单…………………………………………………………………….…..6
3．1用户设置……………………………………………………………………………………7
本中文电脑控制系统具有对水泵及辅助电加热器进行智能控制的功能。控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。
为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。电控柜参见附图三。
机组电源控制柜操作方法：
在任何时间按下显示板上退出键，次数足够多均返回上图默认主页菜单。
3
在屏幕显示主页时（如上图），按确定键进入主控制菜单，屏幕显示如下图所示：
通过向上、向下选择键选择所需功能，按确定键进入。以下菜单中“【】”内的内容只显示其中的一个或均不显示，黑底白字表示所在行或所在数字被选中。
3
这是用户常用的一些基本设置。在屏幕显示主控制菜单时，选择用户设置，按确定键进入。屏幕显示如下图所示：
注：控制水泵和辅助电加热器的交流接触器用户自备，控制器只提供水泵和辅助电加热器的控制信号输出（~220V）。
给机组、水泵及辅助电加热器供电必须通过电源控制柜。通过它，用户可以很方便地实现对机组、水泵和辅助电加热器的开关操作，从而可以安全地对其进行检查和维修。同时，由于电源控制柜采用空气开关，它对系统中可能出现的电流过大或短路现象自动实行切断保护，对机组、水泵及辅助电加热器具有保护功能。
关机后压缩机会立即停机，风机延时30秒停机，水泵延时10分钟停止运行。停止运转后，日常运行时，建议不必断开机组电源控制柜中的分电源开关和总电源开关，这样可以保证停机后压缩机自动进行加热，在寒冷的冬天更应该保持压缩机停机后一直加热，这样还可使机组可以进行自动防冻运行，以防水管冻裂。（前提是在显示板中将“自动防冻运行”参数设置为“开”，详见“显示板设置操作”）

产品特点-技术特点（精心设计）
高效壳管换热器设计
➢ U形管双程设计 U形管双流程设计，大大增强了换热，提高了机组的换热效果，增加了机组的 能力。
65、80分流器
65kW、80kW干式壳管换热器
➢ 先进的分流技术 特殊的管箱及均流板设计，大大提高节流后制冷剂汽液 混合物的分流均匀性并使汽液混合物可以均匀的混合在 一起，增强壳管换热能力。
1、超强兼容性 格力控制系统组合模式——相同冷量组合方式
最多 16 台
65kW
65k W
适用场合
模块式风冷冷（热）水机组结构轻巧、组合灵活，广泛应用于新建和改建的 大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物广 场、影剧院、体育馆、厂房及医院等。对噪音 和周围环境有较高要求，不便于 安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
目录
1
产品概述
2
产品特点-技术特点（精心设计）
强大的远程监控功能
格力中央空调远程监控，采用RS485通讯方式，提供当前使用较为普遍的楼 宇自动化协议，通过楼宇自动化标准协议接口，格力中央空调机组能无缝接入到 楼宇的BMS管理监控系统或格力监控系统。
Gree模块机远程监控系统
产品特点-技术特点（精心设计）
超强的适应性
1
压缩机
艾默生环境优化技术有限公司 丹佛斯自动控制有限公司
2
电机
江苏上骐集团有限公司 珠海凯邦电机制造有限公司
3
冷凝器
珠海格力电器股份有限公司
4
蒸发器
珠海格力电器股份有限公司
5
电子膨胀阀
佛山华鹭自动控制器有限公司
佛山华鹭自动控制器有限公司

D系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW可选。

65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW范围的系列产品。

D系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。

任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、8080机组每个系统可以组合多达16个模块，130机组每个系统可以组合多65130达8个模块。

全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。

可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

低噪音：运转噪音低，振动小，适合各类型工程。

静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。

内销D系列模块机技术基础资料一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW，160KW可选。

65、80机组每个单元模块有两个完全独立的制冷系统，130、160机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。

D系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。

◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、80机组每个系统可以组合多达16个模块，130、160机组每个系统可以组合多达8个模块。

◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。

◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

◆低噪音：运转噪音低，振动小，适合各类型工程。

◆静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。

风冷冷热水机组功能说明书DF2FS-TS5德福电子编制：审核：一．概述DF2FS-TS5控制器适用于风冷式冷（热）水机组，可以控制单台或2台压缩机。

控制器由室外主板和室内线控器组成，并有风盘联动接口。

二．主要技术参数1﹑使用条件□运行电压： AC220V±10％□运行环境温度： -20～+55℃□储存温度： -35～+85℃2﹑温度控制精度： 1℃3﹑控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定三．控制器功能1、制冷运行2、制热运行3、可显示回水温度及设置温度，具有查询功能4、掉电自动记忆各种参数5、压缩机均衡运行及分时启动6、三相缺相，逆相保护7、具有完善的保护功能及显示8、LED背光（可选配）9、具有风盘联动接口10、选用摩托罗拉高性能芯片,抗干扰性能达到最好11、具有定时开关12、具有催款功能四． 面板操作室内线控器面板如图一1﹑开关机□ 按“运转/停止”键，机组开机，指示灯亮； □ 再按“运转/停止”键，机组关闭，指示灯灭。

□ 开机，关机均存储数据。

2﹑模式转换□ 按“模式”键，选择所需的模式,“制冷”“制热”模式 □ “制冷” 模式显示雪花符号 □ “制热” 模式显示太阳符号3﹑定时开关机(1) 设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节） □ 开机状态下，按“定时”键，定时关机； □ 关机状态下，按“定时”键，定时开机； □ 按“定时”键后，小时时间闪显； □ 按“时间▽△”键，调整小时定时时间运转/停止定时时间 △ △ ▽查询模式 温度 设置 ▽110m m120mm□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时时间□再按“定时”键，定时设定完成□再按“定时”键，则取消定时(2)设置〖b7〗设置为1时是循环定时□按“定时”键后，小时时间闪显，开始设定定时开时间；□按“时间▽△”键，调整小时定时开时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时开时间□再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；□按“时间▽△”键，调整小时定时关时间□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟定时关时间□按“定时”键，定时关时间设定完成(3)时钟设定□按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；□按“时间▽△”键，调整小时时钟□再按“定时”键后，分钟时间闪显；□按“时间▽△”键，调整分钟时钟□再按“定时”键，时钟设定完成4﹑查询□循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

2.14 1.60
2.05 1.50
无导流 板 有导流 板
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15
PDF 文件使用 "pdfFactory Pro" 试用版本创建
模块机组应用专利
旁通专利系统ZL200720034073.8 动态改变制冷系统冷媒循环 量，满足低温系统制热运转需 求！
热回收模块机组应用场所
一切有热水应用需 求的空调应用场所
8 普通住宅、工厂、体育馆 8 高标准宾馆、工地 8 高级公寓 8 桑拿洗浴中心 8 部队营房、学校、医院
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PDF 文件使用 "pdfFactory Pro" 试用版本创建
PDF 文件使用 "pdfFactory Pro" 试用版本创建
产品类别及产品规格
§ 热回收系列产品（部分热回收 ）； LAWM120HT/2(4)DH（40kW） LAWM150HT/2(4)DH (50kW） LAWM200HT/2(4)DH（66kW） LAWM250HT/3(6)DH (80kW） LAWM300HT/3(6)DH(99kW）
PDF 文件使用 "pdfFactory Pro" 试用版本创建
风冷模块机组应用场所
1、适应面积：250平面以上建筑； 2、适应场所：别墅、宾馆、医院、写字楼、
娱乐场、中小型餐厅及工业用途等场所。
PDF 文件使用 "pdfFactory Pro" 试用版本创建
模块机组与其它整体机组的比较

内销 D 系列模块机技术基础资料一、产品特点1、产品特点模块式风冷冷(热水机组广泛应用于新建和改建的大小工业与民用建筑空调工程,如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程,模块式风冷冷 (热水机组更是您理想的选择。

D 系列模块式风冷冷(热水机组可组合多个单元模块,各单元模块的结构形式、性能可以相同,也可以不同,每个单元模块的名义制冷量不同,有 65kW , 80kW ,130kW , 160KW 可选。

65、 80机组每个单元模块有两个完全独立的制冷系统, 130、 160机组每个单元模块有四个完全独立的制冷系统, 通过组合 1~16个相同或不同的单元模块, 机组形成制冷量在 65~1280kW 范围的系列产品。

D 系列模块式风冷冷(热水机组有以下主要特点: ◆高效节能:产品首批获得国家冷水机组节能认证证书。

◆任一模块主控设计:连接在一起的机组,任何一台只要轻轻地插上手操器, 都可以作为主模块, 与其他机组通讯,协调整个系统按需工作。

这是格力模块机专利技术之一,其他厂家的产品只能以固定机组作为主模块,如果主模块损坏,则整个系统不能正常工作,调试和维护都不方便。

◆超强兼容性:不但同一型号可以组合,不同型号之间也可以任意组合, 65、 80机组每个系统可以组合多达16个模块, 130、 160机组每个系统可以组合多达 8个模块。

◆全封闭涡旋式压缩机:在同级制冷量时,这种压缩机与其他类型的压缩机相比,具有运动部件更少, 转动力矩更小,噪音和振动更小,可靠性和效率更高等优点。

◆超强保护:先进的微电脑控制系统,安全保护功能齐全,具有强大的故障自诊断功能。

◆可靠性高:采用名优制冷配件,精心设计制造,配合多制冷系统设计,提高了机组运行的可靠性。

◆体积小:采用模块化组态设计的机组,体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

一 市场分析 二 产品特点 三 竞品对比
目录 CONTENTS
产品阵容
冷量型号：270、325 运行温度：-15~45℃ 制冷剂种类：R410A 能效（EER）：国家二级能效 制热出水温度： 35~50℃
适用于模块机及风冷螺杆机组所使用的所有场合。
精典外观设计
专业的工业设计团队精心打造 外观国家专利号：201430324610.8
壳管多级防冻保护
每个机组都具有1级低压检测、2级温度检测防冻保护，并且每台机组都自带水流开关 ，单独对壳管进行3级防冻保护，防止因水流不均、环温过低等问题引起壳管冻坏。
楼宇自控与远程服务
楼宇自控：采用RS485通讯，通过楼宇集控系统Modbus的控制端口接入集控。 远程服务：采用无线网络对机组进行实时监控并可进行远程操作，售后无忧。
智能调控技术
继续运行
故障
继续运行 故障
单机或模块组合，接入系统内所有压缩机均智能调配， 任意机组突然出现故障，其他机组自动进行调控运行，不停机维修。
淡化主子模块设计
整个运行系统内任意模块均可作为主模块，不同模块之间互相备份，模块间即时通讯。 在一个或多个模块出现故障时，其他模块可作为主模块，保证系统继续正常工作。
制冷量62~213kW
功能介绍
五种模式——行业首创
（系统专利： 201210505193.7 ） 制热
风冷螺杆 大模块
机组成本降低约30%
风冷螺杆
大模块
VS
与同冷量风冷螺杆对比，噪音下降8~10分贝，接近变频调节功能，拥有超高性价比。
MR系列热回收模块机
一 市场分析 二 产品特点 三 竞品对比
目录 CONTENTS
产品阵容

D系列模块式风冷冷（热）水机组有以下主要特点:
高效节能：产品首批获得国家冷水机组节能认证证书。
只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯, 协调整个系统按需工作。这是格力模块机专利技术之一，其他 厂家的产品只能以固定机组作为主模块，如果主模块损坏，则 整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号 之间也可以任意组合，65、80机组每个系统可以 组合多达16个模块，130机组每个系统可以组合
多达8个模块。
全封闭涡旋式压缩机：在同级制冷量时, 缩机与其他类型的压缩机相比，具有运 更少，转动力矩更小，噪音和振动更小, 和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有
LSQWRF160M/D
制冷盘
kW
65
80
130
160
制热盘
kW
70
85
140
170
制冷额定功率
kW
19. 3
23.8
38.7
47.6
制热额定功率
kW
20
25
40
50
嗓声
dB(A)
67
68
69
70
电源
380V 3N〜50Hz
运行控制
微电脑全自动控制、运行状态显示、异常状态报警
安全保护
髙低压保护，排气髙温保护，防冻结保护，过漁保护，逆相缺相裸护，缺水断 水保护，压缩机过热保护
380V 3N〜50Hz
运行控制
微电脑全自动控制、运行状态显示、异常状态报警
安全保护
高低压保护，祎气髙温保护，防冻结保护，过滾保护，逆相缺相保护.缺水断 水保护，压缩机过热保护。

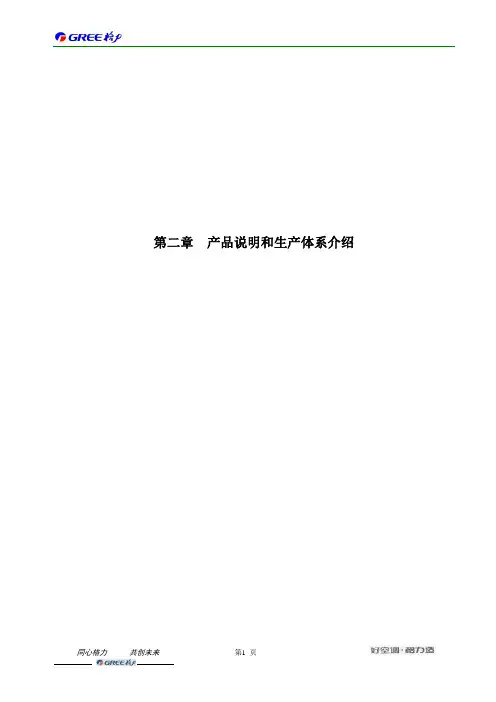

第二章产品说明和生产体系介绍一、格力风冷模块式冷热水机组的技术特点及优势1.1 风冷模块式冷热水机组技术特点风冷模块式冷热水机组是以空气源为冷热源，采用电驱动制冷和制热，可实现全年性气候运行的一种机型。

它是一种能够提供冷热源的独立完整机组，又可充分利用空气这个自然能源，因此较之传统的冷水机组更具有优势和特点：1、可在制冷季节向空调系统提供冷水，在采暖季节向空调系统提供热水，是理想的空调冷热源；2、由于采用风冷模式，可省去传统空调系统中一般都需要的冷却水系统，即不需要设计安装冷却塔、冷却水泵及相关管道。

系统设计简单，施工方便，安装快捷；3、机组可放置于屋顶、阳台、庭院及其它适合的露天位置，不必专门建造冷冻机房，可为投资者节约宝贵的建筑空间；4、机组为模块化结构，可灵活组合，形成不同的机组容量，满足用户的不同需要；5、因为机组制冷制热均使用电力这一清洁的能源，避免了由于燃煤、燃油与燃气所带来的排放污染或消防问题，也无冷却塔的噪音和飞水污染，是典型的“环境友好”产品；6、冬季供热节电，采用风冷冷热水机组冬季供热比用电直接供热要省电三分之二左右；由于上述优点，近些年来，风冷模块式冷热水机组在宾馆、写字楼、商场、中高档住宅等各类场所都得到了广泛的应用，并且随着城市能源结构的改变，电力供应的日趋充沛，风冷模块式冷热水机组的市场占有率正日趋增长。

1.2 风冷模块式冷热水机组技术优势1、先进的设计思想我国幅员辽阔，地形复杂，不同地区气象参数差别很大，长江以南地区，冬季气温不是很低但湿度较大，而长江以北地区，冬季普遍寒冷但湿度不大，而夏季异常炎热、干燥，这就要求风冷冷热水机组必须有较强的温度、湿度适应能力。

风冷模块化冷热水机组在研制开发过程中，格力中央空调的研究所工程师和专家组充分考虑了中国不同地区环境温度、湿度、空气洁净度、电力资源状况以及水质的差异对机组运行的影响，有针对性的解决了一系列设计难题，确保了机组在各种运行环境下的可靠性。

精心整理B系列模块式风冷冷（热）水机组控制系统指南珠海格力电器股份有限公司GREEELECTRICAPPLIANCESINC.OFZHUHAI目录●系统简介 (1)●控制对象 (1)●电源控制柜 (1)●机组接线 (2)●机组调试及试运行 (2)●机组开、关机 (4)●显示板概述 (5)●显示板控制面板 (5)●显示板操作说明 (6)1．机组的开/关 (6)2．默认主页菜单 (6)精心整理3．主控制菜单 (6)3．1用户设置 (7)3．2模块查看 (8)3．3参数设定 (10)3．4版本信息 (11)●菜单结构（不带远程接口） (11)●菜单结构（带远程接口） (12)●显示板拨码开关的设置（带远程接口） (12)●●●●系统简介模块式风冷冷（热）水机组的控制系统，是由一个主模块控制器和最多七个子模块控制器通过联网组成，机组在主模块控制器的统一控制下，实现智能化控制与管理，具有以下几个特点：1.高可靠性的硬件资源，保证控制系统长期可靠地正常运行；2.模块化组态形式，适应不同用户多种形式使用；3.智能化控制软件，实现机组最优节能运行；的功能。

控制水泵与辅助电加热器的交流接触器用户自备，并安装在电源控制柜中，其控制信号由主模块控制器提供。

为保证机组、水泵及辅助电加热器安全可靠地运行，格力公司生产的电源控制柜作为选配件，用户在订购机组时可另行订购。

电控柜参见附图三。

机组电源控制柜操作方法：先合上电源控制柜中总三相空气开关Q，再分别合上每个模块机组的分电源开关Q1……Q8，机组即已通电。

●机组接线动力线的连接：本机组在动力线的连接上要求相序必须一致。

联网控制线的连接：将两端都带插头的四芯联网通讯线（机组随机附件）依次插入主、子控制器的X2、X3插口，每个模块机组控制器间就可实现相互通信，每个控制器的信息，就可通过主模块的显示板进行操作和显示，方便进行统一管理。

警告：在水系统未调整好以前，禁止通过主机来开水泵。

C目录一、 安全注意事项 --------------------------------------------------------------2二、 适用范围及特点 -----------------------------------------------------------3三、 产品及主要部件介绍 -----------------------------------------------------4四、 型号说明、技术参数及外形尺寸 ---------------------------------------51、 型号说明 ---------------------------------------------------------------52、 技术参数及外形尺寸---------------------------------------------5五、 安装与调试 ----------------------------------------------------------------141、 安装基础图 ----------------------------------------------------------142、 机组的安装 ----------------------------------------------------------143、 水系统的安装 --------------------------------------------------------164、 电气安装 -------------------------------------------------------------215、 开机调试 ------------------------------------------------------------27六、 维护保养 ----------------------------------------------------------------28七、 故障分析与维修 --------------------------------------------------------29八、 售后服务 ------------------------------------------------------------------30九、 配件的安装说明 --------------------------------------------------------31十、 常年制冷机组说明--------------------------------------------------------35对于不同系列型号的机组，冷媒种类与冲注量可能不一样，必须依据铭牌为准，按照说明书正确操作维护！F 系列性能参数表型号TCA 201FH 202FH 203FH 204FH 205FH 206FH 207FH 208FH 209FH 210FH 211FH 212FH 名义制冷量 kW 66 132 198 264330396462 528 594 660 726 792名义制热量 kW 75 150 225 300375450525 600 675 750 825 900电源380V/3N~/50Hz 类型 高效率板式换热器水流量 m3/h 11.4 22.8 34.1 45.556.968.379.791.0102.4 113.8 125.2136.6水压降 KPa 96 103 109 115120125130 135 140 145 150 155蒸发器 进出水管径 DN DN40内螺纹活结运行方式 全自动微电脑控制运行或手动运行类型 全封闭涡旋式压缩机 额定功率(kW) 21 42 63 84 105126147 168 189 210 231 252压缩机 数量 台 2 4 6 8 10 12 14 16 18 20 22 24类型 轴流低噪音大叶轮风量 m3/h 24000 48000 72000 96000120000144000168000192000216000 240000 264000288000数量 台 24 6 8 10 12 14 16 18 20 22 24 风机 输入功率 k W 1.5 3.04.56.07.59.010.5 12.013.515.0 16.518.0类型 R22制冷剂 充注量 kg 18 36547290 108126144 162180198216长 mm 2206 宽 mm 1030 2060 3090 412051506180721082409270 10300 1133012360外形尺寸 高mm 2063机组重量 kg 740 1480 2220 296037004440518059206660 7400 81408880机组运行重量 kg 7991598 2397 319739964795559463937193 7992 87919590可选辅助电加热kW 151825273236404550546372备注：1、 名义制冷运行工况：进水温度12℃，出水温度7℃，室外温度35℃2、 名义制热运行工况：进水温度40℃，出水温度45℃，室外温度7℃3、 在实际使用中冷热量应考虑机组安装后系统管路、水泵、阀门、污垢等损失6%左右4、 规格参数如因产品改良而更改，恕不另行通知5、 机组每个模块的进出水管管径都是DN40，预留内螺纹活接软连接。

D 系列模块式风冷冷（热）水机组一、产品特点 1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

D 系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW ，80kW ，130kW 可选。

65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。

D 系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。

任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、80机组每个系统可以组合多达16个模块，130机组每个系统可以组合多达8个模块。

全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故6513080障自诊断功能。

可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

低噪音：运转噪音低，振动小，适合各类型工程。

静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。

MB系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

MB系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有35kW，45kW ，65kW，80kW，130kW和160kW可选。

每个单元模块有两个完全独立的制冷系统，通过组合1～8个相同或不同的单元模块，机组形成制冷量在35～1280kW范围的系列产品。

MB系列模块式风冷冷（热）水机组有以下主要特点：◆高效节能：产品首批获得国家冷水机组节能认证证书。

◆任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

◆热气直通结构：蒸发器底部直通高温排气，可以防止蒸发器底部融霜水结成冰，使机组化霜时排水顺畅、化霜干净，这是格力模块机专利技术之二；该项技术能够加强机组低温制热的稳定性，拓宽机组低温制热的工况范围，使机组可以在低至-15℃温度下稳定制热。

◆超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，每个系统可以组合多达8个模块。

◆全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

◆超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。

◆可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

◆体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。

风冷模块机组使用说明书-CAL-FENGHAI.-(YICAI)-Company One1风冷模块机组功能说明书1.0概述DFSS-5MK控制器适用于水源冷（热）水机组，可以控制单台或6压缩机，控制器由室外主板和室内线控器组成，并有风盘联动接口。

2.0主要技术参数2.1使用条件运行电压： AC220V±10％；运行环境温度： -20～+55℃；储存温度： -35～+85℃；湿度要求： 0～95％RH2.2温度控制精度： 1℃2.3控制器符合□ GB4706．1-1988《家用和类似用途电器的安全第一部分：通用要求》□ GB4706．32-1996《家用和类似用途电器的安全热泵﹑空调器和除湿机的特殊要求》□GB18430．1-2001《蒸汽压缩机循环冷水（热泵）机组工商业用和类似用途的冷水（热泵）机组》□GB18430．2-2001《蒸汽压缩机循环冷水（热泵）机组户用和类似用途的冷水（热泵）机组》□抗干扰度符合GB4343．2-1999□印刷电路板符合GB4588．1和GB4588．2的规定3.0控制器功能制冷运行制热运行可显示回水温度及设置温度，具有查询功能掉电自动记忆各种参数压缩机均衡运行及分时启动三相缺相，逆相保护具有完善的保护功能及显示具有风盘联动接口选用摩托罗拉高性能芯片,抗干扰性能达到最好具有定时开关机功能4.0面板操作室内线控器面板如图一4.1.开关机按“运转/停止”键，机组开机，指示灯亮；再按“运转/停止”键，机组关闭，指示灯灭。

开机，关机均存储数据。

4.2.模式转换按“模式”键，选择所需的模式,“制冷”“制热”模式“制冷”模式显示雪花符号“制热”模式显示太阳符号(默认在关机状态下才可转换模式)4.3.定时开关机设置〖b7〗设置为0时是组合定时（设置请参阅下面设置章节）开机状态下，按“定时”键，定时关机；关机状态下，按“定时”键，定时开机；按“定时”键后，小时时间闪显；按“时间▽△”键，调整小时定时时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时时间再按“定时”键，定时设定完成再按“定时”键，则取消定时设置〖b7〗设置为1时是循环定时按“定时”键后，小时时间闪显，开始设定定时开时间；按“时间▽△”键，调整小时定时开时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时开时间再按“定时”键，小时时间闪显，定时开时间设定完毕，开始设定定时关时间；按“时间▽△”键，调整小时定时关时间再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟定时关时间按“定时”键，定时关时间设定完成4.4.时钟设定按住“定时”键5秒键后，小时时间闪显，进入时钟设定状态；按“时间▽△”键，调整小时时钟再按“定时”键后，分钟时间闪显；按“时间▽△”键，调整分钟时钟再按“定时”键，时钟设定完成4.5.查询循环定时（〖b7〗设置为1）时，按“查询”键可显示实时时间。
