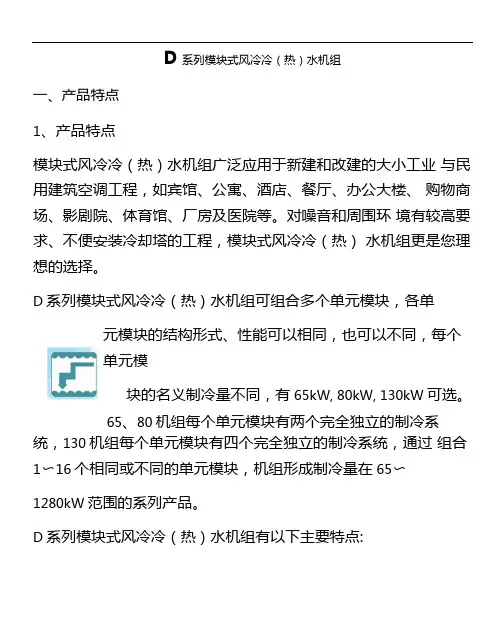

D 系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。
对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。
D 系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW ，80kW ，130kW 可选。
65、80 机组每个单元模块有两个完全独立的制冷系统，130 机组每个单元模块有四个完全独立的制冷系统，通过组合1～16 个相同或不同的单元模块，机组形成制冷量在65～1280kW 范围的系列产品。
D 系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。
任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。
这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。
超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、8065 13080 机组每个系统可以组合多达16 个模块，130 机组每个系统可以组合多达8 个模块。
全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。
超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。
可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。
体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。
低噪音：运转噪音低，振动小，适合各类型工程。
静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。
节能模式：独有的节能模式，在保证空调舒适性的前提下，让机组运行的更节能。
压缩机运行均衡技术：独有的压缩机间的均衡运行技术，保证系统里的每台压缩机轮换运行，大大延长了压缩机的使用寿命。
人性化操作设计：通过程序设定，当机组运行环境温度超出设计允许范围时，显示屏幕会进行人性化友好提示强大的远程监控功能：格力中央空调远程监控，采用RS485 通讯方式，提供当前使用较为普遍的楼宇自动化协议，通过楼宇自动化标准协议接口，格力中央空调机组能无缝接入到楼宇的BMS 管理监控系统或格力监控系统。

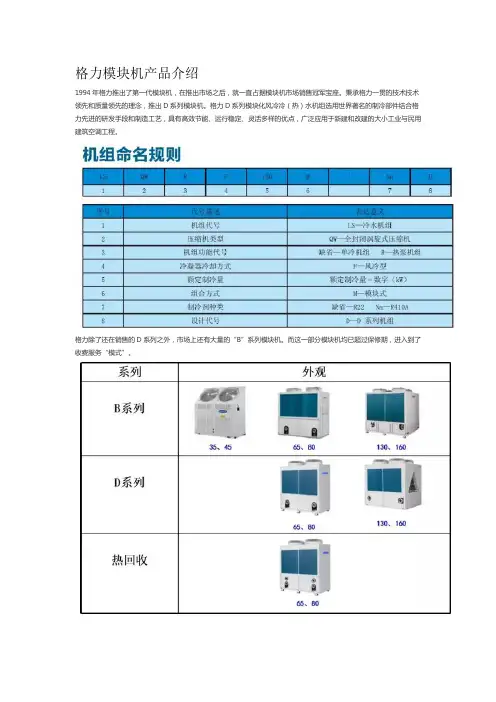

2、产品命名规则13LS QW R F M / Na D1 2 3 4 5 6 7 8序号代号描述表达意义1 机组代号LS—冷水机组2 压缩机类型QW—全封闭涡旋式压缩机缺省—单冷机组3 机组功能代号R—热泵机组4 冷凝器冷却方式F—风冷型5 额定制冷量额定制冷量=数字（kW）6 组合方式M—模块式缺省—R227 制冷剂种类Na—R410AWORD格式8 设计代号D—D 系列机组二、产品性能参数表及测试工况1、产品外形图LSQWRF65M/D LSQWRF65M/NaD LSQWRF130M/D LSQRWF130M/NaDLSQWRF80M/D LSQWRF80M/NaD LSQWRF160M/D LSQRWF160M/NaDWORD格式2、产品性能参数3、名义工况时的温度条件水侧空气侧项目水流量出水温度干球温度湿球温度m3/（h·kW）℃℃℃制冷7 35 —0.172热泵制热45 7 64、产品运行范围水侧空气侧项目出水温度（℃）进出水温差（℃）环境干球温度（℃）制冷5～15 2.5～6 15～48热泵制热40～50 2.5～6 -15～24说明：如使用条件超出工作范围，请与我公司联系。
5、产品能力修正不同环境温度和冷冻水出水温度时制冷量曲线图及不同环境温度和热水出水温度时的制热量曲线图95 9590 2590 85 30 15 8580量 冷 制 80 7570 6535 40 45 ℃ 度 温 境 k 量 热 制 75 70 65 6010 7 5 0 ℃ 度 温 境 环环 60 55 -5 55 50-1050455 6 7 8 9 10 11 12 13 14 1530 35 40 45 50冷 冻 水 出 水 温 度 ℃ 热 水 出 水 温 度 ℃ LSQWRF65M/D,LSQWRF65M/NaD LSQWRF65M/D,LSQWRF65M/NaD制冷量修正曲线图 制热量修正曲线图115 110 25 110 105 105 100 1530 100 95 35量 冷 制 95 90 85 80 7570 65 40 45 ℃ 度 温 境 环k 量 热 制 90 85 80 75 70 65 60 10 7 5 0 -5℃ 度 温 境 环 6055-105 6 7 8 9 10 11 12 13 14 1530 35 40 45 50 冷 冻 水 出 水 温 度 ℃ 热 水 出 水 温 度 ℃ LSQWRF80M/D,LSQWRF80M/NaD LSQWRF80M/D,LSQWRF80M/NaD制冷量修正曲线图制热量修正曲线图180量 冷 制 190 180 170 160 150 140 130 120 110 8010025 30 35 40 45 ℃ 度 温 境 环 k 量 热 制 170 160 150 140 130 120 110 100 9015 10 7 5 0 -5 -10度 温 境 ℃环30 35 40 45 505 6 7 8 9 10 11 12 13 14 15冷冻水出水温度℃热水出水温度℃LSQWRF130M/D,LSQWRF130M/NaD LSQWRF130M/D,LSQWRF130M/NaD 制冷量修正曲线图制热量修正曲线图三、产品安装1、安装基础与环境为确保机组的正常运行和防止故障，安装工作必须由具备一定制冷空调知识并有相当经验的技师承担，安装前应仔细阅读安装说明书。
1) 安装位置应位于室外有充足新风的地点，并考虑地基的承重；保证机组有足够的空间，以利于进风和设备维护；机组上方不能有遮挡物；机组地面应预留排水地沟。
2) 机组及管路安装正确连接管路及电源线路；机组安装应采用橡胶减振垫﹑橡胶软接头等，以满足噪音及振动要求；热泵机组在环境温度低于0℃运行时，必须添加防冻液来防冻；机组吊装必须使用指定的吊装孔吊运，吊装时应注意保护机组，严禁碰伤管路。
2、产品外形尺寸1）LSQWRF65M/D ，LSQWRF65M/NaDLSQWRF80M/D ，LSQWRF80M/NaD 外形尺寸图（单位：mm）3）LSQWRF130M/D ，LSQWRF130M/NaD 外形尺寸图（单位：mm）地脚螺栓6-（地脚螺栓 6- ）3、安装及维修空间相邻单元模块间隔保持1m 以上，保持机组有足够的空间，以利于进风和设备维护，如下图。
机组周围应通风良好，并保证与障碍物之间的最小距离不小于2m，有条件时在机组上部距离机器最高点3m 的位置搭设防晒棚。
mm4、产品电气安装1）外部控制线用户接线示意图备注：辅助电加热1，辅助电加热2，用户水泵交流接触器输出控制线可以接到任意一个模块接线板（XT3 ）的11，12，13，14，15，16。
2）远程监控网络连接示意图：WORD 格式5 8 4 / 2 3 2 S R 器 换 转 C P 脑 电 用 控 监 程 远 B A2 M 讯 块 通 模 O C 2 M 1 OC MOC 。
备。
等 自 户 用 板 示 显板示 显板示 显2NC2NC2NC1 N C1 N C1 N C2 M O 讯 块 通 模 C 2 M O 1 C MOC 2 M 讯 块 O C 2 通 模M O 1 C MOC ： 注 ， ) 明 说 中 单 订 在 须 ， 要 需 如 户 用 ( 统 系 控 监 程 远 有 配 组 机 块 模 本 ： 统 系 控 监 程 远 . 1 息 信 警 报 障 故 、 数 参 态 状 行 运 的 组 机 视 监 及 制 控 作 操 行 进 组 机 对 脑 电 过 通 以 可 户 用 。
口 接 宇 楼 S U B D O M 供 提 以 可 。
示 所 示 图 如 线 接 的 间 块 模 讯 通 组 分 多 . 2 ， 器 继 中 离 隔 电 光 加 增 要 需 米 0 0 8 过 超 线 讯 通 或 个 03 过 超 量 数 块 模 讯 通 ： 明 说 需 C P脑 电 ； 件 配 选 为 块 模 讯 通 、 ) 线 绞双 类 五 司 我 用 使 ( 线 讯 通 、 器 继 中 离 隔 电 光 中 其WORD格式3）模块之间联网方法与接线示意图：WORD格式4）机组电控柜接线原理图（此图仅供参考）：5）、机组配线一览表注：1、上表的断路器及电源线规格是基于机组最大功率（最大电流）选取。
2、上表中的电源线规格基于使用环境为40℃，电缆工作温度为90℃的多芯铜芯电缆（如YJV 铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆）明敷在线槽中的条件下得出的（GB/T 16895.15 ），如果使用条件不同，请根据国家标准核算调整。
3、上表中的断路器规格基于断路器工作时其旁边环境温度为40℃的条件下得出，如果使用条件不同，请根据断路器规格书核算调整。
