风冷模块产品简介

D系列模块式风冷冷（热）水机组一、产品特点1、产品特点模块式风冷冷（热）水机组广泛应用于新建和改建的大小工业与民用建筑空调工程，如宾馆、公寓、酒店、餐厅、办公大楼、购物商场、影剧院、体育馆、厂房及医院等。

对噪音和周围环境有较高要求、不便安装冷却塔的工程，模块式风冷冷（热）水机组更是您理想的选择。

D系列模块式风冷冷（热）水机组可组合多个单元模块，各单元模块的结构形式、性能可以相同，也可以不同，每个单元模块的名义制冷量不同，有65kW，80kW，130kW可选。

65、80机组每个单元模块有两个完全独立的制冷系统，130机组每个单元模块有四个完全独立的制冷系统，通过组合1～16个相同或不同的单元模块，机组形成制冷量在65～1280kW范围的系列产品。

D系列模块式风冷冷（热）水机组有以下主要特点：高效节能：产品首批获得国家冷水机组节能认证证书。

任一模块主控设计：连接在一起的机组，任何一台只要轻轻地插上手操器，都可以作为主模块，与其他机组通讯，协调整个系统按需工作。

这是格力模块机专利技术之一，其他厂家的产品只能以固定机组作为主模块，如果主模块损坏，则整个系统不能正常工作，调试和维护都不方便。

超强兼容性：不但同一型号可以组合，不同型号之间也可以任意组合，65、8080机组每个系统可以组合多达16个模块，130机组每个系统可以组合多65130达8个模块。

全封闭涡旋式压缩机：在同级制冷量时，这种压缩机与其他类型的压缩机相比，具有运动部件更少，转动力矩更小，噪音和振动更小，可靠性和效率更高等优点。

超强保护：先进的微电脑控制系统，安全保护功能齐全，具有强大的故障自诊断功能。

可靠性高：采用名优制冷配件，精心设计制造，配合多制冷系统设计，提高了机组运行的可靠性。

体积小：采用模块化组态设计的机组，体积小、结构紧凑、机体轻巧、便于运送、安装灵活。

低噪音：运转噪音低，振动小，适合各类型工程。

静音模式：可根据客户需求，机组可以切换到静音模式运行，既节省了能源，也创造一个舒适安静的生活环境。

风冷模块系统与风冷螺杆系统对比一、系统概况简介1、风冷模块系统风冷模块系统是由室外机组，各个室内的末端装置（风机盘管和风管等）和水管道系统、循环水泵等组成，冷冻水通过循环水泵送至不同区域连接不同形式的末端装置，通过末端装置及管道送出冷热风，以调节室内温度，各个风机盘管均也可独立控制。

2、风冷螺杆系统风冷螺杆系统为传统的空调系统，是由风冷螺杆机组、室内末端装置（含风机盘管和空气处理机）、风管道系统、水管道系统、循环水泵组等组成。

冷冻水通过循环泵输送至不通区域的末端，再由送风管道通向各个需要空气调节的房间。

二、共同优点风冷模块系统与风冷螺杆系统有如下共同的优点：1、节省投资：由于制冷和制热转换以及运行原理相同，都是以水为载冷剂向室内输送冷热量，施工以及设备和材料造价都较低；制冷制热都可以使用同一套系统，不需要另外独立的采暖设施，节省初期投资。

2、应用广泛：特别适用别墅、宾馆、医院、写字楼、娱乐场所、餐厅、超市等空调场合。

3、布置灵活：可选择不同型式的室内机来满足不同装饰风格的室内要求；当装修格局改变的情况下，可以根据不同的装修格局变化来配置空调。

三、两种系统对比以上是风冷模块冷热水系统和风冷螺杆系统的相同点，下面就以上两种空调系统的性能、技术经济进行分析及比较。

制冷系统：1、风冷螺杆机组由于采用了螺杆式压缩机，它与风冷模块机组采用的涡旋式压缩机不同，每台机组只有一个压缩机，整个机组外型尺寸和重量都很大，运行时噪音很大。

整个空调系统所有的制冷工作只由一个压缩机承担，一旦发生故障整个系统就会无法运行，如果再备用一台，无疑会增加整个系统的造价，造成不必要的浪费。

而风冷模块机组是由多个尺寸小重量轻的风冷模块机组组成，每个模块中都有2~4个涡旋式压缩机，整个空调系统的制冷量会分担到每个模块中的每个压缩机，如果某个压缩机或模块发生故障不会影响到整个系统，维修或更换压缩机以及模块都不影响空调系统运行，而且费用也很低。

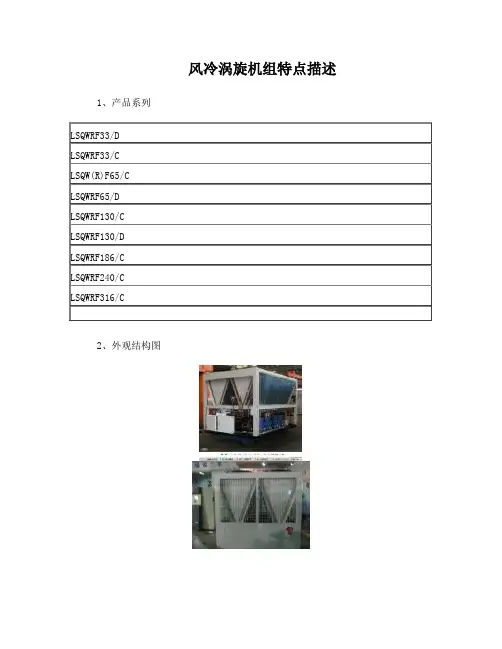

风冷涡旋机组特点描述1、产品系列LSQWRF33/DLSQWRF33/CLSQW(R)F65/CLSQWRF65/DLSQWRF130/CLSQWRF130/DLSQWRF186/CLSQWRF240/CLSQWRF316/C2、外观结构图LSQW（R）F65/C LSQWRF65/DLSQWRF33/CLSQWRF33/D3、产品新技术概述风冷涡旋使用多压机并联，空气侧换热换热器采用高效换热管+裂隙翅片，水侧换热器采用U形管和板式换热器较普通干式蒸发器，热贯流率高30%，节流采用热力膨胀阀控制，运行平稳。

主要采用以下新技术：1）精确传热计算技术建立传热计算模型，通过获取换热管传热系数和单位长度损失测试，根据一定冷量选配通过不同风量、不同换热面积来优化迎面风速和冷凝温度，使冷凝器在实际应用发挥最大换热能力。

2) 储液罐、气分自制的应用工厂具有压力容器自制资质，每一台机组均用国内先进设计仪器加工制造，确保加工精度和清洁度。

3）压机并联技术通过多台压机并联和不同回路数，可以满足较大冷量，在负荷小的季节可以根据出水温度变化减少系统回路数运行，实现空调系统部分能量调节，提高部分负荷系统运行效率，达到节能目的。

4）可靠回油技术186/C采用油分及均等吸气配管损失保证回油可靠，通过不同极端工况验证回油100%可靠，其它采用静态系统回油，压缩机油池和低压腔相连，通过压缩机下部一根细连接管确保油平衡，吸气配管设计均等压力降。

5）独立制热除霜系统制热开机方式为共用风道同开同停，当一个风道进入除霜条件时，另一风道仍采用制热运行，减少出水温度变化下降，提高用户使用舒适度。

4、产品特点介绍1）全优设计，高效节能● 独立多回路设计，实现能量阶梯利用：单模块采用独立多回路系统设计；实现涡旋压缩机有节调节，部分符合效率（IPLV）有效提高。

● 水侧换热器为壳管式换热器，全优化设计、结构合理、运行可靠并大大提高换热效果。

● 空气侧换热器采用加大型设计，加大传热面积，降低传热温差。

一、风冷模块机组主要特点1、是以空气为冷（热）源，以水为供冷（热）介质的中央空调机组，即冷凝器为翅片式换热器，蒸发器为水氟换热应用的换热器，如套管、壳管及板式换热器等。

2、作为冷热源兼用型的一体化设备，风冷热泵省却了冷却塔、冷却水泵、锅炉以及相应管道系统等多种辅件，系统结构简单，安装空间节省，维护管理方便而且节约能源，尤其适用于水源缺乏区域。

3、风冷热泵机组通常是许多冬冷夏热，既无供热锅炉，又无供热热网，或热网供热时间短、不稳定，却又要求全年空调的暖通工程设计中优先选用的有效补充。

4、其与风机盘管、空调箱等末端装置所组成的集中、半集中式中央空调系统具有布置灵活、控制方式多样等抚点。

5、适用环境工况。

制冷：环境工况21℃~43℃，冷媒水进出水温度12/7℃；室外环境温度越高制冷效果越差；制热：环境工况-15℃（理论上）~20℃，热媒水进出水温度40/45℃（一般情况下）；室外环境温度越低，制热效是越差。

二、风冷模块机组一般结构与配置压缩机：主要以涡旋压缩机和螺杆压缩机为主。

板式换热器：每个制冷剂回路都与水回路相邻，部分负荷时冻冰风险大为降低。

部分负荷时传热温差增加20%，COP增大4%。

套管式换热器：制冷剂在换热管内强制对流沸腾并冷却管壁，循环水在管束外强制对流并加热管壁，两种介质通过换热管壁传热。

风冷翅片换热器：采用优质铜管与由亲水膜材料制成的强化铝翅片经涨管机涨管而成。

管片结合紧密，传热效率高；运行维护、清洁方便。

四通换向阀：一种两进两出的特殊电磁阀，用于压缩式热泵系统供暖与制冷工况转换。

当热泵从制冷工况转为供暖工况时，四通换向阀动作（转到供暖工况位置），于是室内蒸发器作为冷凝器用，压缩机排出的高温制冷剂蒸汽经四通流入室内蒸发器（此时作冷凝器用），而冷凝器则成为蒸发器，完成工况转换。

热力膨胀阀：是调节进入蒸发器中挥发性制冷剂流量的控制机构。

具有的作用：节流降压、控制流量、控制过热度。

电子膨胀阀：是按照预设程序调节蒸发器供液量，因属于电子式调节模式，故称为电子膨胀阀，它们在能准确反应出过热度的变化。

由于各种空调设备在市场上已经应用开来，对于用户来说选择好的风冷模块厂家，不仅产品质量有保证，同时也能有完善的售后服务。

就风冷设备的安装好的厂家我们来具体了解一下。

优质的风冷模块厂家不仅产品技术好，同时在安装以及售后方面都比较成熟：1、风冷模块机组主要采用的压缩机、风机、制冷系统配件、电脑及电控元件均是进口国外著名公司的产品，这些部件控制准确，性能十分可靠，并且对各种可能恶劣的热泵工作条件适应性强。

2、该设备还采用先进的微电脑控制技术，全中文人机显示界面3、风冷模块机组的自动化程度比较高，功能比较齐全，能实现机组起停程序管理、水泵管理、定时控制、全功能故障报警及故障自我诊断。

4、设计、生产的风冷模块都是严格按着ISO9001质量保证体系运行的，全面确保产品的质量，经过国家空调质量检测中心测定，各项技术性能指标均高于国家标准，产品的质量稳定，运行可靠。

5、采用品牌压缩机，性能优良的翅片式冷凝器V型结构设计，散热效果极佳，选用欧美品牌的制冷配件，品质稳定，机组由微电脑进行控制，可以实现多功能控制。

6、风冷模块机组各种类和规格，冷媒以采用R22、R407C、R134A，共计80多个不同的品种规格；7、机组规格：25KW、65KW、130KW，根据环境需求还设计有超低温风冷模块，种类多，规格齐全。

8、安装技术强：风冷模块机组是可以并联安装很多台的，但是必须要保证机组的间距大于1500mm机组距离两侧需要在600mm以上，主要是为了机组之间的通风散热，同是也为了方便机组的维修。

根据风冷模块机组最大的尺寸建设相应尺寸的基础，基础可以整个比模块机组大30mm。
