驻极体mic灵敏度参数摘要：1.驻极体麦克风的概念与原理2.驻极体麦克风的灵敏度参数3.驻极体麦克风的实际应用4.驻极体麦克风的优缺点正文：一、驻极体麦克风的概念与原理驻极体麦克风（Electret Condenser Microphone）是一种常见的麦克风类型，它利用驻极体材料作为电容式麦克风的振膜，具有高灵敏度和较宽的频率响应范围。
驻极体麦克风的工作原理是，当声波作用于驻极体振膜时，振膜产生振动，导致电容式麦克风中的电容发生变化。
这个变化后的电容值会通过放大电路进行放大，从而转化为可以输出的电压信号。
二、驻极体麦克风的灵敏度参数驻极体麦克风的灵敏度参数是衡量其接收声波能力的重要指标。
一般来说，灵敏度越高，麦克风接收到的声波信号就越强，相应的输出电压信号也会更大。
驻极体麦克风的灵敏度通常在-30dB 至-50dB 之间，其中-30dB 表示麦克风在1 米距离、声压级为1 Pa 时产生的输出电压为1V。
三、驻极体麦克风的实际应用驻极体麦克风广泛应用于各种音响设备、通讯设备和声控装置中。
例如，智能手机、平板电脑、录音笔等便携式设备中通常都集成了驻极体麦克风，用于录音和通话等功能。
此外，驻极体麦克风在音响领域也有广泛应用，如用于家庭影院、KTV 等场合。
四、驻极体麦克风的优缺点驻极体麦克风的主要优点包括：1.高灵敏度：驻极体麦克风的灵敏度较高，可以捕捉到更微弱的声波信号。
2.宽频率响应范围：驻极体麦克风的频率响应范围较宽，可以记录更丰富的音频信息。
3.较小的体积：驻极体麦克风的体积较小，便于集成到各种设备中。
4.较低的成本：与电容式麦克风相比，驻极体麦克风的成本较低，适合大规模生产和应用。
然而，驻极体麦克风也存在一些缺点，如抗干扰能力较弱，容易受到电磁干扰等。
驻极体话筒1、概述驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。
属于最常用的电容话筒。
由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。
2、构造与原理驻极体话筒由声电转换和阻抗变换两部分组成。
声电转换的关键元件是驻极体振动膜。
它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。
然后再经过高压电场驻极后，两面分别驻有异性电荷。
膜片的蒸金面向外，与金属外壳相连通。
膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。
这样，蒸金膜与金属极板之间就形成一个电容。
当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。
驻极体膜片与金属极板之间的电容量比较小，一般为几十pF。
因而它的输出阻抗值很高(Xc＝1／2~tfc)，约几十兆欧以上。
这样高的阻抗是不能直接与音频放大器相匹配的。
所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。
场效应管的特点是输入阻抗极高、噪声系数低。
普通场效应管有源极(S)、栅极(G)和漏极(D)三个极。
这里使用的是在内部源极和栅极间再复合一只二极管的专用场效应管。
接二极管的目的是在场效应管受强信号冲击时起保护作用。
场效应管的栅极接金属极板。
这样，驻极体话筒的输出线便有三根。
即源极S，一般用蓝色塑线，漏极D，一般用红色塑料线和连接金属外壳的编织屏蔽线。
3、驻极体话筒与电路的接法有两种：源极输出与漏极输出。
源极输出类似晶体三极管的射极输出。
需用三根引出线。
漏极D接电源正极。
源极S与地之间接一电阻Rs来提供源极电压，信号由源极经电容C输出。
编织线接地起屏蔽作用。
源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。
但输出信号比漏极输出小。
漏极输出类似晶体三极管的共发射极放入。
只需两根引出线。
漏极D与电源正极间接一漏极电阻RD，信号由漏极D经电容C输出。
驻极体话筒的基本原理驻极体话筒是一种常见的音频设备，它通过应用电磁感应原理将声音转化为电信号，并将其传递到放大器或录音设备中。
驻极体话筒的基本原理简单而有效，它的设计和工作原理使其成为录音和放音中不可或缺的组成部分。
驻极体话筒的基本原理是利用电磁感应原理。
当声音波传播到驻极体话筒的振膜上时，振膜会随着声音的变化而震动。
振膜附近放置着一个磁体，通常是一个永久磁铁或电磁铁。
当振膜震动时，磁体中的磁场也会随之变化。
根据法拉第电磁感应定律，当磁场的变化通过一个线圈时，会在线圈中产生感应电流。
驻极体话筒中的线圈通常被称为蜂鸣器，它是由细导线绕成的。
当振膜震动时，磁场的变化会引起蜂鸣器中的感应电流。
这个感应电流的大小和方向取决于振膜的运动。
感应电流通过线圈后，会在话筒的输出端产生一个电信号。
这个电信号可以被放大器放大，然后通过扬声器播放出来，也可以被录音设备记录下来。
这样，驻极体话筒就能将声音转化为电信号，并进行放音或录音。
驻极体话筒的设计旨在最大限度地提高声音的捕捉效果。
为了实现这一点，话筒通常采用了一些特殊的结构和材料。
例如，振膜通常是由轻薄但坚固的材料制成，以便能够更好地感受到声音的波动。
同时，磁体的设计也需要经过精确的计算和调整，以确保磁场的强度和均匀性。
驻极体话筒的基本原理虽然简单，但在实际应用中起着重要的作用。
它被广泛应用于各种领域，例如音乐录制、广播、电视制作和电话通信等。
无论是在专业录音棚还是在家庭录音中，驻极体话筒都是不可或缺的工具之一。
驻极体话筒是一种利用电磁感应原理将声音转化为电信号的音频设备。
它通过振膜的震动和磁体的变化来产生感应电流，并将其转化为可听的声音或可记录的电信号。
驻极体话筒的设计和工作原理使其成为音频领域中非常重要的组成部分。
无论是在专业领域还是在日常生活中，驻极体话筒都发挥着不可替代的作用。
驻极体话筒1. 简介驻极体话筒（Electret Microphone），也称为电容式话筒，是一种常见的音频传感器。
它利用了驻极体元件的特性，将声音转化为电信号，然后经过放大和处理后输出给音频设备。
驻极体话筒具有体积小、重量轻、价格低廉等优点，广泛应用于通信、音频采集、语音识别等领域。
在本文中，我们将介绍驻极体话筒的原理、结构和工作原理，并介绍一些常见的应用场景。
2. 原理驻极体话筒的原理基于电容器的原理。
它由驻极体电容器和放大电路组成。
2.1 驻极体电容器驻极体电容器是驻极体话筒的核心组件，它由两个金属片组成，中间被一层电介质隔开。
其中一个金属片固定不动，称为固定极板；另一个金属片可以振动，称为振动极板。
当振动极板受到声波震动时，驻极体电容器的电容值也会随之发生变化。
驻极体电容器内部有一个永久的静电荷，在生产过程中被注入进去，这就是所谓的驻极体。
这个静电荷会在电容器的两个极板之间形成电场，并与外界的电荷相互作用。
由于驻极体电容器的驻极体是永久性的，所以驻极体电容器不需要外界电源来维持电荷。
驻极体电容器的输出信号非常微弱，需要经过放大电路进行放大。
放大电路一般由一个FET（场效应晶体管）和其他电子组件构成。
当声波作用在驻极体电容器上时，驻极体电容器的电容值发生变化，改变了与其连接的FET的栅极电势，从而使FET的通道电阻也发生变化。
这个变化通过放大电路进行放大，最终输出一个可以被音频设备接受并处理的电信号。
3. 结构驻极体话筒的结构相对简单，一般由以下几个主要组件组成：3.1 振动极板振动极板是驻极体话筒中可以振动的部分，它的振动受到外界声波的影响。
当声波作用于振动极板时，振动极板会产生微小的位移。
3.2 固定极板固定极板是驻极体话筒中的固定部分，它不会移动。
固定极板与振动极板之间的距离决定了驻极体电容器的电容值。
3.3 驻极体电容器驻极体电容器由振动极板和固定极板组成，它们之间的空气间隙形成一个电容器。
驻极体电容式麦克风咪头基础知识驻极体电容式麦克风（咪头）基础知识⼀、咪头的定义：：咪头是⼀个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的⼀个器件（电-声）。
是声⾳设备的两个终端，咪头是输⼊，喇叭是输岀。
咪头⼜名麦克风，话筒，传声器，咪胆等。
ECM （Electret Condenser Microphone ）驻极体电容式麦克风的简称。
⼆、咪头的分类：1、从⼯作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式⼆氧化硅式等2、从尺⼨⼤⼩分，驻极体式⼜可分为若⼲种①9.7系列产品①8系列产品①6系列产品①4.5系列产品①4系列产品①3系列产品每个系列中⼜有不同的⾼度3、从咪头的⽅向性，可分为全向（⽆向），单向，双向（⼜称为消噪式）4、从极化⽅式上分，振膜式，背极式，前极式从结构上分⼜可以分为栅极点焊式，栅极压接式，极环连接式等5、从对外连接⽅式分普通焊点式：L型带PIN脚式：P型同⼼圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘⽹：保护咪头，防⽌灰尘落到振膜上，防⽌外部物体刺破振膜，还有短时间的防⽔作⽤。
2、外壳：整个咪头的⽀撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作⽤。
3、振膜：是⼀个声-电转换的主要零件，是⼀个绷紧的特氟珑塑料薄膜（聚氯⼄烯）粘在⼀个⾦属薄圆环上，薄膜与⾦属环接触的⼀⾯镀有⼀层很薄的⾦属层，薄膜可以充有电荷，也是组成⼀个可变电容的⼀个电极板，⽽且是可以振动的极板。
杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司⽣产的⼀种特氟珑薄膜叫聚全氯⼄丙烯，在驻极体传声器⽅⾯，主要⽤于电荷的存贮，因为内部有很多的势阱。
PPS膜：是⼀种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器⽅⾯，主要⽤于背极式和前极式的振动膜⽚。
4、垫⽚：⽀撑电容两极板之间的距离，留有间隙，为振膜振动提供⼀个空间，从⽽改变电容量。
驻极体话筒的基本原理驻极体话筒是一种常见的麦克风类型，它利用了电磁感应的原理来将声音转换成电信号。
它的基本原理可以概括为声音震动引起电磁感应，进而产生电信号。
下面将详细介绍驻极体话筒的基本原理和工作过程。
驻极体话筒由震动系统和电磁感应系统两部分组成。
震动系统包括膜片、振动线圈和磁体，而电磁感应系统则包括磁体和感应线圈。
当声音波传播到驻极体话筒时，声音的震动会使得膜片产生相应的震动。
膜片与振动线圈连接在一起，振动线圈则位于磁体的磁场中。
当膜片振动时，振动线圈也会随之振动。
这样，膜片和振动线圈的振动就会相互作用，进而改变磁体的磁场强度。
磁体和感应线圈也相互作用。
由于磁体的磁场强度发生变化，感应线圈中就会产生感应电流。
这个感应电流的大小和方向与膜片和振动线圈的振动有关。
感应线圈将这个感应电流转换成电信号输出。
这样，驻极体话筒就实现了将声音转换成电信号的功能。
电信号可以通过连接到话筒的电缆传输到其他设备中进行处理，比如放大、录制或实时传输。
驻极体话筒的工作过程可以用以下步骤来描述：1. 声音波传播到话筒时，声音的震动使得膜片产生相应的振动。
2. 膜片与振动线圈连接在一起，振动线圈位于磁体的磁场中。
3. 膜片和振动线圈的振动相互作用，改变磁体的磁场强度。
4. 磁体和感应线圈相互作用，感应线圈中产生感应电流。
5. 感应线圈将感应电流转换成电信号输出。
6. 电信号可以传输到其他设备中进行处理或记录。
驻极体话筒的基本原理是利用声音的振动引起磁体的磁场强度变化，从而产生感应电流。
这个原理不仅适用于驻极体话筒，也广泛应用于其他类型的麦克风。
这些麦克风通过不同的结构和技术来实现声音到电信号的转换，但基本原理都是利用声音的振动引起电磁感应。
总结一下，驻极体话筒的基本原理是利用声音的振动引起磁体的磁场强度变化，从而产生感应电流。
这个原理使得驻极体话筒可以将声音转换成电信号，并实现音频的录制、放大和传输等功能。
驻极体话筒在音频行业中有着广泛的应用，成为人们进行音频处理和传输的重要工具。
驻极体话筒原理驻极体话筒是一种常见的电声设备，它利用了电磁感应的原理来将声音转换成电信号。
在现代通讯和音频录制中，驻极体话筒扮演着非常重要的角色。
在本文中，我们将深入探讨驻极体话筒的工作原理，以及它在各种应用中的作用。
首先，让我们来了解一下驻极体话筒的结构。
驻极体话筒通常由一个薄膜、一个磁圈和一个线圈组成。
当声音波通过薄膜时，它会使得薄膜产生微小的振动。
这些振动会导致线圈在磁场中产生感应电流，从而将声音信号转换成电信号。
这种结构简单而有效，使得驻极体话筒成为了一种常见的声音采集设备。
其次，让我们来探讨一下驻极体话筒的工作原理。
驻极体话筒利用了电磁感应的原理来实现声音到电信号的转换。
当声音波作用在薄膜上时，薄膜会随之振动。
这种振动会使得线圈在磁场中产生感应电流。
这个感应电流的大小和频率与声音波的振动情况息息相关，因此可以准确地将声音信号转换成电信号。
这样一来，我们就可以通过驻极体话筒来捕捉声音，并将其转换成电信号，从而实现声音的录制和传输。
驻极体话筒在各种领域中都有着广泛的应用。
在通讯领域，驻极体话筒被用于手机、电话、对讲机等设备中，用来接收和发送声音信号。
在音频录制领域，驻极体话筒则被用于麦克风、录音设备等设备中，用来捕捉声音。
此外，在一些专业领域，如会议记录、音乐制作等，驻极体话筒也扮演着重要的角色。
总结一下，驻极体话筒是一种利用电磁感应原理来实现声音到电信号转换的设备。
它的结构简单而有效，工作原理清晰可靠。
在各种通讯和音频录制设备中都有着广泛的应用。
通过驻极体话筒，我们可以实现声音的捕捉、传输和录制，为人们的日常生活和工作提供了便利。
希望本文能够帮助您更好地了解驻极体话筒的原理和应用。

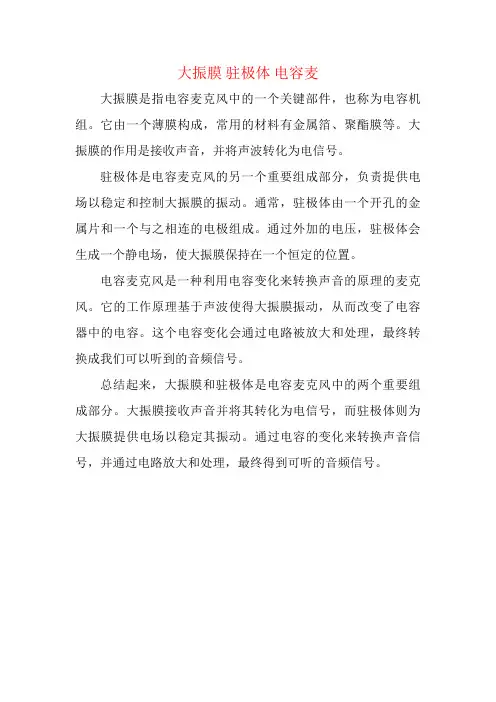

大振膜驻极体电容麦
大振膜是指电容麦克风中的一个关键部件，也称为电容机组。
它由一个薄膜构成，常用的材料有金属箔、聚酯膜等。
大振膜的作用是接收声音，并将声波转化为电信号。
驻极体是电容麦克风的另一个重要组成部分，负责提供电场以稳定和控制大振膜的振动。
通常，驻极体由一个开孔的金属片和一个与之相连的电极组成。
通过外加的电压，驻极体会生成一个静电场，使大振膜保持在一个恒定的位置。
电容麦克风是一种利用电容变化来转换声音的原理的麦克风。
它的工作原理基于声波使得大振膜振动，从而改变了电容器中的电容。
这个电容变化会通过电路被放大和处理，最终转换成我们可以听到的音频信号。
总结起来，大振膜和驻极体是电容麦克风中的两个重要组成部分。
大振膜接收声音并将其转化为电信号，而驻极体则为大振膜提供电场以稳定其振动。
通过电容的变化来转换声音信号，并通过电路放大和处理，最终得到可听的音频信号。
ECM麦克风的技术简介ECM麦克风的技术简介1. 驻极体麦克风的原理及构造驻极体是一种能长久保持电极化状态的电介质，这种电介质是一种高分子聚合物，它的工作原理是电容式的：由一片单面涂有金属的振动膜与一个带有若干小孔贴有驻极体薄膜的金属电极（称为背极）构成。
驻极体面与振动膜相对，中间有一极小的空气隙，这就形成一个以空气隙和驻极体作绝缘介质，以背极和振动膜上的金属层作为两个电极的介质电容器，电容器的两极之间并接一只电阻，这只电阻是麦克风的阻抗变换器或前置放大器的输入电阻。
由于驻极体上分布有自由电荷，于是在电容器的两极之间就有了电荷量，当声波使振动膜振动而产生位移时，改变了电容器的电容量，电容量的改变使电容器的输出端产生了相应的交变电场，交变电场作用于R 就形成了与声波信号对应的电信号，于是就完成子声——电转换的功能。
实际应用其模型如下：驻极体麦克风之声学结构，举例如下图：麦克风在手机上的典型应用如下图：由于驻极体麦克风是按电容式原理工作的，因此它具有电容式电声器件的很多优点，如频带宽、音质好、失真小、瞬态响应好，对机械振动不敏感等特点。
2. 麦克风的主要电声性能从驻极体麦克风的结构来看，可以看作是由振膜与驻极体背极形成的电容式极头以及后接的阻抗变换器（PCB 组）两部分组成。
因此，驻极体麦克风的性能设计是从两部分来进行的。
【灵敏度】灵敏度是衡量在给定某个大小声音下输出多大电信号的测量指标，假如试图去记录非常微弱的声音，这是一个非常关键的指标，同时需要考虑各种不同的环境。
一方面不灵敏的麦克风不得不增加后级电路的增益；另一方面，非常灵敏度的麦克风可能会使得后级电路过载，从而产生失真。
影响驻极体麦克风灵敏度的因素较多，归纳起来主要有以下几项：A、驻极体表面电荷密度的大小B、振膜的张力C、振膜与背极间的距离D、阻抗变换器或放大器的性能驻极体麦克风的灵敏度与驻极体表面电荷密度成正比，但驻极体表面电荷密度过大将会导致振膜附到背极上，使麦克风处于不稳定状态，解决的办法是增大振膜与背极的距离或增加膜片的张力，由此会导致灵敏度降低和频响曲线改变。
驻极体话筒原理简介
驻极体话筒(又称电容式微音器）是由驻极体和场效应管组成的一种具有自偏压的电声换能器，它具有频带宽（20～100Hz）、音质好、噪声低、耗电少、灵敏度高等特点，而且体积小、重量轻、价格低廉，现在盒式录音机的录音用内接，外接话筒几乎都采用驻极体话筒。
驻极体话筒的内部结构如图3-6-2所示，其中两个由驻极体材料构成的极板组成了一个电容器，一个极板的作用是承受声压信号，作为振膜。
当振膜振动时，两极板间因距离变化而使电容量发生变化，即产生出与声信号对应的交变信号。
由于此电容量很小，在声频段，其阻抗高达几兆欧。
为了降低其输出阻抗，在驻极体的另一极板上通过弹簧连接了一个场效应管，以此来匹配阻抗，放大信号。
图3-6-2 驻极体话筒结构
场效应管阻抗变换电路通常有两种形式，即源极输出式——两端话筒和漏极输出式——三端活筒，如图3-6-3所示。
（a）源极输出式（b）漏极输出式
图3-6-3 两种阻抗变换电路
为了保证驻极体活筒的质量，通常将场效应管连同相应的电阻等一起装在话筒的外壳内，整个话筒只有三个输出接点（电源端、输出端和接地端）或两个输出接点（输出端和接地端），对应不同的需要，在使用时又可有几种电源接线方式（见图3-6-4）。
话筒的工作电压范围一般为1．5～12V。
图3-6-4 几种电源接线图。
本文以MF50型指针式万用表为例，介绍在业余条件下使用万用表快速判断驻极体话筒的极性、检测驻极体话筒的好坏及性能的具体方法。
驻极体话筒的检测图1
（a）判断极性与好坏
（b）检测两端式话筒灵敏度
（c）检测三端式话筒灵敏度
判断极性
由于驻极体话筒内部场效应管的漏极D和源极S直接作为话筒的引出电极，所以只要判断出漏极D和源极S，也就不难确定出驻极体话筒的电极。
如图1（a）所示，将万用表拨至“R×100”或“R×1k”电阻挡，黑表笔接任意一极，红表笔接另外一极，读出电阻值数；对调两表笔后，再次读出电阻值数，并比较两次测量结果，阻值较小的一次中，黑表笔所接应为源极S，红表笔所接应为漏极D。
进一步判断：如果驻极体话筒的金属外壳与所检测出的源极S电极相连，则被测话筒应为两端式驻极体话筒，其漏极D电极应为“正电源/信号输出脚”，源极S电极为“接地引脚”；如果话筒的金属外壳与漏极D 相连，则源极S电极应为“负电源/信号输出脚”，漏极D电极为“接地引脚”。
如果被测话筒的金属外壳与源极S、漏极D电极均不相通，则为三端式驻极体话筒，其漏极D
和源极S电极可分别作为“正电源引脚”和“信号输出脚”（或“信号输出脚”和“负电源引脚”），金属外壳则为“接地引脚”。
检测好坏
在上面的测量中，驻极体话筒正常测得的电阻值应该是一大一小。
如果正、反向电阻值均为∞，则说明被测话筒内部的场效应管已经开路；如果正、反向电阻值均接近或等于0Ω，则说明被测话筒内部的场效应管已被击穿或发生了短路；如果正、反向电阻值相等，则说明被测话筒内部场效应管栅极G与源极S之间的晶体二极管已经开路。
由于驻极体话筒是一次性压封而成，所以内部发生故障时一般不能维修，弃旧换新即可。
检测灵敏度
将万用表拨至“R×100”或“R×1k”电阻挡，按照图1（b）所示，黑表笔（万用表内部接电池正极）接被测两端式驻极体话筒的漏极D，红表笔接接地端（或红表笔接源极S，黑表笔接接地端），此时万用表指针指示在某一刻度上，再用嘴对着话筒正面的入声孔吹一口气，万用表指针应有较大摆动。
指针摆动范围越大，说明被测话筒的灵敏度越高。
如果没有反应或反应不明显，则说明被测话筒已经损坏或性能下降。
对于三端式驻极体话筒，按照图1（c）所示，黑表笔仍接被测话筒的漏极D，红表笔同时接通源极S和接地端（金属外壳），然后按相同方法吹气检测即可。
以上检测方法是针对机装型驻极体话筒而言，对于带有引线插头的外置型驻极体话筒，可按照图2所示直接在插头上进行测量。
但要注意，有的话筒上装有开关，测试时
要将此开关拨至“ON”（接通）位置，而不能将开关拨至“OFF”（断开）的位置。
否则，将无法进行正常测试。
图2 通过插头检测驻极体话筒
使用常识
1.驻极体话筒虽然品种多、型号不一，但其主要特性一般相差都不太大，差别常在于灵敏度高低的不同。
尤其是常用机装型驻极体话筒的外形尺寸绝大多数也很接近，故其通用互换性较好。
在电子制作或维修时，如果找不到所需的型号，可用相似尺寸和特性的任何驻极体话筒来代换。
但要注意的是，有些型号的驻极体话筒采用色点标记对其灵敏度进行分挡，例如英伦牌CM-18W型驻极体话筒的灵敏度划分成5个挡，每挡差别约4dB，依次是：红色为-66dB，小黄为-62dB，大黄为-58dB，蓝色为-54dB，白色＞-5 2dB。
代换时，即使型号相同还不够，必须要求两者色点相同或灵敏度接近才行。
如果是非色标产品，最好查产品手册或说明书，弄清具体特性和主要参数后，再确定能否代换。
2.驻极体话筒的灵敏度选择是使用中一个比较关键的问题，究竟选择灵敏度高好还是低好，应根据实际情况而定。
在要求动态范围较大的场合应选用灵敏度低一些的产品，这样录制节目背景噪声较小、信噪比较高，声音听起来比较干净、清晰，但对电路的增益相对就要求高一些；在简易系统中可选用灵敏度高一点的产品，以减轻对后级放大电
路增益的要求。
另外要注意的是，普通驻极体话筒的离散性较大，即使是同一型号和色点的话筒有时灵敏度也存在较大差异。
3.驻极体话筒和电子设备连接时，要特别注意两者阻抗的匹配。
无论使用何种话筒，都必须始终牢记这样的原则：高阻抗的话筒不可以直接接至低输入阻抗的电子设备，但低阻抗话筒接至高输入阻抗的电子设备是允许的。
另外，高阻抗的话筒引线不宜过长，否则容易引起各种杂声并增加频率失真。
在需要使用较长的话筒接线时，应尽可能地选用阻抗低一些的话筒。
无论话筒的引出线或长或短，都应采用屏蔽线，以免外界杂波信号感应给引出线，对后级放大电路造成干扰。
驻极体话筒的4种接法图3
（a）负接地，D极输出（b）正接地，S极输出
（c）负接地，S极输出（d）正接地，D极输出
4.驻极体话筒在接入电路时，共有4种不同的接线方式，其具体电路如图3所示。
图中的R既是话筒内部场效应管的外接负载电阻，也是话筒的直流偏置电阻，它对话筒的工作状态和性能有较大影响。
C为话筒输出信号耦合电容器。
图3（a）和图3（b）所示为两端式话筒的接线方法，图3（c）和图3（d）为三端式驻极体话筒的接线方法。
目前市售的驻极体话筒大多是两端式，几乎全部采用图3（a）所示的连接方法。
这种接法是将场效应管接成漏极D输出电路，类似于晶体三极管的共发射极放大电路，其特点是输出信号具有一定的电压增益，使得话筒的灵敏度比较高，但动态范围相对要小些。
三端式话筒目前市场上比较少见，使用时多接成图3（c）所示的源极S输出方式，这类似于晶体三极管的射极输出电路，其特点是输出阻抗小（一般≤2kΩ），电路比较稳定，动态范围大，但输出信号相对要小些。
当然，也可将三端式话筒接成图3（a）或图3（b）
所示的电路，直接作为两端式话筒来使用。
但要注意，无论采用何种接法，驻极体话筒
必须满足一定的直流偏置条件才能正常工作，这实际上就是为了保证内置场效应管始终处于良好的放大状态。
5.驻极体话筒内置场效应管的工作状态如何，不仅决定了话筒能否正常工作，而且直接影响话筒的灵敏度、动态范围和失真度。
由于场效应管的直流工作电压UDS、工作电流IDS均通过外接负载电阻R从后级放大器的供电电路获得，所以电阻R的取值对话筒的实际使用效果至关重要。
R的大小可由公式：R＝（U-UDS）/IDS确定，式中U为电源电压。
R不仅是场效应管的负载电阻，在电路中它还与后续放大电路的输入电阻并联后共同构成话筒的负载电阻RL。
应保证RL的阻值始终大于话筒输出阻抗的3～5倍，这样才能使话筒处于良好的匹配状态。
R阻值过小常常会引起放大电路输入阻抗的降低，从而破坏前后级之间的阻抗匹配，使放大器的效率降低。
由于话筒的输出阻抗在2 kΩ左右，因此RL至少要在10kΩ以上才能满足要求。
6.一般驻极体话筒均由厂家给出工作电压范围或典型工作电压值（多为1.5V、3V、4. 5V这3种）以及最高工作电压（≥12V）。
使用时不要超过电压上限，否则会击穿内部场效应管。
除了微型电子设备的驻极体话筒常使用1.5V电源外，绝大多数驻极体话筒的工作电压均在3～10V范围内。
工作电压取得高一些，有利于扩大话筒的动态范围，避免在高声压级的场合产生严重的失真；工作电压过小时，不仅会影响话筒的动态范围，而且还会降低话筒的工作电流，影响到电路的信噪比。
如果条件允许，最好让话筒工作在厂家推荐的电压下，以获得最佳性能。
7.在电子制作或维修时，如果发现所用的三端式驻极体话筒已经损坏，而手头一时没有合适的替换品，可不妨用一个大小相同、灵敏度等主要参数相近的普通两端式驻极体话筒加工改造后代替，具体方法：按照图4所示，用刻刀划断两端式驻极体话筒背面与金属外壳相连的焊脚敷铜箔，给金属外壳焊接上独立的引线，则原有的两个焊脚加上金属外壳（接地端），就构成了一个三端式驻极体话筒。
图4 获得三端式话筒
8.驻极体话筒在安装和使用时，必须尽可能地远离放音扬声器，更不要对准扬声器方向，以免引起啸叫。
几个驻极体话筒同时使用时，不能将它们直接并联，而应该将各个话筒分别接到相应的前置放大电路，放大后再根据需要进行“合并”。
9.使用驻极体话筒时，嘴和话筒应保持一定的距离，过近容易引起声音信号的阻塞和失真，过远则会使声音信号变小，噪声相对增大。
另外，话筒正面的受音孔要指向声源，以获得较好的频率响应和灵敏度。
不论使用还是存放话筒，均应保持干燥，防止受潮。
对于外置型驻极体话筒，引出线要顺一个方向收放，切莫凌乱打扭，否则容易造成引出线断路或短路。
