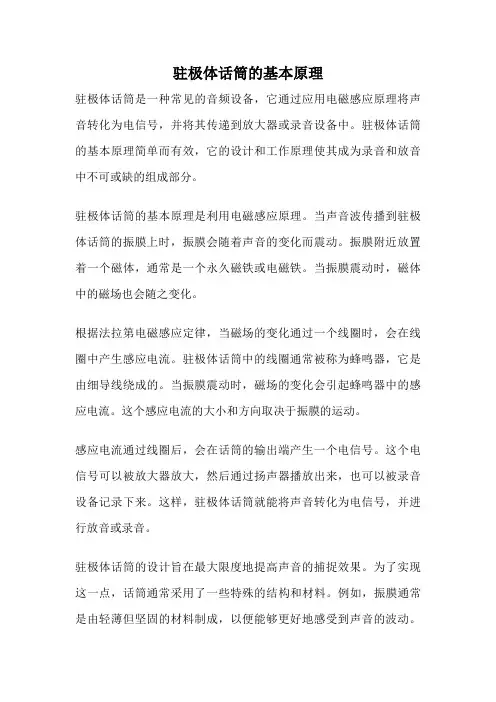

驻极体话筒原理知识

驻极体话筒的基本原理驻极体话筒是一种常见的音频设备，它通过应用电磁感应原理将声音转化为电信号，并将其传递到放大器或录音设备中。

驻极体话筒的基本原理简单而有效，它的设计和工作原理使其成为录音和放音中不可或缺的组成部分。

驻极体话筒的基本原理是利用电磁感应原理。

当声音波传播到驻极体话筒的振膜上时，振膜会随着声音的变化而震动。

振膜附近放置着一个磁体，通常是一个永久磁铁或电磁铁。

当振膜震动时，磁体中的磁场也会随之变化。

根据法拉第电磁感应定律，当磁场的变化通过一个线圈时，会在线圈中产生感应电流。

驻极体话筒中的线圈通常被称为蜂鸣器，它是由细导线绕成的。

当振膜震动时，磁场的变化会引起蜂鸣器中的感应电流。

这个感应电流的大小和方向取决于振膜的运动。

感应电流通过线圈后，会在话筒的输出端产生一个电信号。

这个电信号可以被放大器放大，然后通过扬声器播放出来，也可以被录音设备记录下来。

这样，驻极体话筒就能将声音转化为电信号，并进行放音或录音。

驻极体话筒的设计旨在最大限度地提高声音的捕捉效果。

为了实现这一点，话筒通常采用了一些特殊的结构和材料。

例如，振膜通常是由轻薄但坚固的材料制成，以便能够更好地感受到声音的波动。

同时，磁体的设计也需要经过精确的计算和调整，以确保磁场的强度和均匀性。

驻极体话筒的基本原理虽然简单，但在实际应用中起着重要的作用。

它被广泛应用于各种领域，例如音乐录制、广播、电视制作和电话通信等。

无论是在专业录音棚还是在家庭录音中，驻极体话筒都是不可或缺的工具之一。

驻极体话筒是一种利用电磁感应原理将声音转化为电信号的音频设备。

它通过振膜的震动和磁体的变化来产生感应电流，并将其转化为可听的声音或可记录的电信号。

驻极体话筒的设计和工作原理使其成为音频领域中非常重要的组成部分。

无论是在专业领域还是在日常生活中，驻极体话筒都发挥着不可替代的作用。

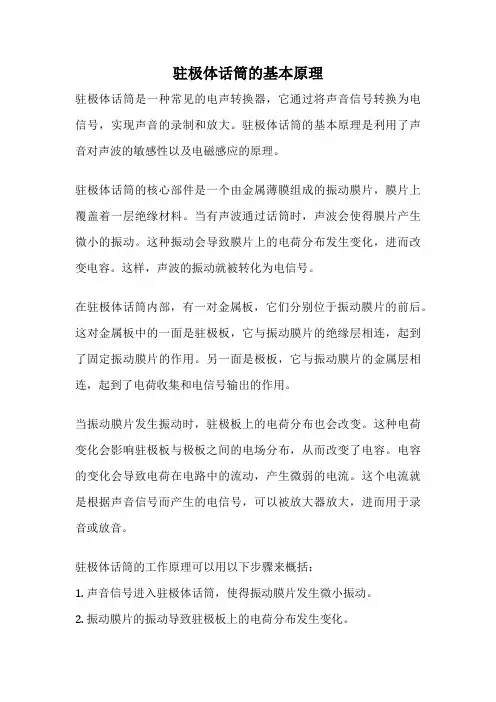

驻极体话筒的基本原理驻极体话筒是一种常见的电声转换器，它通过将声音信号转换为电信号，实现声音的录制和放大。

驻极体话筒的基本原理是利用了声音对声波的敏感性以及电磁感应的原理。

驻极体话筒的核心部件是一个由金属薄膜组成的振动膜片，膜片上覆盖着一层绝缘材料。

当有声波通过话筒时，声波会使得膜片产生微小的振动。

这种振动会导致膜片上的电荷分布发生变化，进而改变电容。

这样，声波的振动就被转化为电信号。

在驻极体话筒内部，有一对金属板，它们分别位于振动膜片的前后。

这对金属板中的一面是驻极板，它与振动膜片的绝缘层相连，起到了固定振动膜片的作用。

另一面是极板，它与振动膜片的金属层相连，起到了电荷收集和电信号输出的作用。

当振动膜片发生振动时，驻极板上的电荷分布也会改变。

这种电荷变化会影响驻极板与极板之间的电场分布，从而改变了电容。

电容的变化会导致电荷在电路中的流动，产生微弱的电流。

这个电流就是根据声音信号而产生的电信号，可以被放大器放大，进而用于录音或放音。

驻极体话筒的工作原理可以用以下步骤来概括：1. 声音信号进入驻极体话筒，使得振动膜片发生微小振动。

2. 振动膜片的振动导致驻极板上的电荷分布发生变化。

3. 电荷分布的变化影响了电场分布，导致电容发生变化。

4. 电容的变化引起了电流的流动，产生了与声音信号相对应的电信号。

5. 电信号经过放大器放大后，可以被用于录制或放音。

驻极体话筒具有灵敏度高、频率响应范围宽等优点，因此在音乐录制、广播电视、舞台演出等领域被广泛应用。

它可以准确地捕捉到声音的细微变化，并将其转化为电信号，让人们能够听到真实而清晰的声音。

驻极体话筒通过将声音信号转换为电信号，实现了声音的录制和放大。

它的基本原理是利用了声音对声波的敏感性以及电磁感应的原理。

驻极体话筒的工作过程可以概括为声音信号进入话筒，使得振动膜片发生振动，进而改变电容，产生电信号。

这种电信号可以被放大器放大，用于录音或放音。

驻极体话筒的应用广泛，可以捕捉到真实而清晰的声音，为人们的音乐和娱乐生活增添了乐趣。

驻极体话筒的基本原理驻极体话筒是一种常见的麦克风类型，它利用了电磁感应的原理来将声音转换成电信号。

它的基本原理可以概括为声音震动引起电磁感应，进而产生电信号。

下面将详细介绍驻极体话筒的基本原理和工作过程。

驻极体话筒由震动系统和电磁感应系统两部分组成。

震动系统包括膜片、振动线圈和磁体，而电磁感应系统则包括磁体和感应线圈。

当声音波传播到驻极体话筒时，声音的震动会使得膜片产生相应的震动。

膜片与振动线圈连接在一起，振动线圈则位于磁体的磁场中。

当膜片振动时，振动线圈也会随之振动。

这样，膜片和振动线圈的振动就会相互作用，进而改变磁体的磁场强度。

磁体和感应线圈也相互作用。

由于磁体的磁场强度发生变化，感应线圈中就会产生感应电流。

这个感应电流的大小和方向与膜片和振动线圈的振动有关。

感应线圈将这个感应电流转换成电信号输出。

这样，驻极体话筒就实现了将声音转换成电信号的功能。

电信号可以通过连接到话筒的电缆传输到其他设备中进行处理，比如放大、录制或实时传输。

驻极体话筒的工作过程可以用以下步骤来描述：1. 声音波传播到话筒时，声音的震动使得膜片产生相应的振动。

2. 膜片与振动线圈连接在一起，振动线圈位于磁体的磁场中。

3. 膜片和振动线圈的振动相互作用，改变磁体的磁场强度。

4. 磁体和感应线圈相互作用，感应线圈中产生感应电流。

5. 感应线圈将感应电流转换成电信号输出。

6. 电信号可以传输到其他设备中进行处理或记录。

驻极体话筒的基本原理是利用声音的振动引起磁体的磁场强度变化，从而产生感应电流。

这个原理不仅适用于驻极体话筒，也广泛应用于其他类型的麦克风。

这些麦克风通过不同的结构和技术来实现声音到电信号的转换，但基本原理都是利用声音的振动引起电磁感应。

总结一下，驻极体话筒的基本原理是利用声音的振动引起磁体的磁场强度变化，从而产生感应电流。

这个原理使得驻极体话筒可以将声音转换成电信号，并实现音频的录制、放大和传输等功能。

驻极体话筒在音频行业中有着广泛的应用，成为人们进行音频处理和传输的重要工具。

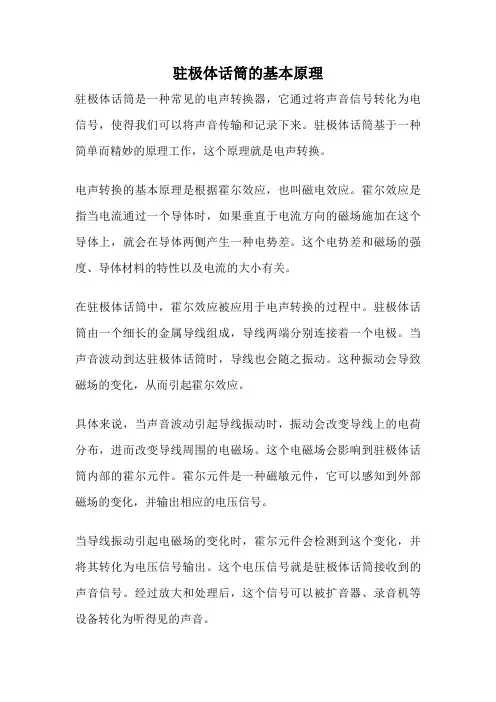

驻极体话筒的基本原理驻极体话筒是一种常见的电声转换器，它通过将声音信号转化为电信号，使得我们可以将声音传输和记录下来。

驻极体话筒基于一种简单而精妙的原理工作，这个原理就是电声转换。

电声转换的基本原理是根据霍尔效应，也叫磁电效应。

霍尔效应是指当电流通过一个导体时，如果垂直于电流方向的磁场施加在这个导体上，就会在导体两侧产生一种电势差。

这个电势差和磁场的强度、导体材料的特性以及电流的大小有关。

在驻极体话筒中，霍尔效应被应用于电声转换的过程中。

驻极体话筒由一个细长的金属导线组成，导线两端分别连接着一个电极。

当声音波动到达驻极体话筒时，导线也会随之振动。

这种振动会导致磁场的变化，从而引起霍尔效应。

具体来说，当声音波动引起导线振动时，振动会改变导线上的电荷分布，进而改变导线周围的电磁场。

这个电磁场会影响到驻极体话筒内部的霍尔元件。

霍尔元件是一种磁敏元件，它可以感知到外部磁场的变化，并输出相应的电压信号。

当导线振动引起电磁场的变化时，霍尔元件会检测到这个变化，并将其转化为电压信号输出。

这个电压信号就是驻极体话筒接收到的声音信号。

经过放大和处理后，这个信号可以被扩音器、录音机等设备转化为听得见的声音。

驻极体话筒的工作原理可以通过以下步骤来总结：1. 声波到达驻极体话筒，引起导线的振动。

2. 导线振动改变了导线周围的电磁场。

3. 电磁场的变化被霍尔元件检测到。

4. 霍尔元件将电磁场的变化转化为电压信号输出。

5. 电压信号经过放大和处理后，可以被扩音器等设备转化为声音。

总的来说，驻极体话筒利用霍尔效应实现了声音到电信号的转换。

它的工作原理简单而精妙，使得我们可以方便地传输和记录声音。

驻极体话筒在广播、录音、对讲机等领域有着广泛的应用，为我们的生活带来了诸多便利。

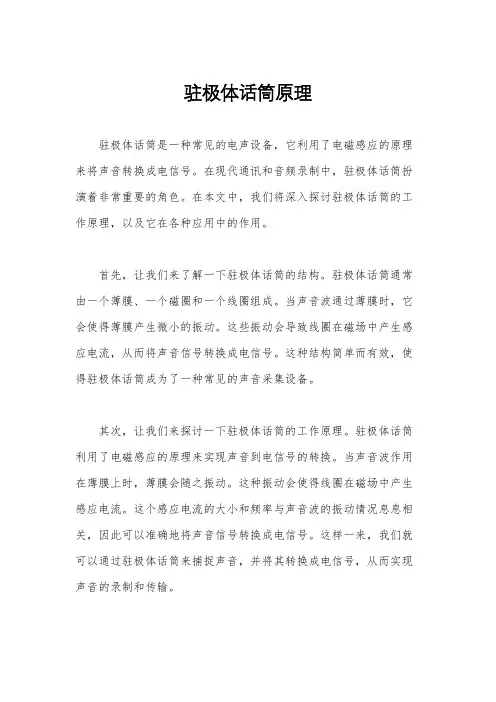

驻极体话筒原理驻极体话筒是一种常见的电声设备，它利用了电磁感应的原理来将声音转换成电信号。

在现代通讯和音频录制中，驻极体话筒扮演着非常重要的角色。

在本文中，我们将深入探讨驻极体话筒的工作原理，以及它在各种应用中的作用。

首先，让我们来了解一下驻极体话筒的结构。

驻极体话筒通常由一个薄膜、一个磁圈和一个线圈组成。

当声音波通过薄膜时，它会使得薄膜产生微小的振动。

这些振动会导致线圈在磁场中产生感应电流，从而将声音信号转换成电信号。

这种结构简单而有效，使得驻极体话筒成为了一种常见的声音采集设备。

其次，让我们来探讨一下驻极体话筒的工作原理。

驻极体话筒利用了电磁感应的原理来实现声音到电信号的转换。

当声音波作用在薄膜上时，薄膜会随之振动。

这种振动会使得线圈在磁场中产生感应电流。

这个感应电流的大小和频率与声音波的振动情况息息相关，因此可以准确地将声音信号转换成电信号。

这样一来，我们就可以通过驻极体话筒来捕捉声音，并将其转换成电信号，从而实现声音的录制和传输。

驻极体话筒在各种领域中都有着广泛的应用。

在通讯领域，驻极体话筒被用于手机、电话、对讲机等设备中，用来接收和发送声音信号。

在音频录制领域，驻极体话筒则被用于麦克风、录音设备等设备中，用来捕捉声音。

此外，在一些专业领域，如会议记录、音乐制作等，驻极体话筒也扮演着重要的角色。

总结一下，驻极体话筒是一种利用电磁感应原理来实现声音到电信号转换的设备。

它的结构简单而有效，工作原理清晰可靠。

在各种通讯和音频录制设备中都有着广泛的应用。

通过驻极体话筒，我们可以实现声音的捕捉、传输和录制，为人们的日常生活和工作提供了便利。

希望本文能够帮助您更好地了解驻极体话筒的原理和应用。

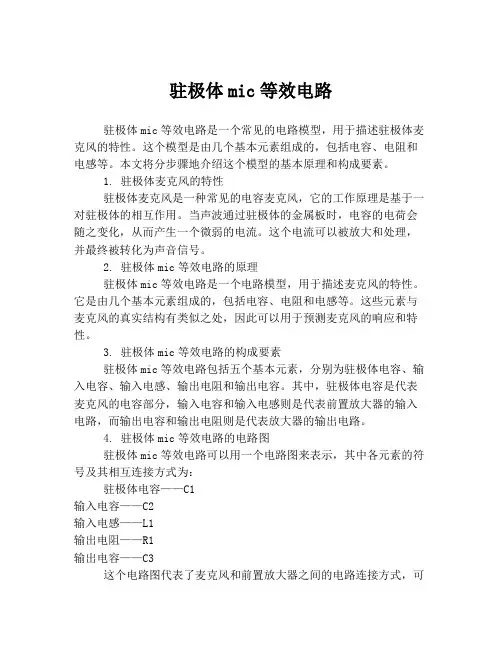

驻极体mic等效电路驻极体mic等效电路是一个常见的电路模型，用于描述驻极体麦克风的特性。

这个模型是由几个基本元素组成的，包括电容、电阻和电感等。

本文将分步骤地介绍这个模型的基本原理和构成要素。

1. 驻极体麦克风的特性驻极体麦克风是一种常见的电容麦克风，它的工作原理是基于一对驻极体的相互作用。

当声波通过驻极体的金属板时，电容的电荷会随之变化，从而产生一个微弱的电流。

这个电流可以被放大和处理，并最终被转化为声音信号。

2. 驻极体mic等效电路的原理驻极体mic等效电路是一个电路模型，用于描述麦克风的特性。

它是由几个基本元素组成的，包括电容、电阻和电感等。

这些元素与麦克风的真实结构有类似之处，因此可以用于预测麦克风的响应和特性。

3. 驻极体mic等效电路的构成要素驻极体mic等效电路包括五个基本元素，分别为驻极体电容、输入电容、输入电感、输出电阻和输出电容。

其中，驻极体电容是代表麦克风的电容部分，输入电容和输入电感则是代表前置放大器的输入电路，而输出电容和输出电阻则是代表放大器的输出电路。

4. 驻极体mic等效电路的电路图驻极体mic等效电路可以用一个电路图来表示，其中各元素的符号及其相互连接方式为：驻极体电容——C1输入电容——C2输入电感——L1输出电阻——R1输出电容——C3这个电路图代表了麦克风和前置放大器之间的电路连接方式，可以用于预测麦克风和放大器的响应和特性。

总之，驻极体mic等效电路是一个重要的电路模型，用于描述驻极体麦克风的特性。

它的构成要素包括驻极体电容、输入电容、输入电感、输出电阻和输出电容等，通过这些元素的相互连接方式，可以用一个电路图来表示麦克风和前置放大器之间的电路连接。

通过这个电路模型，可以预测麦克风和放大器的响应和特性，帮助设计出更好的声音传感器和放大器电路。

驻极体话筒原理简介
驻极体话筒(又称电容式微音器）是由驻极体和场效应管组成的一种具有自偏压的电声换能器，它具有频带宽（20～100Hz）、音质好、噪声低、耗电少、灵敏度高等特点，而且体积小、重量轻、价格低廉，现在盒式录音机的录音用内接，外接话筒几乎都采用驻极体话筒。

驻极体话筒的内部结构如图3-6-2所示，其中两个由驻极体材料构成的极板组成了一个电容器，一个极板的作用是承受声压信号，作为振膜。

当振膜振动时，两极板间因距离变化而使电容量发生变化，即产生出与声信号对应的交变信号。

由于此电容量很小，在声频段，其阻抗高达几兆欧。

为了降低其输出阻抗，在驻极体的另一极板上通过弹簧连接了一个场效应管，以此来匹配阻抗，放大信号。

图3-6-2 驻极体话筒结构
场效应管阻抗变换电路通常有两种形式，即源极输出式——两端话筒和漏极输出式——三端活筒，如图3-6-3所示。

（a）源极输出式（b）漏极输出式
图3-6-3 两种阻抗变换电路
为了保证驻极体活筒的质量，通常将场效应管连同相应的电阻等一起装在话筒的外壳内，整个话筒只有三个输出接点（电源端、输出端和接地端）或两个输出接点（输出端和接地端），对应不同的需要，在使用时又可有几种电源接线方式（见图3-6-4）。

话筒的工作电压范围一般为1．5～12V。

图3-6-4 几种电源接线图。

驻极体话筒测量方法驻极体话筒测量方法导言：驻极体话筒测量方法是音频工程领域中一种常用的测量手段。

通过这种方法，我们可以评估话筒的性能，了解其频率响应、指向性特性以及其他关键参数。

本文将就驻极体话筒测量方法进行深入探讨，以帮助读者更全面、深入地理解这一话题。

1. 驻极体话筒的基本原理1.1 驻极体话筒的结构驻极体话筒是一种常见的话筒类型，其结构由一个薄膜和一个电容板组成。

当声波进入话筒时，薄膜会随着声波的压力变化而产生振动，从而改变电容板之间的电容值。

这个变化的电容值被转换为电压信号，最终被放大和记录。

1.2 驻极体话筒的工作原理驻极体话筒的工作原理基于电容的变化。

当声波到达话筒时，薄膜振动会导致电容板之间的电容值发生变化。

这一变化的电容值可以通过信号转换电路转换为电压信号。

由于驻极体话筒是一种压电传感器，其输出的电压信号与声波的压力变化成正比。

2. 驻极体话筒测量方法2.1 频率响应测量频率响应是评估话筒性能的重要指标之一。

通过测量驻极体话筒在不同频率下的响应能力，我们可以了解它在不同频率范围内的工作效果。

频率响应测量可以通过将话筒连接到信号发生器和频谱分析仪来进行。

选择适当的频率范围，并逐步改变信号频率，测量并记录话筒输出的电压信号。

将这些数据绘制成频率响应曲线，以便更直观地了解驻极体话筒在不同频率下的响应情况。

2.2 指向性特性测量驻极体话筒的指向性特性描述了话筒对声源位置的敏感度。

通过测量话筒在不同角度和声源位置下的响应能力，我们可以了解其指向性特性。

指向性特性测量可以通过将驻极体话筒放置在旋转平台上，并围绕话筒以不同角度旋转声源来进行。

测量过程中，记录话筒输出的电压信号，并绘制成指向性图案，以便更直观地了解驻极体话筒在不同角度和声源位置下的接收特性。

3. 个人观点与理解驻极体话筒测量方法对音频工程领域至关重要。

通过测量驻极体话筒的频率响应和指向性特性，我们可以选择合适的话筒来满足特定的录音需求。

驻极体话筒的基本原理一、驻极体话筒的概述驻极体话筒是一种广泛应用于音频采集和录音领域的电声传感器。

它采用了一种特殊的工作原理，能够将声音转化为电信号，并具有高灵敏度、宽频响和低噪声等优秀性能特点。

二、电动驻极体话筒的原理驻极体话筒主要由振膜、极板和前置放大器等组成。

其工作原理可以分为机械振动、电荷转换和电信号放大三个过程。

2.1 机械振动过程驻极体话筒的振膜是其感受声音振动的部分，一般采用金属或聚合物薄膜材料制成。

当声波作用于振膜时，振膜会产生相应的机械振动。

2.2 电荷转换过程振膜与极板之间存在间隙，形成一个电容器。

当振膜振动时，间隙的电容值会发生变化，从而引起极板上的电荷发生变化。

这个过程类似于电容麦克风的工作原理，所以驻极体话筒也被称为电容式话筒。

2.3 电信号放大过程在电荷转换过程中，极板上的电荷变化会被前置放大器放大并转化为电压信号。

这个电信号经过后续电路的处理，最后被输出为模拟音频信号或数字信号。

三、结构类型与特点根据驻极体话筒的结构特点，可以将其分为平板式和柱式两种类型。

3.1 平板式驻极体话筒平板式驻极体话筒的振膜和极板呈平行排列。

它具有频响平坦、快速响应和精确传递等优点，常用于专业录音和演出领域。

3.2 柱式驻极体话筒柱式驻极体话筒的振膜和极板呈一定的角度排列，形成一个圆柱体结构。

它具有较高的灵敏度和动态范围，常用于广播、录音室等场合。

四、驻极体话筒的应用领域驻极体话筒由于其优秀的声音采集特性，在音频领域得到了广泛的应用。

4.1 录音和演出驻极体话筒可用于录音室、演唱会、乐器录制等场合，能够准确记录声音的细节和动态。

4.2 电视和广播驻极体话筒在电视和广播中扮演着重要的角色，能够捕捉到主持人、演员和嘉宾的声音，确保音频质量清晰和逼真。

4.3 会议和讲座驻极体话筒在会议和讲座中广泛应用，能够将发言者的声音传递给听众，提供良好的语音清晰度。

4.4 语音识别驻极体话筒也在语音识别领域有着重要的应用，能够准确捕捉说话者的语音信号，提供高质量的输入数据。

驻极体话筒原理知识1、概述驻极体话筒具有体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

属于最常用的电容话筒。

由于输入和输出阻抗很高，所以要在这种话筒外壳内设置一个场效应管作为阻抗转换器，为此驻极体电容式话筒在工作时需要直流工作电压。

2、构造与原理驻极体话筒由声电转换和阻抗变换两部分组成。

声电转换的关键元件是驻极体振动膜。

它是一片极薄的塑料膜片，在其中一面蒸发上一层纯金薄膜。

然后再经过高压电场驻极后，两面分别驻有异性电荷。

膜片的蒸金面向外，与金属外壳相连通。

膜片的另一面与金属极板之间用薄的绝缘衬圈隔离开。

这样，蒸金膜与金属极板之间就形成一个电容。

当驻极体膜片遇到声波振动时，引起电容两端的电场发生变化，从而产生了随声波变化而变化的交变电压。

驻极体膜片与金属极板之间的电容量比较小，一般为几十pF。

因而它的输出阻抗值很高(Xc＝1／2~tfc)，约几十兆欧以上。

这样高的阻抗是不能直接与音频放大器相匹配的。

所以在话筒内接入一只结型场效应晶体三极管来进行阻抗变换。

场效应管的特点是输入阻抗极高、噪声系数低。

普通场效应管有源极(S)、栅极(G)和漏极(D)三个极。

这里使用的是在内部源极和栅极间再复合一只二极管的专用场效应管。

接二极管的目的是在场效应管受强信号冲击时起保护作用。

场效应管的栅极接金属极板。

这样，驻极体话筒的输出线便有三根。

即源极S，一般用蓝色塑线，漏极D，一般用红色塑料线和连接金属外壳的编织屏蔽线。

3、驻极体话筒与电路的接法有两种：源极输出与漏极输出。

源极输出类似晶体三极管的射极输出。

需用三根引出线。

漏极D 接电源正极。

源极S与地之间接一电阻Rs来提供源极电压，信号由源极经电容C输出。

编织线接地起屏蔽作用。

源极输出的输出阻抗小于2k，电路比较稳定，动态范围大。

但输出信号比漏极输出小。

漏极输出类似晶体三极管的共发射极放入。

只需两根引出线。

漏极D与电源正极间接一漏极电阻RD，信号由漏极D经电容C输出。

驻极体话筒功放电路工作原理
本文介绍的这款话筒功放电路，外围元件少，制作简单，音质却出乎意料的好。

采用一块双路音频放大集成电路。

其主要特点是效率高、耗电省，静态工作电流典型值只有6mA左右，该集成电路的电压适应能力强(1．8V～15VDC)，即使在1.8V低电压下使用，仍会有约100mW的功率输出，具体电路如图所示。

驻极体话筒功放电路
一、驻极体话筒功放电路工作原理
驻极体话筒BM将拾取的声音信号转换成电信号后，经C2和W 从IC的②脚引入，经IC音频放大后，推动喇叭发音。

本机接成BTL输出电路，这对于改善音质，降低失真大有好处，同时输出功率也增加了4倍，当3V供电时，其输出功率为350mW。

二、驻极体话筒功放电路元器件选择与调试
电阻R1、R2均选用1/4W金属膜电阻，W为小型碳膜电位器，C2最好选用独石电容器，如没有应选用质量好的瓷片电容，C1、C4、C3选用优质耐压16V，漏电电流小的电解电容，BM选用高灵敏度驻极体传声器。

K选用小型的按钮开关或拨动开关等，IC选用TDA2822M或TDA2822，也可用D2822代替。

按图1中数值制作，一般无需调试即可正常工作。

驻极体话筒原理知识驻极体话筒（Electret Condenser Microphone）是一种常见的麦克风类型，其原理是利用了驻极体的特性来实现声音的转换与放大。

在麦克风中，驻极体话筒有着重要的应用，具有灵敏度高、频率响应范围宽等优点。

驻极体话筒一般由驻极体膜、背板和电荷放大器组成。

其中，驻极体膜是一片非常薄的聚合物膜，在制作过程中被电解质处理获得一定的电荷。

驻极体话筒的背板上有一个小孔，当声波进入话筒时，会引起膜片的振动，振动产生的声音使驻极体的电荷发生变化。

这种变化的电荷会通过电荷放大器进行放大和转换，最终输出为电压信号。

在驻极体话筒的制作过程中，关键是制造出具有稳定电荷的驻极体膜。

最常见的方法是使用一种特殊的聚合物材料，通过电荷处理或电解质处理的方式，将电荷转移到聚合物膜中。

这样，一旦声音进入话筒，驻极体膜就会根据声音的振动产生电荷的变化。

首先是声音的转换阶段。

当声音进入话筒时，驻极体膜会因声波的作用而振动。

这种声波产生的振动会受到驻极体膜自身特性的影响，例如膜片的质量、张力和结构等。

一旦驻极体膜振动，膜片上的电荷就会随着振动而改变。

接下来是电荷的储存阶段。

驻极体膜上的电荷变化会储存在电荷存储器中。

一般来说，驻极体膜和电荷存储器之间的电压是恒定的，以保证驻极体膜上的电荷保持稳定状态。

所以当驻极体膜上的电荷发生变化时，驻极体膜电荷与电荷存储器间的电压将改变。

最后是电荷的放大阶段。

电荷的变化通过电荷放大器放大，并转换成微小的电压信号。

电荷放大器通常由晶体管或操作放大器构成，可以放大电荷的变化。

最后输出的电压信号可以通过声音设备进行进一步处理和放大，最终得到可听的声音。

总之，驻极体话筒利用了驻极体膜的特性实现声音的转换和放大。

其工作原理主要包括声音的转换、电荷的储存和电荷的放大等三个阶段。

通过利用晶体管或操作放大器进行电荷变化的放大，驻极体话筒可以输出可听的声音信号。

这种工作原理使得驻极体话筒在音频领域得到广泛的应用，例如语音录制、音乐演奏等。

驻极体话筒的识别和使用驻极体话筒也叫电容话筒，其原理大致是：内部由一个场效应管和一篇金属膜片构成，声音导致金属膜片震动，因他独特的内部结构从而让场效应管输出相应的电压.，在电话机里面大多都是是用的驻极体话筒.驻极体话筒也称驻极体传声器，它是利用驻极体材料制成的一种特殊电容式“声—电”转换器件。

是一种将声音转化为相应的电信号的传感元件。

其特点是体积小、结构简单、电声性能好、价格低的特点，广泛用于盒式录音机、无线话筒及声控等电路中。

一、驻极体话筒的分类常用驻极体话筒的外形分机装型（即内置式）和外置型两种。

机装型驻极体话筒适合于在各种电子设备内部安装使用，其外形如图2（a）所示。

常见的机装型驻极体话筒形状多为圆柱形，其直径有φ6mm、φ9.7mm、φ10mm、φ10.5mm、φ11.5mm、φ12mm、φ13mm……多种规格；引脚电极数分两端式和三端式两种，引脚形式有可直接在电路板上插焊的直插式、带软屏蔽电线的引线式和不带引线的焊脚式3种。

如按体积大小分类，有普通型和微型两种，微型驻极体话筒已被广泛应用于各种微型录音机、微型数码摄像机、手机等电子产品中。

二.主要参数表征驻极体话筒各项性能指标的参数主要有以下几项：（1）工作电压（UDS）。

这是指驻极体话筒正常工作时，所必须施加在话筒两端的最小直流工作电压。

该参数视型号不同而有所不同，即使是同一种型号也有较大的离散性，通常厂家给出的典型值有1.5V、3V和4.5V这3种。

（2）工作电流（IDS）。

这是指驻极体话筒静态时所通过的直流电流，它实际上就是内部场效应管的静态电流。

与工作电压类似，工作电流的离散性也较大，通常在0.1～1mA。

（3）最大工作电压（UMDS）。

这是指驻极体话筒内部场效应管漏、源极两端所能够承受的最大直流电压。

超过该极限电压时，场效应管就会被击穿损坏。

（4）灵敏度。

这是指话筒在一定的外部声压作用下所能产生音频信号电压的大小，其单位通常用mV/Pa（毫伏/帕）或dB （0dB=1000mV/Pa）。

驻极体电容式麦克风咪头基础知识预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。

是声音设备的两个终端，咪头是输入，喇叭是输出。

咪头又名麦克风，话筒，传声器，咪胆等。

ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。

二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。

2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。

3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。

杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。

PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。

ECM麦克风的技术简介ECM麦克风的技术简介1. 驻极体麦克风的原理及构造驻极体是一种能长久保持电极化状态的电介质，这种电介质是一种高分子聚合物，它的工作原理是电容式的：由一片单面涂有金属的振动膜与一个带有若干小孔贴有驻极体薄膜的金属电极（称为背极）构成。

驻极体面与振动膜相对，中间有一极小的空气隙，这就形成一个以空气隙和驻极体作绝缘介质，以背极和振动膜上的金属层作为两个电极的介质电容器，电容器的两极之间并接一只电阻，这只电阻是麦克风的阻抗变换器或前置放大器的输入电阻。

由于驻极体上分布有自由电荷，于是在电容器的两极之间就有了电荷量，当声波使振动膜振动而产生位移时，改变了电容器的电容量，电容量的改变使电容器的输出端产生了相应的交变电场，交变电场作用于R 就形成了与声波信号对应的电信号，于是就完成子声——电转换的功能。

实际应用其模型如下：驻极体麦克风之声学结构，举例如下图：麦克风在手机上的典型应用如下图：由于驻极体麦克风是按电容式原理工作的，因此它具有电容式电声器件的很多优点，如频带宽、音质好、失真小、瞬态响应好，对机械振动不敏感等特点。

2. 麦克风的主要电声性能从驻极体麦克风的结构来看，可以看作是由振膜与驻极体背极形成的电容式极头以及后接的阻抗变换器（PCB 组）两部分组成。

因此，驻极体麦克风的性能设计是从两部分来进行的。

【灵敏度】灵敏度是衡量在给定某个大小声音下输出多大电信号的测量指标，假如试图去记录非常微弱的声音，这是一个非常关键的指标，同时需要考虑各种不同的环境。

一方面不灵敏的麦克风不得不增加后级电路的增益；另一方面，非常灵敏度的麦克风可能会使得后级电路过载，从而产生失真。

影响驻极体麦克风灵敏度的因素较多，归纳起来主要有以下几项：A、驻极体表面电荷密度的大小B、振膜的张力C、振膜与背极间的距离D、阻抗变换器或放大器的性能驻极体麦克风的灵敏度与驻极体表面电荷密度成正比，但驻极体表面电荷密度过大将会导致振膜附到背极上，使麦克风处于不稳定状态，解决的办法是增大振膜与背极的距离或增加膜片的张力，由此会导致灵敏度降低和频响曲线改变。
