雪佛兰赛欧维修保养实用手册引用地址：/b223662/d4*******.htm [复制│超文本复制] 返回《南京赛盟》关闭窗口06683903muyanqun马鲛鱼发表于：06-11-22 09:38[只看该作者] 专家提示：1、行车时如果发现水温超过警戒线，应马上靠边停车，并关闭发动机。
首先检查冷却液是否足够，如果发现不了问题就马上与维修站联系。
2、平时行车要注意仪表上每盏灯，例如发动机故障灯、ABS 灯、冷却系统灯等，如果发现故障马上停车检查，不可继续驾驶。
3、除了例行保养，听从维修站师傅的建议也是好办法，因为他们可能是最了解你车况的人，他们的建议往往更有针对性。
故障解读空调压缩机噪音大有车主反映空调压缩机噪音有点大，专家建议车主可以自己测试压缩机空调异响，首先需要开启空调，并使怠速稳定，倾听压缩机噪音，如果压缩机工作声音不是特别刺耳，并且随着发动机转速的提高，噪音不会极剧提高，可视为压缩机无质量问题。
如果压缩机噪声由于转速提高而增加，建议车主到维修站来检查。
空调压缩机噪音有点大，专家猜测可能是冷媒质量或者剂量不合格，如果是剂量过多或者过少，需要先抽真空，重新加注。
发动机启动困难，怠速不稳，易熄火发动机启动困难，怠速不稳，易熄火，可能的原因是汽油品质不良，长时间低速行驶，造成积碳严重，气缸压力下降；真空助力泵及其他真空管路泄露；排气管堵塞；曲轴链轮定位销损坏。
使用解读防盗模块损坏车辆不能启动，故障灯常亮或者启动车辆时，故障灯闪烁，极有可能是防盗模块或者是钥匙防盗芯片损坏，防盗模块损坏的机率较大，因为两把钥匙的防盗芯片同时损坏的可能性较小，其中一把可以启动车辆，另一把不能启动车辆，不能启动的那一把钥匙防盗芯片是坏的。
如果两把钥匙都可以发动车辆，故障灯闪烁，是由于两把钥匙防盗芯片互相干扰，以及防盗系统出错信息，级别设置较高，需要重新编程。
如需要编程，必需到维修服务站。
定期清洗喷油嘴燃油系统是分组喷射，一缸、四缸分为一组，二缸、三缸分为一组，在喷射同一组的两个喷油嘴是同时工作，曲轴转动两圈，每一个喷油嘴工作两次，喷油嘴是发动机电控喷射系统执行机构中的联接部件，其功用是发动机电脑发出的喷油脉冲信号将剂量精确燃油经过雾化后喷入进气歧管。
2013款雪佛兰科鲁兹维修手册序言第1章一般信息第2章车身金属构件和装饰件第3章车身修理第4章车身系统第5章制动器第6章诊断概述第7章传动系统/车桥第8章驾驶员信息和娱乐系统第9章发动机第10章 HVAC第11章电源和信号分布第12章车顶第13章安全和防护第14章座椅第15章转向系统第16章悬架系统第17章变速器本中文维修手册提供了有关2013款雪佛兰SGM7184ATB 型、SGM7166MTC型、SGM7166ATC型、SGM7166TMTC系列车型的诊断、维修程序、调整和规格等信息。
上汽通用汽车销售有限公司授权的维修站雇员了解本手册和以后出版的上汽通用汽车销售有限公司维修技术通讯，可为雪佛兰科鲁兹维修手册汽车用户提供更好的服务。
对于本手册所提及的品牌产品、零件号或专用工具，建议通过上海通用汽车获得这些产品、零件或工具。
序言——危险、警告和告诫简介（1）“危险”、“警告”、“告诫”和“注意”的定义通用汽车维修手册中的诊断和修理程序包含一般和特定的危险、警告、告诫、注意或重要注意事项。
通用汽车公司致力于提供维修信息来帮助技师诊断并修理维持车辆正常运行的所需的系统。
然而，如果不遵守推荐方案，某些程序可能会对技师造成伤害。
“危险”、“警告”、“告诫”和“注意”或“重要注意事项”是为防止出现上述危险而编制的，但并非所有危险均可以预见。
该信息位于维修手册中显眼的位置。
为防止出现以下情况而编制：●对技术人员造成严重人身伤害或死亡。
●损坏车辆。
●不必要的车辆维修。
●不必要的部件更换。
●车辆部件维修或更换不当。
●在此维修类别中出现的任何警告或告诫均引自各单独的维修类别。
“危险”的定义遇到一条“危险”时，要求您采取必要的操作或不要采取禁止的操作。
如果忽视“危险”，会导致以下后果：●对技术人员造成严重人身伤害或死亡。
●对工作区中的其他技术人员造成严重人身伤害或死亡。
“警告”的定义遇到一条“警告”时，要求您采取必要的操作或不要采取禁止的操作。
7.3 自动变速器-Aisin(81-40LE)7.3.1 规格7.3.1.1 紧固件紧固规格应用规格公制英制单向阀弹簧螺栓 6.5 牛z米 57磅英寸控制拉线调节螺母8 牛z米 71磅英寸减振块连接螺母和螺栓80 牛z米 59磅英尺差速器壳体至差速器齿圈螺栓102 牛z米 75磅英尺放油螺塞17 牛z米 13磅英尺油液冷却器进口管螺栓9 牛z米 80磅英寸油液冷却器进口管接头螺母35 牛z米 26磅英尺油液冷却器后出口管卡箍螺栓9 牛z米 80磅英寸油液冷却器后出口管接头螺母35 牛z米 26磅英尺前出口管卡箍螺栓9 牛z米 80磅英寸前出口管接头螺栓35 牛z米 26磅英尺输入速度传感器固定螺栓 5.4 牛z米 48磅英寸手动锁止弹簧螺栓9.8 牛z米 87磅英寸手动阀控制杆轴螺母12 牛z米 106磅英寸下变速驱动桥至发动机固定螺栓73 牛z米 54磅英尺下变速驱动桥至发动机固定螺栓31 牛z米 23磅英尺下变速驱动桥至发动机固定螺栓21 牛z米 15磅英尺储油盘螺栓7 牛z米 62磅英寸机油泵螺栓25 牛z米 18磅英尺储油罐锁板螺栓 5.4 牛z米 48磅英寸机油滤网螺栓9.8 牛z米 87磅英寸输出速度传感器固定螺栓7.4 牛z米 65磅英寸驻车档/空档位置开关螺栓 5.4 牛z米 48磅英寸驻车锁爪托架螺栓7.4 牛z米 65磅英寸行星齿圈螺母－最大29 牛z米 22磅英尺行星齿圈螺母－标准9.8 牛z米 87磅英寸后安装架螺栓60 牛z米 44磅英尺螺塞7.4 牛z米 65磅英寸换档控制杆总成安装螺栓8 牛z米 71磅英寸换档电磁阀螺栓11 牛z米 97磅英寸定子轴螺栓25 牛z米 18磅英尺变速器控制模块固定螺栓 5 牛z米 44磅英寸变矩器螺栓45 牛z米 43磅英尺变速驱动桥接合卡箍螺栓 5.4 牛z米 48磅英寸变速驱动桥壳体板螺栓9.8 牛z米 87磅英寸变速驱动桥外壳螺栓29 牛z米 22磅英尺变速驱动桥后盖螺栓25 牛z米 18磅英尺接头25 牛z 米 18磅英尺上变速驱动桥安装架螺栓60 牛z 米 44磅英尺上变速驱动桥至发动机安装螺栓73 牛z 米 54磅英尺阀体螺栓11 牛z 米 97磅英寸7.3.1.2 变速器一般规格应用规格公制英制制造商AISIN 类型或型号81-40LE 传动比－1档 2.875: 1传动比－2档 1.568: 1传动比－3档 1.000: 1传动比－4档0.697: 1倒档2.300: 1主减速器传动比3.750: 1机油容量 5.6升5.9 夸脱变速器油液类型ISU DEXTRON III ,EDSM8026B7.3.1.1 紧固件紧固规格（续）应用规格公制英制垫圈厚度公制英制0.95 毫米0.0374 英寸1 毫米0.0394 英寸1.05 毫米0.0413 英寸1.1 毫米0.0433 英寸1.15 毫米0.0453 英寸1.2 毫米0.0472 英寸垫圈厚度（续）公制英制垫片厚度应用规格公制英制标记 A 1.8 毫米0.0709 英寸标记 B 1.85 毫米0.0728 英寸标记 C 1.9 毫米0.0748 英寸标记 D 1.95 毫米0.0768 英寸标记 E 2 毫米0.787 英寸标记 F 2.05 毫米0.0807 英寸标记 G 2.08 毫米0.0819 英寸标记 H 2.11 毫米0.0831 英寸标记 J 2.14 毫米0.0843 英寸标记 K2.17 毫米0.0854 英寸标记 K 2.17 毫米0.0854 英寸标记 L 2.2 毫米0.0866 英寸标记 M 2.23 毫米0.0878 英寸标记 N 2.26 毫米0.089 英寸标记 P 2.29 毫米0.0902 英寸标记 Q 2.32 毫米0.0913 英寸标记 R 2.35 毫米0.0925 英寸标记 S 2.4 毫米0.0945 英寸标记 T 2.45 毫米0.0965 英寸标记 U 2.5 毫米0.0984 英寸标记 V 2.55 毫米0.1004 英寸标记 W 2.6 毫米0.1024 英寸标记 X 2.65 毫米0.1043 英寸标记 Y2.7 毫米0.1063 英寸调整垫片厚度应用规格公制英制标记 1 1.70 毫米0.0669 英寸标记 2 1.75 毫米0.0689 英寸标记 3 1.80 毫米0.0709 英寸标记 4 1.85 毫米0.0728 英寸标记 5 1.90 毫米0.0748 英寸标记 6 1.93 毫米0.0760 英寸标记 7 1.96 毫米0.0772 英寸标记 A 1.99 毫米0.0783 英寸标记 B 2.02 毫米0.0795标记 C 2.05 毫米0.0807 英寸标记 D 2.08 毫米0.0819 英寸标记 E 2.11 毫米0.0831 英寸标记 F 2.14 毫米0.0843 英寸标记 G 2.17 毫米0.0854 英寸标记 H 2.20 毫米0.0866 英寸标记 K 2.25 毫米0.0886 英寸标记 L 2.30 毫米0.0906 英寸标记 M 2.35 毫米0.0925 英寸标记 N 2.40 毫米0.0945 英寸标记 P 2.45 毫米0.0965 英寸标记 Q 2.50 毫米0.0984 英寸标记 R2.55 毫米0.1004 英寸垫片厚度（续）应用规格公制英制标记 S 2.60 毫米0.1024 英寸标记 U 2.65 毫米0.1043 英寸标记 W2.70 毫米0.1063 英寸法兰厚度标记活塞行程厚度公制英制公制英制00.738-0.949 毫米0.02905-0.03736 英寸 3.0 毫米0.118 英寸10.950-1.149 毫米0.03740-0.04524 英寸 3.2 毫米0.126 英寸2 1.150-1.349 毫米0.04528-0.05311 英寸 3.4 毫米0.134 英寸3 1.350-1.549 毫米0.05315-0.06098 英寸 3.6 毫米0.142 英寸01.550-1.702 毫米0.06102-0.06701 英寸3.8 毫米0.150 英寸储能器弹簧弹簧自由长度外径颜色公制英制超速档(O/D)和2档制动器47.13 毫米/16.0 毫米 1.8555 英寸/0.630 英寸粉红色前进档离合器57.90 毫米/17.2 毫米 2.2795 英寸/0.677 英寸-直接档离合器57.20 毫米/17.5 毫米2.2520 英寸/0.689 英寸绿色7.3.1.3 变速器传动比档位传动比1档 2.8752档 1.5683档 1.0004档0.697倒档 2.300中间轴1.019差速器 1.4升双顶置凸轮轴4.0527.3.1.4 油液容量规格应用规格公制英制变速器油－排放和重新加注2.1升 2.2 夸脱变速器油－干加注－ 1.4升双顶置凸轮轴5.8升6.2 夸脱调整垫片厚度（续）应用规格公制英制7.3.1.5 换档速度经济模式（1.4升双顶置凸轮轴）1375547动力模式（1.4升双顶置凸轮轴）1375548上坡1模式（1.4升双顶置凸轮轴）1375549上坡2模式（1.4升双顶置凸轮轴）1375550下坡2模式（1.4升双顶置凸轮轴）7.3.1.6 管路压力应用规格公制英制在驱动档范围内怠速 3.9-4.2 千克/厘米2 55-60 磅/平方英寸失速11.3-12.5 千克/厘米2 161-178 磅/平方英寸在倒档范围内怠速 6.0-6.9 千克/厘米2 85-98 磅/平方英寸失速16.2-18.6 千克/厘米2 230-265 磅/平方英寸13755517.3.2 示意图和布线图7.3.2.1 模块电源、接地、故障指示灯(MIL)、保持灯和串行数据7.3.2.2 变矩器离合器(TCC)和变速器电磁阀59875217.3.2.3 车速和输入速度传感器1665417.3.2.4 驻车档/空档位置(PNP)开关1456611C7.3.3 部件定位图7.3.3.1 自动变速器电子部件视图电子部件视图图标(1)变速器控制模块(TCM)线束连接器(2)输入速度传感器(ISS)连接器(3)变速驱动桥线束(4)电磁阀连接器(5)驻车档/空档位置(PNP)开关(6)输出轴速度(OSS)传感器（车速传感器(VSS)）(7)输出轴速度(OSS)连接器(8)变速器控制模块(TCM)12485407.3.3.2 分解视图壳体和相关零件(1/2)图标(1)通气软管(2)卡箍(3)通气塞(4)O形圈(5)垫圈(6)放油螺塞(7)O形圈(8)螺塞(9)O形圈(10)机油冷却器进口管接头(11)O形圈(12)机油冷却器出口管接头(13)输入轴速度(ISS)传感器1248534壳体和相关零件(2/2) 图标(1)油封(2)变速驱动桥外壳(3)储油罐板(4)变速驱动桥供油管(5)弹簧(6)单向阀管卡箍(7)密封衬垫(8)制动鼓衬垫(9)差速器供油管(10)O形圈(11)变速驱动桥导线(12)扭力弹簧(13)变速驱动桥供油管卡箍(14)驻车锁爪(15)手动阀控制杆(16)隔垫(17)油封(18)驻车档/空档位置开关(19)锁紧垫圈(20)控制杆(21)垫圈(22)弹簧(23)O形圈(24)超速档制动器储能器活塞(25)O形圈(26)弹簧1248535(27)O形圈(28)前进档离合器储能器活塞(29)O形圈(30)O形圈(31)直接档离合器储能器活塞(32)O形圈(33)弹簧(34)手动锁止弹簧(35)销(36)驻车锁定拉杆(37)驻车锁爪轴(38)手动阀控制杆轴(39)驻车锁爪托架(40)储油盘(41)衬垫(42)磁铁(43)机油滤网(44)衬垫(45)阀体内部部件图标(1)行星齿圈(2)O形圈(3)1档和倒档制动器活塞(4)O 形圈1248537(5)1档和倒档制动器活塞回位弹簧(6)片(7)盘(8)法兰(9)卡环(10)行星齿轮(11)止推垫圈(12)2号单向离合器(13)抗振卡夹(14)法兰(15)盘(16)片(17)2档制动器活塞回位弹簧(18)O形圈(19)2档制动器活塞(20)O形圈(21)2档制动器离合器油缸(22)卡环(23)止推轴承座圈(24)前行星太阳齿轮(25)止推轴承座圈(26)单向离合器总成(27)止推垫圈(28)后行星太阳齿轮(29)卡环(30)法兰(31)盘(32)片(33)止推轴承座圈(34)止推滚针轴承(35)前进档离合器毂(36)止推轴承座圈(37)止推滚针轴承(38)止推轴承座圈(39)前进档和倒档离合器总成(40)止推滚针轴承(41)卡环(42)超速档制动器回位弹簧(43)超速档制动器活塞(44)O形圈(45)密封圈(46)变速驱动桥后盖(47)密封衬垫(48)O形圈(49)螺塞差速器和机油泵图标(1)侧轴承外座圈(2)垫片(3)外滚锥轴承座圈(4)中间轴从动齿轮(5)油封(6)变速驱动桥壳体板(7)密封衬垫(8)中间轴从动齿轮(9)直接档离合器毂(10)止推轴承座圈(11)直接档离合器总成(12)止推滚针轴承(13)差速器壳体(14)机油泵1248538轴承和座圈的安装和说明标记前座圈直径止推轴承直径后座圈直径内侧外侧内侧外侧内侧外侧1--32.5 毫米（1.280 英寸）48.5 毫米（1.909 英寸）--2--17.8 毫米（0.701 英寸）30.2 毫米（1.189 英寸）20.5 毫米（0.807 英寸）32.6 毫米（1.283 英寸）319.3 毫米（0.760 英寸）29.0 毫米（1.142 英寸）----4--42.5 毫米（1.673 英寸）57.5 毫米（2.264 英寸）--534.95 毫米（1.3670 英寸）45.50 毫米（1.7913 英寸）33.3 毫米（1.311 英寸）46.5 毫米（1.831 英寸）--619.3 毫米（0.760 英寸）30.6 毫米（1.205 英寸）18.1 毫米（0.713 英寸）29.6 毫米（1.165 英寸）18.1 毫米（0.713 英寸）28.2 毫米（1.110 英寸）1248539换档控制机构图标(1)螺母(2)换档控制杆总成(3)螺栓(4)拉线紧固件(5)卡箍(6)E形圈(7)螺栓(8)换档控制拉线(9)换档程序开关(10)换档指示灯7--43.2 毫米（1.701 英寸）62.0 毫米（2.441 英寸）--标记前座圈直径止推轴承直径后座圈直径内侧外侧内侧外侧内侧外侧12485337.3.3.3 连接器端视图自动变速器连接器连接器零件信息z Yazaki 7283-1407-40z10路（灰色）针脚导线颜色电路号码功能1PU（紫色）898变速器油液温度传感器信号2PK（粉红色）1224正时阀控制3RD（红色）1226压力控制电磁阀控制4D-BU（深蓝色）1225变矩器离合器电磁阀控制5L-GN（浅绿色）1222换档电磁阀1控制6OG/BK（橙色/黑色）586变速器油液温度传感器低参考电压7--未使用8YE/BK（黄色/黑色）1227低参考电压9--未使用10YE/BK（黄色/黑色）1223换档电磁阀2控制1481269输入轴速度(ISS)传感器连接器零件信息z Yazaki 7283-8125-90z2路F（绿色）针脚导线颜色电路号码功能1YE/BK（黄色/黑色）1297输入轴速度(ISS)传感器低电平信号2D-BU/WH（深蓝色/白色）1296输入轴速度(ISS)传感器高电平信号驻车档/空档位置(PNP)开关（1.4升）连接器零件信息z Yazaki 7283-1909-40z9路F（灰色）针脚导线颜色电路号码功能1D-GN/YE（深绿色/黄色）2382驻车档/空档位置(PNP)开关驻车档信号148127014812762D-GN/WH（深绿色/白色）2383驻车档/空档位置(PNP)开关倒档信号3PK（粉红色）839点火1电压4PK（粉红色）2381驻车档/空档位置(PNP)开关2档信号5YE（黄色）2381驻车档/空档位置(PNP)开关空档信号6BK（黑色）51接地7WH（白色）2377驻车档/空档位置(PNP)开关驱动档信号8GY （灰色）2380驻车档/空档位置(PNP)开关低速档信号9BN（棕色）323驻车档/空档位置(PNP)开关信号驻车档/空档位置(PNP)开关（1.4升）（续）连接器零件信息z Yazaki 7283-1909-40z9路F（灰色）针脚导线颜色电路号码功能1481276换档程序开关连接器零件信息z KET MG 610366z4路F PCB 040系列（白色）针脚导线颜色电路号码功能1D-GN/WH（深绿色/白色）1135变速器保持信号2BN/WH(棕色/白色）309右驻车灯供电电压3BK（黑色）450接地4BK（黑色）450接地1467047变速器控制模块(TCM)-A连接器零件信息z AMP 1318756-1z24路F 025/090 SER 26POS PLUG ASSY（白色）针脚导线颜色电路号码功能1BK/WH（黑色/白色）51接地2YE/BK（黄色/黑色）1227低参考电压3--未使用4RD（红色）1226压力控制电磁阀控制5D-BU（深蓝色）1225变矩器离合器电磁阀控制6PK（粉红色）839点火1电压7YE（黄色）710CAN串行数据低电平8-10--未使用11PU（紫色）898变速器油液温度传感器信号12OG/BK（橙色/黑色）586变速器油液温度传感器低参考电压13--未使用14PK（粉红色）1224正时阀控制15YE/BK（黄色/黑色）1223换档电磁阀2控制16L-GN（浅绿色）1222换档电磁阀1控制17PU（紫色）1807CAN串行数据高电平148127818-22--未使用23BK/WH（黑色/白色）51接地24OG（橙色）440蓄电池正电压变速器控制模块(TCM)-A（续）连接器零件信息z AMP 1318756-1z24路F 025/090 SER26POS PLUG ASSY（白色）针脚导线颜色电路号码功能1481278变速器控制模块(TCM)B连接器零件信息z AMP 1318757-1z26路F 025/090 SER 24POS PLUG ASSY（白色）针脚导线颜色电路号码功能1D-GN/WH（深绿色/白色）2383驻车档/空档位置(PNP)开关倒档信号L-GN（浅绿色）24倒车灯供电电压2--未使用3YE（黄色）1481保持电机指示灯控制4D-GN/WH（深绿色/白色）1135变速器保持信号5--未使用6D-BU/WH（深蓝色/白色）1296输入轴速度(ISS)传感器高电平信号7WH（白色）2377驻车档/空档位置(PNP)开关驱动档信号8YE（黄色）2381驻车档/空档位置(PNP)开关空档信号9-15--未使用16YE/BK（黄色/黑色）1297输入轴速度(ISS)传感器低电平信号17--未使用18GY（灰色）2380驻车档/空档位置(PNP)开关低速档信号19PK（粉红色）2384驻车档/空档位置(PNP)开关2档信号20D-GN/YE（深绿色/黄色）2382驻车档/空档位置(PNP)开关驻车档信号148127721--未使用22L-BU（浅蓝色）20停车灯供电电压/停车灯开关信号23D-BU（深蓝色）2051串行数据24--未使用25D-GN/WH（深绿色/白色）817车速信号26--未使用变速器控制模块(TCM)B（续）连接器零件信息z AMP 1318757-1z26路F 025/090 SER24POS PLUG ASSY（白色）针脚导线颜色电路号码功能1481277车速传感器(VSS)连接器零件信息z Yazaki 7283-1232z3路F（黑色）针脚导线颜色电路号码功能1PK（粉红色）839点火1电压2BK/WH（黑色/白色）51接地3D-GN/WH（深绿色/白色）817车速信号14812797.3.4 外观识别7.3.4.1 自动变速器部件机油泵图标(1)机油泵体(2)机油泵主动齿轮(3)机油泵从动齿轮(4)定子轴(5)螺栓1248541直接档离合器图标(1)密封圈(2)输入轴分总成(3)O形圈(4)活塞(5)O形圈(6)回位弹簧(7)卡环(8)片(9)盘(10)法兰(11)卡环1248543行星齿圈图标(1)卡环(2)行星齿圈法兰(3)行星齿圈1248544单向离合器图标(1)卡环(2)单向离合器(3)第二制动毂(4)夹持器1248545前进档和倒档离合器图标(1)密封圈(2)法兰(3)盘(4)片(5)法兰(6)卡环(7)法兰(8)盘(9)片(10)卡环(11)离合器平衡器(12)前进档离合器回位弹簧(13)前进档离合器活塞(14)O形圈(15)前进档离合器鼓(16)O形圈(17)中间轴分总成1248546中间轴从动齿轮图标(1)外滚锥轴承座圈(2)滚锥轴承(3)中间轴主动齿轮(4)中间轴从动齿轮(5)滚锥轴承(6)外滚锥轴承座圈1225573阀体图标(1)手动阀(2)上阀体(3)阀体板(4)压力控制电磁阀(5)下阀体(6)锁止电磁阀(7)正时电磁阀(8)O形圈(9)O形圈(10)O形圈(11)2号电磁阀(12)1号电磁阀1225574图标(1)盖(2)衬垫(3)盖板(4)衬垫(5)单向球(6)弹簧(7)单向阀(8)钢球(9)弹簧(10)限压阀弹簧座1225575上阀体图标(1)键(2)套管(3)弹簧(4)柱塞(5)锁止控制阀(6)倒档控制阀(7)弹簧(8)键(9)孔塞(10)弹簧(11)3-4档换档阀(12)弹簧(13)O形圈(14)倒档离合器储能器活塞(15)O形圈(16)上阀体盖(17)弹簧(18)O形圈(19)第二制动器储能器活塞(20)O形圈(21)弹簧(22)3-4档换档正时阀(23)柱塞(24)1号单向阀(25)钢球(26)2号单向阀1225577(27)键(28)键(29)孔塞(30)辅助调节器阀(31)弹簧在重新装配期间，参见如下弹簧规格，以区分不同的弹簧。

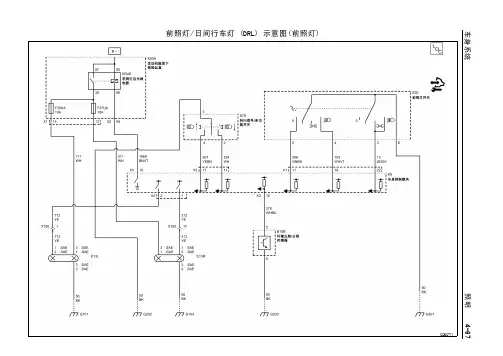

车身系统照明4-67前照灯/日间行车灯(DRL)示意图(前照灯)22027114-68照明车身系统4.3.2.2雾灯示意图车身系统照明4-69雾灯示意图(前雾灯)22028024-70照明车身系统雾灯示意图(后雾灯)2202810车身系统照明4-71 4.3.2.3车外灯示意图4-72照明车身系统车外灯示意图(驻车灯（第1页，共2页）)2202815车身系统照明4-73车外灯示意图(驻车灯（第2页，共2页）)22028194-74照明车身系统车外灯示意图(转向信号灯（第1页，共2页）)2202823车身系统照明4-75车外灯示意图(转向信号灯（第2页，共2页）)22028254-76照明车身系统车外灯示意图(制动灯)2202828车身系统照明4-77车外灯示意图(倒车灯)22028304-78照明车身系统4.3.2.4车内灯示意图车身系统照明4-79车内灯示意图(顶灯和阅读灯、遮阳板灯和手套箱灯)22028334-80照明车身系统车内灯示意图(照明灯身（第1页，共2页）)2202836车身系统照明4-81车内灯示意图(照明灯身（第2页，共2页）)22028374-82照明车身系统4.3.2.5车内灯变光示意图车身系统照明4-83车内灯变光示意图22028384-84照明车身系统4.3.3诊断信息和程序4.3.3.1DTC B096A诊断说明•在使用此诊断程序之前，务必执行“诊断系统检查-车辆”。
•关于诊断方法的概述，查阅“基于策略的诊断”。
•“诊断程序说明”提供每种诊断类别的概述。
故障诊断码说明DTCB096A01:危险警告灯开关背景灯电路对蓄电池短路DTCB096A02:危险警告灯开关背景灯电路对搭铁短路DTCB096A04:危险警告灯开关背景灯电路开路故障诊断信息电路对搭铁短路开路/电阻过大对电压短路信号性能车内背景灯控制B096A02**B096A04**B096A01*—*危险警告背景灯以最大亮度点亮且不能变光**危险警告背景灯不点亮电路/系统说明车身控制模块(BCM)通过仪表板组合仪表变光参考电压电路向仪表板组合仪表灯变光器开关提供一个参考电压，仪表板组合仪表灯变光器开关是前照灯开关的一部分。
