【精品】驻极体话筒的前置放大电路设计

1.驻极体话筒驱动电路设计上图为一驻极体话筒驱动电路，当有声音时，LED会亮。

1）认识图中向关元器件。

2）分析其工作原理。

3）在万能板上搭建该电路。

4）用示波器观察测试有声音和无声音时该电路A，B，C，D，E五点的波形，记录下来。

5）比较一下电路的灵敏性，怎样提高电路的灵敏度？2.DC-DC电源模块1）认识图中相关元器件。

2）阅读芯片LM2576的文档，分析其工作原理。

3）在万能板上搭建该电路。

4）输入9V时，调整电位器R2，测量输出电压范围，并记录。

5）测试电压调整率：查阅模拟电路相关书籍和资料，了解电压调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V增大输入电压，测量输出电压，记录数据6）测试负载调整率：查阅模拟电路相关书籍和资料，了解负载调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至最大)。

调整功率电位器，减小负载电阻，测量输出电压，记录数据（注意，电阻值不可过小）7）测试纹波电压：查阅模拟电路相关书籍和资料，了解纹波电压的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至2欧姆)。

用示波器AC/5mV测量输出电压，记录波形最大值,可以调节功率电位器，观察输出波形8）效率测试：查阅模拟电路相关书籍和资料，了解效率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至2欧姆)。

测量输如电压和电流。

计算效率。

3.线性电源模块D21）认识图中相关元器件。

2）阅读芯片LM317的文档，分析其工作原理。

3）在万能板上搭建该电路。

4）输入9V时，调整电位器R2，测量输出电压范围，并记录。

5）测试电压调整率：查阅模拟电路相关书籍和资料，了解电压调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V增大输入电压，测量输出电压，记录数据6）测试负载调整率：查阅模拟电路相关书籍和资料，了解负载调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

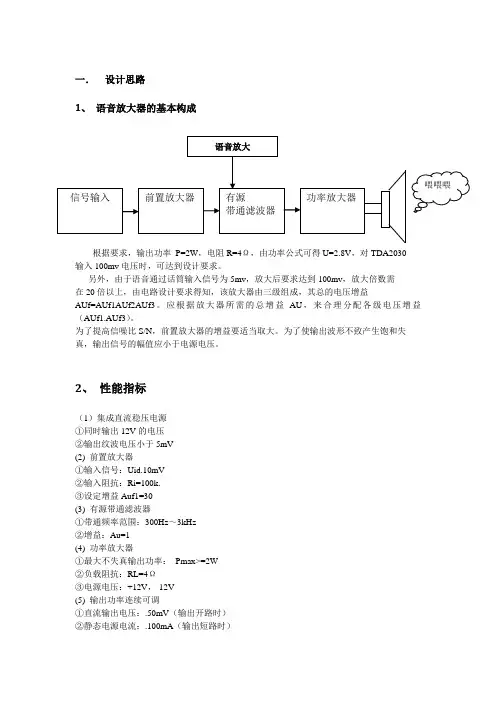

一．设计思路1、语音放大器的基本构成根据要求，输出功率P=2W，电阻R=4Ω，由功率公式可得U=2.8V，对TDA2030输入100mv电压时，可达到设计要求。

另外，由于语音通过话筒输入信号为5mv，放大后要求达到100mv，放大倍数需在20倍以上，由电路设计要求得知，该放大器由三级组成，其总的电压增益AUf=AUf1AUf2AUf3。

应根据放大器所需的总增益AU，来合理分配各级电压增益（AUf1.AUf3）。

为了提高信噪比S/N，前置放大器的增益要适当取大。

为了使输出波形不致产生饱和失真，输出信号的幅值应小于电源电压。

2、性能指标（1）集成直流稳压电源①同时输出12V的电压②输出纹波电压小于5mV(2) 前置放大器①输入信号：Uid.10mV②输入阻抗：Ri=100k.③设定增益Auf1=30(3) 有源带通滤波器①带通频率范围：300Hz～3kHz②增益：Au=1(4) 功率放大器①最大不失真输出功率：Pmax>=2W②负载阻抗：RL=4Ω③电源电压：+12V，-12V(5) 输出功率连续可调①直流输出电压：.50mV（输出开路时）②静态电源电流：.100mA（输出短路时）3、要求（1）选取单元电路及元件根据设计要求和已知条件，确定集成直流稳压电源、前置放大电路、有源带通滤波器电路、功率放大电路的方案，计算和选取单元电路的元件参数。

（2）前置放大电路的组装与调试测量前置放大电路的电压增益AUd、输入电阻Ri等各项技术指标，并与设计要求值进行比较。

（3）有源带通滤波器的组装与调试测量有源带通滤波电路的电压增益AUd、带宽BW，并与设计要求值进行比较。

（4）功率放大电路的组装与调试测量功率放大电路的最大不失真输出功率Po,max、电源供给功率PDC、输出功率.、直流输出电压、静态电源电流等技术指标。

（5）整体电路的调试与试听（6）应用Multisim软件对电路进行仿真。

分析一下内容：前置放大器差模电压增益、共模电压增益、差模输入电阻、共模抑制比、有源带通滤波器的幅频响应。

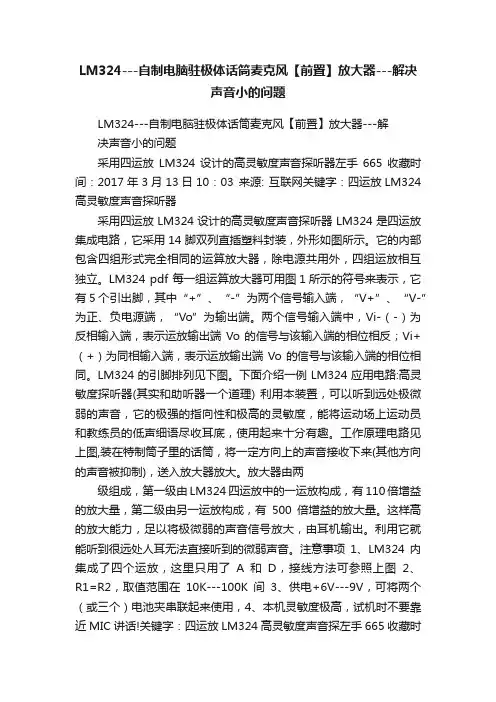

LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见下图。

下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。

工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。

放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。

这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。

利用它就能听到很远处人耳无法直接听到的微弱声音。

注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。

话筒放大器电路图大全（六款话筒放大器电路设计原理图详解）话筒放大器简称“话放”，是对话筒输入的信号进行放大的设备。

话放的全称是：话筒专用“前置”放大器，现在很多高档话放采用“电子管”放大，目的是要得到“电子管”的柔美韵味。

其实话放不仅仅是“功率放大”的单纯功能，很多还包含参量均衡、压缩器、幻向供电等等功能，特别是压缩器和参量均衡器。

很多话放设备还拥有高采集率的A/D模数转换器，将话筒的模拟信号转换成数字音频信号，输出AES等等数字音频格式。

话筒放大器的基本组成结构为压限器、均衡效果器、扑声消除器、嘶声消除器、噪声门等。

无论我们把话筒插在调音台上，声卡上，或是卡拉OK机上，这些设备都有一个（或多个）话放，那么，还有一种是独立工作的话放，他只负责把话筒信号放大并且进行一些必要的处理，然后变成线路输出信号再输出出去。

话筒放大器电路图设计（一）原理图如下图所示，采用MC2830形成语音电路。

传统的语音电路无法区分语音和噪声的输入信号。

在嘈杂的环境，往往是开关引起的噪音，为了克服这一弱点。

语音电路一级以上的噪声，这样做是利用不同的语音和噪声波形。

语音波形通常有广泛的变化幅度，而噪音波形更稳定。

语音激活取决于R6。

语音激活的敏感性降低，如果R6变化14K到7.0k，从3分贝到8分贝以上的噪音。

话筒放大器电路图设计（二）巧用NE5532作平衡输入话筒放大器电路图一般单端不平衡输入话筒放大器，无论指标做得多高，都无法抑制话筒引入的共模干扰信号，使信噪比受到局限。

这里介绍的采用NE5532高速运算放大器制作的平衡输入话筒放大器则无此缺点，信噪比可以做得很高，能满足专业级的要求，且电路简单，制作方便。

平衡输入话筒放大器的电路见下图所示。

电路核心为3只运算放大器，实际只要用两块运算放大器，还多出1只运放可移作它用，如作音调控制，或再添一块运算放大器组成两路平衡输人话筒放大器。

电路原理：由Cannon（卡依）插座平衡输入的话筒信号经Rl-R4组成的阻抗匹配和抗射频干扰网络后分别进入两只远放的同相输入端进行放大，R5-R7决定两只运放的增益（约为34dB）。

1.驻极体话筒驱动电路设计上图为一驻极体话筒驱动电路，当有声音时，LED会亮。

1）认识图中向关元器件。

2）分析其工作原理。

3）在万能板上搭建该电路。

4）用示波器观察测试有声音和无声音时该电路A，B，C，D，E五点的波形，记录下来。

5）比较一下电路的灵敏性，怎样提高电路的灵敏度？2.DC-DC电源模块1）认识图中相关元器件。

2）阅读芯片LM2576的文档，分析其工作原理。

3）在万能板上搭建该电路。

4）输入9V时，调整电位器R2，测量输出电压范围，并记录。

5）测试电压调整率：查阅模拟电路相关书籍和资料，了解电压调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V增大输入电压，测量输出电压，记录数据6）测试负载调整率：查阅模拟电路相关书籍和资料，了解负载调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至最大)。

调整功率电位器，减小负载电阻，测量输出电压，记录数据（注意，电阻值不可过小）7）测试纹波电压：查阅模拟电路相关书籍和资料，了解纹波电压的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至2欧姆)。

用示波器AC/5mV测量输出电压，记录波形最大值,可以调节功率电位器，观察输出波形8）效率测试：查阅模拟电路相关书籍和资料，了解效率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

然后输出负载接一100W 0~300欧姆的功率电位器(先把阻值调至2欧姆)。

测量输如电压和电流。

计算效率。

3.线性电源模块D21）认识图中相关元器件。

2）阅读芯片LM317的文档，分析其工作原理。

3）在万能板上搭建该电路。

4）输入9V时，调整电位器R2，测量输出电压范围，并记录。

5）测试电压调整率：查阅模拟电路相关书籍和资料，了解电压调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V增大输入电压，测量输出电压，记录数据6）测试负载调整率：查阅模拟电路相关书籍和资料，了解负载调整率的概念输入电压设为9V，输出空载，调电位器，使输出为5V。

目录第一章摘要 (2)第二章引言 (2)第三章基本原理 (2)3.1驻极体话筒原理概述 (2)3.2前置放大电路的原理概述 (4)第四章参数设计及运算 (4)4.1结构设计 (4)4.2测量电路的设计与参数计算 (4)4.2.1 放大电路的简化模型 (4)4.2.2中频段通带增益的估算 (6)4.2.4 下限截止频率的估算 (7)4.2.5 具体参数设计 (8)4.3仿真结果 (9)第五章误差分析 (10)5.1理论计算中的误差分析 (11)5.2运算放大器的非理想误差分析 (11)第六章结论 (12)第七章心得体会 (12)参考文献 (14)第一章摘要驻极体前置放大器是基本的低电平音频放大电路，因为可能要处理大动态范围的信号电平、多种类型的驻极体话筒以及各种等级的信号源阻抗，所以它有丰富多样的组成形式。

这些因素都会影响特定应用场合的电路优化。

本课程设计讨论的主要是驻极体话筒的前置放大电路设计。

第二章引言随着我国通讯事业的迅猛发展，对驻极体传声器的需求也越来越大。

目前，一些小型的驻极体传声器虽然可以将场效应管集成于传声器内部，但由于高端产品的售价高昂，低端产品传声器的精度和灵敏度又无法保证，再加上传统的前置放大器体积又过于庞大。

因此，设计一种体积尽可能小，成本低廉而性能优良的前置放大器具有十分重要的意义。

第三章基本原理3.1 驻极体话筒原理概述传声器是一种将声信号转变为相应的电信号的电声换能器。

驻极体传声器是一种用驻极体材料制造的新型传声器。

它具有结构简单、灵敏度高等优点，被广泛应用于语言拾音、声信号检测等方面。

驻极体传声器内部主要包括声电转换和阻抗变换两部分。

声电转换部分包括振膜、极板、空隙三部分。

声电转换的关键元件是振动膜，它是一片极。

驻极体麦克风电路原理
驻极体麦克风是一种常用的电容式麦克风，其原理基于电容变化。

其电路原理如下：
1. 构成驻极体麦克风的主要组成部分包括电容式传感器和放大电路。

2. 电容式传感器由一个细而轻的金属膜（振动膜）与固定的金属板（驻极板）组成，形成一个电容。

当声波通过振动膜时，振动膜会产生微小的位移，从而改变电容的值。

3. 放大电路用于放大驻极板和振动膜之间微弱的电容变化信号。

4. 放大电路一般包括一个低噪声的预放大器和一个后级放大器。

预放大器对微弱的电容变化信号进行放大和滤波，后级放大器进一步放大信号以增加输出电平。

5. 驻极体麦克风电路通常还包括直流偏置电路，用于给驻极板施加一个稳定的直流电压以保持麦克风的工作正常。

总之，驻极体麦克风电路通过将声音转化为电容变化信号，并经过放大与处理，最终输出声波的电信号。

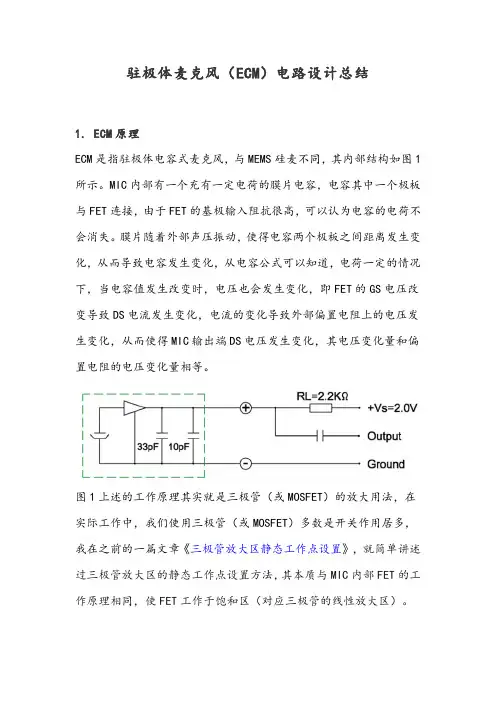

驻极体麦克风（ECM）电路设计总结1. ECM原理ECM是指驻极体电容式麦克风，与MEMS硅麦不同，其内部结构如图1所示。

MIC内部有一个充有一定电荷的膜片电容，电容其中一个极板与FET连接，由于FET的基极输入阻抗很高，可以认为电容的电荷不会消失。

膜片随着外部声压振动，使得电容两个极板之间距离发生变化，从而导致电容发生变化，从电容公式可以知道，电荷一定的情况下，当电容值发生改变时，电压也会发生变化，即FET的GS电压改变导致DS电流发生变化，电流的变化导致外部偏置电阻上的电压发生变化，从而使得MIC输出端DS电压发生变化，其电压变化量和偏置电阻的电压变化量相等。

图1上述的工作原理其实就是三极管（或MOSFET）的放大用法，在实际工作中，我们使用三极管（或MOSFET）多数是开关作用居多，我在之前的一篇文章《三极管放大区静态工作点设置》，就简单讲述过三极管放大区的静态工作点设置方法，其本质与MIC内部FET的工作原理相同，使FET工作于饱和区（对应三极管的线性放大区）。

2. ECM参数规格根据上述参考文章的讲解，要想MIC输出电压的动态范围最大，需要合适的偏置电阻将正极+输出电压设置在Vs的一半。

根据MIC规格书中的电气参数可知（图2），静态电流为500uA，因此RL=（Vs-V+）/Idss=（2-1）V/500uA=2K，实际选择了2.2K，相差不大。

这也是多数MIC推荐的工作条件：2V偏置电压、2.2K偏置电阻。

在此条件下，可以计算得出MIC两端的静态电压Vbias=2-2.2K*500uA=0.9V。

图2设定好偏置电阻后，我们需要确定MIC输出的交流电压，因为真正有用的声音信息包含在交流电压信号中。

根据模电MOSFET交流等效模型可得，MIC的交流等效电路如图3所示。

由于FET的rgs很大，所以膜片电容上的电荷基本不会放电消失；由于rd相对RL很大，并联之后可以忽略rd，因此MIC的交流输出电压V=gmVgs*RL，由此可知，要想获得较大的有效交流输出信号，可以增大偏置电阻RL。

LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题LM324---自制电脑驻极体话筒麦克风【前置】放大器---解决声音小的问题采用四运放LM324设计的高灵敏度声音探听器左手665收藏时间：2017年3月13日10：03 来源: 互联网关键字：四运放LM324 高灵敏度声音探听器采用四运放LM324设计的高灵敏度声音探听器LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。

它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。

LM324 pdf 每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。

两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反；Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。

LM324的引脚排列见下图。

下面介绍一例LM324应用电路:高灵敏度探听器(其实和助听器一个道理) 利用本装置，可以听到远处极微弱的声音，它的极强的指向性和极高的灵敏度，能将运动场上运动员和教练员的低声细语尽收耳底，使用起来十分有趣。

工作原理电路见上图,装在特制筒子里的话筒，将一定方向上的声音接收下来(其他方向的声音被抑制)，送入放大器放大。

放大器由两级组成，第一级由LM324四运放中的一运放构成，有110倍增益的放大量，第二级由另一运放构成，有500倍增益的放大量。

这样高的放大能力，足以将极微弱的声音信号放大，由耳机输出。

利用它就能听到很远处人耳无法直接听到的微弱声音。

注意事项1、LM324内集成了四个运放，这里只用了A和D，接线方法可参照上图2、R1=R2，取值范围在10K---100K间3、供电+6V---9V，可将两个（或三个）电池夹串联起来使用，4、本机灵敏度极高，试机时不要靠近MIC讲话!关键字：四运放LM324 高灵敏度声音探左手665收藏时间：2017年3月13日10：03自制电脑驻极体话筒麦克风放大器，解决电脑麦克风声音小的问题。
