供料单元的安装与调试

第二章供料单元的安装与调试2.1 供料单元的结构2.1.1 供料单元的元件认知供料单元是YL-335A中的起始单元，在整个系统中，起着向系统中的其他单元提供原料的作用。

具体的功能是：按照需要将放置在料仓中待加工工件（原料）自动地推出到物料台上，以便输送单元的机械手将其抓取，输送到其他单元上。

如图2-1所示为供料单元实物的全貌。

图2-1供料单元实物的全貌2.1.2供料单元的结构组成供料单元的结构组成如图2-2所示。

其主要结构组成为：工件推出与支撑，工件漏斗，阀组，端子排组件，PLC，急停按钮和启动/停止按钮，走线槽、底板等。

图2-2 供料单元的主要结构组成1．工件推出与支撑及漏斗部分该部分如图2-3所示。

用于储存工件原料，并在需要时将料仓中最下层的工件推出到物料台上。

它主要由大工件装料管、推料气缸、顶料气缸、磁感应接近开关、漫射式光电传感器组成。

图2-3 进料模块和物料台该部分的工作原理是：工件垂直叠放在料仓中，推料缸处于料仓的底层并且其活塞杆可从料仓的底部通过。

当活塞杆在退回位置时，它与最下层工件处于同一水平位置，而夹紧气缸则与次下层工件处于同一水平位置。

在需要将工件推出到物料台上时，首先使夹紧气缸的活塞杆推出，压住次下层工件；然后使推料气缸活塞杆推出，从而把最下层工件推到物料台上。

在推料气缸返回并从料仓底部抽出后，再使夹紧气缸返回，松开次下层工件。

这样，料仓中的工件在重力的作用下，就自动向下移动一个工件，为下一次推出工件做好准备。

为了使气缸的动作平稳可靠，气缸的作用气口都安装了限出型气缸截流阀。

气缸截流阀的作用是调节气缸的动作速度。

截流阀上带有气管的快速接头，只要将合适外径的气管往快速接头上一插就可以将管连接好了，使用时十分方便。

图2-4是安装了带快速接头的限出型气缸截流阀的气缸外观。

图2-4 安装上气缸节流阀的气缸图2-5是一个双动气缸装有两个限出型气缸节流阀的连接和调节原理示意图，当调节节流阀A时，是调整气缸的伸出速度，而当调节节流阀B时，是调整气缸的缩回速度。

供料单元电路部分安装与调试1.教学分析
2.教学实施
②接线：光电开关的出输出线有3根，分别为棕色线正极，蓝色线负极，以及黑色线
输出，在连接时，棕色线和直流电源的正极相连，蓝色线和直流电源的负极相连。

黑色线和PLC的输入点相连。

（3）金属接近开关安装接线
①作用：用来检测推出来的工件是否为金属工件。

当有金属工件推出时，金属接近开
关发出感应信号，告诉系统这次推出的工件为金属工件。

②接线：与光电开关接线相同。

2.供料单元装置侧接线
3.供料单元PLC侧接线
（1）PLC侧接线端子：PLC侧接线端子排为双层两列端子，左边较窄的一列主要接PLC的输出接口，右边较宽的一列接PLC的输入接口，两列中的下两层分别接24V电源端子和0V端子。

（2）PLC侧信号
课堂
总结
(1)总结本次课知识体系及要点；
(2)进一步巩固本次课内容；
3.课后安排。

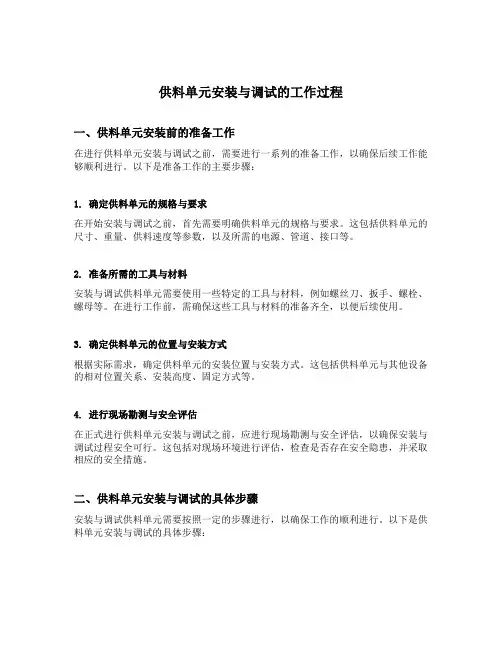

供料单元安装与调试的工作过程一、供料单元安装前的准备工作在进行供料单元安装与调试之前，需要进行一系列的准备工作，以确保后续工作能够顺利进行。

以下是准备工作的主要步骤：1. 确定供料单元的规格与要求在开始安装与调试之前，首先需要明确供料单元的规格与要求。

这包括供料单元的尺寸、重量、供料速度等参数，以及所需的电源、管道、接口等。

2. 准备所需的工具与材料安装与调试供料单元需要使用一些特定的工具与材料，例如螺丝刀、扳手、螺栓、螺母等。

在进行工作前，需确保这些工具与材料的准备齐全，以便后续使用。

3. 确定供料单元的位置与安装方式根据实际需求，确定供料单元的安装位置与安装方式。

这包括供料单元与其他设备的相对位置关系、安装高度、固定方式等。

4. 进行现场勘测与安全评估在正式进行供料单元安装与调试之前，应进行现场勘测与安全评估，以确保安装与调试过程安全可行。

这包括对现场环境进行评估，检查是否存在安全隐患，并采取相应的安全措施。

二、供料单元安装与调试的具体步骤安装与调试供料单元需要按照一定的步骤进行，以确保工作的顺利进行。

以下是供料单元安装与调试的具体步骤：1. 搭建供料单元支架根据供料单元的安装方式与位置要求，搭建供料单元的支架。

这包括安装支撑结构、固定螺栓与螺母等。

2. 安装供料单元本体将供料单元的本体进行安装，包括固定本体与支架的连接、连接管道等。

3. 连接电源与控制系统根据供料单元的电源与控制系统要求，进行电源与控制系统的连接。

这包括连接电源线、控制线，并确保连接正确可靠。

4. 调整供料单元的参数与功能根据供料单元的规格与要求，对供料单元进行参数与功能的调整。

这包括调整供料速度、供料间隔、供料量等。

5. 进行供料单元的试运行在完成以上步骤后，进行供料单元的试运行。

这包括检查供料单元的运行状态、调整各项参数、确保供料单元的正常运行。

三、供料单元调试的注意事项在进行供料单元的调试过程中，需要注意以下事项，以确保调试工作的顺利进行：1. 确保供料单元的安全与稳定性在进行供料单元的调试之前，需确保供料单元的安装牢固、支撑结构稳定，并采取相应的安全措施，以防止意外事故发生。

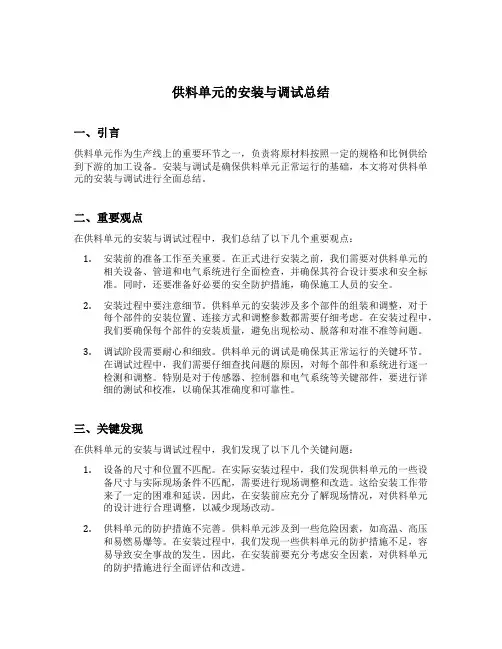

供料单元的安装与调试总结一、引言供料单元作为生产线上的重要环节之一，负责将原材料按照一定的规格和比例供给到下游的加工设备。

安装与调试是确保供料单元正常运行的基础，本文将对供料单元的安装与调试进行全面总结。

二、重要观点在供料单元的安装与调试过程中，我们总结了以下几个重要观点：1.安装前的准备工作至关重要。

在正式进行安装之前，我们需要对供料单元的相关设备、管道和电气系统进行全面检查，并确保其符合设计要求和安全标准。

同时，还要准备好必要的安全防护措施，确保施工人员的安全。

2.安装过程中要注意细节。

供料单元的安装涉及多个部件的组装和调整，对于每个部件的安装位置、连接方式和调整参数都需要仔细考虑。

在安装过程中，我们要确保每个部件的安装质量，避免出现松动、脱落和对准不准等问题。

3.调试阶段需要耐心和细致。

供料单元的调试是确保其正常运行的关键环节。

在调试过程中，我们需要仔细查找问题的原因，对每个部件和系统进行逐一检测和调整。

特别是对于传感器、控制器和电气系统等关键部件，要进行详细的测试和校准，以确保其准确度和可靠性。

三、关键发现在供料单元的安装与调试过程中，我们发现了以下几个关键问题：1.设备的尺寸和位置不匹配。

在实际安装过程中，我们发现供料单元的一些设备尺寸与实际现场条件不匹配，需要进行现场调整和改造。

这给安装工作带来了一定的困难和延误。

因此，在安装前应充分了解现场情况，对供料单元的设计进行合理调整，以减少现场改动。

2.供料单元的防护措施不完善。

供料单元涉及到一些危险因素，如高温、高压和易燃易爆等。

在安装过程中，我们发现一些供料单元的防护措施不足，容易导致安全事故的发生。

因此，在安装前要充分考虑安全因素，对供料单元的防护措施进行全面评估和改进。

3.调试过程中的故障排除。

在供料单元的调试过程中，我们遇到了一些故障，如传感器信号异常、控制器调节不准等。

这些故障的排除涉及到对供料单元的各个部件和系统进行逐一检测和调整。

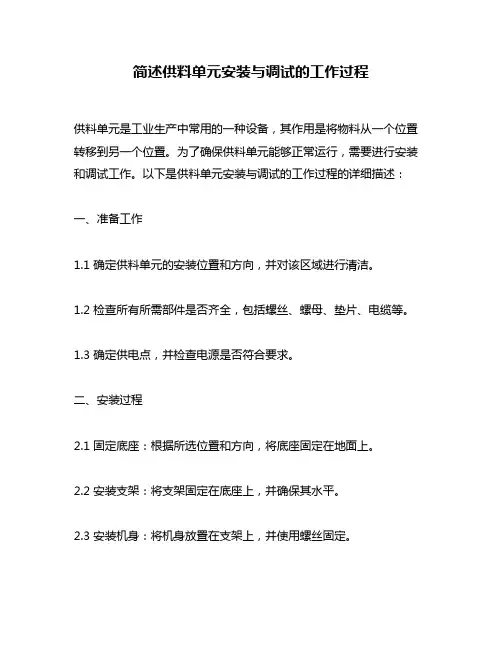

简述供料单元安装与调试的工作过程供料单元是工业生产中常用的一种设备，其作用是将物料从一个位置转移到另一个位置。

为了确保供料单元能够正常运行，需要进行安装和调试工作。

以下是供料单元安装与调试的工作过程的详细描述：一、准备工作1.1 确定供料单元的安装位置和方向，并对该区域进行清洁。

1.2 检查所有所需部件是否齐全，包括螺丝、螺母、垫片、电缆等。

1.3 确定供电点，并检查电源是否符合要求。

二、安装过程2.1 固定底座：根据所选位置和方向，将底座固定在地面上。

2.2 安装支架：将支架固定在底座上，并确保其水平。

2.3 安装机身：将机身放置在支架上，并使用螺丝固定。

2.4 安装输送带：根据设计要求，在机身上安装输送带，并调整其张力和方向。

2.5 安装传感器：根据需要，在机身上安装传感器，并连接到控制系统中。

三、调试过程3.1 连接电源并开机：连接电源后，打开开关，检查供料单元是否正常启动。

3.2 调整输送带速度：根据需要，调整输送带的速度和方向，确保物料能够顺利传输。

3.3 测试传感器功能：通过手动放置物料或使用模拟器，测试传感器是否能够准确检测物料。

3.4 调整控制系统参数：根据实际情况，调整控制系统参数，以确保供料单元能够稳定运行，并满足生产要求。

四、安全注意事项4.1 在操作过程中，必须戴好安全帽、手套等防护用品。

4.2 在进行电气连接时，必须断开电源并遵守相关安全规定。

4.3 在调试过程中，必须严格按照操作流程执行，并注意观察设备运行状态。

以上就是供料单元安装与调试的工作过程的详细描述。

在实际操作中，需要认真执行每一个步骤，并注意安全事项。

只有通过严格的安装和调试工作，才能确保供料单元能够稳定运行并为生产提供有效支持。

供料单元的安装与调试总结范文供料单元的安装与调试总结一、前言供料单元是生产线上的重要设备之一，它负责将原材料按照一定的比例和顺序送入生产设备中。

为了确保供料单元能正常工作，我们进行了安装与调试工作。

本文将对此过程进行总结，以期能为后续的工作提供参考。

二、安装过程1. 确定位置：根据生产线布局图，我们确定了供料单元的安装位置，并确保其与其他设备之间有足够的间隔空间。

2. 安装支架：根据供料单元的尺寸和重量，我们选择了适当的支架，并按照说明书进行固定。

3. 连接输送带：将输送带与供料单元连接起来，确保其运行平稳，并根据需要进行调整。

4. 安装传感器：根据生产需求，我们在适当的位置上安装了传感器，用于检测原材料的流量和位置。

5. 连接电源：将供料单元连接到电源上，并进行必要的接地处理。

三、调试过程1. 检查电气连接：我们检查了所有电气连接是否正确并牢固。

确保所有线路接触良好，没有松动或短路现象。

2. 调整传感器：根据生产线的要求，我们调整了传感器的位置和灵敏度，以确保其能准确地检测到原材料的流量和位置。

3. 测试运行：在进行正式生产之前，我们进行了测试运行。

通过调整输送带的速度和供料单元的工作时间，我们验证了供料单元是否能按照预定的比例和顺序将原材料送入生产设备中。

4. 检查安全性能：为了保证操作人员的安全，我们检查了供料单元是否存在任何潜在的安全隐患，并采取相应措施加以解决。

四、问题及解决在安装与调试过程中，我们遇到了一些问题，并及时采取了相应措施加以解决。

其中包括：1. 传感器灵敏度不够：通过调整传感器的位置和参数，我们最终解决了这个问题，并确保其能准确地检测到原材料的流量和位置。

2. 输送带速度不稳定：通过对输送带电机进行维护和调整，我们成功地解决了这个问题，并确保输送带能平稳运行。

五、总结与展望通过安装与调试工作，我们成功地将供料单元投入使用，并确保其正常工作。

在此过程中，我们不仅解决了一些技术问题，还提高了团队的协作能力和问题解决能力。
