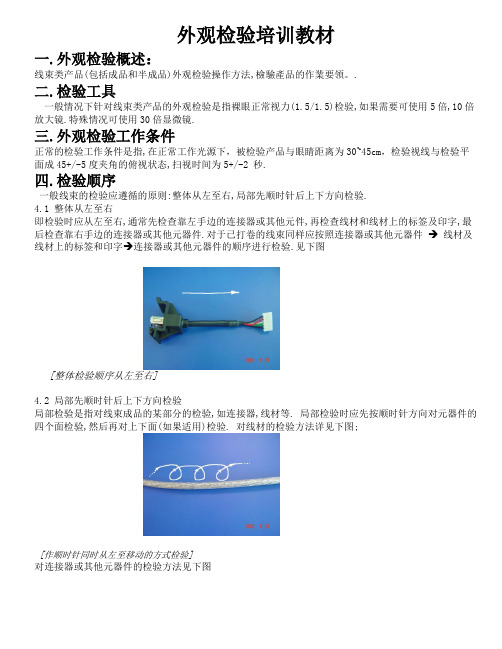

外观检验培训教材一.外观检验概述：线束类产品(包括成品和半成品)外观检验操作方法,檢驗產品的作業要領。
.二.检验工具一般情况下针对线束类产品的外观检验是指裸眼正常视力(1.5/1.5)检验,如果需要可使用5倍,10倍放大镜.特殊情况可使用30倍显微镜.三.外观检验工作条件正常的检验工作条件是指,在正常工作光源下，被检验产品与眼睛距离为30~45cm，检验视线与检验平面成45+/-5度夹角的俯视状态,扫视时间为5+/-2 秒.四.检验顺序一般线束的检验应遵循的原则:整体从左至右,局部先顺时针后上下方向检验.4.1 整体从左至右即检验时应从左至右,通常先检查靠左手边的连接器或其他元件,再检查线材和线材上的标签及印字,最后检查靠右手边的连接器或其他元器件.对于已打卷的线束同样应按照连接器或其他元器件→线材及线材上的标签和印字→连接器或其他元器件的顺序进行检验.见下图[整体检验顺序从左至右]4.2 局部先顺时针后上下方向检验局部检验是指对线束成品的某部分的检验,如连接器,线材等. 局部检验时应先按顺时针方向对元器件的四个面检验,然后再对上下面(如果适用)检验. 对线材的检验方法详见下图;[作顺时针同时从左至移动的方式检验]对连接器或其他元器件的检验方法见下图[1 检验第一面] [2顺时针旋转检验第二面][3顺时针旋转检验第三面] [4顺时针旋转检验第四面][5检验顶面] [6检验底面]4.3 排线线束的检验方法因排线线束呈规整形状,为提高检验效率可多个产品(一般不超过10 条为宜)排列规整同时进行检验.检验方法仍应遵循:连接器(每个连接器要分别检验)→线材及线材上的标签和印字(每条排线要分别检验)→连接器(每个连接器要分别检验).详见下图[1首先检验连接器] [2检验线材第一面][3顺时针旋转检验第二面] [4顺时针旋转检验第三面][5顺时针旋转检验第四面] [6最后检验最右边的连接器]注:该检验方法仅适用于排线线束并不适用于其它类线束.检验员可自行定义哪一面为第一检验面。
接线端子检验作业指导书一、指导思想接线端子是电气设备中的重要组成部分，其质量直接影响到设备的安全运行。
因此，进行接线端子的检验工作十分重要。
本指导书旨在规范接线端子的检验工作，确保设备的正常运行和使用安全。
二、检验范围本指导书适用于各类电气设备中的接线端子的检验工作。
三、检验流程1.准备工作检查并确保检验仪器仪表的准确性和可靠性，如万用表、钳形表等。
2.环境检查检查接线端子所在环境的温湿度等情况，确保符合设备的使用要求。
3.外观检查对接线端子的外观进行检查，包括外观是否完好、无腐蚀、无松动、无散糟等。
4.电气性能检查（1）检查接线端子的接触电阻。
使用万用表或钳形表测量接线端子的接触电阻，确保其在规定范围内。
（2）检查接线端子的绝缘电阻。
使用万用表或绝缘电阻测试仪测量接线端子的绝缘电阻，确保其在规定范围内。
（3）检查接线端子的插拔次数。
通过模拟使用情况，检查接线端子的插拔次数，确保其耐久性能符合要求。
5.物理性能检查（1）检查接线端子的固定方式。
检查接线端子的固定方式是否符合要求，如螺丝、卡槽等。
（2）检查接线端子的接线方式。
检查接线端子的接线方式是否正确，如是否紧固、接线是否工整等。
6.记录与整理对检验结果进行记录和整理，并根据需要进行进一步的分析和处理。
四、注意事项1.在进行接线端子检验前，必须切断电源，并做好安全措施。
2.检验过程中，应注意检查仪器仪表的使用方法和操作规范，确保测量结果准确可靠。
3.检验过程中，应严格按照检验流程进行操作，避免遗漏和错误。
4.检验结果应详细记录，包括检验时间、检验人员、检验仪器和测量数值等信息。
5.对于检验中发现的问题，应及时进行记录，并根据具体情况进行修复或更换。
五、总结接线端子的检验工作是确保电气设备安全运行的重要环节。
本指导书规范了接线端子的检验流程和注意事项，对于保障设备的正常使用具有重要意义。
希望各相关单位和人员能按照本指导书的要求，认真执行检验工作，确保接线端子的质量和可靠性，推动电气设备的安全生产。
端子培训资料xx年xx月xx日contents •端子基础知识•端子连接与接线•端子常见故障及排除•端子加工与制作•端子检验与质量管控•安全与环保意识目录01端子基础知识端子是指用于连接电线或电缆的金属部件，通常制成一定形状以适应不同线径和电气性能的需求。
端子定义根据不同的用途和特点，端子可分为多种类型，如单孔端子、双孔端子、插拔端子、螺栓端子、弹簧端子等。
端子分类端子定义与分类材质端子通常由铜、铝、钢等金属材料制成，以满足导电性和机械强度的要求。
特点不同种类的端子具有各自的特点和适用场景，如插拔端子适用于频繁插拔的场合，螺栓端子适用于较大截面积的电缆连接等。
端子材质与特点端子可以方便地将电线或电缆连接到电路板上，实现电信号的传输和分配。
端子在电路中的作用连接作用端子可以保护电线或电缆不受损伤，避免因不良连接导致电路故障。
保护作用使用端子可以方便地更换电线或电缆，提高电路的可维护性。
可维护性02端子连接与接线端子连接方式压接、焊接、螺栓连接等，根据不同使用环境和需求选择合适的连接方式。
选用端子根据电气性能、环境条件、安装空间等因素选择适当的端子型号和规格。
端子连接方式及选用接线顺序对于有极性的电源或信号线，应按照规定的接线顺序进行连接，以避免误操作导致设备损坏或故障。
接线颜色对于不同线径和电流类型的导线，应选择相应的接线颜色，以便准确区分和识别。
接线端子固定确保接线端子的固定可靠，避免松动或脱落导致电气接触不良。
端子接线规范端子连接与接线的注意事项在连接端子和导线之前，应检查端子和导线是否完好无损，如有缺陷或损伤应及时处理或更换。
检查端子和导线避免过度紧固绝缘处理清洁和防潮在连接端子和导线时，应适度拧紧螺丝或夹具，避免过度紧固导致端子或导线受损。
对于需要绝缘的端子和导线连接处，应按照相关规定进行绝缘处理，以避免电气短路或漏电等故障。
端子和导线连接处应保持清洁和干燥，避免潮湿和污染导致氧化和腐蚀。
接线端子检验作业指导书一、引言接线端子是一种用于连接电线和电器设备的重要组成部分，它具有连接可靠、安装方便等特点。
在使用接线端子时，为了确保连接的质量和安全性，我们需要进行相关的检验工作。
本文档将提供一份接线端子检验作业指导书，以帮助操作人员正确进行检验工作。
二、检验前准备工作1.确保检验所需的设备、工具齐全，并处于正常工作状态；2.检查接线端子是否符合相关标准要求，包括外观、尺寸、材质等；3.检查接线端子是否具有完整的电气性能规格，如额定电压、额定电流等。
三、检验项目及方法1.外观检验：a.检查接线端子的外观是否无损坏、无变形、无变色等；b.检查接线端子的表面是否无毛刺、无锈蚀等。
2.尺寸检验：a.使用合适的测量工具，如卡尺、距离测量仪等，测量接线端子的尺寸，与产品说明书或标准要求进行比对，确认尺寸是否符合要求。
3.材质检验：a.根据产品说明书或标准要求，确认接线端子所使用的材料是否符合规定；b.针对特殊要求的接线端子，可采用相关的材质检验方法。
4.电气性能检验：a.根据产品说明书或标准要求，确认接线端子的额定电压、额定电流等电气性能参数；b.使用合适的电气测试仪器，如万用表、电流表等，对接线端子进行电气性能测试，确保其符合规定要求。
5.连接可靠性检验：a.进行适当的连接测试，包括连接稳定性、连接点热度、插拔次数等，确保接线端子连接的可靠性。
四、检验记录及处理1.在检验过程中，要详细记录每个检验项目的结果，并标注检验时间、人员等信息；2.如果发现接线端子存在质量问题，应及时进行处理，如更换、维修等；3.对于符合规定要求的接线端子，应妥善保管检验记录，并及时更新检验周期。
五、安全注意事项1.检验人员应具备相关的专业知识和操作经验，以确保工作安全；2.在进行电气性能检验时，应严格遵守相关电气安全规范，如戴好绝缘手套、避免触摸带电部分等；3.在进行连接可靠性检验时，应注意防止短路、电击等安全事故的发生。
端子标准培训•端子概述与基础知识•端子结构与性能参数•端子生产工艺与质量控制•端子连接技术与应用实例目录•端子检测方法与标准•端子安装、使用与维护保养•总结回顾与展望未来发展趋势01端子概述与基础知识端子定义及作用定义端子是连接电气线路的金属片或金属块，用于实现电气信号的传输和分配。
作用在电气系统中，端子起到连接、固定、绝缘和保护作用，确保电气信号的可靠传输。
端子分类与特点分类根据形状、结构、用途等可分为插接式端子、焊接式端子、压接式端子等。
特点不同类型的端子具有不同的特点，如插接式端子具有快速连接、易于更换的优点；焊接式端子则具有连接牢固、耐用的特点。
行业标准与规范行业标准端子行业有一系列的标准和规范，如国际电工委员会（IEC）标准、美国电子工业协会（EIA）标准等。
规范内容这些标准和规范规定了端子的尺寸、材料、电气性能、机械性能等方面的要求，以确保端子的质量和可靠性。
同时，还规定了端子的测试方法和验收标准，以便对端子进行质量评估和监控。
02端子结构与性能参数绝缘体绝缘体也常称为基座或安装板，它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。
接触件是端子完成电连接功能的核心零件，一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。
壳体壳体也称为外壳，是端子的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头与插座插合时的对准，进而将连接器固定到设备上。
端子结构组成端子性能参数指标指端子正常工作时所允许的最大电压，此电压应大于或等于相连电路的额定电压。
指端子正常工作时所允许的最大电流，此电流应大于或等于相连电路的额定电流。
指端子在规定的接触压力和接触电阻试验条件下所测得的接触电阻值。
指端子的绝缘部分在规定的试验条件下的电阻值。
额定电压额定电流接触电阻绝缘电阻根据使用环境和条件选择适当的端子类型。
01选型原则及注意事项根据电路的工作电压、电流和信号频率等参数选择合适的端子规格。
