10kV电缆线路全线检修标准化作业指导书【10kV电缆线路全线检修标准化作业指导书】一、背景介绍10kV电缆线路是电力系统中重要的输电线路之一，为确保其正常运行和提高设备的可靠性，全线检修是必不可少的工作环节。
本作业指导书旨在规范10kV电缆线路全线检修的操作流程和标准，确保检修工作的安全性和有效性。
二、作业前准备1. 检查工作票：检修人员在进行10kV电缆线路全线检修前，必须确保工作票的准确性和完整性，包括工作内容、时间、地点等信息。
2. 工作人员配备：确保每个检修小组都由合格的电力工程技术人员组成，且具备相应的操作证书和安全防护装备。
3. 工具和设备准备：检查所需的工具和设备是否齐全，如绝缘手套、绝缘靴、绝缘杆、绝缘垫等，确保其完好无损。
4. 安全措施：在检修过程中，必须遵守相关的安全操作规范，如佩戴安全帽、安全眼镜、防护手套等，并设置警示标志和防护栏杆。
三、作业流程1. 断电操作：在进行10kV电缆线路全线检修前，必须先切断电源，并确保电缆线路无电压状态。
2. 线路检查：检查电缆线路的外观，包括电缆外皮、绝缘层等，确保其无明显的损坏和破损。
3. 接地操作：对电缆线路进行接地操作，确保线路上的电荷得到安全释放。
4. 清洁和除尘：使用合适的工具清洁电缆线路，去除灰尘和杂物，确保线路表面清洁。
5. 接线检查：检查电缆线路的接线端子，确保接线牢固可靠，无松动和腐蚀现象。
6. 绝缘测试：使用绝缘测试仪对电缆线路的绝缘性能进行测试，确保其符合规定的绝缘电阻要求。
7. 防护层检查：对电缆线路的防护层进行检查，确保其完整性和可靠性。
8. 线路连接：对已检修的电缆线路进行连接操作，确保连接牢固可靠，无松动和腐蚀现象。
9. 试验和调试：对已连接的电缆线路进行试验和调试，确保其正常运行和性能稳定。
10. 恢复供电：在确认线路检修完成且无异常情况后，可以恢复供电，并进行相关记录和报告。
四、安全注意事项1. 严格遵守操作规程：检修人员必须严格按照操作规程进行作业，不得擅自改变操作步骤或忽略安全细节。
电气接线作业指导书（二）引言概述：电气接线作业指导书（二）是为了提供电工在进行电气接线作业时的操作指导和注意事项，确保电气接线作业的安全性和有效性。
本指导书以实际案例和理论知识为基础，分为五个大点，包括接线工具准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。
通过本指导书的阐述，电工可以了解电气接线作业的基本概念和步骤，并掌握正确的操作方法。
正文：一、接线工具准备1. 确保所使用的接线工具完整、无损坏，如螺丝刀、剥线钳、扳手等。
2. 保持接线工具的清洁，并及时清理工具表面的杂物和油污。
3. 确保接线工具的使用寿命，在出现磨损或损坏时及时更换。
二、接线前的准备工作1. 了解电气接线的相关知识和安全操作规程。
2. 确认电源是否已断电，并使用电压检测仪验证电源是否安全。
3. 清理工作区域，确保没有杂物和危险物品。
4. 穿戴个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
三、接线操作步骤1. 根据电气设备图纸和接线图纸，确定接线的位置和方式。
2. 使用正确的接线方法，如螺丝接线、插座接线等。
3. 确保接线端子与导线紧固可靠，并进行必要的标识和固定。
4. 在接线过程中，严禁使用不合适的工具或方法，如使用手指直接触碰导线。
四、接线后的检测与测试1. 在接线完成后，进行可视检查，确保接线端子无松动、接线标识无误等。
2. 使用万用表或其他测试设备对电路进行测试，验证接线的正确性和稳定性。
3. 如果接线出现问题，及时排除故障，并重新进行检测和测试。
五、常见问题与解决方法1. 接线松动：检查并重新紧固接线端子。
2. 接线错误：参照接线图纸和设备说明书进行正确接线。
3. 接线标识混乱：更换清晰明确的接线标识，并重新进行标识。
4. 接线故障：使用测试设备进行故障排查，并采取相应的解决方法。
总结：电气接线作业是一项复杂且重要的任务，正确的接线操作能够确保电路安全运行。
本指导书详细介绍了接线工具的准备、接线前的准备工作、接线操作步骤、接线后的检测与测试以及常见问题与解决方法。
接线端子检验作业指导书一、指导思想接线端子是电气设备中的重要组成部分，其质量直接影响到设备的安全运行。
因此，进行接线端子的检验工作十分重要。
本指导书旨在规范接线端子的检验工作，确保设备的正常运行和使用安全。
二、检验范围本指导书适用于各类电气设备中的接线端子的检验工作。
三、检验流程1.准备工作检查并确保检验仪器仪表的准确性和可靠性，如万用表、钳形表等。
2.环境检查检查接线端子所在环境的温湿度等情况，确保符合设备的使用要求。
3.外观检查对接线端子的外观进行检查，包括外观是否完好、无腐蚀、无松动、无散糟等。
4.电气性能检查（1）检查接线端子的接触电阻。
使用万用表或钳形表测量接线端子的接触电阻，确保其在规定范围内。
（2）检查接线端子的绝缘电阻。
使用万用表或绝缘电阻测试仪测量接线端子的绝缘电阻，确保其在规定范围内。
（3）检查接线端子的插拔次数。
通过模拟使用情况，检查接线端子的插拔次数，确保其耐久性能符合要求。
5.物理性能检查（1）检查接线端子的固定方式。
检查接线端子的固定方式是否符合要求，如螺丝、卡槽等。
（2）检查接线端子的接线方式。
检查接线端子的接线方式是否正确，如是否紧固、接线是否工整等。
6.记录与整理对检验结果进行记录和整理，并根据需要进行进一步的分析和处理。
四、注意事项1.在进行接线端子检验前，必须切断电源，并做好安全措施。
2.检验过程中，应注意检查仪器仪表的使用方法和操作规范，确保测量结果准确可靠。
3.检验过程中，应严格按照检验流程进行操作，避免遗漏和错误。
4.检验结果应详细记录，包括检验时间、检验人员、检验仪器和测量数值等信息。
5.对于检验中发现的问题，应及时进行记录，并根据具体情况进行修复或更换。
五、总结接线端子的检验工作是确保电气设备安全运行的重要环节。
本指导书规范了接线端子的检验流程和注意事项，对于保障设备的正常使用具有重要意义。
希望各相关单位和人员能按照本指导书的要求，认真执行检验工作，确保接线端子的质量和可靠性，推动电气设备的安全生产。
电气试验标准化作业指导书一、引言电气试验是电气工程中至关重要的一环，通过对电气设备进行试验和检测，可以确保其性能和安全性达到既定标准。
为了保证试验工作的规范化和统一化，制定一本电气试验标准化作业指导书是必要的。
本指导书旨在提供一套规范化的操作步骤和标准要求，以帮助电气试验人员有效地进行试验工作。
二、适用范围本指导书适用于各类电气设备的试验工作，包括但不限于发电机、变压器、开关设备等。
三、试验前准备3.1 设备检查在进行电气试验前，必须对相关设备进行检查，确保其工作状态良好、无故障。
具体步骤如下：1.检查设备的外观是否完好，确定无缺损或损坏。
2.检查设备的电源线和电缆是否没有明显的磨损或老化迹象。
3.检查设备的接线端子是否牢固，无松动现象。
4.检查设备的内部零部件是否正常，如有可见故障，应及时修复或更换。
3.2 试验环境准备为了保证试验的准确性和安全性，必须在适当的环境条件下进行试验。
以下是试验环境准备的注意事项：1.确保试验场所通风良好，避免有毒气体或有害气体的积聚。
2.要求试验场所干燥，避免有水或潮湿环境。
3.保持试验场所的温度稳定，避免出现温度过高或过低的情况。
四、试验步骤4.1 装置准备在进行试验之前，必须对试验装置进行准备和调整，确保其能够正常工作。
以下是试验装置准备的步骤：1.检查试验装置的接线端子是否正确连接，确保无接线错误。
2.对试验装置的参数进行合理的调整，如电流、电压等。
3.检查试验装置的仪表是否校准准确，可使用标准电源进行校验。
4.2 试验操作进行试验操作时，必须按照正确的步骤进行，确保试验结果准确可靠。
以下是试验操作的步骤：1.打开试验装置的电源开关，确保电源正常打开。
2.设置试验装置的参数，如电流、电压等，根据试验要求进行调整。
3.对待试验设备进行逐项操作，记录数据和观察试验现象。
4.根据试验要求，进行不同的试验项目，如电流冲击试验、绝缘电阻试验等。
5.在试验过程中，对试验装置和被试验设备进行实时监测，确保试验操作的安全性。

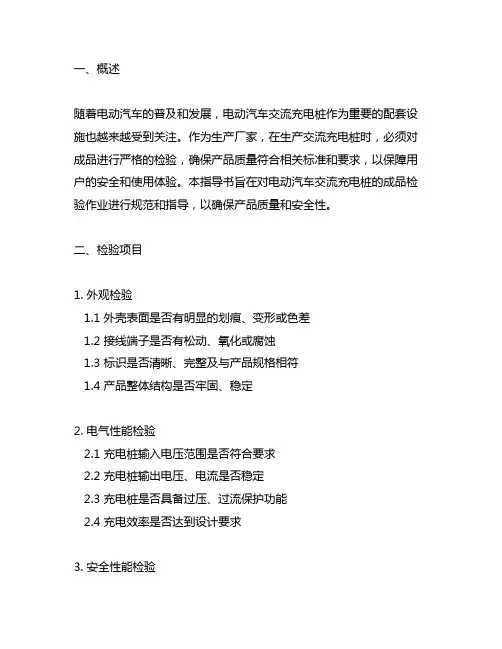

一、概述随着电动汽车的普及和发展，电动汽车交流充电桩作为重要的配套设施也越来越受到关注。
作为生产厂家，在生产交流充电桩时，必须对成品进行严格的检验，确保产品质量符合相关标准和要求，以保障用户的安全和使用体验。
本指导书旨在对电动汽车交流充电桩的成品检验作业进行规范和指导，以确保产品质量和安全性。
二、检验项目1. 外观检验1.1 外壳表面是否有明显的划痕、变形或色差1.2 接线端子是否有松动、氧化或腐蚀1.3 标识是否清晰、完整及与产品规格相符1.4 产品整体结构是否牢固、稳定2. 电气性能检验2.1 充电桩输入电压范围是否符合要求2.2 充电桩输出电压、电流是否稳定2.3 充电桩是否具备过压、过流保护功能2.4 充电效率是否达到设计要求3. 安全性能检验3.1 地线连接是否牢固可靠3.2 绝缘电阻是否符合标准要求3.3 充电桩在工作状态下是否存在漏电、电弧等安全隐患3.4 是否具备过载、短路保护功能4. 充电性能检验4.1 充电桩启动、停止是否正常4.2 车辆插拔时是否有异常或卡滞4.3 充电过程中是否出现异常操作或故障提示4.4 充电完成后是否能及时停止输出5. 环境适应性检验5.1 充电桩在不同温度、湿度条件下的工作稳定性5.2 充电桩是否能适应恶劣环境下的工作要求5.3 抗干扰能力及电磁兼容性检验三、检验方法1. 外观检验：目测和手触方式检查，利用放大镜检查微观细节2. 电气性能检验：采用多用电表、示波器等电气测试仪器进行检测3. 安全性能检验：使用绝缘电阻测试仪、接地电阻测试仪和安规测试仪等专业设备进行检测4. 充电性能检验：通过车辆模拟器或实际车辆进行充电过程模拟检验5. 环境适应性检验：设置不同的环境条件，如高温、低温、潮湿等，进行检验四、检验流程1. 表面外观检验1.1 清洁检查外壳表面，注意观察有无划痕、变形或色差等外观缺陷 1.2 检查接线端子是否有松动、氧化或腐蚀现象1.3 核对产品标识是否清晰、完整及与产品规格相符1.4 轻敲产品外壳，检查产品结构是否牢固、稳定2. 电气性能检验2.1 使用多用电表测量输入电压范围是否符合要求2.2 使用示波器监测充电桩输出电压、电流是否稳定2.3 测试充电桩是否具备过压、过流保护功能2.4 检测充电效率是否符合设计要求3. 安全性能检验3.1 使用绝缘电阻测试仪检测地线连接情况3.2 使用安规测试仪检测绝缘电阻是否符合标准要求3.3 对充电桩进行漏电、电弧等安全隐患测试3.4 测试充电桩过载、短路保护功能是否正常4. 充电性能检验4.1 模拟车辆插拔过程，检测是否有异常或卡滞现象4.2 模拟充电过程，检测充电桩启动、停止是否正常4.3 观察充电过程中是否出现异常操作或故障提示4.4 充电完成后检测是否能及时停止输出5. 环境适应性检验5.1 设置不同的温度、湿度条件，进行工作稳定性测试5.2 模拟恶劣环境下的工作要求，检测充电桩的适应性5.3 使用专业设备进行抗干扰能力及电磁兼容性检验五、检验记录与报告1. 对每一项检验项目进行记录，包括检验时间、检验人员、检验结果等内容2. 将检验记录整理成检验报告，确保报告真实、完整、详实3. 将检验报告进行归档保存，以备后续查阅与追溯六、结语通过严格的成品检验作业，可以有效确保电动汽车交流充电桩的质量和安全性，从而为用户提供安全、便捷的使用体验。
电工作业指导书一、任务概述本作业指导书旨在提供电工作业的详细步骤和操作要点，以确保电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。
二、作业准备1. 工具和设备准备：- 绝缘手套、绝缘靴、绝缘垫等个人防护装备- 电工工具箱：螺丝刀、钳子、电钻、电动扳手等- 测量仪器：电压表、电流表、接地电阻测试仪等- 绝缘测试仪：用于检测电力设备的绝缘状况- 手电筒、安全带等其他必要工具和设备2. 材料准备：- 电线、电缆、插座、开关等电气材料- 绝缘胶带、绝缘管等绝缘材料- 接线端子、绝缘套管等连接材料- 电源、保险丝等电力供应材料3. 安全措施：- 确保工作区域通风良好，防止电气设备过热- 确保工作区域干燥，防止电气设备受潮- 断开电源，并使用绝缘测试仪确认设备已经失去电源供应- 在进行维修和调试工作前，确保设备已经完全停止运行三、作业步骤1. 安全检查：- 确保作业区域无明火和易燃物品- 检查电源线路是否正常，无短路和漏电现象- 检查电气设备的接地是否良好2. 作业前准备：- 确认所需材料和工具已经准备齐全- 穿戴个人防护装备，包括绝缘手套、绝缘靴等- 根据作业要求，制定详细的作业计划和步骤3. 作业操作：- 根据作业计划，按照正确的顺序进行操作- 使用正确的工具和设备进行电线的剥皮、接线等操作- 注意安全距离，避免触碰带电部分- 在操作过程中，注意观察设备的运行状态，及时发现异常情况并采取措施4. 作业完成：- 完成作业后，清理工作区域，归还工具和设备- 对作业过程中使用的工具和设备进行检查和维护- 将作业结果进行记录，包括设备的维修情况、测试数据等四、常见问题及解决方法1. 电气设备无法正常运行：- 检查电源线路是否接触良好- 检查保险丝是否熔断- 检查设备是否受潮或损坏2. 电气设备发生漏电：- 检查接地是否良好- 检查设备的绝缘状况- 检查电源线路是否有短路3. 电气设备发生过热：- 检查设备是否过载- 检查设备的散热情况- 检查电源线路是否正常五、安全注意事项1. 严格按照操作规程进行作业，不得擅自更改或省略任何步骤2. 在进行高压电气设备的操作时，必须由具备相关资质的电工进行3. 在作业过程中，严禁吸烟、使用明火或靠近易燃物品4. 在进行维修和调试工作前，必须确保设备已经断电，并使用绝缘测试仪确认设备已失去电源供应5. 在进行高空作业时，必须使用安全带，并确保安全带连接牢固6. 在作业过程中，严禁触碰带电部分，必要时使用绝缘工具进行操作六、作业质量控制1. 作业前，对电气设备进行全面检查，确保设备完好无损2. 作业过程中，严格按照操作规程进行操作，确保每个步骤的准确性和安全性3. 作业后，对设备进行全面测试，确保设备能够正常运行4. 作业结果记录，包括设备的维修情况、测试数据等，以备后续参考七、总结本作业指导书详细介绍了电工作业的步骤、操作要点和安全注意事项，通过严格遵守操作规程和安全要求，电工能够安全、高效地完成各种电力设备的安装、维修和调试工作。

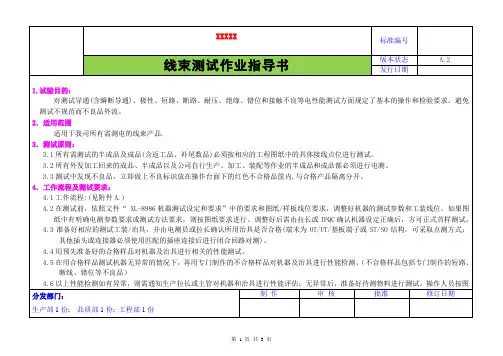

接线端子测试作业指导书第一部分：背景介绍在电力系统中，接线端子是电流的重要导体，它们起着连接不同电气设备的作用。
为了确保电力系统的正常运行，必须对接线端子进行测试，以检测其质量和可靠性。
该指导书将介绍如何进行接线端子测试。
第二部分：测试工具准备在进行接线端子测试之前，需要准备以下工具：1.多用途万用表：用于测量电阻、电压和电流等电性参数。
2.断路器：用于切断电流。
3.端子测试插头：用于插入接线端子。
4.手套和安全眼镜：用于保护测试人员的安全。
第三部分：测试步骤1.确定测试计划：在进行接线端子测试之前，确定测试的目的和计划。
例如，确定要测试的接线端子数量和测试的时间安排。
2.测试前准备：在进行接线端子测试之前，切断电流，并确保电气设备处于安全状态。
3.测试接线端子的电阻：将多用途万用表设置为电阻测量模式，并将测试插头插入接线端子。
记录测得的电阻数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在质量问题。
4.测试接线端子的电压：将多用途万用表设置为电压测量模式，并将测试插头插入接线端子。
记录测得的电压数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在电压问题。
5.测试接线端子的电流：将多用途万用表设置为电流测量模式，并将测试插头插入接线端子。
打开断路器，使电流通过接线端子。
记录测得的电流数值，并与标准值进行比较。
如果测试结果与标准值相差太大，则可能存在电流问题。
6.记录测试结果：将测试结果记录下来，并与标准值进行比较。
如果测试结果与标准值相差太大，则需要进一步调查并修复问题。
7.清理和维护：在测试结束后，清理并维护测试工具。
确保它们在下次使用之前处于良好的工作状态。
第四部分：安全注意事项在进行接线端子测试时，必须遵守以下安全注意事项：1.戴上手套和安全眼镜，以保护测试人员的安全。
2.切断电流，并确保电气设备处于安全状态，以防止电击事故发生。
3.尽量使用绝缘的测试工具，以减少电击的风险。

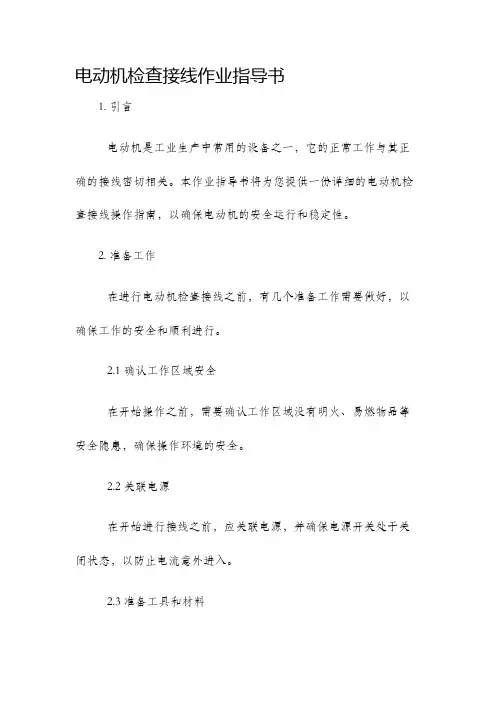

电动机检查接线作业指导书1. 引言电动机是工业生产中常用的设备之一，它的正常工作与其正确的接线密切相关。
本作业指导书将为您提供一份详细的电动机检查接线操作指南，以确保电动机的安全运行和稳定性。
2. 准备工作在进行电动机检查接线之前，有几个准备工作需要做好，以确保工作的安全和顺利进行。
2.1 确认工作区域安全在开始操作之前，需要确认工作区域没有明火、易燃物品等安全隐患，确保操作环境的安全。
2.2 关联电源在开始进行接线之前，应关联电源，并确保电源开关处于关闭状态，以防止电流意外进入。
2.3 准备工具和材料执行接线作业时，应准备好必要的电动机接线工具和材料，如螺丝刀、压线钳、绝缘胶带等。
3. 检查接线前的注意事项在开始检查电动机接线之前，需要注意以下几点，以确保操作的顺利进行。
3.1 确认电动机厂家的接线规范每个电动机厂家可能有不同的接线规范，应仔细研读电动机的使用说明书，并按照厂家的规范进行操作。
3.2 清理工作区域在开始接线之前，应清理工作区域的杂物和尘土，以保持操作环境整洁。
3.3 检查电源线路在进行接线之前，应检查电源线路是否正常，避免因为电源线路故障导致电动机无法正常运行。
4. 电动机接线步骤根据电动机的不同类型和接线需求，接线步骤可能会有所不同。
在进行接线时，应按照以下步骤进行操作。
4.1 标识接线端子在开始接线之前，应标识电动机的接线端子，以便后续操作时能够正确连接。
4.2 接线顺序依据电动机厂家的规范和接线图，按照正确的接线顺序连接电源线路和控制线路。
4.3 接线固定在完成接线后，应使用合适的螺丝、螺母等设备将接线固定牢固，防止接线松动。
4.4 绝缘处理在接线完毕后，应使用绝缘胶带或其他绝缘材料对接线端子进行绝缘处理，以保证安全使用。
5. 接线完成后的工作在完成电动机接线之后，需要进行以下工作以确保操作的安全性。
5.1 检查接线质量完成接线后，应仔细检查接线是否牢固、质量是否符合要求。
作业指导书电器元件校验目录一、作业介绍 (3)二、作业流程图 (4)三、作业程序、标准及示范 (5)作业前准备 (5)检查部件、调整整定值 (5)校验前准备 (8)元件校验 (10)粘贴标签 (15)填写记录 (15)完工清理 (16)四、工装设备、检测器具及材料 (17)（一）工装设备、检测器具、工具清单 (17)（二）材料配件明细表 (18)五、附件 (19)一、作业介绍1．作业地点：检修车间。
2．适用范围：适用于电器元件检查试验（含主断路器、主接触器空调压缩机接触器、客室电加热断路器）及控制屏电气元件校验。
3．上道工序：无。
4．下道工序：无。
5．人员及工种要求：取得铁路岗位《培训合格证书》和《职业资格证书》，持双证上岗。
6．作业要点：6.1按规定要求穿戴好劳动防护用品。
6.2 拆卸各种效验元件的零部件时轻拿轻放、严禁抛掷。
6.3正确使用工装、设备。
6.4作业过程中，配件不得落地。
二、作业流程图三、作业程序、标准及示范空气开关:1.对送来的空气开关进行外观检查。
外观塑料件光滑，无气泡裂纹等缺陷；2.基座、盖装配件平整，接缝对齐，铆钉无松动；3.机构操作灵活，无卡死和滑扣，触头留在闭合和断开位置；4.用酒精清洗时不得破坏断路器表面的铭牌数据；5.清除元器件表面尘垢，接线端头用砂皮纸处理，氧化时更新，数据标记不清晰者更新。
热继电器:1.对送来的热继电器进行外观检查。
外观塑料件表面光滑，无气泡、裂纹、毛刺等缺陷；2.紧固螺栓不得有松动，滑扣，整定电流调节盘测量数据值应清晰，调整整定值后，涂打红色标记，数据值标记不清晰者更新;3.厂名、厂标、型号名称、额定电压、整定电流范围等齐全；4.复位系统应能作用；5.用毛刷对所有元件进行清扫，再用无水酒精对元气件进行彻底清洗，接线端头氧化时更新。
温控器：1.对送来的温控器进行外观检查。
各部清洁，无裂损、变形、锈蚀;2.传感器配线无老化、破损；3.各接线端子无裂损、烧损、变色，螺栓无滑扣；4.温控器显示正确、清晰，各参数能可靠调整；5.进行配套模拟试验，温度控制功能应可靠准确；6.先用毛刷对所有元件进行清扫，再用无水酒精对元气件进行彻底清。
设备接线作业指导书1. 简介本作业指导书旨在提供设备接线的详细步骤和注意事项，以确保接线的安全和准确性。
请在进行设备接线作业之前仔细阅读本指导书，并遵循以下步骤进行操作。
2. 准备工作在进行设备接线作业之前，请确保已完成以下准备工作：•确认已关闭设备的电源，并进行必要的断电操作；•准备所需的工具和材料，包括接线端子、电缆、接线钳等；•安装个人防护装备，如手套和护目镜。
3. 接线步骤请按照以下步骤进行设备接线：步骤 1: 检查设备说明书在进行接线之前，先查阅设备的说明书，了解所需接线的具体要求和接线图。
步骤 2: 确认接线区域安全确保接线区域干燥、通风良好，并清理掉可能存在的障碍物，以确保工作安全。
步骤 3: 根据接线图连接电缆根据设备说明书中的接线图，将电缆按照正确的接线方式连接到设备的接线端子上。
确保连接牢固，没有松动。
步骤 4: 进行绝缘处理连接好电缆后，需要对接线头和设备端子进行绝缘处理，以确保接线的安全性。
使用绝缘带或绝缘套管覆盖接线部分，避免短路或漏电等危险。
步骤 5: 进行接地处理在接线完成后，需要对设备进行接地处理，以确保设备的安全运行。
将接地线连接到设备的接地端子上，并确保接地线与地面良好接触。
步骤 6: 检查接线是否正确在完成接线后，需要仔细检查接线是否正确连接。
验证电缆的极性和接线的牢固性，确保没有接错线或接触不良的情况。
步骤 7: 清理工作场地完成接线后，请及时清理工作场地，归还工具，并将多余的材料妥善存放。
4. 注意事项在进行设备接线作业时，请务必注意以下事项：•确保设备已断电，并进行必要的断电操作；•事先查阅设备的说明书和接线图，确保接线正确；•使用正确的工具和材料，并佩戴个人防护装备；•注意接线的顺序和细节，确保接线的牢固和安全性；•定期检查接线是否松动或接触不良，及时进行维护和修理。
结论设备接线作业需要严格按照指导书的步骤进行操作，以确保工作的安全和准确性。
请务必遵循安全操作规程，确保设备接线作业顺利完成。
欧式管形端⼦压接接线⼯艺作业指导书欧式管型端⼦压接连线作业指导书编制审核批准⽇期成都铁路机电配件适⽤范围：本作业指导书适⽤于导线截⾯积0.5mm2～10mm2铜质导线、低烟⽆卤导线、耐⾼温导线的欧式管形端⼦的连接。
1.操作⽅法1.1剥去导线的绝缘层1.1.1使⽤⼯具：剥线钳，卷尺。
（图1-图3）图1●确定导线的剥线长度，按照钳⼝处的刻度，调节橘⾊滑块注意：剥线长度的正确，直接影响到接线质量，后果相当严重！图2●通过调节上部的橘⾊滑块，对应不同导线的绝缘⽪厚度注意：如果位置不正确，将⽆法剥除绝缘⽪，或损坏导线图3将导线⼀端顶⾄橘⾊滑块，按动⼿柄，剥线就能够顺利完成1.1.2技术要求：剥去导线（电缆）绝缘层时，不得损害线芯，并使导线线芯⾦属裸露。
如（图4）；剥线长度以端⼦型号为准。
图41.1.3检验⽅法：采⽤笼式端⼦接线时，应保证导线绝缘层要进⼊端⼦的圆孔中：4mm2及以下导线的绝缘外⽪要求进去3-5mm，6-10mm2导线的绝缘外⽪要求进去5-7mm。
使⽤卷尺⽬测。
⾮正⾯接线及其他笼式弹簧接线要求剥线长度正确。
卷尺⽬测。
(图5)图51.2清洁接触⾯：在接线端⼦与导线插装之前，将剥开的线芯和接线端⼦仔细清理⼲净，要求裸露导线光洁⽆⾮导电物和异物，接线端⼦内部清洁。
检验⽅法为⽬测。
1.3线芯插⼊接线端⼦套：剥开的线芯插⼊接线端⼦套时，将所有的线芯全部插⼊端⼦中。
检验⽅法为⽬测。
1.4接线端⼦冷压接：将管形端⼦压接到导线上，需要专⽤压线钳压接（OPT SN-06WF，SN-10WF 图6）。
检验⽅法均为⽬测。
图61.4.1导线的截⾯要与接线端⼦的规格相符。
1.4.2使⽤压接⼯具的钳⼝要与导线截⾯相符，压线钳必须在有效期内。
1.4.3压接部位在接线端⼦套的中部，压接部位要求正确。
（图7）图71.4.4使⽤⽆限位装置的压接⼯具,必须把⼯具⼿柄压到底，以达到机械性能。
压好好管形端⼦如图8.图81.4.5管状端⼦接线端⼦压接完毕插⼊弹簧端⼦时，将管状端⼦截⾯光滑平整的⼀⾯与弹簧铜⽚相接触，如图9，图10。
电机检查与接线施工作业指导书第一节作业条件1.1 与电动机安装有关的建筑物的土建工程质量应符合国家现行的建筑工程施工及验收规范中的有关规定。
1.2 在具有爆炸或火灾危险性的场所装设旋转电机时，还应符合(GB50058—92)爆炸和火灾危险环境电力安装，设计规范中的有关规定。
1.3 土建应具备以下条件：1、结束屋顶、楼板工作，不得有渗漏现象。
2、混凝土基础达到允许安装的强度。
3、现场模板、杂物清理完毕。
4、预埋件、预留孔符合设计要求。
第二节操作工艺本工艺依据《电气装置安装工程旋转电机装置施工及验收规范》制定，并按此规范进行施工及验收。
2.1 基础验收：根据设计对基础的标高、轴线、地脚螺孔位置等进行实地验核。
2.2 电机设备的开箱检查：1、设备制造厂的技术文件。
2、设备规格是否符合设计、附件是否齐全。
3、外观检查。
4、作好开箱记录。
2.3 电机安装时，电机检查应符合下列要求：1、盘动转子应灵活，不得有碰卡声。
2、润滑脂的情况正常，无变色、变质及变硬现象，其性能应符合电机的工作条件。
3、可测量空气间隙的电机，其间隔的不均匀度应符合产品技术条件的规定，当无规定时，各点空气间隙与平均空气间隙之差与平均空气间隙之比宜为±5％。
4、电机的引线鼻子焊接或压接应良好，编号齐全，裸露带电部分的带电间隙应符合产品的标准的规定。
5、绕线式电机应检查电刷的提升位置，提升位置应有“起动”、“运行”的标志，动作顺序应是先短路集电环，后提起电刷。
2.4 当电机有下列情况之一时，应作抽芯检查。
1、出厂日期超过制造厂保证期限。
2、当制造厂无保证期限时，出厂日期已超过一年。
3、经外观检查或电气试验，质量可疑时。
4、开启式电机经端部检查可疑时。
5、试运转时有异常情况。
6、抽芯检查的电机，应填写电机抽芯检查记录。
2.5 电机的换向器或集电环应符合下列要求：1、表面应光滑，无毛刺、黑斑、油垢。
当换向器的表面不平程度达到0.2mm时，应进行车光。
安徽电力建设第二工程公司作业指导书版本号：2.0 状态：执行编号：XMF001-AZD2-DY012山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组工程控制电缆接线作业指导书编制：日期审核：日期工程：日期质保：日期安环：日期批准：日期生效日期：安徽电力建设第二工程公司作业指导书编号：XMF001-AZD2-DY012版本号：2.0状态：执行目录1.编制目的2.适用范围3.编制依据4.作业项目概述5.作业准备6.作业条件7.作业顺序8.作业方法9.本作业涉及的强制性条文标准号10.工艺质量及计量要求11.安全管理、文明施工及环境保护12.附录文件修改记录：版本号修改说明修改人审核人批准人1编制目的：规范山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组电仪专业的控制电缆接线施工，提高作业人员的电缆接线工艺质量。
保障施工人员的安全与健康，保护环境。
2适用范围：本作业指导书适用于山鹰纸业造纸污泥及浆渣焚烧发电项目(1×65MW)机组中电仪专业所有单位工程中控制电缆接线。
3编制依据：3.1《电气装置安装工程电缆线路施工及验收规范》（GB50186-2006）3.2《电气装置安装工程质量检验及评定标准》（DL/T5161.1～17-2002版）3.3《电力建设施工质量验收及评价规程》（热工仪表及控制装置篇）（DL/T5210.4-2009）3.4《电力建设施工及验收技术规范》（热工自动化）（DL/T5190.5-2004）（第1部分：火力发电厂）（电力行业标准DL5009.1-2002）3.5《电力建设安全工作规程》3.6《电力建设安全健康与环境管理工作规定》(国电公司2002-01-21)3.7山鹰纸业造纸污泥及浆渣焚烧发电项目电仪专业施工组织设计3.8安徽电力设计院的施工图纸4作业项目概述：本作业主要包括集控室、电子间的盘柜接线，电气二次接线，#6锅炉、#7锅炉、#5机以及外围系统的就地电缆接线。
电动机检查接线作业指导书
一、引言
电动机是工业生产中常用的设备之一，其正常运行对于保障生产效率至关重要。
而电动机的接线是保证其正常运行的关键步骤之一。
本文档将详细介绍电动机检查接线的作业流程和注意事项，帮助操作人员正确进行电动机接线，确保操作的安全性和有效性。
二、作业前准备
1. 工作人员必须具备相关的电气知识和技能，并熟悉电动机接线的基本原理。
2. 确保工作场所的安全性和整洁性，在接线之前清理杂物，避免发生意外。
3. 确认电动机的电源和控制系统已经切断，并进行必要的安全措施，如断开电源开关，拉下空气开关等。
三、检查接线的步骤
1. 检查电动机接线箱的状态
a. 检查接线箱的外观，确保没有明显的损坏或老化现象。
b. 检查接线箱的密封性能，确保没有松动或漏电的情况发生。
c. 检查接线箱内部的连接螺钉和紧固件，确保连接稳固可靠。
d. 检查接线箱内的标识，确保每个电源线的标号清晰可见。
2. 检查电动机的接线端子
a. 确保接线端子处于干燥和清洁的环境中，避免受潮或灰尘的影响。
b. 检查接线端子的紧固度，用扳手适当拧紧松动的螺钉。
c. 检查接线端子的电气绝缘性能，确保没有漏电的风险。
d. 检查接线端子的导线连接，用万用表测量电阻，确保连接
良好。
3. 连接电源线
a. 根据接线箱中的标识，选择正确的电源线。
b. 将电源线的裸端插入对应的接线端子，并用螺钉紧固。
c. 用绝缘胶带包裹接线端子和电源线的连接处，增强绝缘性能。
接线端子检验作业指导书
1、目的
为本公司来料接线端子的检验提供指导，从而保证产品的质量。
2、范围
适用于本公司所有接线端子的进货检验。
3、抽样标准

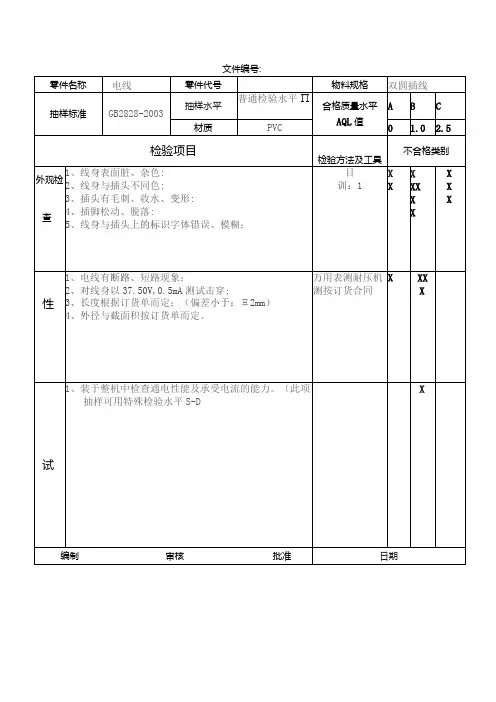

采用GB2828抽样标准中的“正常检查一次抽样方案”进行抽检，规定检查水平为II，AQL值为2.5。
4、检测内容及方法
4.1标志
应有型号规格、电压以及相关证书等标志，并应清晰、正确。
可参照样板。
4.2外观
颜色需与样板一致，色泽均匀，不应有气泡、划痕、损坏、生锈等不良现象。
4.3结构尺寸
用卡尺测量其高度、安装孔位等，结构尺寸应符合样板及安装要求，接线端子上用的螺丝必须电镀，其后能顺畅安装，不得打滑及掉螺丝现象。
所有金属部件不允许有生锈氧化等不良现象。
连接导线的铜柱需采用黄铜制作，可用磁铁检验，两者不相吸时则可判定为黄铜制作。
4.4接线能力检查
取一条（被检验端子规定范围内的）最小线径和一条最大线径的单芯电线分别试验，裸线8-10mm，接入端子里锁紧螺丝，用15N的力拔不出电源线，且左右或上下摆动电线5次电芯不会被端子螺丝底部螺纹切断，或拆除电线目视电线无切口状。
4.5阻燃测试（灼热丝试验）
阻燃等级为94UL-V0。
固定带电部件的绝缘材料以及提供防触电保护的绝缘材料的外部件应能经受以下试验：650℃的灼热丝试验中无可见火焰、无持续或在灼热丝移去后任何火焰在30S内熄灭，燃烧物或融化物等落下不应使水平铺置在样品下200mm±5mm的绢纸着火或使松木板烧焦。
每批抽检1-3Pcs。
4.6耐热测试（球压试验）
防触电用的绝缘材料外部件和固定带电部件的绝缘材料部件应有足够的耐热性。
试验方法：在试验条件125℃的加热箱内进行耐热性能试验，被测试部件的表面应水平放置，用直径5mm钢球以20N压力迫被测试部件的表面，若此表面在受试时弯曲，则应在球压部位下加以支撑，1小时后将球从样品上取下，样品在冷水中浸10S使其冷却，测量压痕的直径不得超过2mm。
每批抽检3-4Pcs。
4.7耐压测试
用耐压测试仪分别在任意两个不同相位的接线端子之间施加4500V、50HZ，持续3S的耐压测试，应无击穿或闪络现象。
每批抽检3-5件。
每批抽检3-5Pcs。
4.8爬电距离≥2.5mm，电气间隙≥1.7mm。
