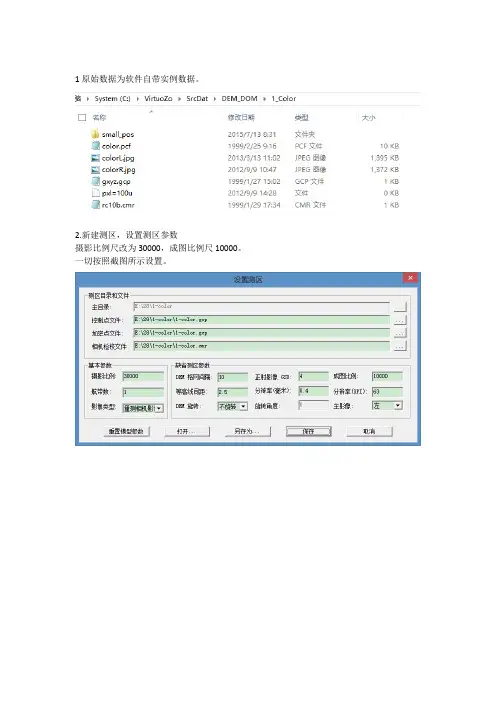

2.新建测区，设置测区参数
摄影比例尺改为30000，成图比例尺10000。
一切按照截图所示设置。
3.设置相机参数
点击输入，添加rc10b.cmr文件。
4、输入影像
像素大小改为0.1mm。
此截图中pxl=100u，即100微米
点击增加按钮，添加左右影像。
点击处理。
5、输入地面控制点
点击输入gxyx.gcp
六、建立模型
分别左右影像右边的，选中输入左右影像。
七、内定向
系统自动定向结果一般良好，点击保存退出即可。
对左右片分别进行。
八、相对定向
右键在窗口点击，弹出如下快捷菜单，选择自动相对定向。
九、绝对定向
手动选择四个已有地面控制点，1001,1002,1003,1004 。
完成后，如上步。
开始绝对定向。
10,生产核线影像
11生产DEM
11生成DOM
12显示成果
注意：
一般实际生产过程中，DEM编辑，匹配结果编辑，占总工作量的40%左右。
IGS。
线划图的编辑一般要占总工作量的40%左右。
精度要求按照国家规范执行。

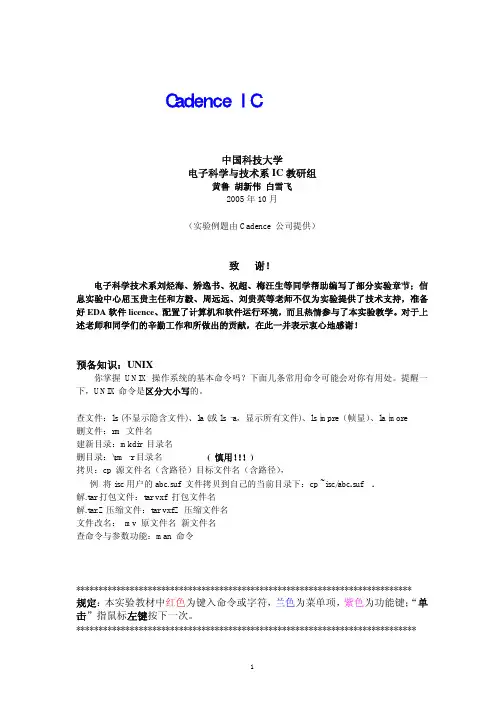

Cadence IC设计实验中国科技大学电子科学与技术系IC教研组黄鲁胡新伟白雪飞2005年10月（实验例题由Cadence 公司提供）致谢！电子科学技术系刘烃海、矫逸书、祝超、梅汪生等同学帮助编写了部分实验章节；信息实验中心屈玉贵主任和方毅、周远远、刘贵英等老师不仅为实验提供了技术支持，准备好EDA软件licence、配置了计算机和软件运行环境，而且热情参与了本实验教学。
对于上述老师和同学们的辛勤工作和所做出的贡献，在此一并表示衷心地感谢！预备知识：UNIX你掌握UNIX操作系统的基本命令吗？下面几条常用命令可能会对你有用处。
提醒一下，UNIX命令是区分大小写的。
查文件：ls (不显示隐含文件)、la (或ls –a，显示所有文件)、ls |mpre（帧显）、la |more删文件：rm 文件名建新目录：mkdir 目录名删目录：\rm –r目录名( 慎用！！！)拷贝：cp 源文件名（含路径）目标文件名（含路径），例将isc用户的abc.suf 文件拷贝到自己的当前目录下：cp ~isc/abc.suf .解.tar打包文件：tar vxf 打包文件名解.tar.Z压缩文件：tar vxfZ 压缩文件名文件改名： mv 原文件名新文件名查命令与参数功能：man 命令***************************************************************************规定：本实验教材中红色为键入命令或字符，兰色为菜单项，紫色为功能键；“单击”指鼠标左键按下一次。
****************************************************************************实验一、Virtuoso Schematic Editor实验目的：掌握电原理图（schematic）设计输入方法。
边学边做[1]启动IC Design 软件:开机后运行Exceed进入服务器SOLARIS登录界面，输入用户名和密码（由系统管理员提供）；点击一下cpu disk菜单项上方的三角箭头，点击This Host出现Terminal窗口,(或点击Console 出现Console窗口)；mkdir 你的学号cd 你的学号cp /eva01/cdsmgr/ ICDATA/SchemEd.tar . （提醒：最后是个小点，稍等）tar vxf SchemEd.tarcd adelabic5icfb &(或icms &，你知道后缀&的作用吗？在UNIX命令后加&是个好习惯)若出现“What’s New”窗口，关掉它。

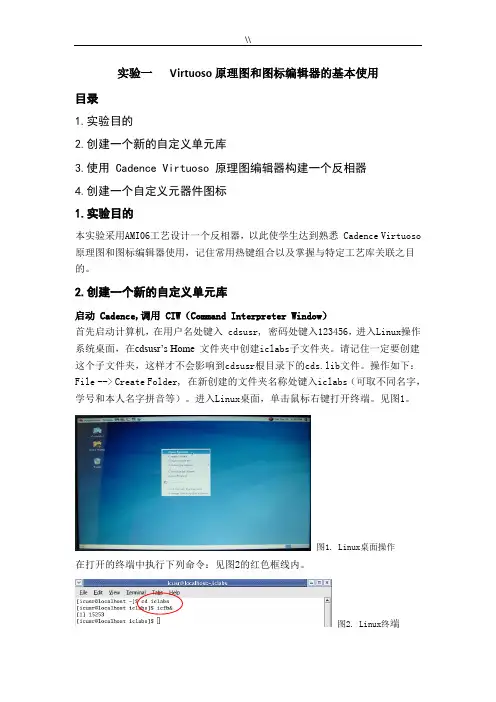

实验一Virtuoso原理图和图标编辑器的基本使用目录1.实验目的2.创建一个新的自定义单元库3.使用 Cadence Virtuoso 原理图编辑器构建一个反相器4.创建一个自定义元器件图标1.实验目的本实验采用AMI06工艺设计一个反相器，以此使学生达到熟悉 Cadence Virtuoso 原理图和图标编辑器使用，记住常用热键组合以及掌握与特定工艺库关联之目的。
2.创建一个新的自定义单元库启动 Cadence,调用 CIW（Command Interpreter Window）首先启动计算机，在用户名处键入 cdsusr, 密码处键入123456，进入Linux操作系统桌面，在cdsusr’s Home文件夹中创建iclabs子文件夹。
请记住一定要创建这个子文件夹，这样才不会影响到cdsusr根目录下的cds.lib文件。
操作如下：File --> Create Folder, 在新创建的文件夹名称处键入iclabs（可取不同名字，学号和本人名字拼音等）。
进入Linux桌面，单击鼠标右键打开终端。
见图1。
图1. Linux桌面操作在打开的终端中执行下列命令：见图2的红色框线内。
图2. Linux终端执行第二个命令后你就可看见Cadence软件的CIW窗口出现。
见图3所示。
图3. Cadence软件的CIW窗口在CIW窗口中点击Tools-->Library Manager..., 将打开库管理器（图4）。
图4. 库管理器你可看到NCSU提供的库已显示在Library栏目中，有 NCSU_Analog_Parts,...等。
点击库管理器中的File-->New-->Library..., 将打开New Library 对话窗口, 现创建一个新库取名为IClab1。
见图5。
图5. 创建一个自定义元件库点击OK弹出关联工艺库对话框（图6），选择Attach to an existing techfile。

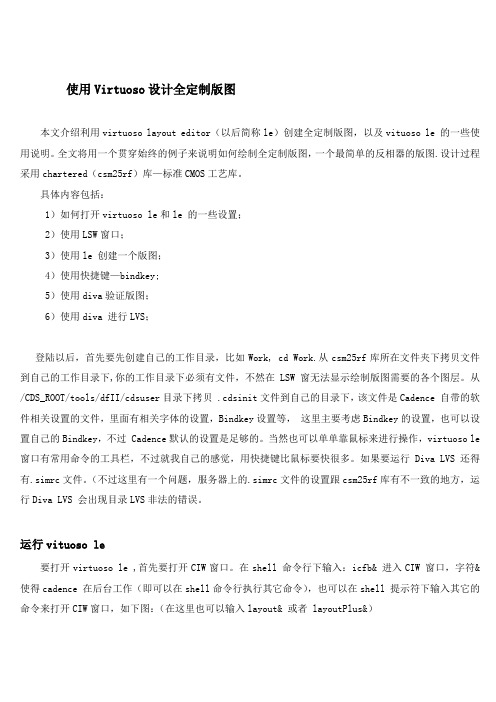

使用Virtuoso设计全定制版图本文介绍利用virtuoso layout editor（以后简称le）创建全定制版图，以及vituoso le 的一些使用说明。
全文将用一个贯穿始终的例子来说明如何绘制全定制版图，一个最简单的反相器的版图.设计过程采用chartered（csm25rf）库—标准CMOS工艺库。
具体内容包括：1）如何打开virtuoso le和le 的一些设置；2）使用LSW窗口；3）使用le 创建一个版图；4）使用快捷键—bindkey;5）使用diva验证版图；6）使用diva 进行LVS；登陆以后，首先要先创建自己的工作目录，比如Work, cd Work.从csm25rf库所在文件夹下拷贝文件到自己的工作目录下,你的工作目录下必须有文件，不然在LSW窗无法显示绘制版图需要的各个图层。
从/CDS_ROOT/tools/dfII/cdsuser目录下拷贝 .cdsinit文件到自己的目录下，该文件是Cadence 自带的软件相关设置的文件，里面有相关字体的设置，Bindkey设置等，这里主要考虑Bindkey的设置，也可以设置自己的Bindkey，不过 Cadence默认的设置是足够的。
当然也可以单单靠鼠标来进行操作，virtuoso le 窗口有常用命令的工具栏，不过就我自己的感觉，用快捷键比鼠标要快很多。
如果要运行Diva LVS 还得有.simrc文件。
（不过这里有一个问题，服务器上的.simrc文件的设置跟csm25rf库有不一致的地方，运行Diva LVS 会出现目录LVS非法的错误。
运行vituoso le要打开virtuoso le ,首先要打开CIW窗口。
在shell 命令行下输入：icfb& 进入CIW 窗口，字符&使得cadence 在后台工作（即可以在shell命令行执行其它命令），也可以在shell 提示符下输入其它的命令来打开CIW窗口，如下图：（在这里也可以输入layout& 或者 layoutPlus&）检查设计需要的相关库是否存在。
实验三Virtuoso版图编辑器的基本使用目录1.实验目的2.使用Virtuoso版图编辑器绘制反相器版图3.设计规则检查（Design Rule Check）4。
版图网表和参数提取（Layout and Parameter Extraction）5。
版图与原理图网表对比检查(Layout vs. Schematic Check)1.实验目的本实验主要目的是通过绘制反相器版图的详细过程初步介绍Virtuoso版图编辑器的使用，同时也介绍了设计规则检查（DRC）、版图提取（LPE)、以及版图原理图网表对比检查(LVS)的基本操作步骤。
2.使用Virtuoso版图编辑器绘制反相器版图通过用版图编辑器创建反相器版图的例子来熟悉版图编辑器的使用。
在Library Manager窗口中选中IClab1库，然后点击File-—>New——〉Cell View,输入Cell Name为inverter，Tool选Virtuoso,View Name会自动变成layout，见图1。
图1. 用Virtuoso创建layout对话框在此需要特别注意的是，我们创建的版图是为实验一反相器原理图而创建的,因此自定义元件库名称必须与原理图所在库名称一致，特别是Cell Name也必须与原理图的Cell Name一致，即为inverter,有些同学在做此实验时在新创建的元件库中做，而且取了一个与原理图不同名的版图名称，这就给后面的版图提取和后端仿真带来了很大麻烦，所以请严格遵守上述命名规则。
点击OK会打开Virtuoso版图编辑器,同时启动的还有Layer Select Window,即LSW。
因绘制版图时一定先要与某一工艺库关联，而LSW将与关联的工艺库联动，所以不同的工艺库会有不同的LSW窗口出现。
本实验中的IClab1自定义库是与NCSU_TechLib_ami06工艺库关联的，所以该工艺库的名称会显示在LSW窗口的上面。
Virtuoso Layout Editing 使用简介本文以INV为例介绍virtuoso Layout Editing 的基本操作方法一、建立目录结构首先选择项目的名称为最top的目录名称，这里假设为MyLib(为了文章的语言简洁，以下将不会过多描述)。
具体命令如下：%mkdir MyLib%cd MyLib%mkdir opus db dracula%cd dracula%mkdir loglvs lvs drc相关目录名称意义：MyLib 主目录opus 运行Virtuoso环境db 存放database，即将你所画的图export出来dracula 进行检测，这里使用dracula这个工具对所画的版图进行验证loglvs 进行LVS(版图对电路)检测时用到的netlist(电路描述)lvs 进行LVSdrc 进行drc(设计规则检查)二、建立数据库现在进到opus目录中，准备technology file(建立数据库时必须的文件)和display file(图层描述)%icfb& ，接着跳出cadance的控制界面图示如下：点击File-->New-->Library ，在跳出的对话框中Name填入MyLib,选中Compile a new techfile,点击ok在ASCII Technology file 里填入准备好的tech file，点击ok，库便建好了。
三、建立新的版图inv点击File-->New-->Cellview在跳出的对话框中Library Name选择MyLib,Cell Name填入inv，View Name选择layout,点击ok接着就是版图inv的工作区了图为layout工作区，所进行的layout都在些工作区内完成。
工具框中介绍几个常用的工具，为保存，点击保存当前工作区的内容。
这三个图标依次为fit全部显示，zoom in放大视图，zoom out缩小视图。

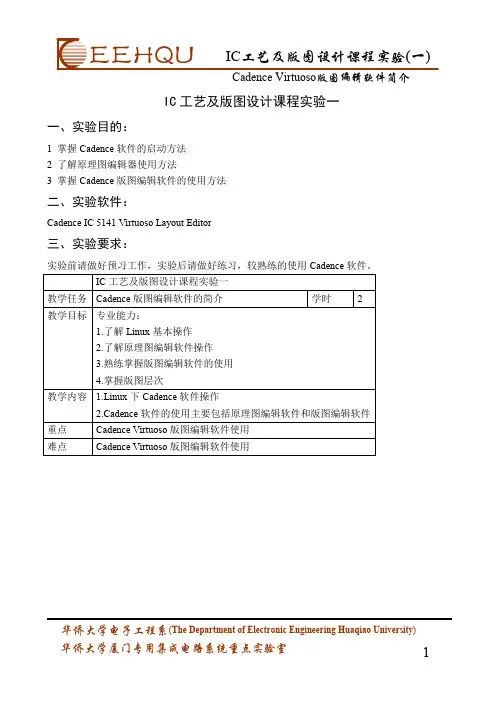

IC工艺及版图设计课程实验一一、实验目的：1 掌握Cadence软件的启动方法2 了解原理图编辑器使用方法3 掌握Cadence版图编辑软件的使用方法二、实验软件：Cadence IC 5141 Virtuoso Layout Editor三、实验要求：实验前请做好预习工作，实验后请做好练习，较熟练的使用Cadence软件。
华侨大学电子工程系(The Department of Electronic Engineering Huaqiao University)实验内容：项目一、Linux系统与Cadence软件介绍1.Cadence软件介绍◎全球最大的EDA公司，产品涵盖电子设计的整个流程，自1991年以来，连续在EDA市场中销售额稳居第一。
◎提供系统级至版图级的全线解决方案，产品包括系统级设计，功能验证，IC综合及布局布线，模拟、混合信号及射频IC设计，全定制IC设计，IC物理验证，PCB设计和硬件仿真建模等。
◎系统庞杂，工具众多，不易入手◎具有广泛的应用支持，全球知名半导体公司与电子系统公司均将Cadence软件作为其全球设计的标准。
2.Cadence 全定制IC设计软件◎Virtuoso Schematic Composer◎Analog Design Environment◎Spectre◎Virtuoso Layout Editor◎Assura◎Dracula & Diva◎Virtuoso Layout Synthesizer自动版图◎ICCragtsman布局工具3.系统环境◎.cshrc:指定Cadence软件和License文件所在路径（用户目录下，隐藏文件）◎.cdsenv:包含Cadence软件的一些环境设置（用户目录下，隐藏文件）◎.cdsinit：Cadence初始化设置（用户目录下，隐藏文件）◎ cds.lib：Cadence调用的设计库文件◎ techfile：工艺文件包含了设计必须的信息，版图设计时必须包含该文件。
Virtuoso Analog Design Environment实验手册Version 5.1.41实验一、熟悉Virtuoso Analog Design Environment实验摘要：通过一些基本操作熟悉Linux操作系统下Virtuoso Analog Design Environment设计工具。
Virtuoso Analog Design Environment 是一个在Design Framework II设计软件系列中的一个，它可以进行输出波形查看，模拟仿真等，Virtuoso Analog Design Environment 有一个非常友好的图形界面。
实验步骤：一、登录Linux操作系统，用安装软件的用户登录，最好不要用root用户。
二、打开Linux的终端，进入软件所在文件夹，比如我的是/home/chengtao/adelabic5，输入cd /home/chengtao/adelabic5，即可进入，注意在安装时有一个lnx86.cshrc的文件，在每次进入Cadence之前都应该先运行以下命令：source lnx86.cshrc ，然后再终端中输入icms & ，稍等片刻，即可进入Cadence 图形界面CIW，如下图1所示（会弹出一个Cadence得介绍窗口，关闭即可）。
三、打开一个尖峰检测电路。
1、选择Tool下的Library Manager ，即可弹出Library Manager对话框，总共有三栏分别为：Library、Cell、View，只有在Library下有目录，另外两个是空的，点traning，在Cell下便会显示很多目录，我们选择点击peakTestv，在View下会出现一个schematic,双击便会弹出一个对话框，如下图2所示。
2、选中peakDetectv ,peakDetectv会被白色的正方形线包围，然后依次执行Design—Hierarchy—Descend Edit （可以使用快捷键E），会蹦出一个小对话框，在View Name中选择schematic，点击Ok，则会弹出一个电路图，如下图3所示。
virtuosuo 用法
Virtuoso是一个电路模拟软件，用法如下：
1.打开Virtuoso软件，创建一个新的电路设计。
2.在电路设计界面中，添加所需的电子元件和连接线，以构建电路。
3.选择模拟算法，例如SPICE、IBIS等，以用于模拟电路的性能。
4.设置模拟参数，例如电压、频率等，以确定模拟的特定条件。
5.运行模拟，并分析结果。
Virtuoso会提供各种分析工具，例如波形图、眼图等，以帮助用户理解电路的性能。
6.根据需要调整电路设计，并重新进行模拟，以优化电路性能。
此外，Virtuoso还有一些常用功能，如复制/粘贴、查找/替换、批量修改等操作，可以大大提高电路设计效率。
同时，Virtuoso还支持多种脚本语言，例如Tcl/Tk、Perl、Python等，可以用于自动化处理和批处理操作。
需要注意的是，Virtuoso是一个比较复杂的软件，需要一定的学习和实践才能熟练使用。
建议在掌握基本的电子技术和模拟算法知识后再使用Virtuoso进行电路设计和模拟。
实验一Virtuoso原理图和图标编辑器的基本使用目录1.实验目的2.创建一个新的自定义单元库3.使用 Cadence Virtuoso 原理图编辑器构建一个反相器4.创建一个自定义元器件图标1.实验目的本实验采用AMI06工艺设计一个反相器，以此使学生达到熟悉 Cadence Virtuoso 原理图和图标编辑器使用，记住常用热键组合以及掌握与特定工艺库关联之目的。
2.创建一个新的自定义单元库启动 Cadence,调用 CIW（Command Interpreter Window）首先启动计算机，在用户名处键入 cdsusr, 密码处键入123456，进入Linux操作系统桌面，在cdsusr’s Home 文件夹中创建iclabs子文件夹。
请记住一定要创建这个子文件夹，这样才不会影响到cdsusr根目录下的cds.lib文件。
操作如下：File --> Create Folder, 在新创建的文件夹名称处键入iclabs（可取不同名字，学号和本人名字拼音等）。
进入Linux桌面，单击鼠标右键打开终端。
见图1。
图1. Linux桌面操作在打开的终端中执行下列命令：见图2的红色框线内。
图2. Linux终端执行第二个命令后你就可看见Cadence软件的CIW窗口出现。
见图3所示。
图3. Cadence软件的CIW窗口在CIW窗口中点击Tools-->Library Manager..., 将打开库管理器（图4）。
图4. 库管理器你可看到NCSU提供的库已显示在Library栏目中，有 NCSU_Analog_Parts,...等。
点击库管理器中的File-->New-->Library..., 将打开New Library 对话窗口, 现创建一个新库取名为IClab1。
见图5。
图5. 创建一个自定义元件库点击OK弹出关联工艺库对话框（图6），选择Attach to an existing techfile。
