直流电路动态分析专题课堂练习(含答案)

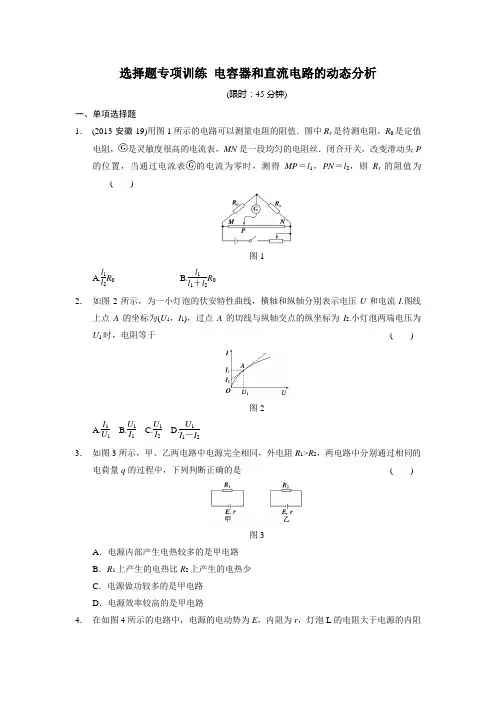

选择题专项训练 电容器和直流电路的动态分析(限时：45分钟)一、单项选择题1． (2013·安徽·19)用图1所示的电路可以测量电阻的阻值．图中R x 是待测电阻，R 0是定值电阻，是灵敏度很高的电流表，MN 是一段均匀的电阻丝．闭合开关，改变滑动头P的位置，当通过电流表的电流为零时，测得MP ＝l 1，PN ＝l 2，则R x 的阻值为( )图1A.l 1l 2R 0B.l 1l 1＋l 2R 02． 如图2所示，为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U 和电流I .图线上点A 的坐标为(U 1，I 1)，过点A 的切线与纵轴交点的纵坐标为I 2.小灯泡两端电压为U 1时，电阻等于( )图2A.I 1U 1B.U 1I 1C.U 1I 2D.U 1I 1－I 23． 如图3所示，甲、乙两电路中电源完全相同，外电阻R 1>R 2，两电路中分别通过相同的电荷量q 的过程中，下列判断正确的是( )图3A ．电源内部产生电热较多的是甲电路B ．R 1上产生的电热比R 2上产生的电热少C ．电源做功较多的是甲电路D ．电源效率较高的是甲电路4． 在如图4所示的电路中，电源的电动势为E ，内阻为r ，灯泡L 的电阻大于电源的内阻r .闭合开关S ，在滑动变阻器的滑片P 由a 向b 移动的过程中，下列各物理量的变化情况正确的是()图4A．电流表的读数先减小后增大B．灯泡L变亮C．电源输出功率先增大后减小D．电压表的读数先增大后减小5．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测，它的电阻随一氧化碳浓度的变化而变化．在如图5所示电路中，不同的一氧化碳浓度对应传感器不同的电阻值，电压表的示数与一氧化碳的浓度一一对应，观察电压表示数就能判断一氧化碳浓度是否超标．已知氧化锡传感器的电阻的倒数与一氧化碳浓度成正比，那么，电压表示数U与一氧化碳浓度ρ之间的对应关系正确的是()图5A．U越大，表示ρ越大，ρ与U成正比B．U越大，表示ρ越小，ρ与U成反比C．U越大，表示ρ越大，但ρ与U不成正、反比关系D．U越大，表示ρ越小，但ρ与U不成正、反比关系6．在如图6所示的电路中，电源的负极接地，其电动势为E、内电阻为r，R1、R2为定值电阻，R3为滑动变阻器，C为电容器，、为理想电流表和理想电压表．在滑动变阻器滑动头P自a端向b端滑动的过程中，下列说法中正确的是()图6A．a点的电势降低B．电压表示数变小7． 如图7所示，两极板间距为d 的平行板电容器与一电源相连，距上极板d 处有一质量为m 、带电量为q 的小球自由释放，穿过上极板的小孔后，恰好能到达下极板，若将下极板向上平移d4，小球仍从同一位置释放，则下列说法正确的是( )图7A ．仍能到达下极板，且速度恰好为0B ．仍能到达下极板，且速度大于0C ．不能到达下极板，距离上极板最大距离为3d5D ．不能到达下极板，距离上极板最大距离为d28． A 、B 两块正对的金属板竖直放置，在金属板A 的内侧表面系一绝缘细线，细线下端系一带电小球．两块金属板接在如图8所示的电路中，R 1为光敏电阻，R 2为滑动变阻器，R 3为定值电阻，当R 2的滑动触头P 在中间时闭合开关S ，此时电流表和电压表的示数分别为I 和U ，带电小球静止且绝缘细线与金属板A 的夹角为θ.已知电源电动势E 和内阻r 一定，光敏电阻随光照的增强电阻变小，以下说法正确的是( )图8A ．保持光照强度不变，将R 2的滑动触头P 向b 端滑动，则R 3消耗的功率变大B ．保持滑动触头P 不动，让光敏电阻周围光线变暗，则小球重新平衡后θ变小C ．滑动触头向a 端滑动，用更强的光照射R 1，则电压表示数变小D ．保持滑动触头不动，用更强的光照射R 1，则U 的变化量的绝对值与I 的变化量的绝对值的比值变小二、多项选择题9． 某同学将一直流电源的总功率P E 、输出功率P R 和电源内部的发热功率P r 随电流I 变化的图线画在了同一坐标上，如图9中的a、b、c所示，以下判断正确的是()图9A．直线a表示电源的总功率P E—I图线B．曲线c表示电源的输出功率P R—I图线C．电源的电动势E＝3 V，内电阻r＝1 ΩD．电源的最大输出功率P m＝2 W10．如图10为测量某电源电动势和内阻时得到的U－I图线，用此电源与三个阻值均为3 Ω的电阻组成如下四个电路．则外电路功率相等的是()图10A．图a和图d B．图b和图cC．图a和图b D．图c和图d11．已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图11所示电路，电源的电动势E 和内阻r不变，在没有磁场时调节变阻器R使电灯L正常发光，若探测装置从无磁场区进入强磁场区．则()图11A．电灯L变暗B．电灯L变亮C．电流表的示数增大D．电流表的示数减小12．电源、开关S、S′、定值电阻R1、光敏电阻R2和电容器连接成如图12所示电路，电容器的两平行板水平放置．当开关S、S′闭合，并且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点．当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则()图12A．液滴向下运动B．液滴向上运动C．R2两端的电势差是否升高无法分析D．当光照强度不变时断开S′，把电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高13．如图13所示电路中，定值电阻R大于电源内阻r，当滑动变阻器滑动端向右滑动后，理想电流表A1、A2、A3的示数变化量的绝对值分别为ΔI1、ΔI2、ΔI3，理想电压表示数变化量的绝对值为ΔU，下列说法中正确的是()图13A．电流表A2的示数一定变小B．电压表V的示数一定增大C．ΔI3一定大于ΔI2D．ΔU与ΔI1比值一定小于电源内阻r2.【2013·黄梅一中高三理综测试】在如图所示的电路中，灯炮L 的电阻大于电源的内阻r ，闭合电键S ，将滑动变阻器滑片P 向左移动一段距离后，下列结论正确的是 （ ）A ．灯泡L 变亮B ．电源的输出功率增大C ．电容器C 上电荷量减少D ．电流表读数变小，电压表读数变大3.【2014·开封高三第一次模拟】如图所示的电路中．电源电动势为E ．内阻为R ．1L 和2L 为相同的灯泡，每个灯泡的电阻和定值电阻阻值均为R ．电压表为理想电表．K 为单刀双掷开关，当开关有 l 位置打到2位置时，下列说法中正确的是A ．1L 亮度不变．2L 将变暗B ．1L 将变亮，2L 将变暗C ．电源内阻的发热功率将变小D ．电压表读数将变小 二、多选题：4.【2014·黄梅一中高三适应训练5】压敏电阻的阻值会随所受压力的增大而减小，某同学利用压敏电阻的这种特性设计了一个探究电梯运动情况的装置，该装置的示意图如图所示，将压敏电阻平放在电梯内，其受压面向上，在受力面上放一物体m ，电梯静止时电流表示数为I0，当电梯做四种不同的运动时，电流表示数分别如图甲、乙、丙和丁所示，下列判断中正确的是（）A．甲图表示电梯可能在做匀速运动B．乙图表示电梯可能向上做匀加速运动C．丙图表示电梯可能向上做匀加速运动D．丁图表示电梯可能向下做匀减速运动5.【2014·黄冈高三上学期期末考试】如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻。

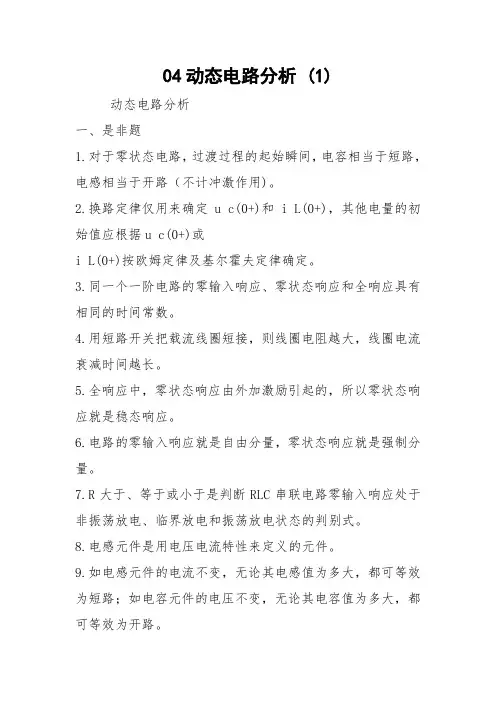

04动态电路分析 (1)动态电路分析一、是非题1.对于零状态电路，过渡过程的起始瞬间，电容相当于短路，电感相当于开路（不计冲激作用)。

2.换路定律仅用来确定u c(0+)和i L(0+)，其他电量的初始值应根据u c(0+)或i L(0+)按欧姆定律及基尔霍夫定律确定。

3.同一个一阶电路的零输入响应、零状态响应和全响应具有相同的时间常数。

4.用短路开关把载流线圈短接，则线圈电阻越大，线圈电流衰减时间越长。

5.全响应中，零状态响应由外加激励引起的，所以零状态响应就是稳态响应。

6.电路的零输入响应就是自由分量，零状态响应就是强制分量。

7.R大于、等于或小于是判断RLC串联电路零输入响应处于非振荡放电、临界放电和振荡放电状态的判别式。

8.电感元件是用电压电流特性来定义的元件。

9.如电感元件的电流不变，无论其电感值为多大，都可等效为短路；如电容元件的电压不变，无论其电容值为多大，都可等效为开路。

10.一个在t=0-时电压为零且电压不跃变的电容在换路时相当于短路；一个在t=0-时电流为零且电流不跃变的电感在换路时相当于开路。

11.由R、L组成的一阶电路，若R越大，其零输入响应衰减得越慢。

12.零输入的RC电路中，只需时间常数τ不变，电容电压从100V放电到50V所需时间与从150V放电到100V所需时间相等。

13.在零输入响应的情况下，电路的时间常数τ是电流或电压由初始值衰减到该值的0.632倍所需的时间。

14.电压为100V的直流电压源，通过100kΩ电阻对10μF电容充电，经过1s，充电电流为0.368mA。

15.在零状态RL串联电路接入恒定电压，如果电源电压不变，增加电阻可以减少稳态电流及缩短过渡过程时间。

16.全响应中，暂态响应仅由元件初始储能产生，稳态响应则由外加激励产生。

17.设某电压可表示为u(t)=ε(t)-ε(t-3)V，则当t=3s时有u(3+)≠u(3-)。

18.RLC串联电路接通直流电压源瞬间，除u C和i L之外，其余元件的电压或电流均能跃变。

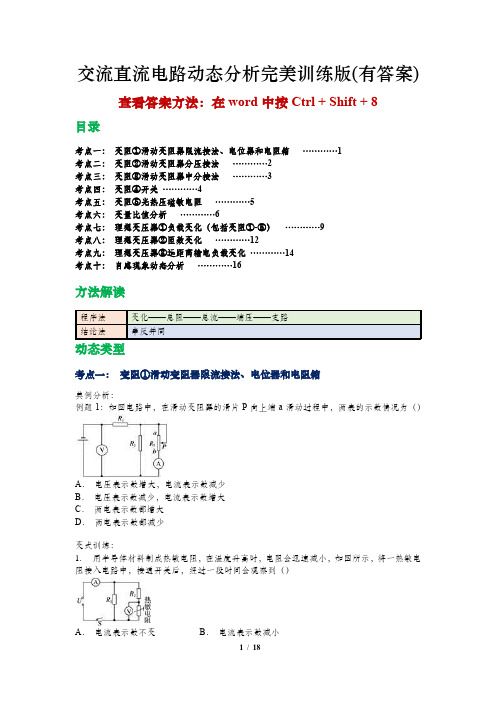

交流直流电路动态分析完美训练版(有答案) 查看答案方法：在word中按Ctrl + Shift + 8目录考点一：变阻①滑动变阻器限流接法、电位器和电阻箱 (1)考点二：变阻②滑动变阻器分压接法 (2)考点三：变阻③滑动变阻器中分接法 (3)考点四：变阻④开关 (4)考点五：变阻⑤光热压磁敏电阻 (5)考点六：变量比值分析 (6)考点七：理想变压器①负载变化（包括变阻①-⑤） (9)考点八：理想变压器②匝数变化 (12)考点九：理想变压器③远距离输电负载变化 (14)考点十：自感现象动态分析 (16)方法解读考点一：变阻①滑动变阻器限流接法、电位器和电阻箱典例分析：例题1：如图电路中，在滑动变阻器的滑片P向上端a滑动过程中，两表的示数情况为（）A．电压表示数增大，电流表示数减少B．电压表示数减少，电流表示数增大C．两电表示数都增大D．两电表示数都减少变式训练：1.用半导体材料制成热敏电阻，在温度升高时，电阻会迅速减小，如图所示，将一热敏电阻接入电路中，接通开关后，经过一段时间会观察到（）A．电流表示数不变B．电流表示数减小C．电压表示数增大D．电压表示数减小2.如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R4的滑片向b端移动时，则( )A．电压表读数减小B．电流表读数减小C．质点P将向上运动D．R3上消耗的功率逐渐增大3.（多选）如图所示，平行金属板中带电质点P处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器R的滑片向b端移动时，则（）4A. 电流表读数减小B. 电压表读数减小C. 质点P将向下运动R上消耗的功率逐渐增大D.3考点二：变阻②滑动变阻器分压接法典例分析：例题2：如图所示,当滑动变阻器的触点P向a端滑动时( )A．电流表的示数减小,电压表的示数增大B．电流表的示数增大, 电压表的示数减小C．电流表和电压表示数都减小D．电流表和电压表示数都增大变式训练：4.如图所示的电路，电池内阻不计，当R2的滑动触头P由a端向b端滑动过程中，电流表示数A和电压表示数V将（）A. V不变，A变大B. V不变，A变小C. V变小，A变大D. V变小，A变小考点三：变阻③滑动变阻器中分接法典例分析：例题3：（多选）如图所示的电路中，电源内阻为r，闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中（）A． U先变大后变小B． I先变小后变大C． U与I的比值先变大后变小D． U的变化量的大小与I的变化量的大小的比值等于r变式训练：5.如图所示，电源电动势E=8V，内阻不为零，电灯A电阻为10Ω，电灯B电阻为4Ω，滑动变阻器的总电阻为6Ω，闭合开关S,当滑动触头P由a端向b端滑动的过程中（不考虑电灯电阻的变化）（）(A) 电流表的示数一直增大，电压表的示数一直减小(B) 电流表的示数一直减小，电压表的示数一直增大(C) 电流表的示数先增大后减小，电压表的示数先减小后增大(D) 电流表的示数先增大后减小，电压表的示数先增大后减小6.如图所示电路中，电源电动势为E，内阻为r，串联的固定电阻为R2，滑动变阻器的总阻值是R1，电阻大小关系为R1＋R2＝r，则在滑动触头从a端滑到b端过程中，下列描述错误的是( )A. 电路的总电流先减小后增大B. 电路的路端电压先增大后减小C. 电源的输出功率先增大后减小D. 滑动变阻器R1上消耗的功率先减小后增大7.如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列说法正确的是：( )A. 电流表的读数一定减小B. R0的功率一定增大C. 电源的输出功率可能先减小后增大D. 电压表与电流表读数的比值一定先减小后增大考点四：变阻④开关典例分析：例题4：(2011海南第2题).如图，E为内阻不能忽略的电池，R1、R2、R3为定值电阻，S0、S为开关，V与A分别为电压表与电流表。

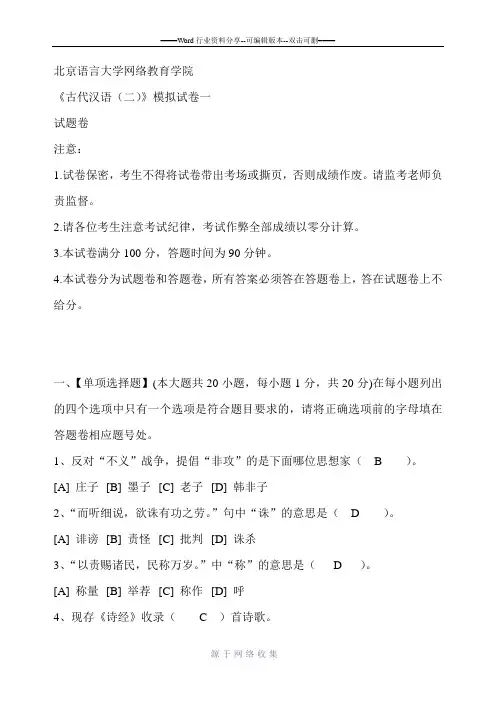

北京语言大学网络教育学院《古代汉语（二）》模拟试卷一试题卷注意：1.试卷保密，考生不得将试卷带出考场或撕页，否则成绩作废。

请监考老师负责监督。

2.请各位考生注意考试纪律，考试作弊全部成绩以零分计算。

3.本试卷满分100分，答题时间为90分钟。

4.本试卷分为试题卷和答题卷，所有答案必须答在答题卷上，答在试题卷上不给分。

一、【单项选择题】(本大题共20小题，每小题1分，共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在答题卷相应题号处。

1、反对“不义”战争，提倡“非攻”的是下面哪位思想家（ B ）。

[A] 庄子[B] 墨子[C] 老子[D] 韩非子2、“而听细说，欲诛有功之劳。

”句中“诛”的意思是（ D ）。

[A] 诽谤[B] 责怪[C] 批判[D] 诛杀3、“以责赐诸民，民称万岁。

”中“称”的意思是（ D ）。

[A] 称量[B] 举荐[C] 称作[D] 呼4、现存《诗经》收录（ C ）首诗歌。

[A] 311 [B] 306 [C] 305 [D] 3075、《诗经》按乐曲的性质，可以分为风、雅、颂，其中“风”是（ C ）阶层的作品？[A] 皇室[B] 贵族[C] 民间[D] 士大夫6、可用于改正文字讹误的古注术语是（ D ）。

[A] 读若[B] 读如[C] 犹言[D] 当作7、可用于串讲文章大意的古注术语是（ B ）。

[A] 貌[B] 言 [C] 犹 [D] 曰8、“二国有好，臣不与及，其谁敢德？”句中“其谁敢德”的意思是（ B ）。

[A] 他敢感谢谁[B] 敢感谢谁 [C] 谁敢感谢 [D] 谁能感谢9、大月十六，小月十五，在古代叫做（ D ）。

[A] 圆[B] 满 [C] 朔 [D] 望10、“字”的本义是（ C ）。

[A] 抚育[B] 文字[C] 生小孩[D] 抚养11、“晋公广而俭，文而有礼”中的“俭”意为（ D ）。

[A] 节俭[B] 不丰足[C] 俭省[D] 不放纵12、“盗”的本义为（ B ）。

专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。

闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。

将它接入图2所示的电路，电源电压不变，R为定值电阻。

闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。

下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。

闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。

以下分析正确的是（ ）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。

直流电路的动态分析问题一确定电路的外电阻R外总如何变化：当外电路的任何一个电阻增大（或减小）时，电路的总电阻一定增大（或减小）例1、（多选）如图所示，当滑动变阻器的滑动片P向上端移动时，关于电路中的电压表、电流表的示数变化，下列说法中正确的是（BC ）A．V1示数增大，A示数增大B．V1示数增大，V2示数增大C．V2示数增大，A示数减小D．V1示数减小，A示数减小练1、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器。

当R2的滑动触点在a端时合上开关S，此时三个电表A1．A2和V的示数分别为I1．I2和U。

现将R2的滑动触点向b端移动，则三个电表示数的变化情况是（B ）A．I1增大，I2不变，U增大B．I1减小，I2增大，U减小C．I1增大，I2减小，U增大D．I1减小，I2不变，U减小练2、在如图所示的闭合电路中，当滑片P向右移动时，两电表读数的变化是( B)A．A变大，V变大 B．A变小，V变大C．A变大，V变小 D．A变小，V变小例2、（多选）在如图所示的电路中，闭合电键S，当滑动变阻器的滑动触头P向下滑动时，四个理想电表的示数都发生变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示．下列比值正确的是( ACD )A．U1/I不变，ΔU1/ΔI不变B．U2/I变大，ΔU2/ΔI变大C．U2/I变大，ΔU2/ΔI不变D．U3/I变大，ΔU3/ΔI不变练3、调整如图所示电路的可变电阻R的阻值，使电压表V的示数增大△U，在这个过程中( A )A ．通过R 1 的电流增加，增加量一定等于B ．R 2 两端电压减小，减少量一定等于C ．通过R 2 的电流减小，但减少量一定等于：D ．路端电压增加，增加量一定等于 练4、（多选）在如图所示的电路中，电源存在内阻，在滑动变阻器滑动片P 由a 滑到b 的过程中，三只理想电压表示数变化的绝对值分别为△U 1、△U 2、△U 3，则下列各组数据中可能出现的是（BD ）A ．△U 1=0、△U 2=2V 、△U 3=2VB ．△U 1=1V 、△U 2=2V 、△U 3=3VC ．△U 1=3V 、△U 2=1V 、△U 3=2VD ．△U 1=1V 、△U 2=1V 、△U 3=2V练5、（多选）在如图所示的电路中，电压表、电流表均为理想电表。

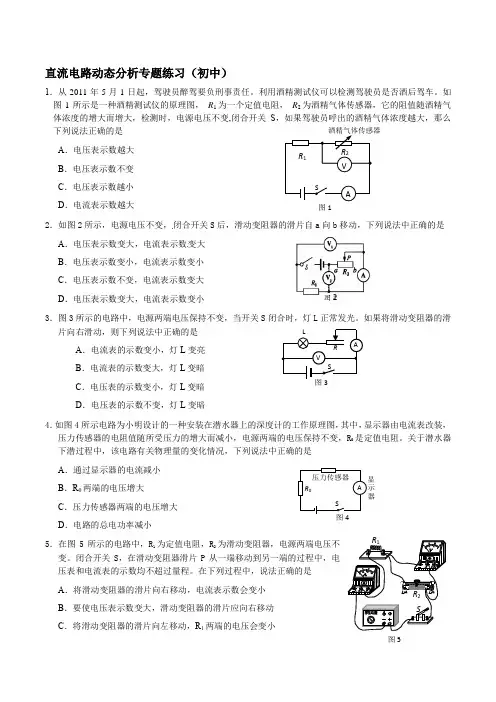

直流电路动态分析专题练习（初中）2．如图2所示，电源电压不变，闭合开关S 后，滑动变阻器的滑片自a 向b 移动，下列说法中正确的是 A ．电压表示数变大，电流表示数变大 B ．电压表示数变小，电流表示数变小 C ．电压表示数不变，电流表示数变大D ．电压表示数变大，电流表示数变小3．图3所示的电路中，电源两端电压保持不变，当开关S 闭合时，灯L 正常发光。

如果将滑动变阻器的滑片向右滑动，则下列说法中正确的是 A ．电流表的示数变小，灯L 变亮 B ．电流表的示数变大，灯L 变暗 C ．电压表的示数变小，灯L 变暗 D ．电压表的示数不变，灯L 变暗4．如图4所示电路为小明设计的一种安装在潜水器上的深度计的工作原理图，其中，显示器由电流表改装，压力传感器的电阻值随所受压力的增大而减小，电源两端的电压保持不变，R 0是定值电阻。

关于潜水器下潜过程中，该电路有关物理量的变化情况，下列说法中正确的是 A ．通过显示器的电流减小 B ．R 0两端的电压增大C ．压力传感器两端的电压增大D ．电路的总电功率减小5．在图5所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源两端电压不变。

闭合开关S ，在滑动变阻器滑片P 从一端移动到另一端的过程中，电压表和电流表的示数均不超过量程。

在下列过程中，说法正确的是 A ．将滑动变阻器的滑片向右移动，电流表示数会变小 B ．要使电压表示数变大，滑动变阻器的滑片应向右移动 C ．将滑动变阻器的滑片向左移动，R 1两端的电压会变小2图5图6D ．要使电路消耗的总电功率变大，滑动变阻器的滑片向左移动6．如图6所示电路，滑动变阻器上标有“50 Ω 1 A”，电源电压恒为6 V ，电流表量程为0～0.6A ，电压表量程为0～3V 。

闭合开关S ，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A ，电压表示数为2 V 。

为保证电路的安全，变阻器R2的取值范围是 A ． 0 Ω～10 Ω B ． 0Ω～50 Ω C ．10 Ω～50 Ω D ．10 Ω～40 Ω7．如图7所示电路，电源两端电压保持不变。

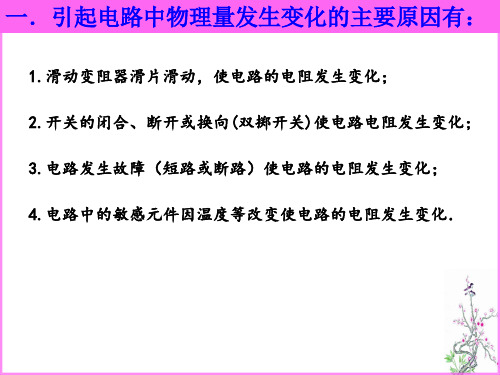

电路动态分析和电路故障分析专题电路动态分析题和电路故障分析题是初中学生物理学习过程中的一个难点，其原因是这两类题目对学生有较高的能力要求。

进行电路故障分析，要以电路动态分析能力作为基础，而电路故障分析又是电路动态分析的载体，因此我们将这两类分析题整合成一个专题进行复习有利于提高复习的效率。

在编排顺序中，我们以电路动态分析作为主线，而将电路故障作为电路动态变化的一个原因。

一、滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1．串联电路中滑动变阻器的滑片P的位置的变化引起的变化[例1]如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

分析：本题中，为了分析表达的简洁，我们约定一套符号：“→”表示引起电路变化；“↑”表示物理量增大或电表示数增大；“↓”表示物理量减小或电表示数减小。

P右移→R2↑→R总↑→I↓→A表↓。

R1不变→IR1↓→U1↓→V表↓。

（判断V表的变化还可以根据串联电路的分压原理来分析：R2↑→U2↑→U1↓→V表↓。

）扩展：根据串联电路的特点，滑动变阻器R2两端的电压U2将↑。

推论：如果滑动变阻器R2足够大，当滑片P向右一直滑动时，电阻将不断增大，那么U2 将不断增大，U1将不断减小，I将不断减小。

假设R2无限大，这时U2 将增大到电源电压，U1将变为0，I 也将变为0，这时的电路就相当于断路。

这就是用电压表来判断电路断路和短路的道理。

[变式训练题]参考上图，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片P向左移动时，请判断A表和V表的变化。

图1 图2 图3 [例2]如图2，当滑片P向左移动时，A表和V表将如何变化。

分析：首先要确定电路的类型，此电路属于串联电路呢还是并联电路。

我们可以将电流表简化成导线，将电压表简化成断开的电键或干脆拿掉。

此时可以容易地看出，这是一个串联电路。

而且发现滑动变阻器的滑片已经悬空，滑动变阻器接成了定值电阻，所以A表示数不变。

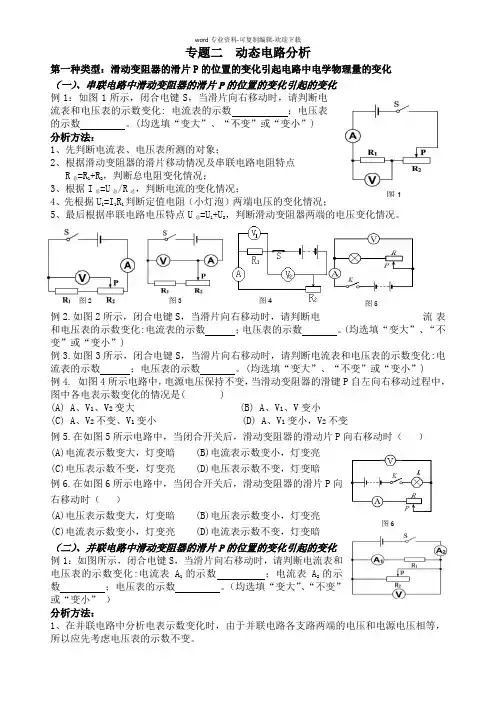

专题二 动态电路分析第一种类型：滑动变阻器的滑片P 的位置的变化引起电路中电学物理量的变化（一）、串联电路中滑动变阻器的滑片P 的位置的变化引起的变化例1：如图1所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”) 分析方法： 1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点R 总=R 1+R 2，判断总电阻变化情况；3、根据I 总=U 总/R 总，判断电流的变化情况；4、先根据U 1=I 1R 1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U 总=U 1+U 2，判断滑动变阻器两端的电压变化情况。

例2.如图2所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)例3.如图3所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。

(均选填“变大”、“不变”或“变小”)例4. 如图4所示电路中，电源电压保持不变，当滑动变阻器的滑键P 自左向右移动过程中，图中各电表示数变化的情况是( )(A) A 、V 1、V 2变大 (B) A 、V 1、V 变小(C) A 、V 2不变、V 1变小 (D) A 、V 1变小，V 2不变例5.在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ）(A)电流表示数变大，灯变暗 (B)电流表示数变小，灯变亮(C)电压表示数不变，灯变亮 (D)电压表示数不变，灯变暗例6.在如图6所示电路中，当闭合开关后，滑动变阻器的滑片P 向右移动时（ ）(A)电压表示数变大，灯变暗 (B)电压表示数变小，灯变亮(C)电流表示数变小，灯变亮 (D)电流表示数不变，灯变暗 （二）、并联电路中滑动变阻器的滑片P 的位置的变化引起的变化例1：如图所示，闭合电键S ，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A 1的示数 ；电流表A 2的示数 ；电压表的示数 。

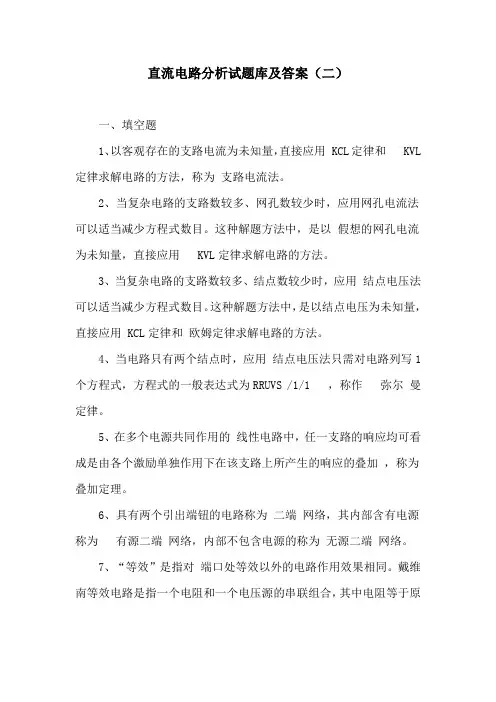

直流电路分析试题库及答案（二）一、填空题1、以客观存在的支路电流为未知量，直接应用 KCL定律和KVL 定律求解电路的方法，称为支路电流法。
