图1
S P L
A 2 A 1

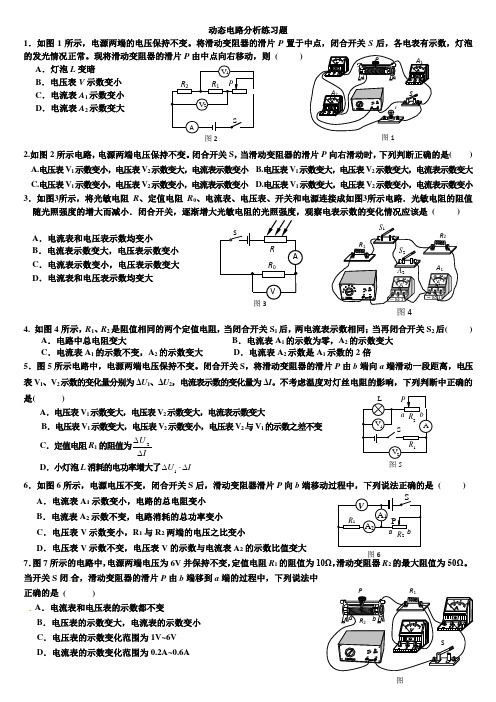

动态电路分析练习题
1．如图1所示，电源两端的电压保持不变。将滑动变阻器的滑片P 置于中点，闭合开关S 后，各电表有示数，灯泡的发光情况正常。现将滑动变阻器的滑片P 由中点向右移动，则 ( ) A ．灯泡L 变暗 B ．电压表V 示数变小 C ．电流表A 1示数变小
D ．电流表A 2示数变大
2.如图2所示电路，电源两端电压保持不变。闭合开关S ，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是( ) A.电压表V 1示数变小，电压表V 2示数变大，电流表示数变小 B.电压表V 1示数变大，电压表V 2示数变大，电流表示数变大
C.电压表V 1示数变小，电压表V 2示数变小，电流表示数变小
D.电压表V 1示数变大，电压表V 2示数变小，电流表示数变小 3．如图3所示，将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图3所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 ( )
A ．电流表和电压表示数均变小
B ．电流表示数变大，电压表示数变小
C ．电流表示数变小，电压表示数变大
D ．电流表和电压表示数均变大
4. 如图4所示，R 1、R 2是阻值相同的两个定值电阻，当闭合开关S 1后，两电流表示数相同；当再闭合开关S 2后( )
A ．电路中总电阻变大
B ．电流表A 1的示数为零，A 2的示数变大
C ．电流表A 1的示数不变，A 2的示数变大
D ．电流表A 2示数是A 1示数的2倍
5．图5所示电路中，电源两端电压保持不变。闭合开关S ，将滑动变阻器的滑片P 由b 端向a 端滑动一段距离，电压表V 1、V 2示数的变化量分别为ΔU 1、ΔU 2，电流表示数的变化量为ΔI 。不考虑温度对灯丝电阻的影响，下列判断中正确的是( )
A ．电压表V 1示数变大，电压表V 2示数变大，电流表示数变大
B ．电压表V 1示数变大，电压表V 2示数变小，电压表V 2与V 1的示数之差不变
C ．定值电阻R 1的阻值为
I
U ∆∆2
D ．小灯泡L 消耗的电功率增大了I U ∆⋅∆1
6．如图6所示，电源电压不变，闭合开关S 后，滑动变阻器滑片P 向b 端移动过程中，下列说法正确的是 ( )
A ．电流表A 1
示数变小，电路的总电阻变小
B ．电流表A 2示数不变，电路消耗的总功率变小
C ．电压表V 示数变小，R 1与R 2两端的电压之比变小
D ．电压表V 示数不变，电压表V 的示数与电流表A 2的示数比值变大 7．图7所示的电路中，电源两端电压为6V 并保持不变，定值电阻R 1的阻值为10Ω，滑动变阻器R 2的最大阻值为50Ω。
当开关S 闭合，滑动变阻器的滑片P 由b 端移到a 端的过程中，下列说法中正确的是 ( )
A ．电流表和电压表的示数都不变
图2
A
S
V 2
P V 1 R 2
R 1 S
O
V A
R 0
R A 1
A 2
R 1
R 2
S 1
S 2 图6
a V
R 1
A 1 S
P
R 2
b
A 2
R 1
a b
R 2 P 图5 ? S
A
V 2
V 1 R 1 R 2 ? L
a b P
B ．电压表的示数变大，电流表的示数变小
C ．电压表的示数变化范围为1V~6V
D ．电流表的示数变化范围为~
8．(多选)如图所示，R 为定值电阻．闭合开关后，当滑片P 在某两点之间滑动时，电流表示数变化范围是～，电压表示数变化范围是3V ～6V ．则下列几种情况中说法正确的是（ ）
A ．变阻器连入电路的电阻变化范围为12Ω～2Ω
B ．电源电压为
C ．R 的电阻为3Ω
D ．实验中R 两端的电压变化范围为2V ～
9. 如图9所示，电源两端的电压保持不变，灯丝电阻不变。将滑动变阻器的滑片P 置 于中点，闭合开关S 后，各电表的示数和灯泡的发光情况均正常。现将滑动变阻器的滑片P 由中点向右移动，则 ( )
A ．电流表A 1示数变大
B ．电流表A 2示数变小
C ．灯泡L 变亮
D ．电压表V 示数变大
10．在如图10所示电路中，电源电压为U 且保持不变，闭合开关S ，滑动变阻器接入电路中的电阻为R 0。滑片P 从a 移动b 的过程中，电路中的电流变化量和三个电阻两端电压变
化量的大小分别用ΔI 、ΔU 1、ΔU 0、ΔU 2表示，则下列选项正确的是 ( )
A ．I U U R ∆∆+∆=2
11 B ．I
U R ∆∆=00
C ．ΔU 0=ΔU 1+ΔU 2
D ．ΔU 1=ΔU 0+ΔU 2
11．如右图所示电路中，电源电压U ＝，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0～，电压表量程为0～3V 。为保护电表，变阻器接入电路的阻值范围是（ ）
A ．0Ω～10Ω B．0Ω～20Ω C．5Ω～20Ω D．Ω～10Ω
12．图12所示的电路中，当开关S 闭合，滑动变阻器R 2的滑片P 由a 端移到b 端的过
程中，下列说法中正确的是 A ．V 1、V 2的示数都不变 B ．V 1、V 2的示数都变大
C ．V 1的示数变大，V 2的示数变小
D ．V 1的示数不变，V 2的示数变大
13．在图13所示电路中，当开关S 闭合、滑动变阻器的触头P 向右移动时，则 ( )
Ａ．电流表示数变大，电压表示数变大Ｂ．电流表示数变大，电压表示数不变 Ｃ．电流表示数变小，电压表示数变小Ｄ．电流表示数不变，电压表示数不变
14.如图14所示电路,电源电压保持不变,闭合开关，当滑动变阻器的滑片向右移动的过程中，下列判断正确的是( )
A.电流表示数变小，电压表示数变小
B.电流表示数变大，电压表示数不变
C.电流表示数变小，电压表示数变大
D.电流表示数变大，电压表示数变大 15.如右图所示电路中，电源电压保持不变。闭合开关S ，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I 、U 1、U 2和U 3表示，电表示数变化量的大小分别用ΔI、ΔU 1、ΔU 2和ΔU 3表示，下列选项正确的是（ ） A ．U 1/I 不变，ΔU 1/ΔI 变小 B ．U 2/I 变大，ΔU 2/ΔI 不变 C ．U 3/I 不变，ΔU 3/ΔI 不变 D ．U 2/I 不变，ΔU 3/ΔI 不变
16.如右图所示，将滑动变阻器的滑动触头由位置a 移至位置b ，电压表的示数减少了8V ，则电阻R1两端的电压（ ） S
a
b
图10
R 2
R 1
R 0
P S
V 1
V 2 R 1
a R 2 b
P
图14
S
P V A
L
V
A
S
R 1
R 2
P 图13
