2020中考物理重点知识强化训练专题五动态电路分析试题

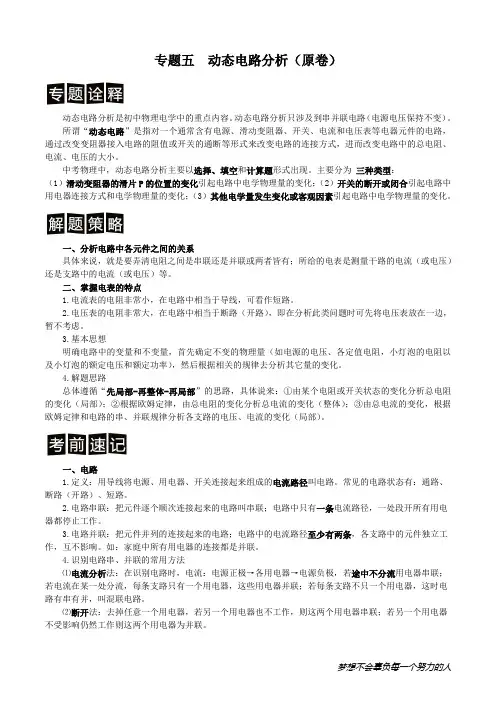

专题五动态电路分析（原卷）动态电路分析是初中物理电学中的重点内容。

动态电路分析只涉及到串并联电路（电源电压保持不变）。

所谓“动态电路”是指对一个通常含有电源、滑动变阻器、开关、电流和电压表等电器元件的电路，通过改变变阻器接入电路的阻值或开关的通断等形式来改变电路的连接方式，进而改变电路中的总电阻、电流、电压的大小。

中考物理中，动态电路分析主要以选择、填空和计算题形式出现。

主要分为三种类型：（1）滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化；（2）开关的断开或闭合引起电路中用电器连接方式和电学物理量的变化；（3）其他电学量发生变化或客观因素引起电路中电学物理量的变化。

一、分析电路中各元件之间的关系具体来说，就是要弄清电阻之间是串联还是并联或两者皆有；所给的电表是测量干路的电流（或电压）还是支路中的电流（或电压）等。

二、掌握电表的特点1.电流表的电阻非常小，在电路中相当于导线，可看作短路。

2.电压表的电阻非常大，在电路中相当于断路（开路），即在分析此类问题时可先将电压表放在一边，暂不考虑。

3.基本思想明确电路中的变量和不变量，首先确定不变的物理量（如电源的电压、各定值电阻，小灯泡的电阻以及小灯泡的额定电压和额定功率），然后根据相关的规律去分析其它量的变化。

4.解题思路总体遵循“先局部-再整体-再局部”的思路，具体说来：①由某个电阻或开关状态的变化分析总电阻的变化（局部）；②根据欧姆定律，由总电阻的变化分析总电流的变化（整体）；③由总电流的变化，根据欧姆定律和电路的串、并联规律分析各支路的电压、电流的变化（局部）。

一、电路1.定义：用导线将电源、用电器、开关连接起来组成的电流路径叫电路。

常见的电路状态有：通路、断路（开路）、短路。

2.电路串联：把元件逐个顺次连接起来的电路叫串联；电路中只有一条电流路径，一处段开所有用电器都停止工作。

3.电路并联：把元件并列的连接起来的电路；电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。

《动态电路分析》考点+训练动态电路是欧姆定律的一个重要应用，中考中，动态电路分析是各个省市每年中考必考的电学题型，通过动态电路的分析，能充分反映学生对欧姆定律的掌握情况。

1、动态电路——通过改变滑动变阻器滑片的位置或通过开关的通断改变电路的连接方式，从而导致电路中电阻的变化，进而改变电路中的电流、电压大小的电路。

2、知识储备：（1）串联电路中，电阻串的越多，电阻越大——越串越大；并联电路中，电阻并的越多，电阻越小——越并越小。

（2）不论是串联还是并联电路中，一个电阻变大，总电阻就变大。

（3）串联电路中，电阻越大的，分的电压越大——正比分压；并联电路中，电阻越大的分的电流小——反比分流。

（4）电压表与谁构成一个“圈”就测谁两端的电压，这个“圈”中可以有电流表、闭合的开关，只能有一个用电器或电源，不能既有电源又有用电器。

（5）并联电路各支路电流、用电器互不影响。

3、滑动变阻器的滑片P的位置的变化引起电路中电学物理量变化的分析：（1）串联电路中滑动变阻器的滑片P的位置的变化引起的变化:（R为定值电阻，U定为定值电阻R两端的电压，R P为滑动变阻器连入电路的电阻、滑动变阻器两端的电压U P为定值电阻R两端的电压）分析思路：分析的顺序：滑动变阻器滑片移动引起局部电阻的变化→电路总电阻的变化→电路总电流的变化→定值电阻电流的变化→定值电阻两端电压→滑动变阻器两端的电压变化。

（2）并联电路中滑动变阻器的滑片P的位置的变化引起变化：分析思路：分析的顺序：定值电阻支路电流不变→滑动变阻器滑片移动引起局部电阻的变化→滑动变阻器支路电流的变化→干路电路的变化。

4、电路中开关的断开或闭合引起变化的分析：（1）串联电路中开关的断开或闭合引起的变化：开关断开往往是单个电阻的电路，而闭合后往往是串联电路，根据串联电路的特点，电流会变小，单个电阻两端的电压变小。

（2）并联电路中开关的断开或闭合引起的变化：开关断开往往是电路的支路减少，干路电流变小，而闭合后往往是电路支路增多，干路电流变大，各支路的电流互不影响。

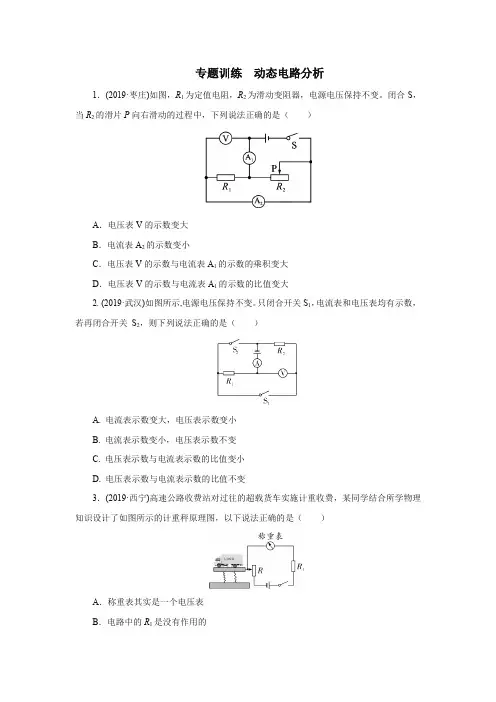

专题训练动态电路分析1．(2019·枣庄)如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。

闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大2. (2019·武汉)如图所示,电源电压保持不变。

只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变3．(2019·西宁)高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，R连入电路的阻值越大D．当车辆越重时，称重表的示数越大4. (2019·泸州)（多选）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω5．（2019·长沙）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小6．(2019·海南)如图所示是某电子秤内部简化电路。

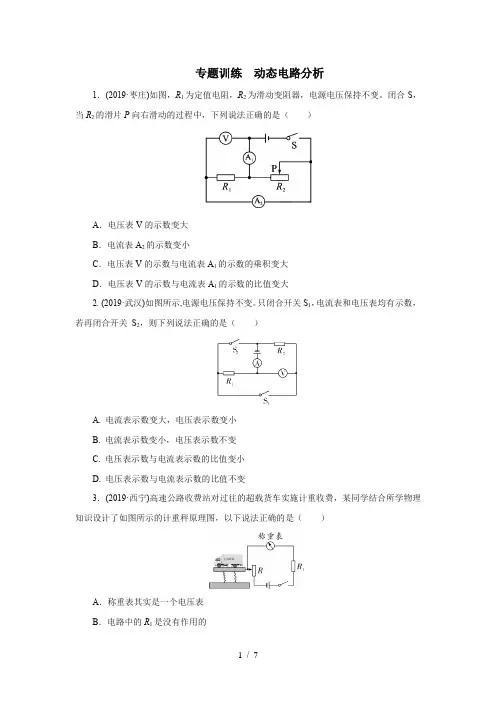

专题训练动态电路分析1．(2019·枣庄)如图，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。

闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大2. (2019·武汉)如图所示,电源电压保持不变。

只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是（）A. 电流表示数变大，电压表示数变小B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的比值变小D. 电压表示数与电流表示数的比值不变3．(2019·西宁)高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，R连入电路的阻值越大D．当车辆越重时，称重表的示数越大4. (2019·泸州)（多选）如图为一种测量环境湿度仪器的简化工作原理图。

电源电压恒为6V，定值电阻R为l5Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10Ω～20Ω，电压表量程为0～3V，电流表量程为0～0.6A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是（）A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24AD. R0在电路中的最小电阻值为15Ω5．（2019·长沙）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小6．(2019·海南)如图所示是某电子秤内部简化电路。

2020中考物理压轴专题：动态电路分析（含答案）一、串联电路1.如图1所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、R1的连接方式是。

图1(2)判断电表的测量对象:串联不用分析电流表,各处电流都相等,重点分析电压表,电压表测量两端的电压(并联法)。

(3)判断滑动变阻器滑片P移动时相关物理量的变化情况:电源电压不变,滑片P向左移动时→R接入电路的阻值→电路中的总阻值→电流表的示数→电阻R1两端的电压→电压表V的示数。

电压表的示数与电流表的示数的比值(实质是滑动变阻器连入电路中的阻值);电压表示数的变化量与电流表示数的变化量的比值(实质是定值电阻R1的阻值)。

(均选填“变大”“变小”或“不变”)【规律总结】滑片移动引起的串联电路动态分析:首先确定电阻的变化,根据电源电压不变,确定串联电路电流的变化,再根据串联电路电阻分压(电阻大分得的电压就大),确定定值电阻及滑动变阻器两端电压的变化,根据电功、电功率的公式确定电功、电功率的变化,如图2所示。

(先电流后电压、先整体后部分)滑片的移动方向R滑的变化电路中电流I的变化定值电阻两端电压U定的变化滑动变阻器两端电压U滑的变化图22.如图3所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电路消耗的总功率。

(均选填“变大”“变小”或“不变”)二、并联电路3.如图4所示,电源电压不变,闭合开关S,当滑动变阻器的滑片P向左移动时,请回答下列问题:(灯丝电阻不随温度变化)图4(1)去表看电路,复杂电路可分别画出等效电路图,电路中的电流有条路径,电阻R、灯泡L的连接方式是。

(2)判断电表的测量对象:并联电路不分析电压表,各支路电压相等且等于电源电压。

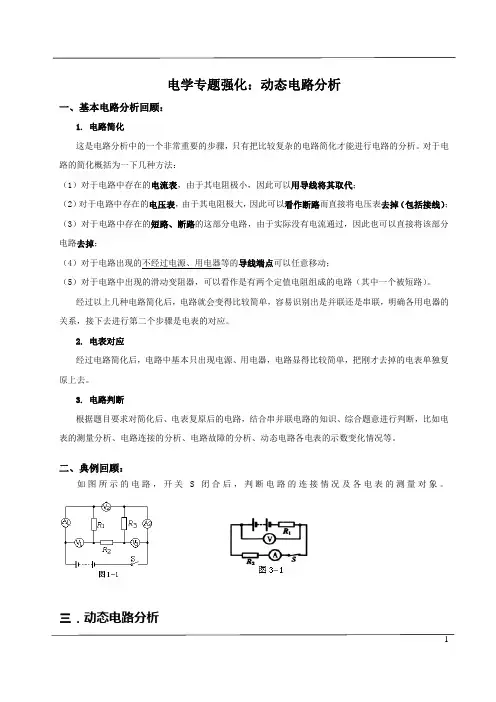

电学专题强化：动态电路分析一、基本电路分析回顾：1. 电路简化这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能进行电路的分析。

对于电路的简化概括为一下几种方法：（1）对于电路中存在的电流表，由于其电阻极小，因此可以用导线将其取代；（2）对于电路中存在的电压表，由于其电阻极大，因此可以看作断路而直接将电压表去掉（包括接线）；（3）对于电路中存在的短路、断路的这部分电路，由于实际没有电流通过，因此也可以直接将该部分电路去掉；（4）对于电路出现的不经过电源、用电器等的导线端点可以任意移动；（5）对于电路中出现的滑动变阻器，可以看作是有两个定值电阻组成的电路（其中一个被短路）。

经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去进行第二个步骤是电表的对应。

2. 电表对应经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚才去掉的电表单独复原上去。

3. 电路判断根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意进行判断，比如电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。

二、典例回顾：如图所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。

三．动态电路分析1、串联电路中的动态变化：例1：如图所示，闭合电键S，当滑片向左移动时，请判断电流表和电压表的示数变化: 电流表的示数；电压表的示数。

(均选填“变大”、“不变”或“变小”)分析方法：1、先判断电流表、电压表所测的对象；2、根据滑动变阻器的滑片移动情况及串联电路电阻特点： R总=R1+R2，判断总电阻变化情况；3、根据I总=U总/R总，判断电流的变化情况；4、先根据U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况；5、最后根据串联电路电压特点U总=U1+U2，判断滑动变阻器两端的电压变化情况。

分析：P左移→R2↓→R↓→I↑→A表↑。

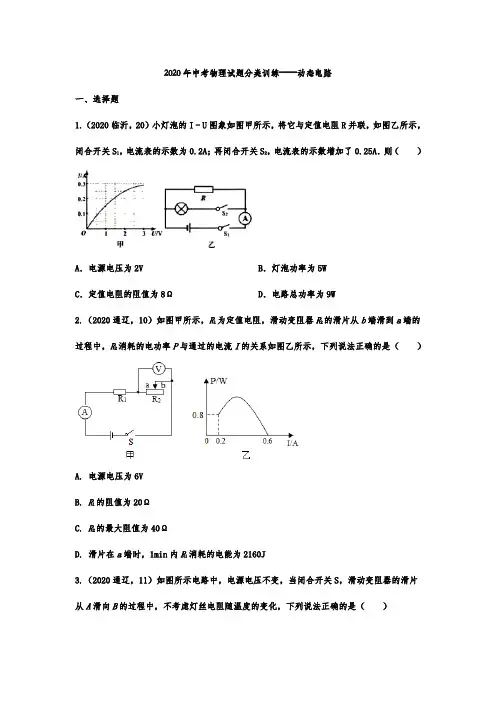

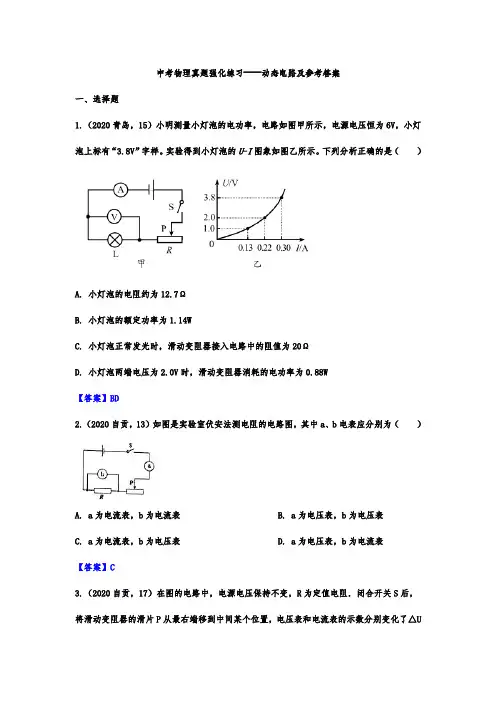

2020年中考物理试题分类训练——动态电路一、选择题1.（2020临沂，20）小灯泡的I﹣U图象如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A．则（）A．电源电压为2V B．灯泡功率为5WC．定值电阻的阻值为8ΩD．电路总功率为9W2.（2020通辽，10）如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从b端滑到a端的过程中，R2消耗的电功率P与通过的电流I的关系如图乙所示，下列说法正确的是（）A. 电源电压为6VB. R1的阻值为20ΩC. R2的最大阻值为40ΩD. 滑片在a端时，1min内R1消耗的电能为2160J3.（2020通辽，11）如图所示电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片从A滑向B的过程中，不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 电压表V2的示数不变，小灯泡L亮度不变B. 电压表V2示数变化量与V1示数变化量相同C. 电压表V2与电流表A示数之比不变D. 滑片P移动到B端时电路总功率最大4．（2020德州，11）如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是（）A．电流表示数变小，电压表示数不变，灯泡亮度不变B．电流表示数变大，电压表示数不变，灯泡亮度不变C．电流表示数变大，电压表示数变小，灯泡亮度变暗D．电压表与电流表示数的比值变大5.（2020武汉，17）如图所示是一种温度自动报警器的原理图。

制作水银温度计时，在玻璃管的两端分别封入一段金属丝。

电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号下列说法正确的是A.温度计中的水银是绝缘体B.电铃响时，电磁铁右端是N极C.温度降低到74℃以下，电铃响D.电铃响且滑片P向左移动时，电磁铁磁性减弱6.（2020武汉，19）如图所示，电源电压15V保持不变，滑动变阻器的滑片在最右端。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

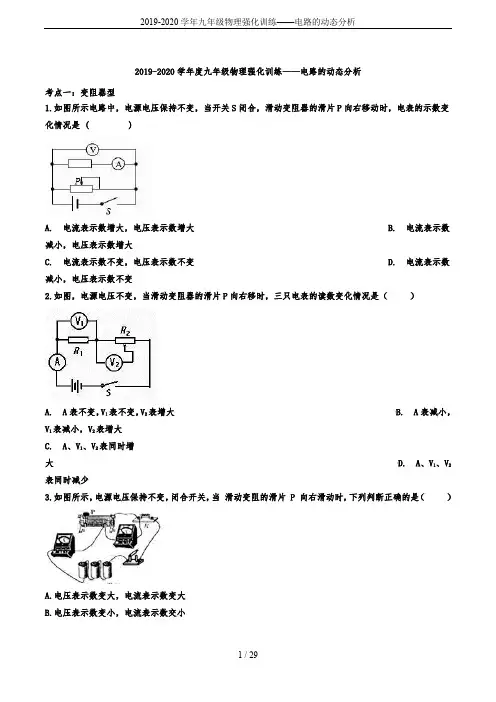

2019-2020学年度九年级物理强化训练——电路的动态分析考点一：变阻器型1.如图所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是 ( )A. 电流表示数增大，电压表示数增大B. 电流表示数减小，电压表示数增大C. 电流表示数不变，电压表示数不变D. 电流表示数减小，电压表示数不变2.如图，电源电压不变，当滑动变阻器的滑片P向右移时，三只电表的读数变化情况是（）A. A表不变，V1表不变，V2表增大B. A表减小，V1表减小，V2表增大C. A、V1、V2表同时增大 D. A、V1、V2表同时减少3.如图所示，电源电压保持不变，闭合开关，当滑动变阻的滑片 P 向右滑动时，下列判断正确的是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数交小C.电压表示数变大，电流表示数变小D.电压表示数变小，电流表示数变大4.如图所示的电路中，如果变阻器的滑片向左移动，两表示数的变化情况是（）A.电压表示数变大，电流表示数变大B.电压表示数变小，电流表示数变大C.电压表示数变小，电流表示数不变D.电压表示数不变，电流表示数变小5.如图所示，电源两端的电压保持不变，R0为定值电阻。

将滑动变阻器的滑片P置于最右端，闭合开关S。

移动滑动变阻器的滑片P到某一位置，此时滑动变阻器接入电路中的电阻为R1，电压表的示数为U1，电流表的示数为I1。

继续移动滑动变阻器的滑片P，使滑动变阻器接入电路中的电阻值减小为R1/4，此时电压表的示数增大到2U1，电流表的示数变为I2。

则( )A. 2I2= I1B. R0:R1=1:4C. 当滑动变阻器的滑片P滑到最右端时，电压表的示数为3U1D. 当滑动变阻器的滑片P滑到最左端时，电压表的示数为3U16.如图所示，电源电压保持不变，闭合开关S，在滑动变阻器滑片由中点向右移动的过程中，下列说法错误的是（）A. 灯泡L的亮度不变B. 电流表A1示数变小C. 电流表A2的示数变小D. 电压表V示数变大7.如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A. 电流表A的示数变小，电压表V1的示数不变B. 电压表V1与电压表V2的示数之和不变C. 电流表A的示数变小，电压表V1的示数变小D. 电压表V2与电流表A的示数之比不变8.小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（）A. 电源电压为4.5VB. 小灯泡的额定功率为1.5WC. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3ΩD. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W9.如图所示，甲乙两个电路的电源电压相等且保持不变，两个灯泡的规格相同．闭合开关后，当滑动变阻器的滑片都从中点向右滑动的过程中，关于灯泡亮度的说法，正确的是（）A. 灯泡L1和L2都变亮B. 灯泡L1和L2都变暗 C. L1始终比L2亮 D. L1始终比L2暗10.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大 C. 电压表示数变小 D. 电路的总功率不变11.如题图所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如题图所示，下列说法不正确的是（）A. 电源电压是9VB. 定值电阻R的阻值是6ΩC. 滑动变阻器的阻值范围是0～18ΩD. 若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9V12.在下图所示的电路中，电源电压和灯泡电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则( )A. 电流表示数增大，电压表示数减小B. 电流表示数减小，电压表示数增大C. 电流表示数增大，电压表示数增大D. 电流表示数减小，电压表示数减小13.在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～0.2W，则电源电压是（）A. 4VB. 6VC. 8VD. 10V14.图甲是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V。

微专题五动态电路分析(分值：29分建议时间：50分钟)类型一开关动作型动态电路(4分)1. (2017吉林)如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(D)A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮第1题图第2题图2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则(A)A. 电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数不变C．电流表示数减小，电压表示数减小D．电流表示数增大，电压表示数增大类型二变阻器动作型动态电路(8分)3. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中(D)A．灯泡变暗 B．电压表示数变大C．电流表示数变小 D．电路总功率变小第3题图第4题图4.(2017通辽)如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是(C)A.的示数变大，的示数变小B.的示数变大，的示数变小C.与的示数差和的示数的比值一定不变D.与的示数差和的示数的比值一定大于15. (2017安徽)如图所示，滑动变阻器的滑片P处于中间的位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)A．L1和L2都变亮 B．L1变暗，L2变亮C．L1变亮，L2变暗 D．L1和L2都变暗第5题图第6题图6. (2017东营)如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是(C)A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大类型三敏感电阻型动态电路(8分)7. (2017玉林崇左)如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆(杠杆)相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是(D) A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小第7题图第8题图8.(2017镇江)图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致的示数增大而触发警报器(图中未画出)报警，则M接触药液后(B)A．M的电阻R M变大B．电路消耗的总功率变大C.与的示数乘积不变D.与的示数之比变大9. (2017大庆)某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是(D)A．电压表和电流表示数均变大B．电压表和电流表示数之比不变C．电压表和电流表的乘积不变D．电压表变化量和电流表变化量之比不变10. (2017陕西)如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是(D)第10题图第11题图A．图甲中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小类型四动态电路相关计算(9分)11. (2017西宁)如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为 6 V．闭合开关S 后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I­U图像关系如图乙所示．则下列计算结果正确的是(D)A．电源电压为9 VB．小灯泡的额定功率为3 WC．电阻丝AB的最大阻值为6 ΩD．滑片P在A、B两端时小灯泡的电功率之比为1∶812. (2017聊城)(多选)如甲图所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断正确的是(ABD)A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω13. (2017枣庄)如图所示，电源电压恒为5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“20 Ω1 A”，小灯泡标有“3 V1.8 W”字样．闭合开关，在电路安全的情况下，(不考虑灯丝电阻的变化)则下列说法正确的是(C)A．滑动变阻器的阻值允许调节的范围是0～20 ΩB．电流表示数的变化范围是0.1 A～0.6 AC．电压表示数的变化范围是1 V～3 VD．小灯泡的最小功率是1 W14. (2017重庆B卷)图甲为一个超声波加湿器，图乙为其内部湿度监测装置的简化电路图．已知电源电压为12 V，定值电阻R0的阻值为30 Ω，电流表的量程为0～200 mA，电压表的量程为0～9 V．湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120 Ω(图中未画出)．则在电路安全工作的前提下，计算可得出(C)A．R的电流最小值为80 mAB．R的电功率最大值为0.9 WC．R0的电功率最小值为0.3 WD．装置能监测湿度最大值为90%。

热点考点05－动态电路专题考点分析所谓“动态电路”是指当电路中的电阻大小发生了变化，或并联支路的增、减引起的电路中，电阻、电流、电压及用电器的功率、灯泡的亮度发生了变化的题型；此种题型是全国各省市中的重点及热点题型，难度较大，通常以压轴型题型放在多选题中考查，失分率较高，要掌握此题型，除大量练习外，还应还掌握此题型的特点及解题规律；考点突破此考点通常有以下三种题型：的动态电路于某个支路的电阻发生了变化，会导致某个支路和干路电流及电路的总功率发生变化。

在支路的电流变化，然后再根据串、并联电路的特点，推知各用电器两端的电压变化情况，同样利用P=I2R，和P=UI得出电路中灯的实际功率变化情况，及电路中总功率的变化情况。

题型三：开关的断开与闭合引起电路连接情况发生了改变的动态电路此种题型通常只适用并联电路，当开关闭合或断开，支路个数发生增减时，必然会导致干路中电流发生变化，同时会影响整个电路消耗的总功率。

当改变开关的状态，改变了支路的个数时，若支路个数增加，则干路总电流变大，反之干路总电流减小，但应注意支路的增减一定不会影响原来支路的任何物理量，包括原支路上灯的亮度也不受影响。

考点专练例1：(2018天津中考)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是（）A：两个电流表示数均变大 B：两个电流表的示数均变小C：电流表A1示数不变，电流表A2示数变大D：电流表A1示数不变，电流表A2示数变小【答案】D【解析】闭合开关S，电路为电阻R1和滑动变阻器R2的并联电路，电流表A1测量通过电阻R1的电流，电流表A2测量通过干路的电流；因为并联各支路互不影响，所以当滑动变阻器的滑片P右移时，电流表A1的示数不变；但当P右移时，变阻器的阻值变大，并联电路的总电阻变大，根据I=U/R可知，干路电流变小，即电流A2示数变小。

综合上述分析此题应选D。

【点睛】此题是较容易的动态电路问题，只要知道并联电路的特点：并联各支路互不影响，而电路中的电流与电阻成反比，且干路电流等于各支路电流之和，即可得出当P向右滑动时电流表A1示数不变，电流表A2示数变小的结论；由此可知，解决此题的关键是：①弄清电路的连接情况②知道串、并联各支的电流及电压特点③正确运用公式即可正确求解此题。

2020届中考物理一轮复习专项练习：动态电路分析一、选择题（每题四个选项中只有一个选项是正确的，共12题）1．光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是A．电流表示数变大，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表和电压表示数均变小D．电流表和电压表示数均变大2．如图所示的电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P向右滑动，下列判断正确的是A．滑动变阻器接入电路中的电阻变小B．电路中的总电阻变小C．电流表的示数变小D．电压表的示数变小3．如图甲所示，R1为定值电阻，滑动变阻器R2的滑片从a端滑到b端的过程中，R2消耗的电功率P与其两端电压U的关系图像如图乙所示，下列说法不正确的是（）A ．滑动变阻器最大阻值为50ΩB ．R1的最小功率为0.1WC ．电路消耗的总功率最大为2.4WD ．滑动变阻器消耗的最大电功率为0.9W4．下图是煤气检测电路，电源电压不变，R 为定值电阻，Q 为气敏元件，其阻值随煤气浓度的升高而增大，闭合开关S ，当煤气浓度升高时，下列判断正确的是（ ）A ．电流表示数变小，输出信号电压abU 变大 B ．电流表示数变大，输出信号电压abU 变大 C ．电流表示数变小，输出信号电压abU 不变 D ．电流表示数变大，输出信号电压ab U 变小5．随着我国经济的飞速发展。

汽车已经进入寻常百姓家。

如图所示是一种能自动显示汽车油箱内油面高度的装置，0R 为定值电阻，R 的滑片连在杠杆的一端。

下列说法正确的是（ ）A ．为简化电路，定值电阻0R 可以去掉B ．当油面下降时，油量表示数增大C ．当油面下降时，定值电阻0R 两端的电压变大D ．当油面升高时，电路中消耗的电功率变大6．如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则（ ）A ．测试仪中电压表的示数越大B ．测试仪中电流表的示数越小C ．电路消耗的总功率越小D ．电压表与电流表示数的比值越大7．如图甲所示是某同学探究“电流与电压关系”的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙。

专题五：动态电路分析考点一：开关型动态电路1.(2019湖北武汉)如图所示,电源电压保持不变。

只闭合开关S1,电流表和电压表均有示数,若再闭合开关S2,则下列说法正确的是( )A.电流表示数变大,电压表示数变小B.电流表示数变小,电压表示数不变C.电压表示数与电流表示数的比值变小D.电压表示数与电流表示数的比值不变2.(2019淄博)灯泡L的电流随电压变化的图象如图乙所示,将此灯泡与定值电阻R接入图甲所示的电路中,只闭合开关S,小灯泡的实际功率为0.5 W,则电源电压是V;再闭合开关S1,电流表的示数变化了0.1 A,则R的阻值是Ω;通电1 min,定值电阻R消耗的电能是J。

3.（2019 青岛）如图甲是一个电加热器的工作原理图，其中R1 和R2 是阻值不变的发热电阻；图乙是它的部分参数。

当电加热器正常工作时，下列说法正确的是A.只闭合开关 S，加热器的功率为 990WB.开关 S 闭合，S1 由断开到闭合，电路中电流变大，R2的功率变大C.加热器在保温状态下工作 5min，产生3.3×104J 的热量D.电阻R1 与R2 的阻值之比为 1∶83.（2019襄阳，26）如图所示,电源电压保持不变,电阻R1=R2=R3=10Ω，若只使R2、R3并联接入电路,则应闭合开关_____，此时电流表的示数为I1:要使R1,R2串联,应断开开关S1、S2此时电流表的示数为I2,则I1：I2=_____。

考点二：变阻器型动态电路1.(2019湖南郴州)如图所示,电源电压不变,闭合开关S后,滑动变阻器的滑片P自中点向b 端移动的过程中,下列关于电表示数变化情况判断正确的是( )A.电流表A1变小,A2变小,电压表V不变B.电流表A1变小,A2不变,电压表V不变C.电流表A1变小,A2变小,电压表V变大D.电流表A1不变,A2变大,电压表V变小2.(2018湖北恩施)如图,电路中L1“6 V 3 W”和L2“6 V 6 W”两灯泡和滑动变阻器R串联,电源电压恒为12 V。

专题(五) 动态电路分析【动态电路解题的一般步骤】1.判断电路的串、并联关系(电路类型)。

串联分压:U1U2=U1U2;并联分流:U1U2=U2U1,各支路互不影响,干路的电流受支路影响。

2.弄清各电表测量的物理量:电流表串联在电路中,电压表并联在电路中。

3.动态分析:电阻R的变化引起电流、电压的变化。

(1)不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。

(2)由公式I=UU得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。

4.同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。

处理此类问题时:先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。

“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。

当电路状态发生变化时,定值电阻:R=ΔUΔI具有普遍意义,但ΔP=ΔU×ΔI是错误的,应运用ΔP=U22U -U12U计算。

5.动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。

此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。

②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表不能超量程。

6.当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。

串联:电流I1=I2=I,其他物理量都与电阻成正比。

并联:电压U1=U2=U,其他物理量都和电阻成反比。

1.[2019·赤峰]如图ZT5-1所示电路,电源电压和小灯泡电阻保持不变。

当开关闭合后,滑动变阻器滑片向右滑动时,电流表和电压表的示数变化情况分别是()图ZT5-1A.变大、变小B.变大、变大2.[2019·广西]用石墨烯制成的湿敏电阻,其阻值会随含水量的升高而增大。
