压力容器焊接技术要求

压力容器制造焊接相关技术标准及要求川化集团有限责任公司化工设备厂《钢制化工容器制造技术要求》摘录5. 焊接和切割5. 1切割5. 1. 1采用火焰切割下料时，应清除熔渣及有害杂质，并采用砂轮或其它工具将坡口加工平整。

当切割材料为标准规定的抗拉强度（T b>540MPa的高强度钢或铬钼合金钢时，火焰切割表面应采用打磨或机械加工的方法清除热影响区和淬硬区，并进行磁粉或渗透探伤。

不锈钢的碳弧气刨表面应采用砂轮打磨，清除渗碳层。

5. 1. 2火焰切割时的预热与否，一般应符合钢材焊接时的预热要求。

受压元件气割的开孔边缘或剪切下料的端部如未经焊接者（如安放式接管的开孔边缘或内伸式接管的端部），应采用打磨等方法去除3mm以上。

5. 2焊缝位置5. 2. 1壳体上的开孔应尽量不安排在焊缝及邻近区域，但符合下列情况之一者，允许在上述区域开孔：1. 符合GB150开孔补强要求的开孔可在焊缝区域开孔。

2. 符合GB150规定的允许不另行补强的开孔，可在环焊缝区域开孔。

但此时应以开孔中心为圆心，对直径为3倍开孔直径长度的圆所包括的焊缝进行100%射线或超声波探伤，并符合要求。

凡因开孔而可予去除的焊缝可不受探伤质量的影响。

3. 符合GB150规定的允许不另行补强的开孔，当壳体板厚小于等于40mm时，开孔边缘距主焊缝的边缘应大于等于13mm。

但若按5.2.1条第一款对主焊缝进行射线或超声波探伤并符合要求者，可不受此限。

5. 2. 2外部附件与壳体的连接焊缝，如与壳体主焊缝交叉时，应在附件上开一槽口，以使连接焊缝跨越主焊缝。

槽口的宽度应足以使连接焊缝与主焊缝边缘的距离在1.5倍壳体壁厚以上。

5. 3焊接准备5. 3. 1焊接坡口及其两侧至少15mm内的母材表面应消除铁锈、油污、氧化皮及其它杂质。

铸钢件应去除铸态表面以显露金属光泽。

5. 3. 2气割坡口的表面质量至少应符合下表的要求。

5. 3. 3坡口上的分层缺陷应予以清除，清除深度为分层深度或10mm （取小者）, 并予以补焊。

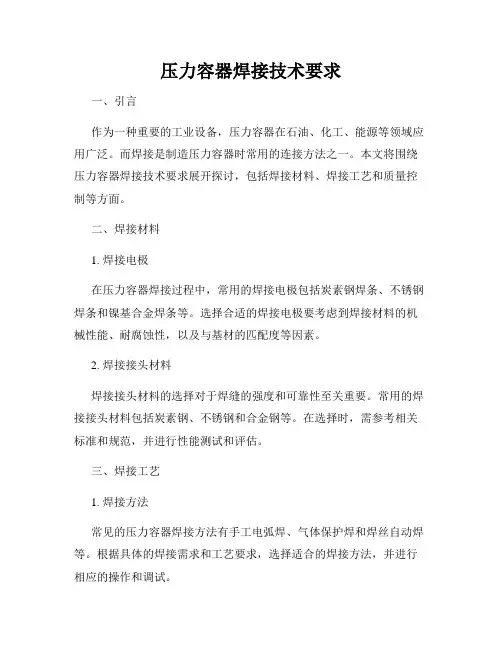

压力容器焊接技术要求一、引言作为一种重要的工业设备，压力容器在石油、化工、能源等领域应用广泛。

而焊接是制造压力容器时常用的连接方法之一。

本文将围绕压力容器焊接技术要求展开探讨，包括焊接材料、焊接工艺和质量控制等方面。

二、焊接材料1. 焊接电极在压力容器焊接过程中，常用的焊接电极包括炭素钢焊条、不锈钢焊条和镍基合金焊条等。

选择合适的焊接电极要考虑到焊接材料的机械性能、耐腐蚀性，以及与基材的匹配度等因素。

2. 焊接接头材料焊接接头材料的选择对于焊缝的强度和可靠性至关重要。

常用的焊接接头材料包括炭素钢、不锈钢和合金钢等。

在选择时，需参考相关标准和规范，并进行性能测试和评估。

三、焊接工艺1. 焊接方法常见的压力容器焊接方法有手工电弧焊、气体保护焊和焊丝自动焊等。

根据具体的焊接需求和工艺要求，选择适合的焊接方法，并进行相应的操作和调试。

2. 焊接参数焊接参数是指焊接过程中需要控制和调节的因素，包括焊接电流、电压、焊接速度和焊接通道等。

合理的焊接参数能够确保焊接质量和焊缝的可靠性。

3. 焊接顺序在进行压力容器焊接时，需要考虑焊接顺序的合理安排。

一般情况下，焊接应从中心部位向四周进行，逐渐将焊接缝填满，并注意热输入的均匀分布，以避免产生过大的焊接变形和内应力。

四、质量控制1. 焊接前的准备工作在进行焊接前，应对焊接部位进行充分的清洁和除锈处理，确保焊接面无杂质和氧化物。

同时，还需进行预热处理，以减少焊接变形和冷裂纹的风险。

2. 焊接过程中的质量控制焊接过程中，要进行严格的质量控制，包括焊缝的准备、热输入的控制、焊接参数的实时监测和焊接表面的保护等。

同时，焊接人员应熟悉焊接工艺规范，确保焊接过程的连续性和稳定性。

3. 焊后处理和检测焊接完成后，需进行焊后热处理和检测工作。

热处理能够恢复焊接材料的力学性能，并减少残余应力；而焊缝检测则能够评估焊接质量和焊缝的可靠性，常用的方法包括无损检测和金相检测等。

五、总结压力容器焊接技术要求是确保制造出安全可靠的压力容器的基础。

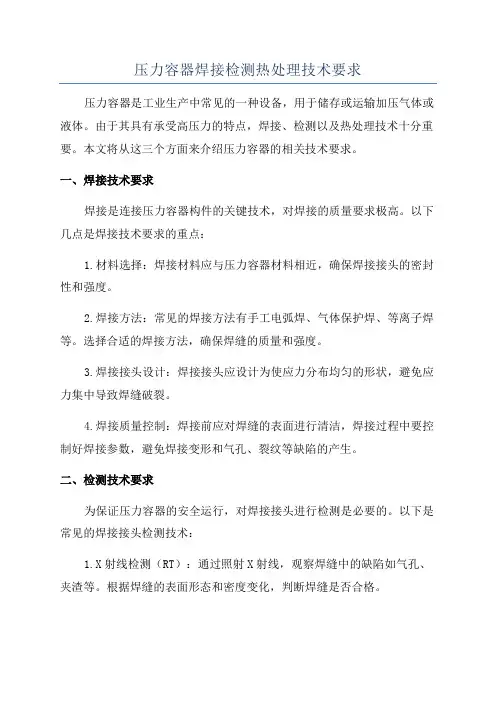

压力容器焊接检测热处理技术要求压力容器是工业生产中常见的一种设备，用于储存或运输加压气体或液体。

由于其具有承受高压力的特点，焊接、检测以及热处理技术十分重要。

本文将从这三个方面来介绍压力容器的相关技术要求。

一、焊接技术要求焊接是连接压力容器构件的关键技术，对焊接的质量要求极高。

以下几点是焊接技术要求的重点：1.材料选择：焊接材料应与压力容器材料相近，确保焊接接头的密封性和强度。

2.焊接方法：常见的焊接方法有手工电弧焊、气体保护焊、等离子焊等。

选择合适的焊接方法，确保焊缝的质量和强度。

3.焊接接头设计：焊接接头应设计为使应力分布均匀的形状，避免应力集中导致焊缝破裂。

4.焊接质量控制：焊接前应对焊缝的表面进行清洁，焊接过程中要控制好焊接参数，避免焊接变形和气孔、裂纹等缺陷的产生。

二、检测技术要求为保证压力容器的安全运行，对焊接接头进行检测是必要的。

以下是常见的焊接接头检测技术：1.X射线检测（RT）：通过照射X射线，观察焊缝中的缺陷如气孔、夹渣等。

根据焊缝的表面形态和密度变化，判断焊缝是否合格。

2.超声波检测（UT）：利用超声波的传播和回波特性来检测焊缝内的缺陷。

可以发现焊缝内的气孔、夹渣、裂纹等缺陷。

3.磁粉检测（MT）：通过涂抹磁粉，利用磁场的变化来检测焊缝表面和近表面的裂纹、夹渣等缺陷。

4.渗透检测（PT）：将渗透剂涂敷在焊接接头上，根据渗透剂在缺陷处的渗透性能，来检测焊接接头中的裂纹、夹渣等缺陷。

在焊接完成后，还需要对焊接接头进行热处理，以提高焊接接头的强度和韧性。

以下是常见的热处理技术要求：1.退火处理：通过加热至一定温度，保持一定时间后，再慢慢冷却，使焊接接头内部的组织发生变化，消除焊缝处的应力，提高焊接接头的韧性和强度。

2.回火处理：焊接接头在退火处理后，如果硬度过高，会影响其韧性和冲击性能，回火处理可以调整焊接接头的硬度，保证其力学性能达到要求。

综上所述，焊接、检测以及热处理技术是压力容器制造过程中的关键环节。

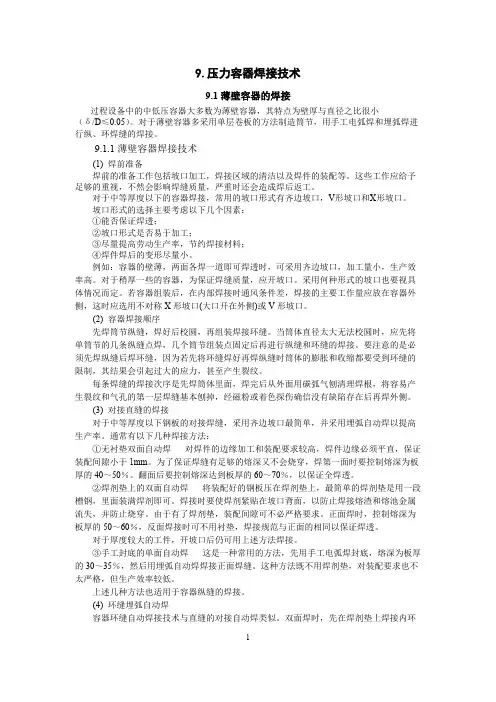

9.压力容器焊接技术9.1薄壁容器的焊接过程设备中的中低压容器大多数为薄壁容器，其特点为壁厚与直径之比很小（δ/D≤0.05）。

对于薄壁容器多采用单层卷板的方法制造筒节，用手工电弧焊和埋弧焊进行纵、环焊缝的焊接。

9.1.1薄壁容器焊接技术(1)焊前准备焊前的准备工作包括坡口加工，焊接区域的清洁以及焊件的装配等。

这些工作应给予足够的重视，不然会影响焊缝质量，严重时还会造成焊后返工。

对于中等厚度以下的容器焊接，常用的坡口形式有齐边坡口，V形坡口和X形坡口。

坡口形式的选择主要考虑以下几个因素：①能否保证焊透；②坡口形式是否易于加工；③尽量提高劳动生产率，节约焊接材料；④焊件焊后的变形尽量小。

例如：容器的壁薄，两面各焊一道即可焊透时，可采用齐边坡口，加工量小，生产效率高。

对于稍厚一些的容器，为保证焊缝质量，应开坡口。

采用何种形式的坡口也要视具体情况而定。

若容器组装后，在内部焊接时通风条件差，焊接的主要工作量应放在容器外侧，这时应选用不对称X形坡口(大口开在外侧)或V形坡口。

(2)容器焊接顺序先焊筒节纵缝，焊好后校圆，再组装焊接环缝。

当筒体直径太大无法校圆时，应先将单筒节的几条纵缝点焊，几个筒节组装点固定后再进行纵缝和环缝的焊接。

要注意的是必须先焊纵缝后焊环缝，因为若先将环缝焊好再焊纵缝时筒体的膨胀和收缩都要受到环缝的限制，其结果会引起过大的应力，甚至产生裂纹。

每条焊缝的焊接次序是先焊筒体里面，焊完后从外面用碳弧气刨清理焊根，将容易产生裂纹和气孔的第一层焊缝基本刨掉，经磁粉或着色探伤确信没有缺陷存在后再焊外侧。

(3)对接直缝的焊接对于中等厚度以下钢板的对接焊缝，采用齐边坡口最简单，并采用埋弧自动焊以提高生产率。

通常有以下几种焊接方法：①无衬垫双面自动焊对焊件的边缘加工和装配要求较高，焊件边缘必须平直，保证装配间隙小于1mm。

为了保证焊缝有足够的熔深又不会烧穿，焊第一面时要控制熔深为板厚的40～50％。

翻面后要控制熔深达到板厚的60～70％，以保证全焊透。

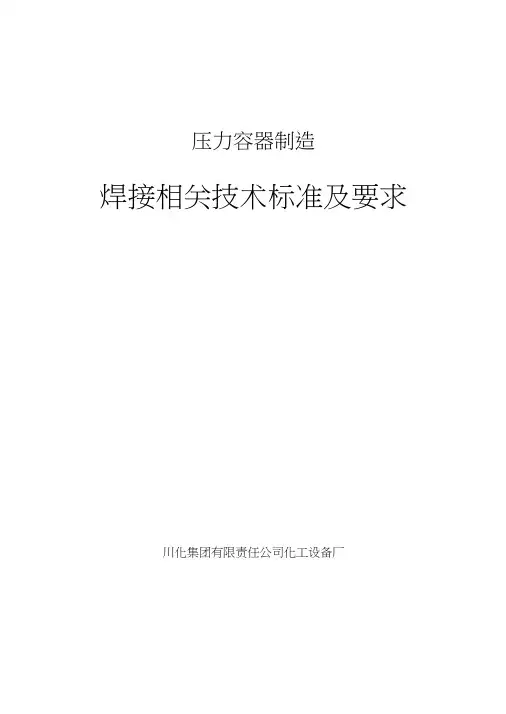

压力容器制造焊接相关技术标准及要求摘录川化集团有限责任公司化工设备厂《钢制化工容器制造技术要求》摘录5．焊接和切割5．1 切割5．1．1采用火焰切割下料时，应清除熔渣及有害杂质，并采用砂轮或其它工具将坡口加工平整。

当切割材料为标准规定的抗拉强度σb>540MPa的高强度钢或铬钼合金钢时，火焰切割表面应采用打磨或机械加工的方法清除热影响区和淬硬区，并进行磁粉或渗透探伤。

不锈钢的碳弧气刨表面应采用砂轮打磨，清除渗碳层。

5．1．2火焰切割时的预热与否，一般应符合钢材焊接时的预热要求。

受压元件气割的开孔边缘或剪切下料的端部如未经焊接者（如安放式接管的开孔边缘或内伸式接管的端部），应采用打磨等方法去除3mm以上。

5．2 焊缝位置5．2．1壳体上的开孔应尽量不安排在焊缝及邻近区域，但符合下列情况之一者，允许在上述区域开孔：1．符合GB150开孔补强要求的开孔可在焊缝区域开孔。

2．符合GB150规定的允许不另行补强的开孔，可在环焊缝区域开孔。

但此时应以开孔中心为圆心，对直径为3倍开孔直径长度的圆所包括的焊缝进行100%射线或超声波探伤，并符合要求。

凡因开孔而可予去除的焊缝可不受探伤质量的影响。

3．符合GB150规定的允许不另行补强的开孔，当壳体板厚小于等于40mm时，开孔边缘距主焊缝的边缘应大于等于13mm。

但若按5.2.1条第一款对主焊缝进行射线或超声波探伤并符合要求者，可不受此限。

5．2．2 外部附件与壳体的连接焊缝，如与壳体主焊缝交叉时，应在附件上开一槽口，以使连接焊缝跨越主焊缝。

槽口的宽度应足以使连接焊缝与主焊缝边缘的距离在1.5倍壳体壁厚以上。

5．3 焊接准备5．3．1 焊接坡口及其两侧至少15mm内的母材表面应消除铁锈、油污、氧化皮及其它杂质。

铸钢件应去除铸态表面以显露金属光泽。

5．3．2 气割坡口的表面质量至少应符合下表的要求。

气割坡口的表面质量类别定义质量要求平面度表面凹凸程度凹凸度小于等于2.5%板厚粗糙度表面粗糙速Ra50(μm)凹坑局部的粗糙速增大凹坑宽度小于等于50mm 且每米长度内不大于1个5．3．3 坡口上的分层缺陷应予以清除，清除深度为分层深度或10mm（取小者），并予以补焊。

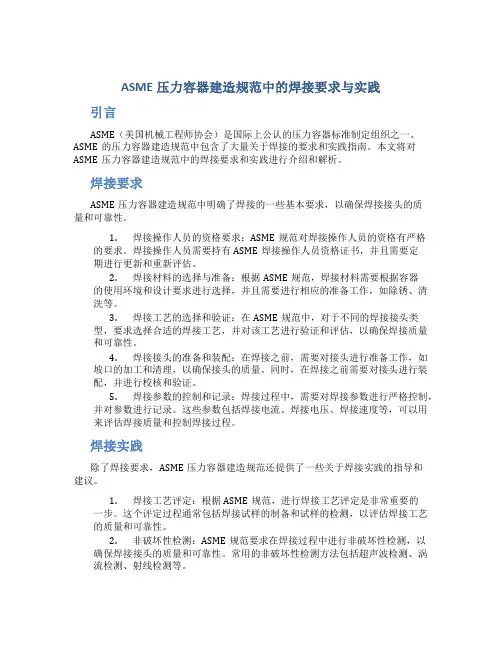

ASME压力容器建造规范中的焊接要求与实践引言ASME（美国机械工程师协会）是国际上公认的压力容器标准制定组织之一。

ASME的压力容器建造规范中包含了大量关于焊接的要求和实践指南。

本文将对ASME压力容器建造规范中的焊接要求和实践进行介绍和解析。

焊接要求ASME压力容器建造规范中明确了焊接的一些基本要求，以确保焊接接头的质量和可靠性。

1.焊接操作人员的资格要求：ASME规范对焊接操作人员的资格有严格的要求。

焊接操作人员需要持有ASME焊接操作人员资格证书，并且需要定期进行更新和重新评估。

2.焊接材料的选择与准备：根据ASME规范，焊接材料需要根据容器的使用环境和设计要求进行选择，并且需要进行相应的准备工作，如除锈、清洗等。

3.焊接工艺的选择和验证：在ASME规范中，对于不同的焊接接头类型，要求选择合适的焊接工艺，并对该工艺进行验证和评估，以确保焊接质量和可靠性。

4.焊接接头的准备和装配：在焊接之前，需要对接头进行准备工作，如坡口的加工和清理，以确保接头的质量。

同时，在焊接之前需要对接头进行装配，并进行校核和验证。

5.焊接参数的控制和记录：焊接过程中，需要对焊接参数进行严格控制，并对参数进行记录。

这些参数包括焊接电流、焊接电压、焊接速度等，可以用来评估焊接质量和控制焊接过程。

焊接实践除了焊接要求，ASME压力容器建造规范还提供了一些关于焊接实践的指导和建议。

1.焊接工艺评定：根据ASME规范，进行焊接工艺评定是非常重要的一步。

这个评定过程通常包括焊接试样的制备和试样的检测，以评估焊接工艺的质量和可靠性。

2.非破坏性检测：ASME规范要求在焊接过程中进行非破坏性检测，以确保焊接接头的质量和可靠性。

常用的非破坏性检测方法包括超声波检测、涡流检测、射线检测等。

3.焊缝的评估和验收标准：在焊接完成后，需要对焊缝进行评估和验收。

ASME规范提供了详细的评估和验收标准，包括焊缝的尺寸、形状、缺陷等方面的要求。
