点火波形分析 ——点火正时及参考信号波形分析

点火波形分析 ——点火正时及参考信号波形分析

发动机控制电脑用来自点 火模块的PIP信号和一些其 他信号，如MAP、TPS等 产生SPOUT信号，然后将 SPOUT信号送回给TFI点 火模块去控制点火初级电 路(SPOUT信号是脉冲宽度 调制信号)。 而且发动机控制电脑经常 不断地会控制SPOUT信号 脉冲宽度调制成份(在波形 而且随发动机转速的变化， 上角的缺口)，即频繁地改 变SPOUT信号的脉冲宽度， SPOUT信号的频率跟着PIP信号 以提供初级点火闭合角和 频率变化而变化，这也就是 点火提前角的参数。
五、福特分布型点火传感器PIP和点 火输出信号SPOUT双踪波形
右图是福特林肯和水星汽 车点火系统的双踪示波器 波形测试图。 它把相互有着重要联系的 波形同时显示在示波器上 用这个测试方法可以同时 诊断分布型点火传感器PIP 和点火输出信号SPOUT电 路及检查它们之间联系， 进而去诊断发动机控制电 脑或点火正时的故障。
许多通用汽车、欧洲 汽车，甚至亚洲生产 的轿车都使用相似的 点火线路设计。所不 同的是福特 PIP/SPOUT设计有其 独特之处。 用波形测试设备的双 通道功能可以同时观 察PIP和SPOUT两个信 号，如果两个信号完 全一样，则控制电脑 正用PIP信号代替 SPOUT信号，车辆进 入故障应急状态。
当启动发动机时看到一条平直的波形，也就是说 发动机实际上没有启动着，可能说明曲轴位置传 感器、点火模块、控制电脑、线路或插头出了故 障。可先找到点火参考信号的起源处——曲轴位置 传感器，用示波器测试曲轴位置传感器的信号， 接着检查点火初级电路或点火模块。 如果没有发现问题，则应检查点火模块和控制电 脑之间的通信信号，而后检查控制电脑返回点火 模块的信号，最后再检查从点火模块到点火线圈 的初级信号。 只有在少数例子中，控制电脑内部将电子点火正 时电路或点火参考电路接地，产生一平直线波形 (无信号）。

发动机点火波形分析

发动机点火波形分析
发动机点火波形与故障分析
点火波形 故障分析简述
• 在点火系的故障中，主要的故障有无火、缺火、 乱火、火弱及点火正时失准等。这些故障将会造 成发动机不能起动或工作不正常。点火系故障部 位可分为低压线路和高压线路两部分。 • 点火波形是汽油机在点火过程中，分缸高压线上 的电压随时间的变化规律。 • 如果实测的点火波形与标准波形出现明显差异， 说明点火系统（或供油系统）有故障。
• A区为断电器触点故障反映区，B区为电容器、点火线圈 故障反映区，C区为电容器、断电器触点故障反映区，D 区为配电器、火花塞故障反映区。
单缸次级点火波形
多缸并列次级点火波形
故障波形一：两缸点火电压相差太大
故障波形二：各缸点火电压峰值高于正 常值4 kV以上
故障波形三：一个或多个缸点火电压过高
分析次级点火)
• 一.看闭合部分 • 二.看点火线
• 三.看火花线及 燃烧电压 • 四.看燃烧时间
• 五.看线圈振荡 情况
一.看闭合部分(如图3-4)
二.看点火线(如图3-5)
三、看火花线及燃烧电压
四、看燃烧时间
五、看线圈振荡情况
典型故障波形分析

点火波形详解分析

点火波形详解分析

2.初级点火波形分析
（1） 标准初级点火波形
• ab段：为触点打开时，初级线圈上初级电压的迅速增长，而这时次级线圈的电 压也迅速增长，当次级电压达到击穿电压的时候，两电压之和就可以击穿火花 塞的电极间隙。 • bc段：当火花塞的电极间隙被击穿时，两电极之间要出现火花放电，使次级电 压骤然下降，而由于点火线圈的初级和次级之间的变压器效应，初级电压也迅 速下降。
1.点火正时的经验检查法
起动发动机并运转到正常工作状态，进行无负荷加速试验。猛踩加速踏板 时，发动机若加速不良并有爆燃声，则为点火过早；若发动机加速不良且声音 发闷，甚至排气管有“突、突”声，则为点火过迟。无负荷加速试验不太准确， 若要准确检查，应在底盘测功机上加上一定负荷试验或进行路试。
•
路试时，应选择坚硬的平坦路面，将全车运转至正常热状态后，高档位低速行 驶，突然急加速，若发动机有轻微的爆燃声且随着车速的提高逐渐消失，则点 火时刻正常；若爆燃强烈，且在高速下长时间不消失，则为点火时间过早；若 无爆燃声但加速困难，甚至排气管有“突、突”声，则为点火时间过晚。
•
10）次级波形的火花线出现抖动现象。可能是发动机的分电盘盖或分火头松 动，使发动机在高速运转时，因分电器的振动使火花塞的放电过程中电压不 稳定，火花线出现抖动现象。
2.不同汽缸次级点火电压波形的对比分析
• 将不同汽缸次级点火电压波形按照一定的排列方式排在一起，通过观察、 比较和分析，了解发动机点火系的技术状况，帮助检查人员发现并判断 其故障所在。点火示波器采集到发动机点火信号后，可以多缸平列波、 并列波、重叠波、单缸波形等形式显示点火波形。
•
de段：当保持火花塞持续放电的能量消耗完毕，电火花消失，点火线圈和电 容器中的残余能量在线路中维持一段衰减振荡。这段振荡也叫第一次振荡。 • ef点：断电器触点闭合或电子点火器晶体管导通，是点火线圈初级突然闭合， 初级电流开始增加，引起次级电压突然增大。值得注意的是：在a点，初级 电流是急剧减小的，而在e点电流是逐渐增加的，所以这两点感应次级电压 的方向相反，而且大小也不相同。

点火波形分析

点火波形分析

3.点火波形分析无论是传统点火系统还是电子点火系统或计算机控制的点火系统，都是由点火线圈通过互感作用把低压电转变为高压电，通过火花塞跳火点燃混合气做功的。

点火系统低压、高压的变化过程是有规律的，它可通过其点火波形予以反映。

点火系统正常工作时的点火线圈初、次级的电压波形，称为标准点火波形，它是点火系统的诊断标准。

（1）传统点火波形图3-17所示是传统点火系统单缸初、次级电压标准波形。

图中张开时间是初级线圈断电时间，它对应于次级线圈的点火、放电及振荡阶段；闭合时间是初级线圈通电时间，它对应于点火线圈的储能阶段，这两个阶段组成了一个完整的点火循环。

图中波形反映了从断电器触点张开、闭合、再张开的整个点火过程中，初、次级电压随时间变化的规律。

1）初级电压波形。

图3-17a是单缸初级电压标准波形。

当断电器触点张开时，初级电压迅速提高（约为100~300V},从而导致次级电压急剧上升击穿火花塞间隙。

当火花塞两极火花放电时，由于初、次级间的变压器效应，初级电压下降且出现高频振荡。

火花放电完毕后，由于点火线圈和电容器中残余能量的释放，又出现低频振荡波，其波幅迅速衰减直至初级电压趋向于蓄电池电压。

当断电器触点闭合后，初级电压几乎为零，成一直线一直延续到触点的下一次张开。

当下一缸点火时，点火循环又将复现。

示波器上张开时间、闭合时问，通常用毫秒（ms）表示，也可用分电器凸轮轴转角表示，此时其张开时间、闭合时间则分别用张开角和闭合角表示。

2）次级电压波形。

因点火线圈初、次级间的变压器效应，其次级电压波形与初级电压波形具有一定的对应关系，图3-17b是单缸次级电压标准波形。

有关次级电压波形点线的含义说明如下。

①A点：断电器触点张开，点火线圈初级绕组突然断电，导致次级电压急剧上升。

②AB线：称为点火线，其幅值为火花塞击穿电压即点火电压。

击穿电压约为8~20kV,不同的车型或点火系统，其击穿电压可能不一样。

③BC线：在火花塞间隙被击穿时，两电极之间出现火花放电，同时次级电压骤然下降，BC为电压下降的幅值。

汽车点火波形分析

汽车点火波形分析

汽车点火波形分析目录一、内容概要 (2)1. 背景介绍 (2)2. 目的和意义 (3)二、汽车点火系统概述 (5)1. 汽车点火系统简介 (6)2. 点火系统的基本组成 (7)3. 点火系统的工作原理 (8)三、汽车点火波形分析基础 (9)1. 波形分析的基本概念 (10)2. 波形分析的常用工具 (11)3. 波形分析的基本步骤 (12)四、汽车点火波形分析实例 (13)1. 正常点火波形分析 (14)（1）波形特征 (15)（2）数据分析 (15)2. 点火故障波形分析 (17)（1）点火过早点火波形分析 (17)（2）点火过晚点火波形分析 (18)（3）缺火波形分析 (19)（4）其他点火故障波形分析 (20)五、汽车点火系统故障诊断与排除 (21)1. 故障诊断方法 (22)2. 常见故障分析及排除方法 (23)3. 故障诊断注意事项 (25)六、汽车点火系统维护与保养 (26)1. 点火系统的日常维护 (26)2. 点火系统的定期保养 (27)3. 点火系统性能优化措施 (28)七、汽车点火技术发展趋势展望 (29)1. 新型点火系统技术介绍 (30)2. 点火系统技术发展趋势分析 (32)3. 未来汽车点火系统的挑战与机遇 (33)一、内容概要汽车点火波形分析是研究发动机在燃烧过程中混合气体的压力和点火时刻随时间变化的规律。

通过对点火波形的深入分析，可以了解发动机的燃烧状况、点火系统的性能以及混合气的燃烧特性。

本文将对汽车点火波形的基本原理、分析方法及常见故障进行详细阐述，旨在为汽车维修技术人员提供实用的参考指南。

文中首先介绍了点火波形分析的目的和意义，接着系统地阐述了点火波形的基本原理，包括点火波形的组成、特点及其在发动机运行中的作用。

结合具体案例，详细讲解了如何利用万用表等工具检测点火波形，并根据检测结果判断发动机的工作状态及故障原因。

文中还对汽车点火系统的主要部件进行了分析，包括点火线圈、分电器、火花塞等，以及它们在点火过程中的作用和相互影响。

点火波形分析-new

点火波形分析-new

3、重叠波
把各缸点火波形的始端对齐，重叠在一个水平位置上， 这有利于比较各缸的点火周期、闭合区间及断开区间等差 异。
图 重叠波
初级阵列波形
如果一个缸的点 火峰值电压比其 它缸低，则表明 点火高压线短路 或火花塞间隙过 小、火花塞破裂 或污浊。
次级阵列波形（故障波形之一）
两 缸 点 火 电 压 相 差 太 大
(4)一缸信号夹,又称为转速传感器夹（感应式 电感探头，或电压式触发探头）
连接 CH3 通道，可以检测发动机转速，并认为被夹 高压线为第一缸高压线。
三、电子点火正时信号或点火控制信号
1、电子点火正时信号 （EST）
（Electronic Spark Timing） 点火系统需要知道什么时候该点火、点火线圈通电时间多 长以及点火正时(点火提前角)提前多少。 在早期点火装置中这些信息则是由传感器，分电器，真空 提前前点装置等来提供。 发动机控制电脑用来自点火模块的点火参号信号和其它输 入信号产生电子点火正时信号(EST)给点火模块或直接给 点火线圈，这个EST信号含有老式分电器，真空提前点火 装置的全部信息。
1、平列波
按点火顺序将各缸点火波形从左到右首尾相连排成一字 形，这种波形组合主要用于分析次级电压的故障，如各缸 次级电压是否均衡，火花电压是否有差异等。
图 平列波
把各缸点火波形的始端对齐，按点火顺序将各 缸点火波形从上到下分别排列，可以比较火花线 长度和一次电路闭头测试夹:夹高压绝缘导线上 黑鱼夹：接地 注意：需要同时测试几个缸波形时，因高压是顺序点火，因 此需要在第一缸高压线上安装一缸信号夹，以便在点 火示波器触发时确定第一缸在显示屏中的位置
3、次级单缸波形
DUR——闭合时间
3、次级单缸波形

点火波形分析

点火波形分析

部分缸点火电压过高实测波形
次级点火故障波形 车型:FORD LIATA 4缸
• 部分气缸高压过高原因 • 所有气缸高压过低原因 • 部分气缸高压过低原因:
火花塞积垢,引起部分火花塞提前跳火; 分电器盖破裂,部分气缸高压分线漏电; 火花塞绝缘体破裂,导致部分气缸高压漏电,点火 电压过低
9.点火闭合(导通)角分析
正常波形
所有缸点火 电压过高
所有缸点火 电压过低
所有缸点火电压过低实测波形
次级点火多缸并 列故障波形 车型:TOYOTA CORONA 2.0
部分缸点火电压过低实测波形
次级点火多缸 并列故障波形 车型:FORD LIAATA
部分缸点火电压过高实测波形
次级点火多缸并列故障波形 车型:JEEP CHEROKEE 7250E 2.5L 4缸
3.二次侧电压分析
• 4.波形分析 • 高压电路原因: • 火花塞高压线绝缘不好 • 分电器盖有漏电 • 点火线圈与分电器接线状况不好或有碰铁现象 • 点火线圈性能不佳,产生不了足够的高压 • 低压电路原因: • 蓄电池电压不足 • 触点闭合角太小 • 一次侧电路电阻过大 • 电容器性能不好或损坏
10.分电器与分电器盖间隙检查
• 分电器与分电器盖间隙大小直接影响火化塞点火 能量的大小，因此必须进行检查并使之符合要求。
• 应明显低于8kV（点火高压），否则说明有故障
11.断电器触点工作状态的检测
• 断电器触点的好坏直接影响到闭合角的大小及初 级电路充电状态的好坏。
• 正常波形在闭合段区域内没有杂波，触点刚闭合 时时有二次振荡3~5个，第一个振荡波应最长。
值电压偏低,触点闭合故障反映区有内光。
一次侧电路电阻 正常波形

点火波形分析

点火波形分析

第三章
发动机技术况检测
⑿与正常时相比，触点闭合阶段变短，说明 断电器触点间隙过大了。反之，若闭合阶 段变长，就说明触点间隙太小了。
第三章
发动机技术状况检测
⑧火花线中出现干扰“毛刺”，可能是分电 器盖或分火头松动。这样，在发动机高速 运转时，因分电器的振动会使火花塞上的 电压不稳定而出现抖动。
第三章
发动机技术状况检测
⑨完全没有高压击穿和火花线波形，说明火 花塞未被击穿，也就没有火花放电过程。 产生的原因可能是次级高压线接触不良或 断路，或者火花塞间隙过大。
第三章
发动机技术状况检测
4、单缸次级电压的故障波形分析：
①断电高压产生之前出现小的多余波形，说 明断电器触点接触面不平，在完全断开之 前有瞬间分离现象，引起电压抖动。
第三章
发动机技术状况检测
② 火花线变短，很快熄灭，说明点火系统储 能不足。可能是供电电压偏低，或初级电 路导线接触不良造成的。
第三章
第三章
发动机技术状况检测
⑩第一次振荡次数明显减少，可能的原因是 断电器触点并联的电容器漏电、电容器容 量不够或初级线路接触不良，导致线路上 电阻增大、耗能增加，火花熄灭后剩余能 量小，振荡衰减加快。
第三章
发动机技术状况检测
⑾ 整个次级电压波形上下颠倒，说明点火 线圈初级两端接反或将电源极性接反了。 从而初级电流、以至次级电压都改变了 方向。
第三章
发动机技术状况检测
⑥ 击穿电压过高，且火花线较为陡峭，这可 能是火花塞间隙太大，或次级电路开路等 所引起。火花间隙越大，所需击穿电压越 高，而且往往没有良好的放电过程。
第三章
发动机技术状况检测
⑦ 击穿电压和火花线都太低，且火花线变长， 这可能是火花塞间隙太小或积炭较严重。 在这种情况下，击穿电压就会很低，而火 花放电时间则较长。

点火波形分析

点火波形分析

火花线(c - d)： 火花击穿后，维持火花放电 所需电压； 低频振荡段(d - f)：火花消失后，点火线圈中 仍有一些残余能量继续释放，它使线圈和电 路中的分布电容形成低频衰减振荡，直至能 量耗尽。
六、次级电压的故障波形举例
1、击穿电压和火花线都太低 、
原因： 原因：火花塞间隙太小或积炭较严重
四、电脑控制点火系统故障诊断
一、分类
1、有分电器式电脑控制点火系统 、

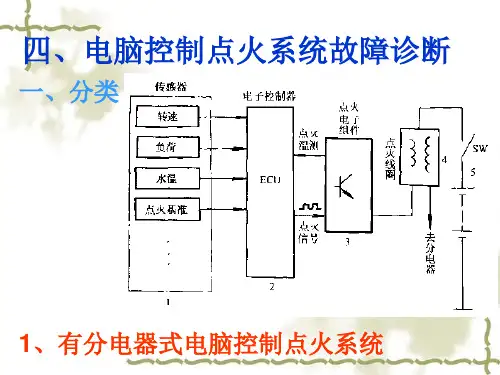

1、点火基准信号 、 曲轴转速信号 2、火花塞 、 3、高压线 、 4、点火线圈总成 、 5、点火电子组件 、 6、点火 、点火ECU
