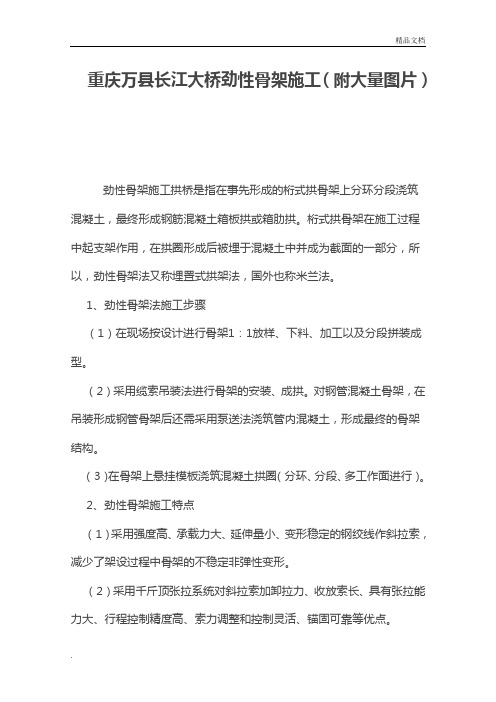

重庆万县长江大桥劲性骨架施工（附大量图片）
劲性骨架施工拱桥是指在事先形成的桁式拱骨架上分环分段浇筑混凝土，最终形成钢筋混凝土箱板拱或箱肋拱。
桁式拱骨架在施工过程中起支架作用，在拱圈形成后被埋于混凝土中并成为截面的一部分，所以，劲性骨架法又称埋置式拱架法，国外也称米兰法。
1、劲性骨架法施工步骤
（1）在现场按设计进行骨架1：1放样、下料、加工以及分段拼装成型。
（2）采用缆索吊装法进行骨架的安装、成拱。
对钢管混凝土骨架，在吊装形成钢管骨架后还需采用泵送法浇筑管内混凝土，形成最终的骨架结构。
（3）在骨架上悬挂模板浇筑混凝土拱圈（分环、分段、多工作面进行）。
2、劲性骨架施工特点
（1）采用强度高、承载力大、延伸量小、变形稳定的钢绞线作斜拉索，减少了架设过程中骨架的不稳定非弹性变形。
（2）采用千斤顶张拉系统对斜拉索加卸拉力、收放索长、具有张拉能力大、行程控制精度高、索力调整和控制灵活、锚固可靠等优点。
（3）斜拉扣挂体系自成系统，不受缆索吊装系统干扰。
（4）可准确地根据施工控制计算值对结构变形和内力进行调整，同时又可为控制分析提供准确的数据。
（5）劲性骨架法是目前特大跨径混凝土拱桥施工的主要方法，通过实践发现该法也存在空中浇筑拱圈混凝土工序多、时间长、混凝土质量控制较难等不足，在今后还有待对其作进一步改进。
=====================
[PPT]拱桥构造设计与施工技术方法全解423页（附图丰富）
资料讲述拱桥构造、设计计算、有支架施工方法及无支架施工方法（缆索吊装施工
、劲性骨架施工、转体施工、悬臂施工）等，附图例，清晰明了，是一份全面了解拱桥设计与施工的好资料。
上承式拱桥施工方案上承式拱桥是由连续的圆拱构成的桥梁，相对于下承式拱桥，其优势在于可以更好地分散桥墩所承受的荷载，提高桥梁的承载能力和抗震性能。
下面是一份上承式拱桥施工方案。
施工准备工作：1. 制定详细的施工计划和方案，包括施工序列、施工工艺和施工进度等。
2. 检查和修复施工道路，确保施工车辆的通行畅通。
3. 调查并确定黄河泥沙的平均厚度和性质，做好防治泥沙污染的准备工作。
基础施工：1. 挖掘坡脚基础沟槽，按照设计要求布置钢筋，浇筑混凝土基础。
2. 分段施工中间墩基础，按照设计要求布置钢筋，浇筑混凝土基础。
墩身施工：1. 根据设计要求，设置墩身模板，调整模板的位置和高度。
2. 将钢筋编织成框架，放置在模板中，校正并固定好位置。
3. 浇筑混凝土，确保充分振实和顺利排除气泡。
上承梁施工：1. 根据设计要求和施工方案，设置上承梁模板，调整模板的位置和高度。
2. 安装钢筋和预应力筋，并根据设计要求进行张拉和固定。
3. 浇筑混凝土，确保充分振实和顺利排除气泡。
拱身施工：1. 根据设计要求，设置拱身模板，调整模板的位置和高度。
2. 安装钢筋，根据设计要求进行预应力张拉。
3. 分段浇筑混凝土，确保充分振实和顺利排除气泡。
桥面铺装：1. 清理拱身和上承梁表面的杂物和灰尘。
2. 刷上防水涂料和沥青砂浆，提高桥面的耐候性和防水性能。
3. 铺设桥面铺装材料，如沥青混凝土或砼面层。
拆模和修补：1. 等待混凝土的强度达到设计要求后，拆除模板。
2. 对桥面进行细部修补和美化，确保桥梁的整体美观。
验收和清理：1. 经过专业工程师的验收后，确保施工质量符合设计要求和相关规范。
2. 清理施工现场，包括拆除的模板和其他杂物，保持环境整洁。
通过以上施工方案的实施，上承式拱桥的施工可以按照设计要求顺利进行，确保桥梁的安全和质量。
同时，施工过程中要注意工人的安全防护，确保施工现场的安全和秩序。
上承式混凝土拱桥施工方案及流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!上承式混凝土拱桥施工方案与流程详解一、引言上承式混凝土拱桥，以其独特的结构形式和优良的承载性能，广泛应用于公路、铁路等交通设施建设中。
224YAN JIUJIAN SHE运输、架设等工作。
近些年，随着我国公路建设逐步深入到高山、深谷等地形条件差的地区，悬臂浇筑以其对地形环境要求低的特点，成为了这些区域建设桥梁的首选方法。
随着科学技术的进步与发展，以及吸取国外成熟技术的经验，使得悬臂浇筑这一技术在上承式钢筋混凝土箱型拱桥建设有了广泛的应用，并取得了很好的经济效益和社会效益。
悬臂浇筑法可以在不干扰桥下交通正常运行的情况下，保证桥梁上部结构建设顺利开展，而且，该方法对施工过程中设备的起吊能力没有很高的要求，这些优点使其成为了未来上承式钢筋混凝土箱型拱桥施工的重要发展方向之一。
三、悬臂浇筑施工关键技术1.挂篮计算分析挂篮计算是悬臂浇筑上承式钢筋混凝土箱型拱桥施工中需要重点考虑的控制技术，根据挂篮结构形式的不同可以将挂篮分为斜拉式、型钢式及混合式等。
挂篮是悬臂浇筑施工过程中关键的设备之一，可作为拱桥主梁施工时的承重结构，因此，在施工时需要对挂蓝进行计算分析，保证施工质量和施工进度顺利进行。
悬臂浇筑上承式钢筋混凝土箱型拱桥使用挂篮技术时，需要根据桥梁具体的结构部位，选择合适的挂篮角度。
挂篮由承重系统和移动系统两部分组成，主要的结构有三角形侧桁架、底篮、滑槽、千斤顶等，其中，底篮与三角形侧桁架连在一起，可以起到承重的作用。
此外，挂篮设备的受力情况和荷载系数对于保证设备的正常使用是非常重要。
在上承式钢筋混凝土箱型拱桥实际施工过程，需要对挂篮的稳定性和刚度进行计算，保证挂篮的性能能符合施工要求，这也是保证悬臂浇筑法有效实施的关键环节。
2.拱圈合拢方法线圈合拢操作结果的好坏，会直接影响整个桥梁施工工程质量，同时，它的施工完成也标志着拱桥结构施工工作的结束。
拱圈合拢法主要有顶推法和配重法两种，顶推法主要是在拱圈合拢操作时，使用千斤顶给桥梁结构提供一个来自水平方向的力量，目的是为了避免后期混凝土徐变对拱圈内力的影响。
例如，上承式钢筋混凝土箱型拱桥项目建成过程中，工作人员需要对现场收集到的数据进行分析，根据分析结果将千斤顶的位置调整到合适位置，保证工程顺利完成。

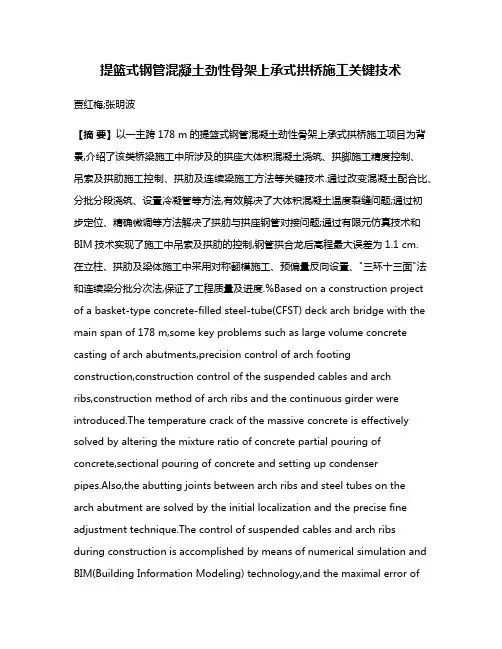

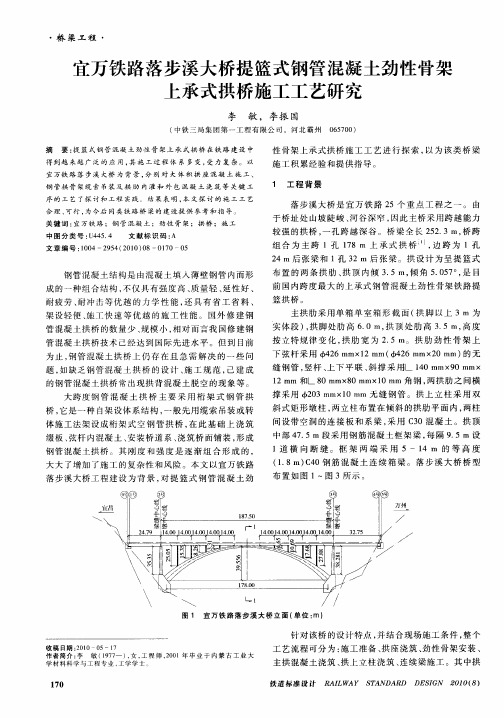

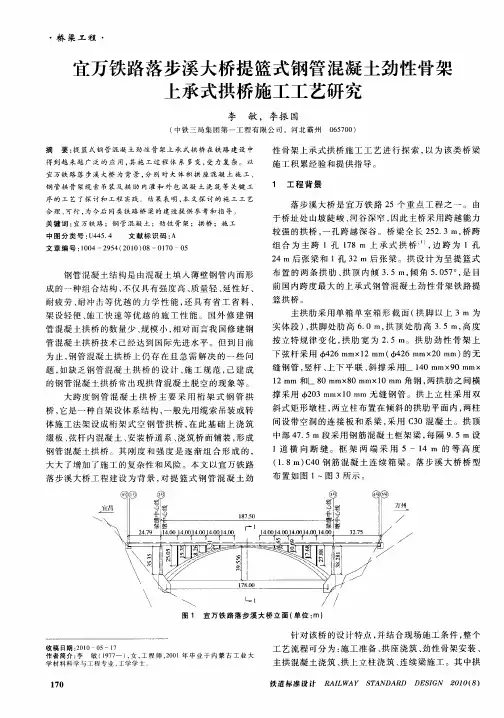

提篮式钢管混凝土劲性骨架上承式拱桥施工关键技术贾红梅;张明波【摘要】以一主跨178 m的提篮式钢管混凝土劲性骨架上承式拱桥施工项目为背景,介绍了该类桥梁施工中所涉及的拱座大体积混凝土浇筑、拱脚施工精度控制、吊索及拱肋施工控制、拱肋及连续梁施工方法等关键技术.通过改变混凝土配合比、分批分段浇筑、设置冷凝管等方法,有效解决了大体积混凝土温度裂缝问题;通过初步定位、精确微调等方法解决了拱肋与拱座钢管对接问题;通过有限元仿真技术和BIM技术实现了施工中吊索及拱肋的控制,钢管拱合龙后高程最大误差为1.1 cm.在立柱、拱肋及梁体施工中采用对称翻模施工、预偏量反向设置、"三环十三面"法和连续梁分批分次法,保证了工程质量及进度.%Based on a construction project of a basket-type concrete-filled steel-tube(CFST) deck arch bridge with the main span of 178 m,some key problems such as large volume concrete casting of arch abutments,precision control of arch footing construction,construction control of the suspended cables and archribs,construction method of arch ribs and the continuous girder were introduced.The temperature crack of the massive concrete is effectively solved by altering the mixture ratio of concrete partial pouring of concrete,sectional pouring of concrete and setting up condenserpipes.Also,the abutting joints between arch ribs and steel tubes on the arch abutment are solved by the initial localization and the precise fine adjustment technique.The control of suspended cables and arch ribs during construction is accomplished by means of numerical simulation and BIM(Building Information Modeling) technology,and the maximal error ofelevation can be controlled to 1.1 cm after the closure of the CFST arch bridge.Furthermore,the symmetrical over-form construction,the reversed pre-offsetting installing,the method of "three rings plus thirteen surfaces",and the partial and sectional pouring of concrete are used in the construction,which can guarantee the construction quality and progress.【期刊名称】《铁道建筑》【年(卷),期】2017(000)002【总页数】5页(P21-25)【关键词】提篮拱桥;钢管混凝土;劲性骨架;连续梁;施工技术【作者】贾红梅;张明波【作者单位】中国铁道学会,北京 100844;中国冶金科工股份有限公司,北京100028【正文语种】中文【中图分类】U445.4一提篮式钢管混凝土劲性骨架上承式铁路拱桥，主跨178 m，拱顶内倾3.5 m，倾角5.057°，截面为单箱单室。
