钢管混凝土劲性骨架拱桥施工

钢筋（管）混凝土拱桥施工技术
一、拱桥的类型与施工方法
（二）主要施工方法
（1）按拱圈施工的拱架（支撑方式）可分为支架法、少支架法和无支架法；其中无支架施工包括缆索吊装、转体安装、劲性骨架、悬臂浇筑和悬臂安装以及由以上一种或几种施工方法的组合。

二、现浇拱桥施工
（二）在拱架上浇筑混凝土拱圈
（1）跨径小于16m的拱圈或拱肋混凝土，应按拱圈全宽从两端拱脚向拱顶对称、连续浇筑，并在拱脚混凝土初凝前全部完成。

不能完成时，则应在拱脚预留一个隔缝，最后浇筑隔缝混凝土。

（2）跨径大于或等于16m的拱圈或拱肋，宜分段浇筑。

分段位置，拱式拱架宜设置在拱架受力反弯点、拱架节点、拱顶及拱脚处；满布式拱架宜设置在拱顶、1/4跨径、拱脚及拱架节点等处。

各段的接缝面应与拱轴线垂直，各分段点应预留间隔槽，其宽度宜为0.5～1m。

当预计拱架变形较小时，可减少或不设间隔槽，应采取分段间隔浇筑。

四、钢管混凝土拱
（1）钢管拱肋制作应符合下列规定：
3）弯管宜采用加热顶压方式，加热温度不得超过800℃。

4）拱肋节段焊接强度不应低于母材强度。

所有焊缝均应进行外观检查；对接焊缝应100%进行超声波探伤，其质量应符合设计要求和国家现行标准规定。

5）在钢管拱肋上应设置混凝土压注孔、倒流截止阀、排气孔及扣点、吊点
节点板。

1K412036斜拉桥施工技术三、斜拉桥施工监测
（2）施工监测主要内容：
1）变形：主梁线形、高程、轴线偏差、索塔的水平位移；
2）应力：拉索索力、支座反力以及梁、塔应力在施工过程中的变化；
3）温度：温度场及指定测量时间塔、梁、索的变化。

钢管混凝土系杆拱桥施工一、施工准备1.地基处理WDJ齿碗扣型多功能支架必须搭设在经处理的坚实地基上，地基须高出原地面0.5-0.8m,做好防水，避免雨季浸泡。

在立杆底部铺设垫层和安放底座，垫层可采用厚度三20cm的混凝土或厚度市10cm的钢筋混凝土或厚度市5cm的木板。

2.预压支架使用前须全程预压，不能以一孔预压取得的经验数据推概全桥。

静压5d (120h) 以上及达到沉降稳定状态2d (48h)以上，沉降稳定标准：24h沉降不超过1mm.3.主拱肋拱轴线控制系统以激光照准和精密测标组成定位系统；监测项目为拱肋的线形变化、拱脚位移和拱脚沉降。

4.建立测量控制网在每节拱肋端头设置固定的测量控制点，控制点设在拱肋中线位置。

施工放样及检查都采用全站仪进行，每架设一节段拱肋，对全部控制点都要进行观测。

此外，对拱座的偏位进行观测。

钢管拱对温度，特别是日照影响非常敏感。

为了减少温度和日照对线形控制的影响，标高的测量包括合拢时间都安排在凌晨。

5.主要机具设备二施工方法(1)拱圈施工采用在工地加工厂进行弯制成拱肋单元，再拼装成拱肋，由缆索起吊安装成形。

钢管混凝土浇筑采用泵送顶升法工艺，由拱脚向拱顶对称均衡浇筑。

钢管混凝土劲性骨架作为外包拱圈混凝土施工的立模支架，外包拱箱混凝土分环分段对称、均衡施工，拱脚部份的箱肋顶、底板逐渐加厚成实体。

(2)拱肋施工拱肋钢管采用定购的无缝钢管，拱肋钢管的弯制、加工以及吊段的形成在工地加工厂进行，拱肋吊段的总拼场地布置在桥台化工厂端，要求与桥台在同一高程上，总拼场地长度要求超过100m，宽度不小于80m。

拱肋骨架加工采用计入了预拱度的拱肋放样坐标。

预拱度在拱顶按设计总值下样，再以挠度曲线的规律分配至各节点上。

拱肋各弦杆加工后各节点中心位置均能接近设计位置，其误差值应小于5mm。

拱肋按节施工后，再总拼装成三段，由缆吊起吊安装成形。

边拱肋段吊装后由索扣、拱铰形成受力平衡体系。

中间拱肋段就位时，由索扣调整整个拱肋的预拱度值及线形。

钢管混凝土系杆拱桥骨架整体吊装施工工法1.前言辛丰公路南桥横跨京杭运河镇江段，主桥为跨径104.4m下承式钢管混凝土系杆拱桥。

由于京杭运河水运繁忙，且超千吨级的船舶及拖挂船队众多，当地海事部门要求施工期间不得断航。

为解决新建桥梁施工与航道运营的矛盾，中铁四局集团有限公司在施工中，通过对施工方案的研究和论证，科学组织技术攻关，并在施工过程中不断总结和改进，解决了通航河道上新建钢管混凝土系杆拱桥施工对航道运营干扰大的难题，取得了良好的经济效益和社会效益。

2．施工方法特点2.1采用“岸上拼装钢管系杆拱骨架，使用两台浮吊整体吊装”的方法，把水上拼装作业转化为陆地作业，一次吊装就位，最大限度降低了对通航的影响，提高了工效，保障了施工安全；2.2设计了岸地拼装支架系统，并对骨架整体吊装变形进行了计算，全过程对应力、应变、结构变形等信息进行监测，掌握各种工况下应力与变形情况，保证了工程质量。

2.3钢管混凝土系杆拱桥骨架岸地拼装成形，整体吊装就位，为其它工序工作面的开展创造条件，缩短了总体施工工期。

3．适用范围本方法适用于通航河道的系杆拱桥、钢桁梁桥等类似桥梁施工。

4．工艺原理首先，将工厂制作的拱肋节段单元运至现场，在组装支架上进行拼装作业，并在组装胎架上组拼系梁劲性骨架，同时安装吊杆套管，绑扎系梁部分钢筋，安装吊杆及吊索、临时中横梁和系梁吊模系统，完成骨架整体组装，并通过软件模拟合理设置骨架两吊点位置。

钢拱拼装完成后在海事部门批准的封航时间内，采用两台浮吊将主桥骨架整体吊装就位。

完成吊装后，进行主桥后续工序施工。

5．施工操作要点5.1操作要点5.1.1施工准备深入理解桥梁设计文件，如设计文件提供方案采用骨架整体吊装工艺，便按照设计步骤实施，加强过程监控；若设计文件中采取其他施工方法，则需要对骨架在吊装过程各工况进行强度、刚度及稳定性检算，确保施工安全和结构安全。

5.1.2岸地拼装场地布置结合骨架结构尺寸、浮吊起重能力、距桥位距离、航道作业宽度等条件，选择合理区域规划骨架岸地拼装场地。

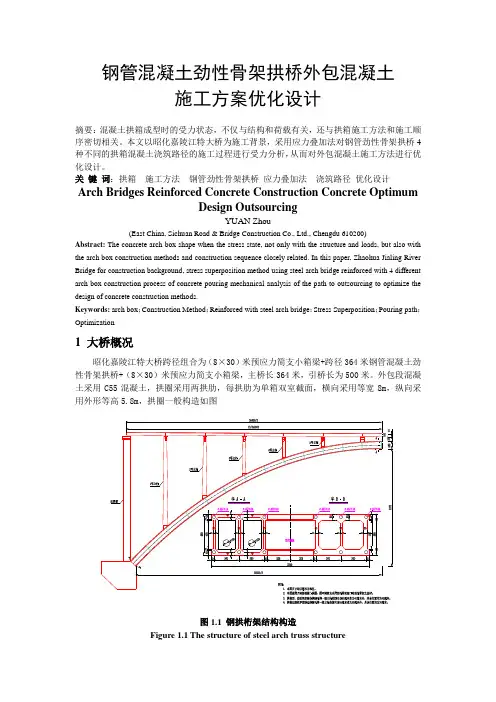

钢管混凝土劲性骨架拱桥外包混凝土施工方案优化设计摘要：混凝土拱箱成型时的受力状态，不仅与结构和荷载有关，还与拱箱施工方法和施工顺序密切相关。

本文以昭化嘉陵江特大桥为施工背景，采用应力叠加法对钢管劲性骨架拱桥4种不同的拱箱混凝土浇筑路径的施工过程进行受力分析，从而对外包混凝土施工方法进行优化设计。

关键词：拱箱施工方法钢管劲性骨架拱桥应力叠加法浇筑路径优化设计Arch Bridges Reinforced Concrete Construction Concrete OptimumDesign OutsourcingYUAN Zhou(East China, Sichuan Road & Bridge Construction Co., Ltd., Chengdu 610200)Abstract: The concrete arch box shape when the stress state, not only with the structure and loads, but also with the arch box construction methods and construction sequence closely related. In this paper, Zhaohua Jialing River Bridge for construction background, stress superposition method using steel arch bridge reinforced with 4 different arch box construction process of concrete pouring mechanical analysis of the path to outsourcing to optimize the design of concrete construction methods.Keywords: arch box；Construction Method；Reinforced with steel arch bridge；Stress Superposition；Pouring path；Optimization1 大桥概况昭化嘉陵江特大桥跨径组合为（8×30）米预应力简支小箱梁+跨径364米钢管混凝土劲性骨架拱桥+（8×30）米预应力简支小箱梁，主桥长364米，引桥长为500米。

基于劲性骨架法的下承式钢管混凝土拱桥受力分析钢管混凝土拱桥是一种具有较高承载力和良好整体性能的桥梁结构，其基于劲性骨架法的受力分析是对桥梁结构进行设计和施工的基本要求。

劲性骨架法是一种常用的桥梁结构力学分析方法，其基本原理是将桥梁结构抽象为一个由杆件连接起来的刚性骨架，在外力作用下进行受力分析。

在钢管混凝土拱桥的受力分析中，劲性骨架法可以有效地模拟和计算各个组成部分的受力情况。

首先，需要根据设计要求和实际情况确定拱桥的结构形式和几何参数，包括拱轴线的几何形状、跨度、高度、板厚等。

然后，将拱桥的结构抽象为一个由许多杆件连接组成的刚性骨架，在外力作用下进行受力计算。

在钢管混凝土拱桥中，主要有以下几个关键受力部位需要进行分析：1.拱腹受力分析：拱腹是拱桥的主要受力构件，承担着桥梁的垂直荷载和弯矩。

通过劲性骨架法可以计算出拱腹的受力分布情况，包括弯矩、剪力和轴力。

同时，还需要对拱腹在不同加载情况下的应力和变形进行分析，以保证拱腹的承载性能和安全性。

2.竖向支座受力分析：竖向支座是拱桥与桥墩之间的连接部位，承担着拱桥的水平荷载和垂直荷载。

通过劲性骨架法可以计算出竖向支座的受力分布情况，包括水平力和垂直力。

同时，还需要对竖向支座在不同加载情况下的应力和变形进行分析，以保证其在使用寿命内的稳定性和安全性。

3.拱腿受力分析：拱腿是拱桥与桥台之间的连接部位，承担着桥梁的水平荷载和垂直荷载。

通过劲性骨架法可以计算出拱腿的受力分布情况，包括水平力和垂直力。

同时，还需要对拱腿在不同加载情况下的应力和变形进行分析，以保证其在使用寿命内的稳定性和安全性。

通过对上述关键受力部位的分析，可以得到钢管混凝土拱桥在不同加载情况下的受力情况，包括各个构件的受力大小、分布和变形情况等。

这些结果可以为钢管混凝土拱桥的设计和施工提供重要参考，并保证其在使用寿命内的安全性和承载性能。

同时，还可以通过对不同参数的敏感性分析，得到对拱桥结构性能影响较大的因素，为拱桥的优化设计提供依据。

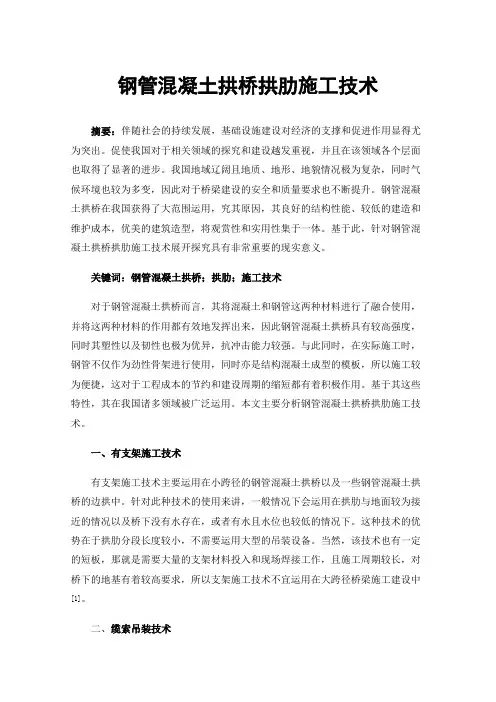

钢管混凝土拱桥拱肋施工技术摘要：伴随社会的持续发展，基础设施建设对经济的支撑和促进作用显得尤为突出。

促使我国对于相关领域的探究和建设越发重视，并且在该领域各个层面也取得了显著的进步。

我国地域辽阔且地质、地形、地貌情况极为复杂，同时气候环境也较为多变，因此对于桥梁建设的安全和质量要求也不断提升。

钢管混凝土拱桥在我国获得了大范围运用，究其原因，其良好的结构性能、较低的建造和维护成本，优美的建筑造型，将观赏性和实用性集于一体。

基于此，针对钢管混凝土拱桥拱肋施工技术展开探究具有非常重要的现实意义。

关键词：钢管混凝土拱桥；拱肋；施工技术对于钢管混凝土拱桥而言，其将混凝土和钢管这两种材料进行了融合使用，并将这两种材料的作用都有效地发挥出来，因此钢管混凝土拱桥具有较高强度，同时其塑性以及韧性也极为优异，抗冲击能力较强。

与此同时，在实际施工时，钢管不仅作为劲性骨架进行使用，同时亦是结构混凝土成型的模板，所以施工较为便捷，这对于工程成本的节约和建设周期的缩短都有着积极作用。

基于其这些特性，其在我国诸多领域被广泛运用。

本文主要分析钢管混凝土拱桥拱肋施工技术。

一、有支架施工技术有支架施工技术主要运用在小跨径的钢管混凝土拱桥以及一些钢管混凝土拱桥的边拱中。

针对此种技术的使用来讲，一般情况下会运用在拱肋与地面较为接近的情况以及桥下没有水存在，或者有水且水位也较低的情况下。

这种技术的优势在于拱肋分段长度较小，不需要运用大型的吊装设备。

当然，该技术也有一定的短板，那就是需要大量的支架材料投入和现场焊接工作，且施工周期较长，对桥下的地基有着较高要求，所以支架施工技术不宜运用在大跨径桥梁施工建设中[1]。

二、缆索吊装技术对于缆索吊装技术的使用而言，主要运用在拱桥跨径大于百米的工程中。

这项技术对缆索吊机的功能进行充分运用，将拱肋进行分段预制后运用缆索吊机将各拱段依次吊装到设计位置，在吊装和架设过程中，还要使用挂索和扣索对各拱段进行临时固定处理，直至拱肋合拢形成有效的受力体系。

钢管混凝土交杆拱桥施工一、钢管混凝土的分类钢管混凝土应用于拱桥有两大类型，一种植是钢管外露的钢管以参与结构受力为主，同时也是施工过程和浇筑管内混凝土的模板，成桥过程先全龙钢管骨架，再浇筑管内混凝土形成主找圈，另一种钢管以施工受力为主，成桥过程中先合龙钢管骨架，然后浇筑管内混凝土形成钢管劲性骨架，再将钢管混凝土作为劲性骨架，大大地减少了用钢量，减轻了骨架的重量二、施工方法本质上是劲性骨架方法，虽然钢管骨架较之钢筋混凝土轻许多，但跨径增大以后，钢管骨架本身的架设也具有很大的难度，对于100m以下的跨径，钢管骨架一般分为三段，也可以支架支承缆索吊装施工方法是我国修建大跨度拱桥的主要方法之一，当路径不大时，拱肋分三段吊装，两段吊装后斜扣索扣住，一般情况下，应该双肋合龙，两肋之间设者横撑，或将横撐临时固定，但质量较大，段与段之间的拼装难度也较大，要注意接头的传力情况，为合龙方便，各段一样略有上抬三、拱桥施工安全要求（一）竖向转体施工的安全施工要求（1）桥台前应有合适预制和竖向转体所需要的地形和场地，地基应坚固不深陷（2）团体装车应转动灵活（3）扒杆吊装系统，应通过诸选定，扒杆政策索的安全系数应符合《铁路工程施工安全技术规程》的规定（4）平衡系统中的平衡梁，应符合设计的强度和钢度（5）爱偏心压力的扒杆应进性验算（6）扒杆背索的张力不均匀折减系数不得大于0.85，地锚抗滑，抗倾覆。

（7）扒杆分段接长安装时，应焊按牢固，并满足强度和风度要求（8）起吊拱肋脱离胎架10～30cm时，应停机检查扒杆的受力与变形（二）有平衡生平面转体施工的安全施工要求（1）转动体系必须平衡可靠，并能在转体全部重量后转动自如，四周的保险滚轮应有良好的的保险和稳定作用（2）体系正式转动前，应进行试转枪柄，验证平衡与稳定，（3）脱架张拉时，转动体系牢固支承在轴心绞上，体质平衡与稳定（三）无平衡生平面转体施工的安全施工（1）无平衡生平面转体的锚因体系的抗剪强度，抗滑稳定性，应达到设计要求（2）锚碇系统布谷鸟方面的平衡及尾索应形成三角形稳定休（3）转动体应灵活自如，安全可靠（4）位控系统应能控制拱箱的转动速度和位置（5）梁体要转动时应对称同步，保持转体稳定，（6）尾索，扣索张拉应按设计张拉力对称，均匀加力（7）合龙卸扣时，应对称的，均匀，分级进行四、结语钢管拱桥施工中最关键的是混凝土配合比的控制,特别是膨胀剂的掺量要控制准确,如果不能使混凝土达到微膨胀效果,钢管拱肋在受力时,钢管内的混凝土由于收缩与钢管有间隙,不能够达到三向受力的效果,从而不能够提高其弹塑性工作性能。

大跨度混凝土拱桥“钢管混凝土劲性骨架+斜拉扣挂”拱圈混凝土分环浇筑施工工法大跨度混凝土拱桥“钢管混凝土劲性骨架+斜拉扣挂”拱圈混凝土分环浇筑施工工法一、前言大跨度混凝土拱桥在桥梁工程中起到了重要的作用，其结构设计与施工工艺都需要综合考虑多种因素。

本文将介绍一种名为“钢管混凝土劲性骨架+斜拉扣挂”的施工工法，用于大跨度混凝土拱桥的施工。

二、工法特点该工法通过采用钢管混凝土劲性骨架和斜拉扣挂技术，实现了大跨度混凝土拱桥的分环浇筑施工。

其特点如下：1. 结构稳定：钢管混凝土劲性骨架提供了高强度和刚性支撑，使得拱桥在施工过程中能够保持整体结构的稳定。

2. 施工效率高：通过分环浇筑的方式，可以同时进行多个区域的混凝土浇注，提高施工效率。

3. 跨越能力强：采用斜拉扣挂技术，提供了对拱桥边缘和中心受力点的支撑，进一步增强了拱桥的承载能力和稳定性。

三、适应范围该工法适用于大跨度混凝土拱桥的施工，特别适用于长跨度、复杂地形条件下的拱桥项目。

四、工艺原理该工法主要通过钢管混凝土劲性骨架和斜拉扣挂技术来实现拱桥的施工。

钢管混凝土劲性骨架作为拱桥的支撑骨架，提供了结构的稳定性和刚性。

斜拉扣挂技术则通过张拉扣挂的钢索将拱桥的边缘和中心受力点连接起来，形成一个整体结构。

五、施工工艺1. 基础处理：根据设计要求进行桥墩和桥台的基础施工，确保其稳定和承载能力。

2. 劲性骨架搭设：在桥墩和桥台上搭设钢管混凝土劲性骨架，确保其准确度和稳定性。

3. 斜拉扣挂张拉：在劲性骨架上设置斜拉扣挂点，并进行张拉调整，使扣挂的钢索形成合适的张力。

4. 分环浇筑：根据设计要求，将混凝土按照分段的方式进行浇筑，确保每个分段的质量和密实度。

5. 拱圈收模：等待混凝土达到设计强度后，拆除模板，进行拱圈的质量检验和调整。

6. 后续工序：完成拱圈的测量和调整后，进行后续工序，如桥面铺装、栏杆安装等。

六、劳动组织根据施工工艺的要求，需要合理组织施工人员的分工和协作，确保施工进度和质量。
