行车滑触线设计方案
一、滑触线选型及结构特征
1.滑触线选型
该行车电机总功率为75KW、行车行程为100M，经我公司技术部对行车所用滑触线进行设计：规格型号HXPNR-H-500A（采用三相四线制）。
数量100M×4=400M
2.滑触线结构特征：
a.滑触线输电导轨采用LXZG稀土铝合金作导电体；
b.导电体顶部开有V型沟槽，保证良好的移动导向性和足够的接触面积；
c.在V型沟槽内冷压不锈钢带，以增加集电器电刷接触耐磨性能；
d.导电体外壳护套采用PVC挤压成型，具有良好的绝缘性能；
e.滑触线的其它附件由集电器、牵引器、连接器、吊挂夹、终端盖及安装支架等组成。
二、滑触线技术工艺方案
1.滑触线设计、制造、验收执行标准
滑触线在设计、制造、安装、验收均执行以下标准
a.GB7251.1-2005 低压成套开关设备和控制设备第一部分，型式试验和部分型式试验成套设备
b.GB7251.2-2006 低压成套开关设备和控制设备第二部分，对母线干线系统的特殊要求
c.JB/T6391.1-92 起重机滑接输电装置型式和基本参数
d.JB/T6391.2-92 起重机滑接输电装置技术条件
2.重要技术性能
额定电流：500A
额定电压：AC380V（50HZ）
绝缘电阻：＞10MΩ
绝缘介电强度：工频交流2500V/5S无击穿闪烁
外壳击穿电压：＞20KV/min
外壳防护等级：IP23
耐化学腐蚀性：耐酸、耐碱、耐盐雾
防触电等级：0级
额定电流时温升K：≤30℃
接触压降：0.15-0.3V
接触压力：20N
水平方向不平行度：±40㎜
垂直方向不平行度：±40㎜
额定速度：300m/min
最大运行速度：500m/min
三、滑触线施工方案
1.货物的交付与验收
滑触线及其附件至合同签订日期起10日内交货，并与需方现场验收，验收按相关标准执行。
2.施工人员确定
我公司派3名专业安装技术人员进入现场施工（时间由需方确定），并确定1名专职管理人员，负责对施工过程中安装调试、试运行等环节做协调工作。
3.施工内容及周期
①拆除原支架，由于原支架经长期使用已腐蚀老化，固需拆除，拆除时间为1天。
②新支架固定，支架固定间隔为1.5m长度160m约需68根，其焊接时间为2天。
③滑触线吊装，其吊装包括：吊架固定、滑触线间连接以及集电器等装配，滑线安装400m约需4天。
④滑触线调试，试运行及验收：为保证滑触线运行畅通，需对滑触线直线段，每个接头部分进行调整，并进行试运行。该环节需时间1天。滑触线试运行后申请需方派人员验收。在对验收过程中提出合理化建议，双方协调后应加以调整，验收期为1天。
综合①②③④其滑触线施工周期为8天，如遇特殊情况时间顺延。
报价明细表
附：滑触线及附件人民币：元
9运费另议
合计叁万捌仟叁佰陆拾元整
3836
0.00
江苏博能电气有限公司
2008-7-12
多级管式滑线 一、产品概述 DHG、DHGJ安全滑接输电装置（安全滑触线）是目前发达国家日益重视的一种安全、可靠、新颖的移动输电装置，是替代钢质裸滑线和电缆卷筒等供电的理想产品。 DHG、DHGJ装置是在特殊配置的半封闭工程塑料导管或铝合金导管内，嵌有多极输电铜导轨或带绝缘槽板的铜导轨作为输电母线，导管内装有配合紧凑、移动灵活的集电器，能在地哦那个受电设备如起重机、电动葫芦、悬挂输送机等设备的拖动下同步移动，同时通过在集电器上配置的多极电刷在铜导轨上华东接触，将铜导轨上的电源或信号可靠地输送给移动手电设备。 产品适应于输送交流660V以下，直流1000V以下，可作动力或信息传输用。 产品特点： 安全：该产品外壳防护等级可达IP23级，防雨雪冰冻、放异物触及、产品经过多种试验环境、绝缘性能的严格考核，操作、维护人员触及输电导管的外部无任何危险。 可靠：该产品集电器在导管内行走，输电铜导轨嵌在导管中，所以集电器行走轨道与铜导轨相对位置恒定，集电器电刷与铜导轨始终在恒压状况下接触，保证了接触的可靠性。电刷由具有高导电性能、高耐磨性能的金属陶瓷材料制成。集电器移动灵活，定向性能好，能有效控制接触电弧和串弧现象。 经济：该产品结构简单，由于以铜代钢导电，与铜质裸线相比节点15%，且大大节省材料和安装费用。 方便：DHG与DHGJ装置集多极母线于一根导管中，安装简便，其固定支架、连接、悬吊装置均以标准件提供，装拆、调整、维修十分方便。 产品用途：DHG与DHGJ滑接输电装置适用于以下场合传输电能和控制信息： 电动葫芦、电动桥式起重机、龙门式起重机、装卸桥、堆垛机等仓储设备；移动式电动工具、照明器具、自动生产线、检测线等一切需移动受电的设施与场所。 产品型号和类别：a.输电导管：
滑触线路的电压降问题 过去设计滑触线路时，采用最大电流来检验电压降。即从低压屏上的馈电形状到滑触线取末端，包括供电电缆在内的电压降不得超过12%，也就是滑触线和供电线路当作一个整体来考虑，在满足电压降的要求下，务使投资最少。随着近年来引进工程增多，综合国外资料，国外一般都以负荷计算电流来检验电压降，包括供电线路在内到滑触线最末的电压降值不得超过5%。 电压计算公式： △u=√3 ×I×I×Z 或△u=√3 ×I×I×（RCOSρ+XSinΨ） 式中：△u=电压降（V），I=负荷计算电流（V），R=电阻（Ω/km） X=电感（Ω/km），Z=阻抗（Ω/km），L=滑触线诸长度（m） 滑触线计算长度方式：为滑触线全长（m） 在滑触线端部供电时：I=L 在滑触线中部供电时：I=L/2 在滑触线两端部同时供电时：I=L/4 在滑触线两端端部距L/6处供电时：I=L/6 1、滑触线https://www.doczj.com/doc/5b19023211.html,/选型：先计算出设备额定电流，初步选定滑触线。然后再计算出设备启动电流峰值Ijf，再校验滑触线的电压降：△U=√3×Ijf×Z×L △U%=△U/U额×100% （滑线末端的压降不超过电源的8%即可满足设计要求） Ijf：滑触线上的尖峰电流，(I) Z：滑触线阻抗(Ω/km) L：滑触线计算长度(Ω/km) △U：吊车一端滑触线压降(V) U额：供电电源电压( 380V ) 只有电压降满足要求，才能最后选定滑触线。若是一点供电,供电点选择在滑触线的中间。如果计算电压降不能满足要求，可适当加大滑触线或采用多点供电的办法。然后再进行一次电压降校验。选择滑线侧滑方式，便于减小相间距，节约空间，减小阻抗，节约支架材料，建议推广。 2、多路多点供电滑触线当单路多点也难以满足压降要求时，可采用多路（2-3路）多点供电的滑触线，每路载流可相应减小，阻抗也低，可以有效解决压降问题。缺点是占用安装空间。多点供电应考虑供电电缆与变压器的距离最短。

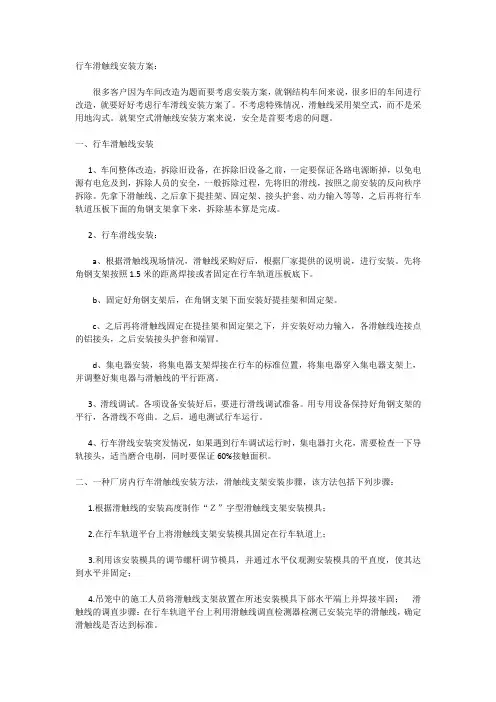

行车滑触线安装方案： 很多客户因为车间改造为题而要考虑安装方案，就钢结构车间来说，很多旧的车间进行改造，就要好好考虑行车滑线安装方案了。不考虑特殊情况，滑触线采用架空式，而不是采用地沟式。就架空式滑触线安装方案来说，安全是首要考虑的问题。 一、行车滑触线安装 1、车间整体改造，拆除旧设备，在拆除旧设备之前，一定要保证各路电源断掉，以免电源有电危及到，拆除人员的安全，一般拆除过程，先将旧的滑线，按照之前安装的反向秩序拆除。先拿下滑触线、之后拿下提挂架、固定架、接头护套、动力输入等等，之后再将行车轨道压板下面的角钢支架拿下来，拆除基本算是完成。 2、行车滑线安装： a、根据滑触线现场情况，滑触线采购好后，根据厂家提供的说明说，进行安装。先将角钢支架按照1.5米的距离焊接或者固定在行车轨道压板底下。 b、固定好角钢支架后，在角钢支架下面安装好提挂架和固定架。 c、之后再将滑触线固定在提挂架和固定架之下，并安装好动力输入，各滑触线连接点的铝接头，之后安装接头护套和端冒。 d、集电器安装，将集电器支架焊接在行车的标准位置，将集电器穿入集电器支架上，并调整好集电器与滑触线的平行距离。 3、滑线调试。各项设备安装好后，要进行滑线调试准备。用专用设备保持好角钢支架的平行，各滑线不弯曲。之后，通电测试行车运行。 4、行车滑线安装突发情况，如果遇到行车调试运行时，集电器打火花，需要检查一下导轨接头，适当磨合电刷，同时要保证60%接触面积。 二、一种厂房内行车滑触线安装方法，滑触线支架安装步骤，该方法包括下列步骤： 1.根据滑触线的安装高度制作“Ｚ”字型滑触线支架安装模具； 2.在行车轨道平台上将滑触线支架安装模具固定在行车轨道上； 3.利用该安装模具的调节螺杆调节模具，并通过水平仪观测安装模具的平直度，使其达到水平并固定； 4.吊笼中的施工人员将滑触线支架放置在所述安装模具下部水平端上并焊接牢固；滑触线的调直步骤：在行车轨道平台上利用滑触线调直检测器检测已安装完毕的滑触线，确定滑触线是否达到标准。
