钢体滑触线集电器安装使用说明书

起重机滑触线应用说明起重机滑触线又称滑触线，滑线，安全滑线。

起重机滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/根或者6米/根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

目前普遍采用起重机滑触线（管式，封闭），单极组合滑触线，刚体滑触线，多级管式安全滑触线，无接缝滑触线，电缆滑触线，工字钢电缆滑车等，在防护等级、绝缘方面有很大改进，安全可靠。

起重机滑触线——用于灰尘，潮湿等环境，可配防尘密封条和手保护（滑触线离人距离很近的时候要配手保护，如：akapp）。

集电器运行速度小于300米/分钟。

DMHX单极组合起重机滑触线——安装方便，速度快，速度可达500米/分钟（进口滑触线可以达到）。

DMGH刚体起重机滑触线——用于高电流设备，电流可达几千安。

DMHP管式起重机滑触线——根据不同的极数进行组合，电流也可达千安。

起重机滑触线质量可根据以下标准恒量：1、碳刷使用寿命--属于易耗品，行驶距离影响设备维护周期。

2、滑触线外壳质量--适用温度，环境等。

3、集电器性能--主要从轮子使用寿命、转弯轮设计和集电器是否满足各种环境下使用。

4、滑触线膨胀问题--长度超过100米以后就要考虑膨胀问题。

5、电压降问题--根据各种铜条长度电压降有所不同。

起重机滑触线的主要两种组成部分就是导管和导体，但是除此之外，起重机滑触线还有需要一些滑触线配件一起组成一个完整的滑触线供电系统，否则也无法进行安全有效的移动供电。

哪我们还需要哪些起重机滑触线配件呢？滑触线集电器，滑触线固定支架，滑触线中间进线盒，滑触线连接头，滑触线膨胀段，滑触线拔叉等等，只有通过其配件的完善才会使滑触线能更安全，更有效，更方便的各类型的移动设备进行供电。

虽然当今起重机滑触线的质量日升月异，产品质量跨越了一大步，每个机械设备，线缆都有其的使用寿命，但是好的起重机滑触线可以通过良好的使用习惯以及使用过程中的维护保养，延长其使用寿命，从而节约企业的生产成本。

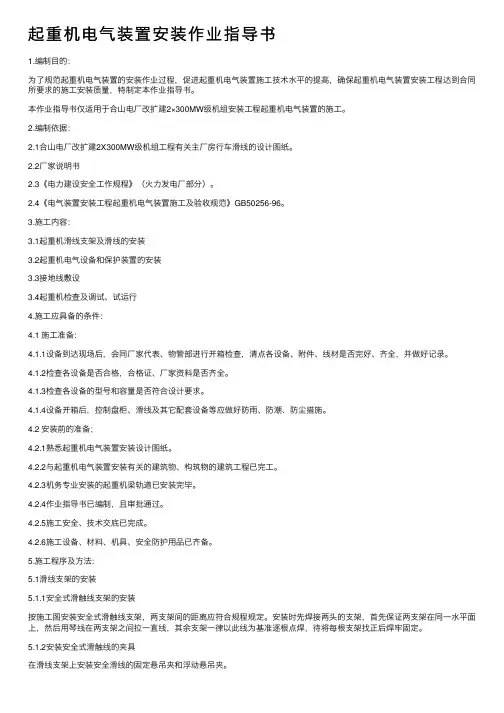

起重机电⽓装置安装作业指导书1.编制⽬的：为了规范起重机电⽓装置的安装作业过程，促进起重机电⽓装置施⼯技术⽔平的提⾼，确保起重机电⽓装置安装⼯程达到合同所要求的施⼯安装质量，特制定本作业指导书。

本作业指导书仅适⽤于合⼭电⼚改扩建2×300MW级机组安装⼯程起重机电⽓装置的施⼯。

2.编制依据：2.1合⼭电⼚改扩建2X300MW级机组⼯程有关主⼚房⾏车滑线的设计图纸。

2.2⼚家说明书2.3《电⼒建设安全⼯作规程》（⽕⼒发电⼚部分）。

2.4《电⽓装置安装⼯程起重机电⽓装置施⼯及验收规范》GB50256-96。

3.施⼯内容：3.1起重机滑线⽀架及滑线的安装3.2起重机电⽓设备和保护装置的安装3.3接地线敷设3.4起重机检查及调试、试运⾏4.施⼯应具备的条件：4.1 施⼯准备：4.1.1设备到达现场后，会同⼚家代表、物管部进⾏开箱检查，清点各设备、附件、线材是否完好、齐全，并做好记录。

4.1.2检查各设备是否合格，合格证、⼚家资料是否齐全。

4.1.3检查各设备的型号和容量是否符合设计要求。

4.1.4设备开箱后，控制盘柜、滑线及其它配套设备等应做好防⾬、防潮、防尘措施。

4.2 安装前的准备；4.2.1熟悉起重机电⽓装置安装设计图纸。

4.2.2与起重机电⽓装置安装有关的建筑物、构筑物的建筑⼯程已完⼯。

4.2.3机务专业安装的起重机梁轨道已安装完毕。

4.2.4作业指导书已编制，且审批通过。

4.2.5施⼯安全、技术交底已完成。

4.2.6施⼯设备、材料、机具、安全防护⽤品已齐备。

5.施⼯程序及⽅法:5.1滑线⽀架的安装5.1.1安全式滑触线⽀架的安装按施⼯图安装安全式滑触线⽀架，两⽀架间的距离应符合规程规定。

安装时先焊接两头的⽀架，⾸先保证两⽀架在同⼀⽔平⾯上，然后⽤琴线在两⽀架之间拉⼀直线，其余⽀架⼀律以此线为基准逐根点焊，待将每根⽀架找正后焊牢固定。

5.1.2安装安全式滑触线的夹具在滑线⽀架上安装安全滑线的固定悬吊夹和浮动悬吊夹。

滑触线安装详解一.滑触线安装位置选择1.安装位置应靠近传动位置，靠近移动受点设施同侧。

2.安装位置应无剧烈震动，无异物跌路冲击，尽量远避高温热源点。

3.应保证人或运动物体通过无阻碍，应考虑维修的方便性。

二.悬吊支架安装方式确定悬吊支架安装方式：根据P23选用悬吊兼具一般为1.2m。

三.滑触线安装前准备工作1.检查导管外观，不得扭曲变形，导轨街头应平直、光滑、搪锡良好、绝缘槽板应无断裂，导管槽口应大于10mm。

过于狭窄，可用扁钢撬板适当撬大。

2.集电器应在刷框中伸缩自如，且有一定压力，电刷应无破损。

集电器每根导管内，应移动流畅。

四.滑触线导管安装1.根据安装示意图，将导管及热膨胀补偿段、断线段、弧形段、中间供电段等，按实际位置，顺序编号。

2.将浮动悬吊夹、固定悬吊夹、以规定兼具配置数量，套入导管中。

3.起吊安装第一根导管时，应用固定悬吊夹悬吊在支架上，以作为全线校直基准，安装完毕后，如该段不作为固定悬吊段可用浮动夹代替。

4.吊起的第一根导管，将固定悬吊夹安装在支架上，调整与钢轨在水平方向向上，垂直方向上的中心线平行度，要求不大于1.5/1000后，拧紧螺母，将之固定。

5.接着起吊安装第二根，除符合第四条要求外，保证与第一根在水平和垂直方向直线度1.5/1000。

6.导管连接：不同导轨采用不同连接方式，如P10所示，请用户注意不论哪种连接方式，必须在接头处装有绝缘隔离板，防止因导轨窜动，接触金属外壳。

连接后，如有凸台或不平整，不光滑过渡之处，应撑开槽口，用石油、锉刀修平。

7.连接夹安装：导轨连接号，盖上连接夹，并拧紧螺钉，连接夹为工程塑料型。

对于室外使用场所，为防止雨水由连接夹侵入，必须在外壳对接端部开始，用绝缘粘带，连续反复裹覆二层，裹覆应是往复式，不能缠绕，以保证; 槽口畅通无阻。

8.导管外壳接地，每段导管端头，都有带接线端子的接线，用螺钉将相邻接线端子连接。

9.端头或中间供电。

本产品具有专门的供电段，供电段可根据需要，接在全线中部或端部，电缆进入接线盒时，必须保证橡胶套紧密卡紧电缆，以防止灰尘、雨水侵入。

滑触线安装技术方案
滑触线安装技术方案
烧结机主厂房、主抽风机厂房、筛分楼厂房粉尘较大、环境恶劣，为保证行车电气设备的可靠运行，满足105M2烧结车间的正常生产，急需对105M2烧结厂房安全滑触线进行改造：一、滑触线使用环境恶劣，建议使用铝护套，以防止粉尘侵入，保证滑触线经久耐用、正常运行。

二、针对烧结厂房维修期间吊运更加频繁，无法停电维修的情况下，可将滑触线安装位置改在驾驶室侧厂房，确保行车的正常使用。

但请将行车滑触线的电源线迁到驾驶室侧厂房，以保证改造的顺利进行。

三、滑触线安装分案：
a.先安支架定出几个水平点，用水平线从头拉到尾，必须用软的水平线沿水平线按顺序安装支架（支架不能上下高低不平，支架要固定牢固）。

b.吊挂夹和连接板螺栓拧紧不能松动，连接盒两半要对称，用自攻螺钉固定好。

滑触线必须调直，三线间距必须一致。

c.安装集电器方式，槽钢尺寸为140*10，焊接在行车上，必须垂直直线，集电器方钢焊接在槽钢上，水平直角90 o，上下左右必须一致。

滑触线底部至方钢的上菱尺寸7-8cm的距离.。

滑触线的安装与使用安装说明在安装滑触线前先将角钢支架依据用户选择的安装形式，依据滑触线的悬挂间距固定好，在安装现场把每6米一根的滑触线上套上所需的悬挂座，和两端接头护套各一个，还在一端装上铝接头一个，装铝接头时应留意只能将铝导轨伸进接头的1/2留给另一根导轨连接用，以上工作预备好后，再把一根一根的滑触线悬挂在支架上，进行全线连接，连接时应拧紧每个接头的螺丝。

在滑触线全线长超过200米时应加装伸缩装置（伸缩装置本厂随时供应），在引接电源线进线时，可在每6米一根的接头处引接。

在安装弯道滑触线时，悬吊距离应相应缩短，详细尺寸可依据现场条件而定。

在安装导电器时先把导电器装在配套的方管上，选择与滑触线协作的适当位置固定在用电设施上，应留意为使导电器与滑触线有很好的跟踪性能和良好的接触力量，导电器与滑触线应安装在同一垂直、水平方向。

维护保养为了保证滑触线正常运行，延长其使用寿命，扬州市大中电气认为在滑触线投入运行后，应对其进行定期检修。

1、电刷：应依据移动用电设施使用状况每1—3个月检查一次。

重点检查集电器电刷的磨损状况，若磨损量25mm时，必需更换。

检查时若发觉电刷松动或发生磨损偏斜时，应查明缘由，准时处理。

2、集电器：至少每季度检查一次。

重点检查紧固件有无松动、移位及塑料件和活动件磨损状况，检查弹簧拉力（集电器电刷与导轨的接触压力应保持肯定压力（见下表发觉问题准时处理。

3、连接件：至少每年检查一次。

重点检查紧固螺栓、焊缝及支撑件是否松动、锈蚀、移位等，发觉问题，准时处理。

4、日常检查：重点检查轨道的平直度有无明显偏差（大于20mm）、错位，绝缘爱护件有无脱落、断裂、破损，不锈钢“V”型槽有无翘起；轨道上有无异物及导电粉尘等。

必要时应检测其绝缘电阻是否符合要求（相间绝缘电阻应25MQ）O特殊对行车轨道重合度、轨距、倾斜度等偏差较大，使用频繁、车间粉尘过大、温度较高及有水、酸、碱、雾和室外使用的环境，必需加强日常检查与维护。

滑触线技术规范书山西通才工贸公司二期炼钢工程行车滑触线技术条件书山西通才工贸公司二期炼钢项目部2010.3.4二期炼钢工程60T转炉行车滑触线技术条件书1( 总则:1.1 本技术条件书的使用范围，仅限于山西通才工贸有限公司二期炼钢工程行车滑触线及集电器等设备招标采购。

它包括行车滑触线及集电器及其辅助设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1.2 本技术条件书提出的是最低限度的技术要求，并未对一切技术细节做出要求。

也未充分引述有关标准和规范的条文。

卖方应保证提供符合工业标准和本技术条件书的优质产品。

1.3 本技术条件书所使用的标准如与卖方所执行的标准有矛盾时，按较高标准执行。

1.4 招标方有权在考察或技术交流后对本技术条件书进行产生的一些补充要求，具体项目由双方共同商定。

2( 执行标准2.1 JB/T 6391.1-92 起重机滑接输电装置型号和基本参数。

2.2 JB/T 6391.2-92 起重机滑接输电装置技术条件3. 供货范围3.1 加料跨刚体滑触线 : JGH?-600 1800A 49根 (L=6m)3.2 加料跨行车集电器: 1800A 3套 (125/32T 1台)3.3 出钢跨刚体滑触线: JGH-240? 1300A 49根 (L=6m)3.4 出钢跨行车集电器: 1300A 3套 (125/32T 1台)3.5 浇铸跨刚体滑触线: JGH-240 700A 49根 (L=6m)3.6 浇铸跨行车集电器: 700A 3套 (20T 1台)3.7 出坯跨刚体滑触线: JGH-170 500A 49根 (L=6m)3.8 出坯跨行车集电器: 700A 3套 (20T 1台)3.9 加料低跨滑触线: JGH-85 300A 30根 (L=6m)- 1 -二期炼钢工程60T转炉行车滑触线技术条件书3.10 加料低跨行车集电器: 700A 6套 (15t 2台)3.11 转炉低跨滑触线: JGH-85 300A 30根 (L=6m)3.12 转炉低跨行车集电器: 700A 3套 (16T 1台)以上滑触线、集电器、绝缘子组件、支架、检修段、供电端子、连接板等配件配套齐全。

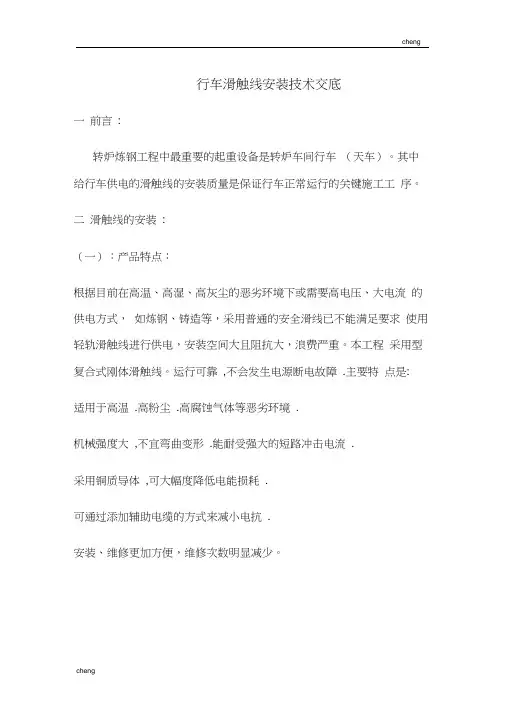

【最新精选】天车滑触线安装技术交底行车滑触线安装技术交底一前言:转炉炼钢工程中最重要的起重设备是转炉车间行车(天车)。

其中给行车供电的滑触线的安装质量是保证行车正常运行的关键施工工序。

二滑触线的安装:(一):产品特点:根据目前在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求,使用轻轨滑触线进行供电，安装空间大且阻抗大，浪费严重。

本工程采用DKF型复合式刚体滑触线。

运行可靠,不会发生电源断电故障.主要特点是:适用于高温.高粉尘.高腐蚀气体等恶劣环境.机械强度大,不宜弯曲变形.能耐受强大的短路冲击电流. 采用铜质导体,可大幅度降低电能损耗.可通过添加辅助电缆的方式来减小电抗.安装、维修更加方便，维修次数明显减少。

1分低压型和高压型两种.广泛应用于炼焦\炼钢\铸造等高温场合. (二)钢体滑触线安装安装流程图施工准备支架制作、安装滑触线安装备装集电器安装电缆连接1( 滑触线支架的制作与安装滑触线通过绝缘子被固定在滑触线支架上,桥式起重机滑触线支架固定在起重机结构钢梁上,安装支架时,先装好两端两个支架，终端支架距滑触线末端应不大于800mm.(支架安装距离:直线部分为1.5m.)在两支架中间拉条细钢丝,依次按顺序装上中间支架,使水平和垂直都达到质量要求. 滑触线的支架制作图见附图:滑触线支架等非带电金属部件，均应涂防锈漆2( 绝缘子的安装绝缘子.绝缘套不应有机械损伤或缺陷,表面应清洁，绝缘性能良好.2320T天车滑触线电源采用3KV电压供电，为此采用FJY—145高压型绝缘子。

将支座和绝缘子安装在滑触线支架上固定直。

由于采用3KV电压供电,因此在安装支持件(由支座和绝缘子组成)前,需要对绝缘子和集电器进行绝缘耐压试验，进行检测.确保绝缘正常. 3. 滑触线的安装固定根据设计图纸,滑触线采用三相四线制DKF型复合式刚体低阻抗铜滑线,侧装侧滑式安装. 高压安装时，相间距不得小于450mm。

武汉鑫豪达电气
钢体滑触线安装知识
1、刚体滑触线配件
刚体滑触线的配件有:绝缘子、夫板(用于固定、供电端子、检修隔离分段装置、辅助电缆固定夹、温度补偿器<又称膨胀段》、集电器《又称受电器.
2、施工流程
安装支架一安装绝缘子组一安装刚体滑触线一连接滑触线书L触线安装温度补偿器一安装分段检修隔离装置一安装集电器一安装固定夫—安装供电端子
(1支架的安装:支架要与行车的轨道垂直,同事和天车的路轨保持水平.间距是三米一套,纵向误差在一厘米,横向误差在两厘米之间.
(2绝绿子的安装:绝缘子整体保持直线,固定在支架的预留间隙空上面.
(3滑触线的安装:其中滑触线的安装方式有两种,一种是上部滑触线,一种是侧面滑触线.松开绝缘子组上面压板的螺丝,将滑触线放在钢体坐子上,然后拧紧螺丝,钢体滑触线要放在支架支架.
(4温度补偿器的安装:温度补偿器起到调节钢体滑触线因为温度产生的热胀冷缩的间题.首先将夹板固定在钢体滑触线预留的空隙上,为了温度补偿器能够发挥他的作用,不要拧紧连接的螺丝,采用双螺母拧紧.
(5分段检修隔离装置:其安装需要根据设计诀定.
(6集电器的安装:集电器固定在集电器的支架上面,集电器支架需要根据具体情况制作.安装集电
器后放下压力限位片,确保电刷和滑触线平面有良好的压力.
(7辅助电缆固定夹的安全:将其安装在滑触线的连接处. (8供电端子的安全:将其安装在滑触线连接处.
武汉鑫豪达电气。

广州佛清从高速公路施工三分部制梁场滑触线安装方案编制：复核：审核：河南省铁山起重设备有限公司2019年12月目录一、编制说明.............................................................................................................................. - 1 -二、技术参数.............................................................................................................................. - 1 -三、编制依据 ............................................................................................................................ - 1 -四、工程简介.............................................................................................................................. - 2 -五、施工方案.............................................................................................................................. - 2 -5.1、施工程序 ............................................................................................................ - 2 -5.2施工方法及技术措施 ............................................................................................. - 2 -5.2.1施工准备 ................................................................................................... - 2 -5.2.2、设备验收................................................................................................. - 3 -5.2.3人员安排 ................................................................................................... - 3 -5.2.4施工周期 ................................................................................................... - 4 -5.2.5机具选用 ................................................................................................... - 4 -5.2.6 钢结构选用............................................................................................... - 5 -5.2.7 滑触线选用............................................................................................... - 5 -六、施工安装及材料技术要求 ..................................................................................................... - 6 -6.2滑线型号及技术要求 ............................................................................................. - 7 -6.2.1选择滑线的依据......................................................................................... - 7 -6.2.2 技术指标 .................................................................................................. - 8 -6.2.3性能指标 ................................................................................................... - 8 -6.3附件结构............................................................................................................... - 9 -6.3.1附属结构示意图......................................................................................... - 9 -6.3.2 悬吊夹...................................................................................................... - 9 -6.3.3 连接夹...................................................................................................... - 9 -6.3.4供电器..................................................................................................... - 10 -6.3.5端帽 ........................................................................................................ - 10 -6.3.6 热膨胀段 ................................................................................................ - 10 -6.3.7集电器..................................................................................................... - 11 -七、质量目标、质量保证体系及措施......................................................................................... - 12 -7.1质量目标............................................................................................................. - 12 -7.2创优措施............................................................................................................. - 12 -7.3质量管理组织机构与保证体系............................................................................. - 12 -7.3.1质量管理组织机构 ................................................................................... - 12 -7.4质量保证体系及框图 ........................................................................................... - 13 -7.5建立完善的质量自检体........................................................................................ - 13 -八、安全目标、安全保证体系及措施......................................................................................... - 14 -8.1安全目标............................................................................................................. - 14 -8.2安全管理组织机构及保证体系............................................................................. - 14 -8.2.1安全管理组织机构设置 ............................................................................ - 14 -8.2.2安全保证体系及框图................................................................................ - 14 -8.2.3安全保障人员配备 ................................................................................... - 15 -8.3安全措施............................................................................................................. - 15 -8.3.1安全保障检查程序 ................................................................................... - 15 -8.3.2安全管理保证措施 ........................................................................................................... - 15 -8.3.3安全经济保证措施 ........................................................................................................... - 16 -8.3.4安全制度保证措施 ........................................................................................................... - 16 -8.3.5安全技术保证措施 ........................................................................................................... - 16 -8.3.6防火、防盗及危爆物品管理措施...................................................................................... - 16 -8.3.7机具安全保证措施 ........................................................................................................... - 16 -8.3.8应急响应（预案启动） .................................................................................................... - 17 -龙门吊滑触线施工方案一、编制说明本方案适用于中国水利水电第三工程局有限公司佛清从高速公路施工三分部制梁场T梁生产区80吨门式起重机滑触线的安装施工。

行车滑触线安装技术交底一前言:转炉炼钢工程中最重要的起重设备是转炉车间行车（天车）。

其中给行车供电的滑触线的安装质量是保证行车正常运行的关键施工工序。

二滑触线的安装:（一）：产品特点：根据目前在高温、高湿、高灰尘的恶劣环境下或需要高电压、大电流的供电方式，如炼钢、铸造等，采用普通的安全滑线已不能满足要求使用轻轨滑触线进行供电，安装空间大且阻抗大，浪费严重。

本工程采用型复合式刚体滑触线。

运行可靠,不会发生电源断电故障.主要特点是:适用于高温.高粉尘.高腐蚀气体等恶劣环境.机械强度大,不宜弯曲变形.能耐受强大的短路冲击电流.采用铜质导体,可大幅度降低电能损耗.可通过添加辅助电缆的方式来减小电抗.安装、维修更加方便，维修次数明显减少。

分低压型和高压型两种 .广泛应用于炼焦 炼钢 铸造等高温场合 .二）钢体滑触线安装安装流程图1． 滑触线支架的制作与安装滑触线通过绝缘子被固定在滑触线支架上 ,桥式起重机滑触线支 架固定在起重机结构钢梁上 ,安装支架时 ,先装好两端两个支架，终端 支架距滑触线末端应不大于 800.（支架安装距离 :直线部分为 1.5m.） 在两支架中间拉条细钢丝 ,依次按顺序装上中间支架 ,使水平和垂直都 达到质量要求 . 滑触线的支架制作图见附图：滑触线支架等非带电金 属部件，均应涂防锈漆2． 绝缘子的安装绝缘子 .绝缘套不应有机械损伤或缺陷 ,表面应清洁，绝缘性能良好 .320T 天车滑触线电源采用 3电压供电，为此采用 —145高压型绝缘子。

施工准备 支 架 制 作 、安 装 装滑触线安装电缆连接将支座和绝缘子安装在滑触线支架上固定直。

由于采用 3 电压供电,因此在安装支持件（由支座和绝缘子组成）前,需要对绝缘子和集电器进行绝缘耐压试验，进行检测.确保绝缘正常. 3. 滑触线的安装固定根据设计图纸,滑触线采用三相四线制型复合式刚体低阻抗铜滑线,侧装侧滑式安装. 高压安装时，相间距不得小于450。

起重机安全滑触线安装安全滑触线，起重机滑触线，天车滑触线，行车滑触线又称滑触线，滑线，安全滑线。

安全滑触线用于给移动中的设备供电，由两部分组成，滑线导轨（固定部分，与电源相接，常导轨由单长4m/ 根或者 6 米/ 根连接而成），集电器（滑动部分，可在滑线轨道上或内滑动并与铜条接触取电，集电器用于与移动电机相连）。

起重机安全滑触线安装：一、根据滑触线现场情况，滑触线采购好后，根据厂家提供的说明说，进行安装。

先将角钢支架按照 1.25 米的距离焊接或者固定在行车轨道压板底下。

二、固定好角钢支架后，在角钢支架下面安装好提挂架和固定架。

三、之后再将滑触线固定在提挂架和固定架之下，并安装好动力输入，各滑触线连接点的铝接头，之后安装接头护套和端冒。

四、集电器安装，将集电器支架焊接在行车的标准位置，将集电器穿入集电器支架上，并调整好集电器与滑触线的平行距离。

作为可以给起重的大、小车供电的重要部分，起重机安全滑触线的安装只是知道安装方法是不够的，安装时还应符合相关安装要求，如：一：位置。

首先是起重机安全滑触线安装的位置选择。

应尽量选择靠近传动机构的区域，并且和移动被供电设施在同一边来作为起重机安全滑触线的安装位置。

同时，还要确保该区域不会有剧烈震动、异物冲击等情形发生，并远离高温高热源点。

二：通道方便。

为了安全起见，起重机安全滑触线的安装应尽量避免对人员和运输物料造成通行障碍。

鉴于设备可能会发生故障，安装时还要考虑到维修人员在维修设备时是否方便。

三：检查。

安装前要先检查起重机安全滑触线的组件是否符合要求，不合格的一律更换掉。

安装好后也要注意检查以免存在潜在隐患或是有遗漏。

安装好之后还要进行调试：各项设备安装好后，要进行滑线调试准备。

用专用设备保持好角钢支架的平行，各滑线不弯曲。

之后，通电测试行车运行。

还有一点，选单梁、双梁起重机安全滑触线推荐你选择质量好、品牌好、信誉好的企业，如前卫滑触线。

制梁场滑触线安装方案目录龙门吊滑触线施工方案 (1)一、编制说明 (1)二、技术参数 (1)三、编制依据 (1)1、《建设工程施工现场供用电安全规范》（GB50194－2014）； (1)2、《供配电系统设计规范》GB50052-2009; (1)3、《低压配电设计规范》GB50054-2011; (1)4、《通用用电设备配电设计规范》GB50055-2011； (1)5、《施工现场临时用电安全技术规范》GJG46-2012; (1)6、《铁路工程基本作业施工安全技术规程》TB10301-2009； (1)7、《起重机滑接输电装置型号和基本参数》(JB/T6391-2010) ； (1)8 、《钢结构设计规范》GBJ17-88； (2)9、施工图纸和施工现场平面布置图。

(2)四、工程简介 (2)五、施工方案 (2)5.1、施工程序 (3)5.2施工方法及技术措施 (3)六、施工安装及材料技术要求 (7)6.2.1选择滑线的依据 (8)6.2.2 技术指标 (9)6.2.3性能指标 (9)七、质量目标、质量保证体系及措施 (12)7.1质量目标 (12)7.2创优措施 (12)7.3质量管理组织机构与保证体系 (13)7.4质量保证体系及框图 (13)7.5建立完善的质量自检体 (14)八、安全目标、安全保证体系及措施 (14)8.1安全目标 (14)8.2安全管理组织机构及保证体系 (14)8.3安全措施 (16)龙门吊滑触线施工方案一、编制说明本方案适用于XX集团第一工程有限公司XX铁路增建二线Ⅷ标项目经理部XX制梁场T梁生产区80吨门式起重机滑触线的安装施工。

二、技术参数设备型号：HXPnR-H-500A设备名称：安全滑触线安装标高：5.5m-6m(相对标高)线制：三相五线制主要技术及性能指标：绝缘电阻：≥10MΩ；绝缘介电强度：工频交流3750V/S无击穿闪络；外壳阻燃性：本生灯法试验，阻燃性能良好；外壳防护等级：IP10耐化学腐蚀剂：耐酸、碱、盐雾；接触压降：0.15～0.3V；集电器外壳耐热：115℃；最大运行速度：600m/min。

刚体滑触线安装（一）刚体滑触线系列配件：带固定装置的绝缘子、滑触线固定用夹板、供电端子、检修隔离分段装置、辅助电缆固定夹、温度补偿装置、集电器，见下图。

侧滑式供电端子上滑式供电端子滑触线固定夹板温度补偿装置辅助电缆固定夹侧滑式集电器上滑式集电器（二）施工方法1、工艺流程2、滑触线的安装方式：一般采用上部滑触和侧面滑触2种，如下图所示。

上部滑触式 侧面滑触式3、安装支架：原则上支架应与行车路轨垂直安装，所有支架应与天车路轨保持水平。

安装间距为3m 一套，为了保证刚体滑线的整体直线，要求支架安装纵向误差不得超出lcm ，横向误差不超过2cm 。

4、安装绝缘子组件：将绝缘子组件固定在支架的预留间隙孔上，确保绝缘子整体直线。

5、安装刚体滑线：首先将绝缘子组件上的压板螺丝松开，把刚体滑线放在刚体坐子上，再拧紧压板螺丝，刚体滑线连处应放置于支架与支架的中间(见下图)6、连接滑线： 将刚体滑线两端用连接专用夹板固定，拧紧螺丝，保证滑线接头处平整即可，注意滑线连接夹板长度为22cm ，连接后接头间隙为3-5(mm)。

滑触线的连接如下图所示连接处应留有间隙，间隙尺寸见下表：取低值。

7、安装温度补偿装置：为了防止刚体温度变化引起的膨胀，一般刚体滑线都设计温度补偿装置。

安装时将温度补偿装置连接专用夹板(长度25cm)固定于刚体滑线两端的预留间隙孔上(见图)，为了保证刚体滑线在温度变化的情况下伸缩，连接螺丝不能拧紧，并采用双螺母紧固，完成后把温度补偿装置连接电缆进行固定。

8、分段检修隔离装置：分段检修隔离装置采用环氧树脂绝缘板组成，安装位置根据设计要求确定。

9、集电器安装：集电器固定支架，根据现场安装情况进行现场制作，然后固定集电器，安装完毕后应将集电器压力限位片放下，以保证电刷与滑线平面压力良好。

10、辅助电缆固定夹安装：辅助电流固定夹一般应安装在滑线两侧，。

11、供电端子安装：供电端子安装在刚体滑线的连接处。

（三）低阻抗滑触线炼钢工程中，起重机吨位较大，运行距离较长，为保证滑触线上的电压降不超过允许值，采用低阻抗滑触线。

刚体滑触线安装指南刚体滑触线（也称为导电滑触线）是一种用于供电和信号传输的重要设备，广泛应用于起重设备、钢铁冶金、矿山机械、电梯等领域。

本文将介绍刚体滑触线的安装步骤。

工具准备安装刚体滑触线需要使用一些特定的工具，如下所示：•电动螺丝刀或扭力扳手•电钻和螺钉•线鱼钩和吊杆•手链锯或管切机•电线割刀•表尺请确保所有工具都准备充分，以确保工作流畅。

安装步骤以下是安装刚体滑触线的具体步骤：步骤一：安装导向槽首先，需要安装导向槽。

这个导向槽将用于固定刚体滑触线。

使用电钻和螺钉将导向槽固定到需要供电的设备或机器上。

在固定导向槽时，要注意槽的位置和距离，确保刚体滑触线可以沿着导向槽移动，且不会碰到任何障碍物。

步骤二：割切刚体滑触线接下来需要测量刚体滑触线的长度，并将其割切至所需尺寸。

使用表尺来测量刚体滑触线的长度，然后使用手链锯或管切机将其割切。

请注意，在割切滑触线时，请注意不要划伤或损坏滑触线的表面。

步骤三：固定滑触线现在需要将刚体滑触线固定到导向槽上。

使用线鱼钩和吊杆将滑触线吊起来，并将其放置到导向槽上。

然后，用电钻和螺丝刀或扭力扳手将滑触线固定到导向槽上。

请务必仔细检查固定情况，确保刚体滑触线不会松动或移动。

步骤四：安装支架需要为刚体滑触线安装支架。

支架应该与导向槽平行，并且应该尽可能靠近滑触线的每一侧。

使用相同的方法安装支架，将其固定到运行设备上。

确保支架的位置和距离可以支持刚体滑触线的重量，并且不会限制其移动。

步骤五：连接电缆最后一步是连接电缆。

将电缆插入与刚体滑触线相应的插座中，并轻轻推入。

不要扭曲电缆或用力将其插入插座。

确保插座前后紧贴，不会产生松动或导致断电故障。

结论刚体滑触线的正确安装对于设备的供电和信号传输至关重要。

此安装指南涵盖了所有步骤，并举例说明如何确保安装正确。

请根据您的具体情况调整步骤，以确保设备的最佳性能和可靠性。

一、产品特点本产品由燕尾槽钢棒和高刚度工字钢构成，其嵌装工艺保证了铜棒和工字钢的紧密结合，采用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。

本产品有如下特点：1.运行可靠，绝不发生电源中断故障。

2.可使用于高温、高粉尘、高腐蚀等恶劣环境。

3.采用燕尾槽嵌装工艺后，解决了其它刚体滑线运行中受振动引起的螺丝松动现象，从而保证滑线整体牢固可靠。

4.机械强度大，不易弯曲变形，能承受强大的短路冲击电流。

5.可根据用户需要设定截流量，最大可达3000A，电压等级可达到5KV以上。

6.采用铜导体，可大幅度降低导线电能损耗。

7.添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。

8.布线可以在上部或侧面滑触。

9.JGH-Ⅱ型滑触线更有散热面特大，结构紧凑简单，安装维修方便等优点。

二、产品型号与规格刚体滑触线的规格按梯形铜线的标截面来定JGH型刚体滑触线型号，规格及额定电流值集电器规格型号：JGH 刚体滑触线和低阻抗滑触线一、产品特点本产品由梯型铜棒和槽钢或由“T”型铜排和槽型铝结合相构成。

用高强度专用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。

本产品有如下特点：1、运行可靠，绝不发生电源中断故障。

2、可使用于高温、高粉尘、高腐蚀气体等恶劣环境。

3、机械强度大、不易弯曲变形，能耐受强大的短路冲击电流。

4、可根据用户需要设定载流量，最大可达3000A以上，电压等级可达到5KV以上。

5、采用铜或铜铝导体，可大幅度降低导线电能损耗。

6、添加辅助电缆后，可组成低阻抗滑触线、导线阻抗成倍降低。

7、布线可在上部或下部滑触。

8、JGH-“I”型滑触线更有散热面特大，结构紧凑简单，安装维修方便等优点。

二、产品型号与规格钢体滑触线型号、规格及额定电流值型号标称截面 mm2额定电流（A）重量KG/6米JGH-85 85 300 24.3JGH-110 110 400 25.9JGH-170 170 500 29.4JGH-240 240 700 46.1JGH-320 320 900 50.4JGH-170II 2×170 1000 53.9JGH-240II 2×240 1300 62.2JGH-320II 2×320 1500 68.8JGH-“I”500 500 1200 19.8JGH-“I”750 750 1600 27.6JGH-“I”900 900 1800 36.6JGH-“I”1100 1100 2200 41.4JGH-“I”1300 1300 2500 48JGH-“I”1600 1600 3000 60钢体滑触线一般情况下按6m定尺长度供货。

角钢滑触线的安装1.定位测量根据设计图纸，在预制吊车梁时，在滑触线支架的安装位置上，预留出螺栓孔或预埋铁件。

支架一般固定在吊车梁的预留孔内，若为钢梁，在钢梁上测出每个支架的安装位置，然后将支架焊接在钢梁强筋上。

支架的间距，直线段一般为1.5一Zm;在转弯处的弧形轨道上一般为1~1.5m;终端支架，距滑触线末端不应大于800mm，其目的是不使集电器脱离滑触线。

支架距地面的高度不得低于3.sm，在汽车通道部分不得低于6m。

2.支架的制作与安装(1)支架的加工支架的结构形式很多，一般是根据设计要求或现场实际需要，选用国家标准图集D363中所列的标准形式或自行加工。

加工时，将角钢放在铁平台上按图示尺寸下料、组对，并把支架上的所有固定螺栓孔加工成椭圆形，以便于调整。

焊接时，应先点焊几点，然后用角尺测量支架横向角钢与纵向角钢之间的垂直度，以及测量横向角钢相互间的间距，校正后正式焊牢。

制作好后，应在支架上涂以红丹漆，再涂以灰色防腐漆，以防止生锈。

加工尺寸如图7一13所示。

(2)支架的安装安装支架应在吊车轨道找平、找正后进行.以吊车轨道的水平面为基准，安装时，可从吊车梁的一端开始，逐个将支架固定在吊车梁的固定孔处。

所有支架应安装在同一水平面上，并保证一定的垂直度。

如图7-14所示是桥式吊车滑角虹发E形支架安装示意。

3.绝缘子的组装和固定(1)绝缘子的组装固定滑触线的绝缘子，一般采用WX一01型电车用绝缘子。

绝缘子必须胶合螺栓(M12 X 70)后才允许装在支架上，如图7一15所示。

4、绝缘子内螺栓的胶合填料及胶合方法有下列几种：1）用32.5强度等级以上的水泥与石英砂掺和，配比质量按1：1混合后，加入0.5%的石膏，然后加人适量的水调匀，湿度以捏起一把后能结成团为宜。

把螺栓放人孔内，填料放人绝缘子孔中压实，然后静皿养护3天左右，待干固后使用。

2）用水泥石棉作填料，配比为3：1(即3份32.5强度等级水泥，1份石棉)。

1580m3高炉项目天车滑触线技术规格书总设计师室审审核设计XXX有限公司2011年9月一、总则1、本技术规格书适用于XXX有限公司1580m3高炉项目滑触线及配套附件。

它提出了对设备本体及附件的功能设计、结构、性能、安装等方面的技术要求及供货范围。

2、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准、国家标准和本规格书的优质产品。

3、如果卖方没有以书面形式对本规格书的条文提出异议，则意味着卖方提供的设备完全符合本规格书的要求。

4、本规格书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。

5、本技术规格书未尽事宜，由买、卖双方协商确定。

二、标准和规范包括卖方向其他厂商购买的所有组件和设备，都应是符合相应的标准规范或法规的最新版本或其修正本的要求。

三、环境条件环境温度：-10℃～﹢50℃相对湿度：＜95％海拔高度：＜1000m地震烈度：8度污秽等级：3级防污安装地点：户内（外）四、技术要求1、刚体滑触线⑴刚体滑触线采用铜钢复合型，由燕尾槽铜棒和高钢度“工”字钢构成，镶嵌工艺须保证铜棒和“工”字钢的紧密结合，以提高滑线的强度、刚度和使用寿命。

⑵采用全绕性连杆结构集电器并能保证与滑触线的可靠接触运行可靠，绝不发生电源中断故障。

⑶可使用于高温、高湿、高粉尘、高腐蚀等恶劣环境。

⑷机械强度大，不易弯曲变形，能承受强大的短路冲击电流。

⑸导电体采用铜导体，电阻值小，单位长度的电压压降低，保证导线电能损耗少。

⑹添加辅助电缆后，可组成低阻抗滑触线，线路阻抗成倍降低。

⑺滑触线散热面大，结构紧凑简单，安装维修方便。

⑻滑触线导体材质为含铜量为99.95%以上的电工用紫铜，铜截面为梯形，标称面积不小于85mm2，误差范围不大于国标，额定电流不小于300A，额定电压400V，绝缘电压660V，滑触线极端取电位置电压压降小于5%。

导体导电率为98%，布氏硬度HB最小为65，抗拉强度为：206-380牛/毫米平方以上。

滑触线如何安装滑触线安装首先熟悉所有起重机的概况,结构特点,然后根据现场动力输入点设置车间长度再进行安装,以下以单极滑触线为例列出安装程序和要求:1.安装滑触线支架,用焊接或膨胀螺栓按规定间距把角钢支架安装在轨道梁上.支架的架设是滑触线安装质量的关键,是保证滑触线平整性和使用性的重要环节,必须保证支架在整条线上的平整性,角钢的伸出尺寸一致,角钢要平行不能歪斜.有长方孔角钢的平面在一个水平面内,厂方孔要在一条线上.一般可用钢丝拉线找平找正.轻型滑触线两支架间距1.5m2.把提挂架安装在角钢支架上.此时螺母不要拧紧,待滑触线安装调整后再打紧.3.安装滑触线接头护套.把滑触线装入提挂架的卡口内卡住(重型线的提挂夹已安装在导线上).滑触线装好后调平,旋紧挂架的螺母.把接头装入第一组导线的另一端,同样方法安装第二组滑触线.用接头将两根滑触线连接好,装上接头护套,将滑触线调平,紧固.依此装好全部滑触线.注意接头处应平滑,间隙&lt;0.5mm.4.安装动力输入段.按照设计好的供电方式安装动力输入段,一定要旋紧,再装上护罩.5.装护套固定夹. 按设计方案安装固定夹,一线两个6.装端头护套. 在滑触线的两头安装端套,也可在吊挂前提前装上.7.检查. 整条滑触线安装好后应认真检查,滑触线要平直,间距要一致,且滑触线应与起重机道轨平行,偏差≤5mm,悬挂要旋紧,接头处要平滑.8.安装集电器及其支架. 滑触线安装好后,即可安装集电器,(1)集电器支架中心线必须与滑触线下部护套低平面的距离为H=155mm,即集电器触靴放入滑触线︿型槽时,集电器连杆必须水平.(2)M座必须安装水平且与滑触线平行.(3)滑触线︿型槽槽尖必须与集电器垂直中心线在同一垂直平面内.9.集电器的电缆线与用电设备的电缆线接好. 注意在接线前,应按常规检查电机的各项绝缘要求是否符合要求,若发现异常应检修或更换.10.接电源. 把电源线牢固的接在动力输入段上,注意压紧.11.试车. 先应空载试车,往复运行几个来回,若无异常应立即停车,切断电源,进行检查,排除故障.。

钢体滑触线集电器安装使用说明书钢体滑触线安装使用说明书概述：钢体滑触线是向移动设备馈电的供电系统的中一种，它适用于高温、高粉尘、高腐蚀比较恶劣的环境。

因此，在焦炉，炼铁、炼钢、连铸、热轧的高温环境被广泛应用。

钢体滑触线一般是两种金属复合而成，如钢铜复合、钢铝复合也可以单一金属做导体。

由于导体截面比较大，因此可以承载较大的电流。

注：1、高温钢体滑触线一般情况下按6m定尺长度供货。

2、高温钢体滑触线分单线和双线平行馈方式两种，单线又分为复合式和组合式。

3、高温钢体集电器分单刷和双刷两种。

三、高温钢体滑触线零部件图：绝缘子组件滑触线连接夹板钢体滑触线连接时导体不能顶死应留间隙、用M10×40mm螺栓将接头装置板紧固在滑线上、要求接头处平整不能有错位，（接头两侧500mm处必须安装角钢支架保证接头处平行、垂直、顺滑。

）温度补偿装置动力输入装置检修段装置四、高温钢体滑触线的安装方式：高温钢体滑触线的安装方式，一般常用上部和下部及侧部滑触式三种。

也可以根据客户特殊要求，采用其它安装方式。

五、钢体滑触线的安装步骤：1、钢体滑触线角钢支架的安装：根据设计要求，一般角钢支架间距为3m、我们公司平均为2m(如下图)，也可以根据用户的特殊要求定做。

将角钢支架采用螺栓或焊接的方法，固定在行车道轨梁上，固定角钢支架时应注意水平和垂直两个方向的平直，然后紧固角钢支架。

使在同一跨内的角钢支架要平行不能有歪斜，且垂直于道轨。

如右图2、钢体滑触线连接装置的安装：角钢支架安装完毕后，再将绝缘子组件按设计要求安装在钢体滑触线上，架在角钢支架上，装上连接板，穿上螺栓轻紧螺母，滑线不能顶死，应留间隙，待整体安装完毕调整好后，再旋紧螺母。

要求在100m内误差，水平和垂直方向不超过10mm。

3、动力输入装置的安装：动力输入的安装位置可根据设计要求，和车间动力输入端相近处安装，根据导体的截面积配置相应的输入电源连接板，以保证通过同等电流的载流量。
