泵车的基本构造及原理
泵车是将泵送混凝土的泵送机构和用于布料的液压卷折式布料杆（也有称臂架）和支撑机构集成在汽车底盘上，集行驶、泵送、布料功能于一体的高效混凝土输送设备。

泵车的基本构造包括底盘、臂架系统、转塔、泵送系统、液压系统和电气系统六大部分。

底盘由汽车底盘、PTO（分动箱）和付梁等几部分组成，行驶时实现泵车在各场地之间的转动，工作时为泵车提供动力。

臂架系统主要由多节臂架组成，用于输送混凝土。

转塔由转台、回转机构、固定转塔（连接架）和支撑结构等几部分组成。

泵送系统主要由混凝土缸、活塞、输送管等组成，将混凝土从混凝土缸推送到输送管中，再通过输送管将混凝土输送到布料杆中，最后将混凝土输送到指定位置。

液压系统主要由液压泵、油箱、油缸、液压阀等组成，为臂架的展开和收缩提供动力，为布料杆的旋转提供动力。

电气系统主要由发动机、发电机、电动机、控制器等组成，为整车提供电源，控制泵车的各种动作。

泵车的原理是将汽车底盘的动力通过分动箱传递给液压泵，液压泵产生压力油，驱动主油缸，推动混凝土通过输送管道输送到布料杆中，再由布料杆将混凝土输送到指定位置。

在泵送过程中，电气系统控制各种动作的执行，如臂架的展开和收缩、布料杆的旋转和伸缩等。

泵车的输送能力取决于发动机的功率、混凝土缸的数量和直径、输送管的长度和直径等因素。

此外，泵车的操作也需要注意安全事项，如确保输送管道的连接牢固可靠，避免输送管道的堵塞和泄漏等。

总之，泵车是一种高效、灵活的混凝土输送设备，广泛应用于建筑、道路、桥梁等工程建设中，为现代化的施工方式提供了便利的条件。

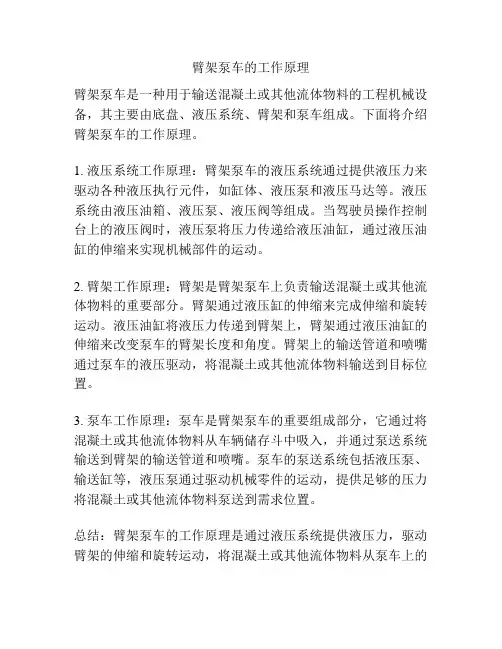

臂架泵车的工作原理
臂架泵车是一种用于输送混凝土或其他流体物料的工程机械设备，其主要由底盘、液压系统、臂架和泵车组成。

下面将介绍臂架泵车的工作原理。

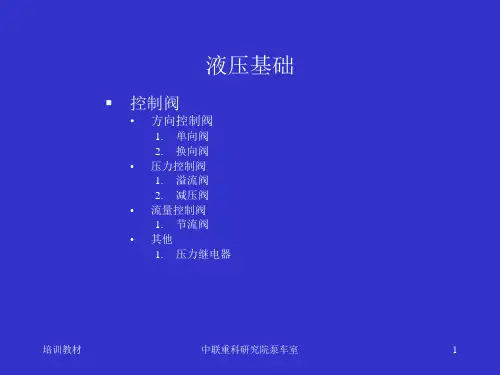

1. 液压系统工作原理：臂架泵车的液压系统通过提供液压力来驱动各种液压执行元件，如缸体、液压泵和液压马达等。

液压系统由液压油箱、液压泵、液压阀等组成。

当驾驶员操作控制台上的液压阀时，液压泵将压力传递给液压油缸，通过液压油缸的伸缩来实现机械部件的运动。

2. 臂架工作原理：臂架是臂架泵车上负责输送混凝土或其他流体物料的重要部分。

臂架通过液压缸的伸缩来完成伸缩和旋转运动。

液压油缸将液压力传递到臂架上，臂架通过液压油缸的伸缩来改变泵车的臂架长度和角度。

臂架上的输送管道和喷嘴通过泵车的液压驱动，将混凝土或其他流体物料输送到目标位置。

3. 泵车工作原理：泵车是臂架泵车的重要组成部分，它通过将混凝土或其他流体物料从车辆储存斗中吸入，并通过泵送系统输送到臂架的输送管道和喷嘴。

泵车的泵送系统包括液压泵、输送缸等，液压泵通过驱动机械零件的运动，提供足够的压力将混凝土或其他流体物料泵送到需求位置。

总结：臂架泵车的工作原理是通过液压系统提供液压力，驱动臂架的伸缩和旋转运动，将混凝土或其他流体物料从泵车上的
储存斗吸入，并通过泵送系统输送到臂架的输送管道和喷嘴，实现在工程现场的准确施工。

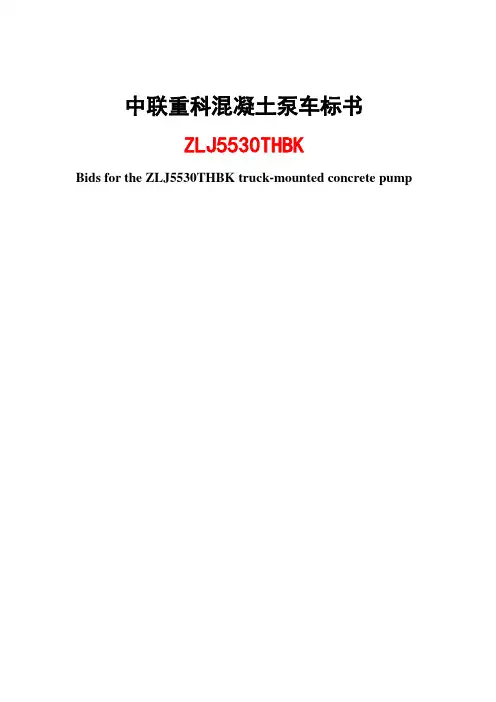

中联重科混凝土泵车标书ZLJ5530THBKBids for the ZLJ5530THBK truck-mounted concrete pump2.工作范围图Working scope fig.3.性能特点Capability feature3.1该混凝土泵车底盘采用瑞典斯堪尼亚底盘，性能优良。

The truck-mounted concrete pump adopts SCANIA chassis. The performance is very perfect.3.2布料范围大：臂架为6节RZ型臂架，展、收臂时间更短；最大布料半径52.8米，最大布料高度可达57.1米。

3.6高效：液压系统输送方量大，配备高低压切换装置，适应各种工况。

High efficiency: Large output and high-low pressure switch device makes the machine suit all kinds of working status.4.混凝土泵车随机附件及工具清单List of delivery of truck-mounted concrete pumpZLJ5530THBK SCANIA 底盘 CIFA上装 S管阀混凝土泵车确认打“√”证明此项齐全。

If you can confirm, please draw the“√”to prove this complete.发货人Consignor：承运人Carrier：收货人Consignee：日期Date：日期Date：日期Date：5.所依据的标准Reference to the standards①中华人民共和国国家标准《混凝土泵》(GB/T13333-2004)National Standard of the People’s Republic of China 《Concrete Pump》(GB/T13333-2004).②中华人民共和国行业标准《混凝土输送管型式与尺寸》(JJ83-91)Industry Standard of the People’s Republic of China 《Concre te conveying pipe’s types and dimensions》(JJ83-91).③中华人民共和国行业标准《混凝土泵送施工技术规程》(JGJ/T 10-95)I ndustry Standard of the People’s Republic of China《Technical specification for pumping construction ofconcrete》(JGJ/T10-95).④中华人民共和国行业标准《混凝土泵车》(QC/T718-2004)Indu stry Standard of the People’s Republic of China 《Truck mounted concrete pump》(QC/T718-2004).⑤长沙中联重工科技发展股份有限公司标准《混凝土输送泵车》(Q/ OKAM 901-2001)Company standard of Changsha Zoomlion Heavy Industry Science and Technology Development Co., Ltd.《Truck mounted concrete pump》(Q/ OKAM 901-2001).注意：因产品技术改进造成的技术资料的更改，恕不另行通知，请用户及时关注我公司发布的各种技术信息。

三一混凝土泵车结构认知（02臂架系统）三一混凝土泵车结构认知（02臂架系统），混凝土泵车在工程建设中有着不可替代的作用，随着需求越来越多，设备的维护保养也要随之跟上节奏，你真的了解你身边的这个大家伙吗？混凝土泵车主要结构分为以下几大部分：底盘、臂架系统、泵送系统、液压系统、电控系统。

本文砼配商城售后服务人员主要介绍第一部分- 臂架系统。

三一混凝土泵车结构认知（02臂架系统）臂架系统用途：完成混凝土的输送、布料并支撑整车，保证其稳定性。

臂架系统组成：1.布料杆（泵车配件臂架、液压油缸、输送管道、连接扣件）2.砖塔（转台、回转机构、固定砖塔、支腿支撑）布料杆的折叠形式三一混凝土泵车结构认知（02臂架系统）1.回转型2.“Z”型（或M型）3. “S”型（或R型）4.综合型臂架机构组成结构图布料杆的组成：三一混凝土泵车结构认知（02臂架系统）1. 臂架2.油缸3.泵管4.扣件（泵车配件管卡）1.1泵车配件臂架1.2泵车配件油缸1.3泵车配件泵管砖塔1.转台2.回转机构3.右前支腿4.支腿支撑2.1转台转台上部用臂架连接套与臂架总成铰接，下部用高强度螺栓与回转支承外圈固连，主要承受臂架总成的扭矩和弯矩，同时可带动臂架总成一起在水平面内旋转。

2.2回转机构三一混凝土泵车结构认知（02臂架系统）回转机构它集支承、旋转和连接于一体，具有高的强度和刚性、很强的抗倾翻能力、低而恒定的转矩。

它由高强度螺栓、回转支撑、液压马达泵车配件减速机、传动齿轮和过渡齿轮（有时无此件）组成。

2.3支撑支腿三一混凝土泵车结构认知（02臂架系统）量。

泵车构成以及泵车配件工作原理浅谈什么是混凝土泵车,简单的说混凝土泵车一种在工作时利用液压原理把施工用的混凝土输送到施工现场的一种可移动性设备。

泵车施工效率高，施工方便灵活。

泵车配件包括底盘，臂架系统，泵送系统，液压系统，电控系统。

其中液压系统是泵车的灵魂，电控系统是泵车的大脑。

一、底盘现在国内各大知名厂家主流用的底盘是五十铃，奔驰，日野，马克，沃尔沃系列。

这些底盘都是纯进口的。

当然也些有厂家在小批量采用自己生产的底盘。

二、臂架系统臂架系统主要指臂架和液压系统部分。

主要作用完成混凝土的输送、布料，并支撑整车，保证其稳定性。

臂架分类主要为回转型，Z型，R型，RZ综合型。

三、泵送系统泵送系统是混凝土泵车的执行机构，用于将混凝土沿输送管道连续输送到浇筑现场。

泵送系统由料斗总成、泵送机构、输送管道和润滑系统组成。

四、液压系统，液压系统包括泵送系统，臂架系统，冷却系统，水洗系统。

五、电控系统包括各种线路，接近开关，传感器，控制模块及接插件。

六、泵车配件工作原理泵车工作的时候通过分动箱把动力切换到泵送位置，驱动油泵工作，油泵输出高压液压油，在电控系统的控制下经过各路阀块，最后到达执行元件。

泵送系统中，高压油驱动两个主油缸交替的动作完成混凝土的吸料与推料动作，实现混凝土的泵送。

泵送结束时在通过分动箱动力切换到行驶完成车辆的行驶作用。

混凝土泵车配件主要包括:液压元件电磁阀类，多路阀，主油泵，液压油缸，搅拌马达类。

电控系统主要包括遥控器系列，如HBC遥控器发射器，接收器。

易损件包括眼镜板，切割环，S管，输送缸，耐磨套，输送管。

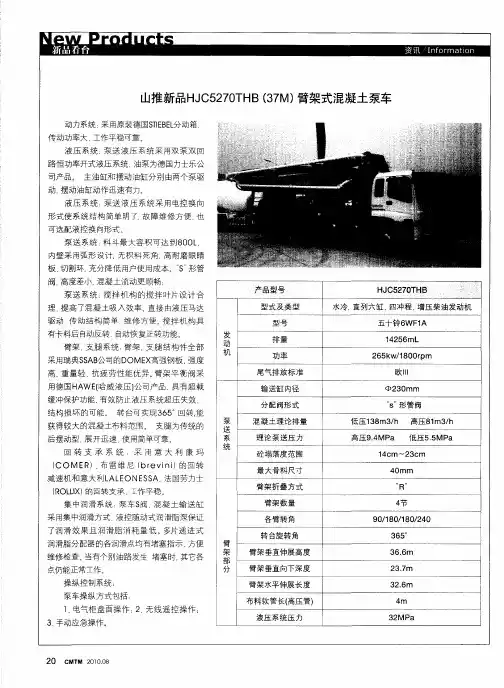

三一重工37米泵车结构原理与常见故障分析三一重工37米泵车的基本结构主要包括车架、上车架、下车架、臂架、液压系统和电气系统等。

其中，车架是整个设备的骨架，负责提供足够的稳定性和支持力；上车架和下车架承载整个装置，上下运动；臂架是泵车通过伸缩臂实现混凝土输送的主要部位，臂架通过液压系统控制，可以实现水平和垂直方向的伸缩变化。

液压系统是泵车的核心部分，主要包括液压泵、液压缸、液压阀门等。

液压泵通过带动液压油进行压力传递和转换，实现伸缩臂的伸缩、旋转运动。

液压油经过液压阀门的调节，控制液压缸的运动，以达到对伸缩臂运动的精确控制。

常见故障分析主要集中在以下几个方面：1.液压系统故障：液压系统故障包括液压泵异常、液压油渗漏、液压阀门失效等。

针对这些故障，需要检查液压泵和液压油管路的连接情况，及时更换密封件，修复泄露部位，并检查液压阀门的工作状态，及时进行维修和更换。

2.臂架故障：臂架故障主要包括臂架卡滞、臂架松动等。

对于卡滞问题，需要检查液压缸的密封件是否正常，润滑油是否足够，及时进行维修和更换；对于松动问题，需要检查关键连接部位的紧固程度，及时调整和固定。

3.电气系统故障：电气系统故障主要包括电机异常、电缆故障等。

这些故障可能导致泵车的电力供应中断，影响工作正常进行。

针对这些问题，需要检查电机的工作状态和电缆的连接情况，及时修复和更换。

以上是三一重工37米泵车的结构原理和常见故障分析。

了解其结构原理和常见故障，能够帮助操作人员更好地运用和维护该设备，提高工作效率和安全性。

同时，在实际使用过程中，还应定期进行设备的保养和检查，及时发现问题并进行维修处理，以保证设备的正常运行。
