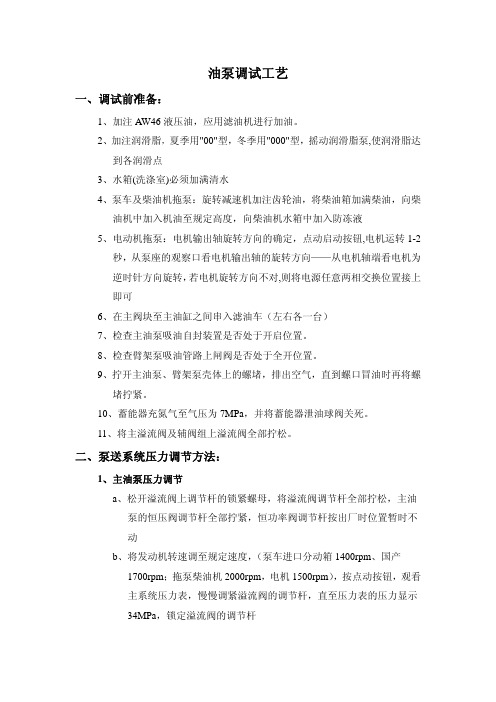

油泵调试工艺一、调试前准备：1、加注AW46液压油，应用滤油机进行加油。
2、加注润滑脂，夏季用"00"型，冬季用"000"型，摇动润滑脂泵,使润滑脂达到各润滑点3、水箱(洗涤室)必须加满清水4、泵车及柴油机拖泵：旋转减速机加注齿轮油，将柴油箱加满柴油，向柴油机中加入机油至规定高度，向柴油机水箱中加入防冻液5、电动机拖泵：电机输出轴旋转方向的确定，点动启动按钮,电机运转1-2秒，从泵座的观察口看电机输出轴的旋转方向——从电机轴端看电机为逆时针方向旋转，若电机旋转方向不对,则将电源任意两相交换位置接上即可6、在主阀块至主油缸之间串入滤油车（左右各一台）7、检查主油泵吸油自封装置是否处于开启位置。
8、检查臂架泵吸油管路上闸阀是否处于全开位置。
9、拧开主油泵、臂架泵壳体上的螺堵，排出空气，直到螺口冒油时再将螺堵拧紧。
10、蓄能器充氮气至气压为7MPa，并将蓄能器泄油球阀关死。
11、将主溢流阀及辅阀组上溢流阀全部拧松。
二、泵送系统压力调节方法：1、主油泵压力调节a、松开溢流阀上调节杆的锁紧螺母，将溢流阀调节杆全部拧松，主油泵的恒压阀调节杆全部拧紧，恒功率阀调节杆按出厂时位置暂时不动b、将发动机转速调至规定速度，（泵车进口分动箱1400rpm、国产1700rpm；拖泵柴油机2000rpm，电机1500rpm），按点动按钮，观看主系统压力表，慢慢调紧溢流阀的调节杆，直至压力表的压力显示34MPa，锁定溢流阀的调节杆c、接上步，慢慢拧松主油泵上恒压阀的调节杆，将压力降至31.5Mpa，锁定恒压阀的调节杆。
d、若主油泵为2个，则需单独调节，即在油泵上测压接头上接压力表，分别调主油泵上恒压阀的调节杆，将压力降至31.5Mpa2、换向压力调节a、带恒压泵：将主阀块上的电磁换向阀下的叠加式溢流阀的调节杆全部拧松，恒压泵上两个调节杆全部拧紧（见附图4），并锁定靠外侧的调节杆，慢慢地调节叠加式溢流阀，观察换向压力表，当压力为20MPa时，锁定调节杆，打开蓄能器卸荷球阀，将恒压泵上靠内侧的调节杆全部拧松，关闭蓄能器上的卸荷球阀，将恒压泵上靠内侧的调节杆慢慢拧紧，观察换向压力表，当压力为16MPa时，锁定调节杆，注意调节压力时不能过快。

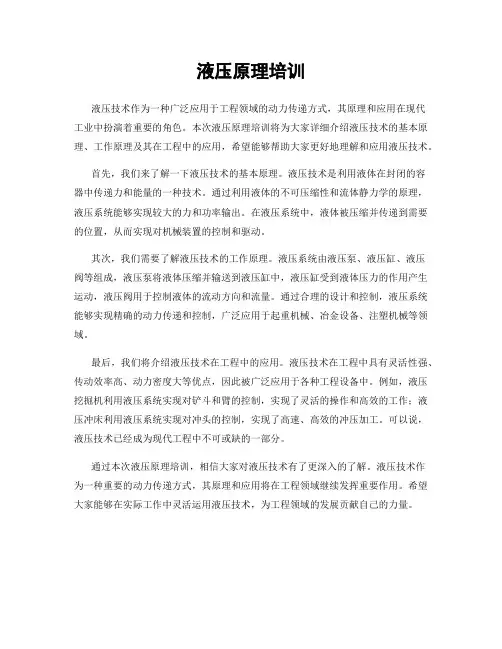

液压原理培训
液压技术作为一种广泛应用于工程领域的动力传递方式，其原理和应用在现代
工业中扮演着重要的角色。
本次液压原理培训将为大家详细介绍液压技术的基本原理、工作原理及其在工程中的应用，希望能够帮助大家更好地理解和应用液压技术。
首先，我们来了解一下液压技术的基本原理。
液压技术是利用液体在封闭的容
器中传递力和能量的一种技术。
通过利用液体的不可压缩性和流体静力学的原理，液压系统能够实现较大的力和功率输出。
在液压系统中，液体被压缩并传递到需要的位置，从而实现对机械装置的控制和驱动。
其次，我们需要了解液压技术的工作原理。
液压系统由液压泵、液压缸、液压
阀等组成，液压泵将液体压缩并输送到液压缸中，液压缸受到液体压力的作用产生运动，液压阀用于控制液体的流动方向和流量。
通过合理的设计和控制，液压系统能够实现精确的动力传递和控制，广泛应用于起重机械、冶金设备、注塑机械等领域。
最后，我们将介绍液压技术在工程中的应用。
液压技术在工程中具有灵活性强、传动效率高、动力密度大等优点，因此被广泛应用于各种工程设备中。
例如，液压挖掘机利用液压系统实现对铲斗和臂的控制，实现了灵活的操作和高效的工作；液压冲床利用液压系统实现对冲头的控制，实现了高速、高效的冲压加工。
可以说，液压技术已经成为现代工程中不可或缺的一部分。
通过本次液压原理培训，相信大家对液压技术有了更深入的了解。
液压技术作
为一种重要的动力传递方式，其原理和应用将在工程领域继续发挥重要作用。
希望大家能够在实际工作中灵活运用液压技术，为工程领域的发展贡献自己的力量。
拖泵培训教材课件xx年xx月xx日•拖泵简介•拖泵的操作与维护•拖泵的安全与环保目录•拖泵的应用案例•拖泵的发展趋势与展望•附录01拖泵简介拖泵是一种由动力机直接驱动的泵，通过柔性轴将动力传递给泵，使泵能够完成输送液体的功能。
定义根据结构形式和用途不同，拖泵可分为单级单吸式、单级多吸式、多级单吸式和多级多吸式等多种类型。
分类拖泵的定义与分类结构拖泵主要由泵体、泵盖、叶轮、轴套、轴承体和进出口管路等组成。
工作原理拖泵工作时，动力机通过柔性轴将动力传递给泵轴，使叶轮旋转，从而完成吸液和排液的过程。
拖泵的结构与工作原理拖泵的主要部件拖泵的泵体和泵盖是构成泵的工作室的部件，材料多为灰铸铁或铝合金铸件。
泵体和泵盖叶轮轴套和轴承体进出口管路叶轮是拖泵的核心部件之一，它由铸铁或铝合金铸成，通过键与轴相连，主要作用是使液体获得能量。
轴套和轴承体是拖泵的支撑和润滑部件，轴套用来保护泵轴，轴承体则用来支撑叶轮和泵轴。
拖泵的进出口管路是连接泵与管道系统的部件，起到输送液体的作用。
02拖泵的操作与维护拖泵的操作步骤熟悉拖泵的外观和结构，检查电源和管路是否正常。
准备工作连接电源，打开电源开关，将控制手柄调节至所需档位，按下启动按钮。
开机操作观察泵的运行情况，调节出口阀门以控制流量和压力。
运行操作按下停机按钮，关闭出口阀门，切断电源。
停机操作检查泵体、密封件、轴承等部位是否正常，及时更换损坏的部件。
定期检查定期加注润滑油，保持轴承部位的润滑。
润滑保养定期清洗泵体和管路，去除积尘和杂质。
清洁保养定期检查各部位螺栓是否紧固，及时调整松动的螺栓。
紧固保养拖泵的日常维护根据拖泵的运行情况和故障现象，判断故障部位和原因。
拖泵的故障排除故障判断常见的故障包括泵不启动、流量不足、压力不足、噪音过大等，需要根据具体情况进行排除。
故障排除在排除故障时，需要切断电源并释放压力，避免意外伤害。
注意事项03拖泵的安全与环保操作中注意事项操作拖泵时，必须遵守相关规定，避免出现违规操作。

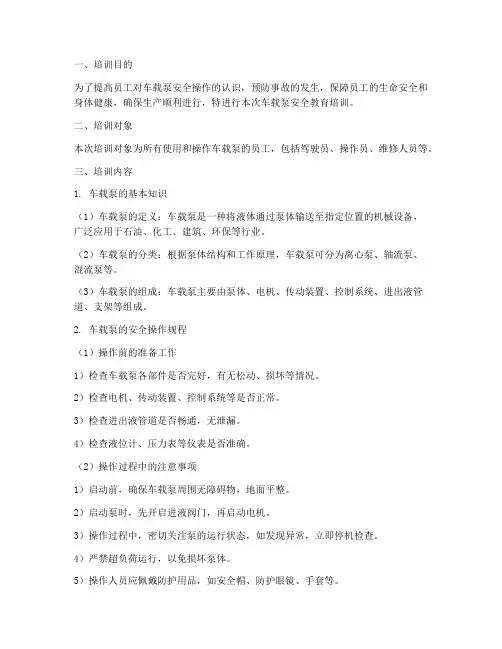

一、培训目的为了提高员工对车载泵安全操作的认识，预防事故的发生，保障员工的生命安全和身体健康，确保生产顺利进行，特进行本次车载泵安全教育培训。
二、培训对象本次培训对象为所有使用和操作车载泵的员工，包括驾驶员、操作员、维修人员等。
三、培训内容1. 车载泵的基本知识（1）车载泵的定义：车载泵是一种将液体通过泵体输送至指定位置的机械设备，广泛应用于石油、化工、建筑、环保等行业。
（2）车载泵的分类：根据泵体结构和工作原理，车载泵可分为离心泵、轴流泵、混流泵等。
（3）车载泵的组成：车载泵主要由泵体、电机、传动装置、控制系统、进出液管道、支架等组成。
2. 车载泵的安全操作规程（1）操作前的准备工作1）检查车载泵各部件是否完好，有无松动、损坏等情况。
2）检查电机、传动装置、控制系统等是否正常。
3）检查进出液管道是否畅通，无泄漏。
4）检查液位计、压力表等仪表是否准确。
（2）操作过程中的注意事项1）启动前，确保车载泵周围无障碍物，地面平整。
2）启动泵时，先开启进液阀门，再启动电机。
3）操作过程中，密切关注泵的运行状态，如发现异常，立即停机检查。
4）严禁超负荷运行，以免损坏泵体。
5）操作人员应佩戴防护用品，如安全帽、防护眼镜、手套等。
6）严禁操作人员站在泵体上方进行操作。
（3）操作后的注意事项1）关闭进液阀门，停止电机运行。
2）检查泵体、管道、阀门等部件是否有泄漏。
3）清理现场，保持工作环境整洁。
4）将车载泵停放在指定位置，锁好。
3. 车载泵的维护保养（1）定期检查：每周至少对车载泵进行检查一次，确保各部件正常运行。
（2）定期清洁：定期对泵体、管道、阀门等部件进行清洁，防止污垢积聚。
（3）定期润滑：对轴承、齿轮等传动部件进行润滑，减少磨损。
（4）定期更换易损件：如轴承、密封圈等，确保泵的正常运行。
4. 车载泵的常见故障及处理方法（1）泵体振动过大：可能是轴承损坏、泵体不平衡等原因，应停机检查。
（2）泵体泄漏：可能是密封圈损坏、管道连接不牢固等原因，应更换密封圈或紧固管道。
液压系统培训课件液压系统培训课件液压系统是一种广泛应用于各个行业的动力传动系统，它通过液压油的流动来实现机械能的传递和控制。
液压系统具有许多优点，如高效、可靠、精确、灵活等，因此在工程领域得到了广泛的应用。
本文将介绍液压系统的基本原理、组成部分以及常见的故障处理方法。
一、液压系统的基本原理液压系统的基本原理是利用液体的流动和压力来传递力和能量。
液压系统主要由液压泵、执行元件、控制元件和液压油等组成。
1. 液压泵：液压泵是液压系统的动力源，它通过机械能的转换将机械能转化为液压能。
常见的液压泵有齿轮泵、叶片泵和柱塞泵等。
2. 执行元件：执行元件是液压系统中的工作部件，它根据控制信号来完成相应的工作。
常见的执行元件有液压缸和液压马达等。
3. 控制元件：控制元件用于控制液压系统的流量、压力和方向等参数。
常见的控制元件有液控单向阀、比例阀和方向控制阀等。
4. 液压油：液压油是液压系统的工作介质，它具有良好的润滑性、密封性和冷却性能。
常见的液压油有矿物油、合成油和生物油等。
二、液压系统的组成部分液压系统的组成部分可以分为动力元件、执行元件、控制元件和辅助元件四个方面。
1. 动力元件：动力元件主要包括液压泵和电动机等。
液压泵负责将机械能转化为液压能，而电动机则提供动力给液压泵。
2. 执行元件：执行元件主要包括液压缸和液压马达等。
液压缸负责将液压能转化为机械能，而液压马达则将液压能转化为旋转力。
3. 控制元件：控制元件主要包括各种液压阀和控制器等。
液压阀用于控制液压系统的流量、压力和方向等参数，而控制器则用于对液压系统进行自动控制。
4. 辅助元件：辅助元件主要包括油箱、油滤器和冷却器等。
油箱用于存放液压油，油滤器用于过滤液压油中的杂质，而冷却器则用于冷却液压油的温度。
三、液压系统常见故障处理方法液压系统在使用过程中可能会出现各种故障，下面介绍几种常见故障的处理方法。
1. 液压系统压力不稳定：可能是由于液压泵的进油量不足或液压泵的密封件磨损导致的。
液压系统培训资料一、概述液压系统是一种利用液体传递能量的动力系统，广泛应用于工程机械、航空航天、冶金、石油化工等领域。
本资料将介绍液压系统的基本原理、组成部分和工作原理，帮助读者了解和掌握液压系统的基本知识。
二、液压系统的基本原理液压系统基于帕斯卡定律，即在封闭的液体中，施加在液体上的压力会均匀传递到液体的各个部分。
利用这一原理，液压系统可以实现力的放大、传递和控制，从而实现各种工程任务。
三、液压系统的组成部分1. 液压泵：液压泵是液压系统的动力源，它能够将机械能转化为液体能量，提供给液压系统使用。
2. 液压缸：液压缸是液压系统的执行元件，通过液体的压力作用，将液体能量转化为机械能，实现工程机械的运动。
3. 液压阀：液压阀是液压系统的控制元件，通过控制液体的流动方向、压力和流量，实现对液压系统的控制和调节。
4. 液压油箱：液压油箱是液压系统的储油装置，它提供液压系统所需的液压油，并通过滤油器过滤油液，保证系统的正常运行。
5. 液压管路：液压管路是液压系统的输送通道，它将液压泵提供的液体能量传递到液压缸或其他执行元件，实现工程机械的运动。
四、液压系统的工作原理1. 工作过程：液压系统的工作过程可以分为四个基本步骤：液体从油箱被液压泵吸入，经过液压阀控制流向液压缸，液压缸受到液体的压力作用，产生力或运动，液体经过液压阀返回油箱。
2. 压力控制：液压系统通过液压阀控制液体的流量和压力，实现对液压系统的精确控制。
常见的液压阀有溢流阀、节流阀、换向阀等。
3. 液压缸的工作原理：液压缸由缸体、活塞和密封件组成。
当液体从液压泵进入液压缸时，液体压力作用在活塞上，从而产生力或运动。
五、液压系统的应用液压系统广泛应用于各个行业，特别是工程机械领域。
它可以实现力的放大和精确控制，提高工作效率和安全性。
常见的液压系统应用包括挖掘机、起重机、注塑机等。
六、液压系统的维护与故障排除为了保证液压系统的正常运行，需要进行定期的维护和故障排除。
云南液压系统工作原理培训
云南液压系统工作原理培训内容：
1. 液压系统的基本构成：液压泵、液压阀、液压缸等组成部分的功能和作用介绍。
2. 液压工作原理：介绍液压系统中液体的传送原理、原理图示例等。
3. 液压泵的工作原理：液压泵的类型、工作原理、压力与流量关系等内容。
4. 液压阀的工作原理：主控阀、换向阀、流量阀等液压阀的工作原理和作用。
5. 液压缸的工作原理：液压缸的结构、工作原理、力的传递和控制等内容。
6. 液压系统的控制方式：手动控制、自动控制、电控控制等不同的控制方式介绍。
7. 液压系统的应用领域：航空航天、机械制造、石油化工、冶金等各个领域的应用案例。
8. 液压系统的维护保养：常见故障排除、液压油的更换与保养等相关知识。
以上是涉及的基本培训内容，旨在向学员介绍云南液压系统工作原理和应用，帮助学员深入理解液压系统的工作原理和应用领域，提升其在液压系统方面的专业知识和技能。
液压系统培训计划一、培训背景随着工程技术的发展，液压系统在各个行业中的应用越来越广泛。
液压系统具有功率大、传动稳定、精度高等优点，因此在工程设备、机械制造、航空航天、军工等领域得到了广泛的应用。
为了提高液压系统的维护和维修人员的技术水平，适应市场对液压技术人才的需求，本企业决定开展液压系统培训计划，对相关人员进行液压系统的理论和实践培训，提高其在液压系统维护和维修方面的技能。
二、培训目标1. 了解液压系统的基本原理和结构，掌握液压系统的工作原理和工作流程；2. 掌握液压元件的结构、性能和工作原理，能够对液压元件进行拆装和维修；3. 熟悉液压系统的日常维护和故障检修方法，能够快速、准确地排除液压系统故障；4. 提高工作人员的安全意识和操作规范，降低事故风险，保障设备和人员的安全。
三、培训内容1. 液压系统基本概念和原理- 液压传动的基本原理- 液压系统的组成和工作流程- 液压系统的优点和应用领域2. 液压元件的结构和工作原理- 液压泵、液压阀、液压缸、液压马达等液压元件的结构和工作原理- 液压元件的性能参数和选型原则3. 液压系统的维护和保养- 液压油的选择和更换- 液压系统的清洗和过滤- 液压系统的密封件维护4. 液压系统的故障检修- 液压系统常见故障的分析和排除方法- 液压系统的故障诊断工具和设备的使用- 液压系统的安全操作规范和注意事项四、培训方式1. 理论培训通过课堂教学、讲解、案例分析等方式，让学员掌握液压系统的基本概念、原理和工作流程。
2. 实践培训在实验室或现场进行液压系统的拆装、维修、故障排除等操作，让学员通过实际操作提升技能。
3. 现场观摩组织学员参观液压系统生产企业或实际工程现场，了解液压系统的应用和实际操作情况。
五、培训评估1. 知识测试通过理论考试，评估学员对液压系统基本概念、原理和工作流程的掌握程度。
2. 技能检查通过实际操作考核，评估学员对液压系统的维护、维修和故障排除能力。
