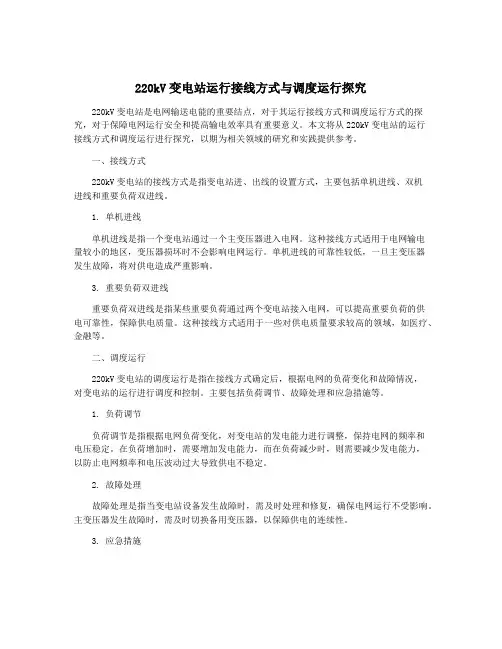

220kV变电站运行接线方式与调度运行探究220kV变电站是电网输送电能的重要结点，对于其运行接线方式和调度运行方式的探究，对于保障电网运行安全和提高输电效率具有重要意义。

本文将从220kV变电站的运行接线方式和调度运行进行探究，以期为相关领域的研究和实践提供参考。

一、接线方式220kV变电站的接线方式是指变电站进、出线的设置方式，主要包括单机进线、双机进线和重要负荷双进线。

1. 单机进线单机进线是指一个变电站通过一个主变压器进入电网。

这种接线方式适用于电网输电量较小的地区，变压器损坏时不会影响电网运行。

单机进线的可靠性较低，一旦主变压器发生故障，将对供电造成严重影响。

3. 重要负荷双进线重要负荷双进线是指某些重要负荷通过两个变电站接入电网，可以提高重要负荷的供电可靠性，保障供电质量。

这种接线方式适用于一些对供电质量要求较高的领域，如医疗、金融等。

二、调度运行220kV变电站的调度运行是指在接线方式确定后，根据电网的负荷变化和故障情况，对变电站的运行进行调度和控制。

主要包括负荷调节、故障处理和应急措施等。

1. 负荷调节负荷调节是指根据电网负荷变化，对变电站的发电能力进行调整，保持电网的频率和电压稳定。

在负荷增加时，需要增加发电能力，而在负荷减少时，则需要减少发电能力，以防止电网频率和电压波动过大导致供电不稳定。

2. 故障处理故障处理是指当变电站设备发生故障时，需及时处理和修复，确保电网运行不受影响。

主变压器发生故障时，需及时切换备用变压器，以保障供电的连续性。

3. 应急措施在突发情况下，如天气恶劣、设备故障等，需要采取相应的应急措施，确保电网运行安全。

遇到强风、雷电等恶劣天气时，需加强巡视和监控，及时发现并处理设备故障，以防止事故发生。

三、探究与展望可以通过仿真模拟和案例分析，对不同接线方式下的电网运行情况进行评估和对比，以确定最优的接线方式配置方案。

可以通过数据挖掘和智能算法，对变电站的负荷变化和故障情况进行预测和分析，提前制定调度运行方案，提高电网运行的响应速度和处理能力。

35KV变电站运行方式分析35KV变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。

一、35KV变电站设备现状35KV变电站现有两台S9-12500KVA变压器，有311、322两回35KV电源电缆供电，35KV母线和10KV母线都为单母线分段的主接线方式。

共有40回10KV出线回路。

我港区现有21变电所（箱变）从35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在35KV变电站10KV母线的两段上。

在与唐山供电公司签订的调度协议上我35KV变电站运行方式为两台主变分列运行，即311、322、301、302开关合，345开关分，501、502开关合，545开关分。

二、我公司电网负荷现状最大负荷情况：最大电流（A）时间07.907.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我35KV变电站总的最大负荷约为lOOKVAo35KV变电站实际负荷情况：时间回路3114月份：32260KWH300kvaRhkwH425880kvarh286320kvarh 有功KWH无功160720kvarh注：5月总有功KWH,2008年上半年总的有功电量为KWH.故35KV变电站平均负荷为：3946KVA左右(功率因数取0.93)。

三、我35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当35KV变电站一路35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我35KV变电站可能的运行方式有：1)、一台变压器运行，另一台冷备。

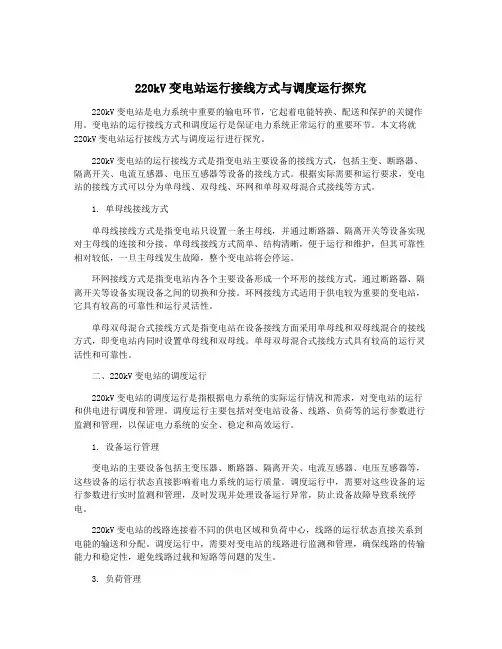

220kV变电站运行接线方式与调度运行探究220kV变电站是电力系统中重要的输电环节，它起着电能转换、配送和保护的关键作用。

变电站的运行接线方式和调度运行是保证电力系统正常运行的重要环节。

本文将就220kV变电站运行接线方式与调度运行进行探究。

220kV变电站的运行接线方式是指变电站主要设备的接线方式，包括主变、断路器、隔离开关、电流互感器、电压互感器等设备的接线方式。

根据实际需要和运行要求，变电站的接线方式可以分为单母线、双母线、环网和单母双母混合式接线等方式。

1. 单母线接线方式单母线接线方式是指变电站只设置一条主母线，并通过断路器、隔离开关等设备实现对主母线的连接和分接。

单母线接线方式简单、结构清晰，便于运行和维护，但其可靠性相对较低，一旦主母线发生故障，整个变电站将会停运。

环网接线方式是指变电站内各个主要设备形成一个环形的接线方式，通过断路器、隔离开关等设备实现设备之间的切换和分接。

环网接线方式适用于供电较为重要的变电站，它具有较高的可靠性和运行灵活性。

单母双母混合式接线方式是指变电站在设备接线方面采用单母线和双母线混合的接线方式，即变电站内同时设置单母线和双母线。

单母双母混合式接线方式具有较高的运行灵活性和可靠性。

二、220kV变电站的调度运行220kV变电站的调度运行是指根据电力系统的实际运行情况和需求，对变电站的运行和供电进行调度和管理。

调度运行主要包括对变电站设备、线路、负荷等的运行参数进行监测和管理，以保证电力系统的安全、稳定和高效运行。

1. 设备运行管理变电站的主要设备包括主变压器、断路器、隔离开关、电流互感器、电压互感器等，这些设备的运行状态直接影响着电力系统的运行质量。

调度运行中，需要对这些设备的运行参数进行实时监测和管理，及时发现并处理设备运行异常，防止设备故障导致系统停电。

220kV变电站的线路连接着不同的供电区域和负荷中心，线路的运行状态直接关系到电能的输送和分配。

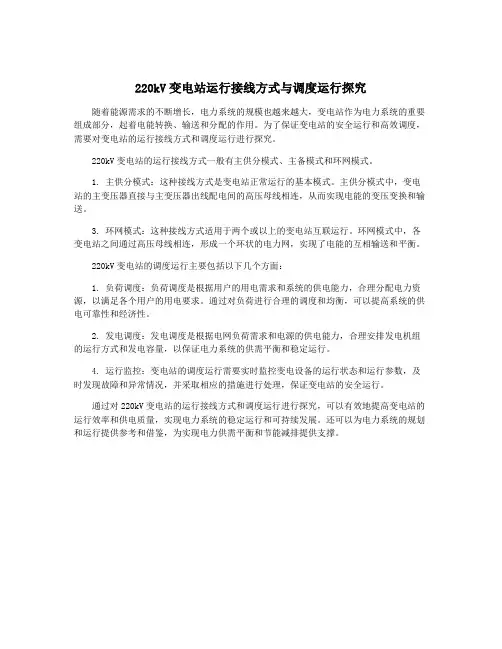

220kV变电站运行接线方式与调度运行探究
随着能源需求的不断增长，电力系统的规模也越来越大，变电站作为电力系统的重要组成部分，起着电能转换、输送和分配的作用。

为了保证变电站的安全运行和高效调度，需要对变电站的运行接线方式和调度运行进行探究。

220kV变电站的运行接线方式一般有主供分模式、主备模式和环网模式。

1. 主供分模式：这种接线方式是变电站正常运行的基本模式。

主供分模式中，变电站的主变压器直接与主变压器出线配电间的高压母线相连，从而实现电能的变压变换和输送。

3. 环网模式：这种接线方式适用于两个或以上的变电站互联运行。

环网模式中，各变电站之间通过高压母线相连，形成一个环状的电力网，实现了电能的互相输送和平衡。

220kV变电站的调度运行主要包括以下几个方面：
1. 负荷调度：负荷调度是根据用户的用电需求和系统的供电能力，合理分配电力资源，以满足各个用户的用电要求。

通过对负荷进行合理的调度和均衡，可以提高系统的供电可靠性和经济性。

2. 发电调度：发电调度是根据电网负荷需求和电源的供电能力，合理安排发电机组的运行方式和发电容量，以保证电力系统的供需平衡和稳定运行。

4. 运行监控：变电站的调度运行需要实时监控变电设备的运行状态和运行参数，及时发现故障和异常情况，并采取相应的措施进行处理，保证变电站的安全运行。

通过对220kV变电站的运行接线方式和调度运行进行探究，可以有效地提高变电站的运行效率和供电质量，实现电力系统的稳定运行和可持续发展。

还可以为电力系统的规划和运行提供参考和借鉴，为实现电力供需平衡和节能减排提供支撑。

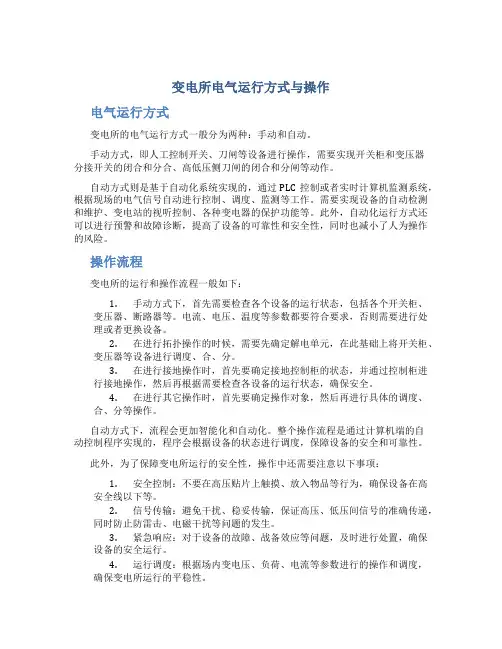

变电所电气运行方式与操作电气运行方式变电所的电气运行方式一般分为两种：手动和自动。

手动方式，即人工控制开关、刀闸等设备进行操作，需要实现开关柜和变压器分接开关的闭合和分合、高低压侧刀闸的闭合和分闸等动作。

自动方式则是基于自动化系统实现的，通过PLC控制或者实时计算机监测系统，根据现场的电气信号自动进行控制、调度、监测等工作。

需要实现设备的自动检测和维护、变电站的视听控制、各种变电器的保护功能等。

此外，自动化运行方式还可以进行预警和故障诊断，提高了设备的可靠性和安全性，同时也减小了人为操作的风险。

操作流程变电所的运行和操作流程一般如下：1.手动方式下，首先需要检查各个设备的运行状态，包括各个开关柜、变压器、断路器等。

电流、电压、温度等参数都要符合要求，否则需要进行处理或者更换设备。

2.在进行拓扑操作的时候，需要先确定解电单元，在此基础上将开关柜、变压器等设备进行调度、合、分。

3.在进行接地操作时，首先要确定接地控制柜的状态，并通过控制柜进行接地操作，然后再根据需要检查各设备的运行状态，确保安全。

4.在进行其它操作时，首先要确定操作对象，然后再进行具体的调度、合、分等操作。

自动方式下，流程会更加智能化和自动化。

整个操作流程是通过计算机端的自动控制程序实现的，程序会根据设备的状态进行调度，保障设备的安全和可靠性。

此外，为了保障变电所运行的安全性，操作中还需要注意以下事项：1.安全控制：不要在高压贴片上触摸、放入物品等行为，确保设备在高安全线以下等。

2.信号传输：避免干扰、稳妥传输，保证高压、低压间信号的准确传递，同时防止防雷击、电磁干扰等问题的发生。

3.紧急响应：对于设备的故障、战备效应等问题，及时进行处置，确保设备的安全运行。

4.运行调度：根据场内变电压、负荷、电流等参数进行的操作和调度，确保变电所运行的平稳性。

变电所作为电力系统中非常重要的运行环节，其电气运行方式和操作流程对整个电力系统的安全和运行稳定性都具有重要意义。

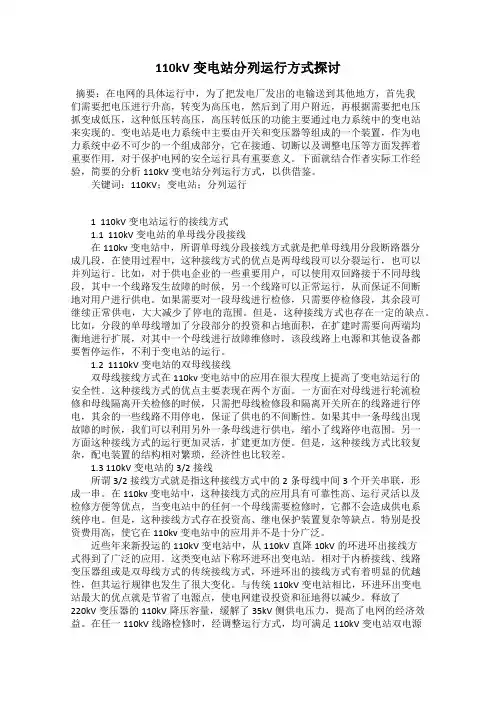

110kV变电站分列运行方式探讨摘要：在电网的具体运行中，为了把发电厂发出的电输送到其他地方，首先我们需要把电压进行升高，转变为高压电，然后到了用户附近，再根据需要把电压抓变成低压，这种低压转高压，高压转低压的功能主要通过电力系统中的变电站来实现的。

变电站是电力系统中主要由开关和变压器等组成的一个装置，作为电力系统中必不可少的一个组成部分，它在接通、切断以及调整电压等方面发挥着重要作用，对于保护电网的安全运行具有重要意义。

下面就结合作者实际工作经验，简要的分析110kV变电站分列运行方式，以供借鉴。

关键词：110KV；变电站；分列运行1 110kV变电站运行的接线方式1.1 110kV变电站的单母线分段接线在110kv变电站中，所谓单母线分段接线方式就是把单母线用分段断路器分成几段，在使用过程中，这种接线方式的优点是两母线段可以分裂运行，也可以并列运行。

比如，对于供电企业的一些重要用户，可以使用双回路接于不同母线段，其中一个线路发生故障的时候，另一个线路可以正常运行，从而保证不间断地对用户进行供电。

如果需要对一段母线进行检修，只需要停检修段，其余段可继续正常供电，大大减少了停电的范围。

但是，这种接线方式也存在一定的缺点。

比如，分段的单母线增加了分段部分的投资和占地面积，在扩建时需要向两端均衡地进行扩展，对其中一个母线进行故障维修时，该段线路上电源和其他设备都要暂停运作，不利于变电站的运行。

1.2 1110kV变电站的双母线接线双母线接线方式在110kv变电站中的应用在很大程度上提高了变电站运行的安全性。

这种接线方式的优点主要表现在两个方面。

一方面在对母线进行轮流检修和母线隔离开关检修的时候，只需把母线检修段和隔离开关所在的线路进行停电，其余的一些线路不用停电，保证了供电的不间断性。

如果其中一条母线出现故障的时候，我们可以利用另外一条母线进行供电，缩小了线路停电范围。

另一方面这种接线方式的运行更加灵活，扩建更加方便。

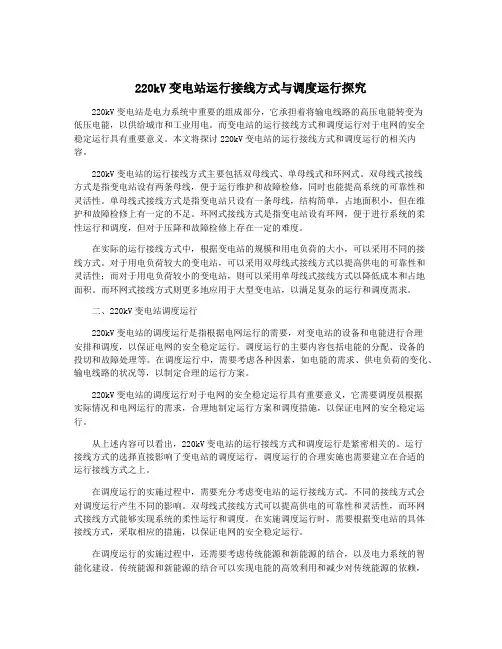

220kV变电站运行接线方式与调度运行探究220kV变电站是电力系统中重要的组成部分，它承担着将输电线路的高压电能转变为低压电能，以供给城市和工业用电。

而变电站的运行接线方式和调度运行对于电网的安全稳定运行具有重要意义。

本文将探讨220kV变电站的运行接线方式和调度运行的相关内容。

220kV变电站的运行接线方式主要包括双母线式、单母线式和环网式。

双母线式接线方式是指变电站设有两条母线，便于运行维护和故障检修，同时也能提高系统的可靠性和灵活性。

单母线式接线方式是指变电站只设有一条母线，结构简单，占地面积小，但在维护和故障检修上有一定的不足。

环网式接线方式是指变电站设有环网，便于进行系统的柔性运行和调度，但对于压降和故障检修上存在一定的难度。

在实际的运行接线方式中，根据变电站的规模和用电负荷的大小，可以采用不同的接线方式。

对于用电负荷较大的变电站，可以采用双母线式接线方式以提高供电的可靠性和灵活性；而对于用电负荷较小的变电站，则可以采用单母线式接线方式以降低成本和占地面积。

而环网式接线方式则更多地应用于大型变电站，以满足复杂的运行和调度需求。

二、220kV变电站调度运行220kV变电站的调度运行是指根据电网运行的需要，对变电站的设备和电能进行合理安排和调度，以保证电网的安全稳定运行。

调度运行的主要内容包括电能的分配、设备的投切和故障处理等。

在调度运行中，需要考虑各种因素，如电能的需求、供电负荷的变化、输电线路的状况等，以制定合理的运行方案。

220kV变电站的调度运行对于电网的安全稳定运行具有重要意义，它需要调度员根据实际情况和电网运行的需求，合理地制定运行方案和调度措施，以保证电网的安全稳定运行。

从上述内容可以看出，220kV变电站的运行接线方式和调度运行是紧密相关的。

运行接线方式的选择直接影响了变电站的调度运行，调度运行的合理实施也需要建立在合适的运行接线方式之上。

在调度运行的实施过程中，需要充分考虑变电站的运行接线方式。

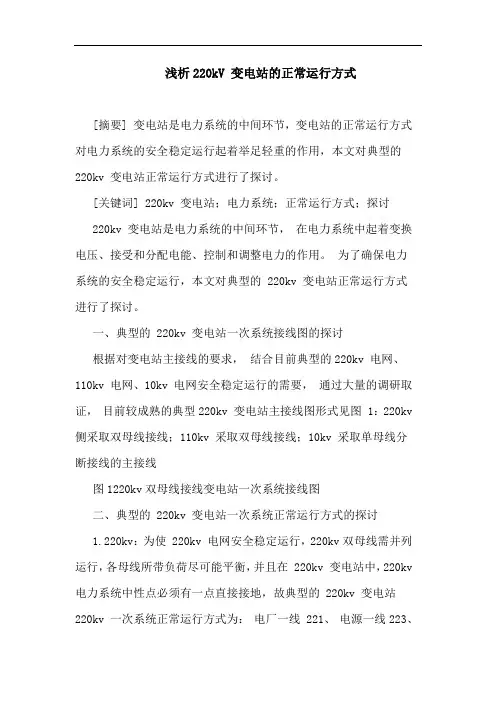

浅析220kV 变电站的正常运行方式[摘要] 变电站是电力系统的中间环节，变电站的正常运行方式对电力系统的安全稳定运行起着举足轻重的作用，本文对典型的220kv 变电站正常运行方式进行了探讨。

[关键词] 220kv 变电站；电力系统；正常运行方式；探讨220kv 变电站是电力系统的中间环节，在电力系统中起着变换电压、接受和分配电能、控制和调整电力的作用。

为了确保电力系统的安全稳定运行，本文对典型的 220kv 变电站正常运行方式进行了探讨。

一、典型的 220kv 变电站一次系统接线图的探讨根据对变电站主接线的要求，结合目前典型的220kv 电网、110kv 电网、10kv 电网安全稳定运行的需要，通过大量的调研取证，目前较成熟的典型220kv 变电站主接线图形式见图 1：220kv 侧采取双母线接线；110kv 采取双母线接线；10kv 采取单母线分断接线的主接线图1220kv双母线接线变电站一次系统接线图二、典型的 220kv 变电站一次系统正常运行方式的探讨1.220kv：为使 220kv 电网安全稳定运行，220kv双母线需并列运行，各母线所带负荷尽可能平衡，并且在 220kv 变电站中，220kv 电力系统中性点必须有一点直接接地，故典型的 220kv 变电站220kv 一次系统正常运行方式为：电厂一线 221、电源一线223、1# 主变 201 在 1# 母线；电厂二线 222、电源二线 224、2# 主变 202 在 2# 母线；母联 225 开关、225-1、225-2 刀闸均在合闸位置；1# 主变 220kv 中性点d10 -2 刀闸在断开位置；2# 主变 220kv 中性点d20-2 刀闸在合闸位置。

2.110kv：为使 110kv 电网安全稳定运行，110kv双母线需并列运行，各母线所带负荷尽可能平衡，并且在 220kv 变电站中，110kv 电力系统中性点必须有一点直接接地，故典型的 220kv 变电站 110kv 一次系统正常运行方式为：电站一线 111、电站三线113、1#主变 101 在 1# 母线；电站二线 112、电站四线 114、2# 主变在 2# 母线；母联 115 开关、115 -11、115 -2 刀闸在合闸位置；1# 主变110kv 中性点 d10-1 刀闸在断开位置；2#主变110kv 中性点 d20-1 刀闸在合闸位置。

浅谈110kV变电站运行接线方式及调度运行摘要：随着我国经济水平的不断提升，电网的发展也随之发生了质的飞跃。

110kV变电站作为占比数量最多的变电站，其接线方式有线路变压器组接线、桥型接线、单母线带旁路接线等，不同接线方式具有不同的特点，在实际变电站运行中，应选择恰当的接线方式，从而保证线路运行合理、科学，经济；同时，针对线路运行故障及影响线路运行安全性的因素而言，一定要加强调度运行，以此实现110kV变电站的安全、稳定运行。

关键词：110kV变电站；运行；接线方式；调度运行1、110kV变电站运行接线方式分析1.1、110kV变电站运行接线选择要求对于不同的变电站其内部所需要的接线方式及电线类型也是不一样的，由于变电站与整个电网的运行安全密切相关，因此在110kV变电站运行中对于接线的选择应充分考虑变电站电源稳定状况、线路容量大小及负荷性质，根据这些因素的实际状况来确定110kV变电站的接线方式及运行方式。

在变电站中对于设置在变电站母线上的避雷器以及电压互感器两者设备可以共用一组隔离开关，这样可以减少设备安装的费用，具有一定的经济性。

另外为了避免110kV变电站的主接线在运行中超过变电站原本电压的额定电流，应该在变电站内部的供电变压器线路上安装避雷器，以此来确保110kV变电站整体运行的安全性与稳定性。

1.2、110kV变电站运行接线方式选择针对不同的变电站，接线要求和接线方式也不一样。

对于110kV变电站，我们要综合考虑变电站中电源的状况、线路容量的大小、负荷的性质等多方面因素，然后通过对这些因素的分析来确定110kV变电站的接线方式。

一般来说，110kV变电站主要使用的接线方式包括线路变压器组接线、桥型接线、单母线带旁路接线以及双母线接线四种接线方式。

下面，我们就分别对这四种接线方式进行介绍。

（1）线路变压器组接线线路变压器组接线方式是一种无母线接线方式，简称为线变组接线方式，具有接线及布置简单、节省投资和占地面积少的优点，在110kV变电站接线中得到了广泛的应用。

浅析220kV变电站接线方式与调度运行近年来，随着我国国民经济的迅速发展，电力行业得到了不断地改革和创新，我国的经济水平在上升的同时，城市电网的发展趋势趋于良好。

目前220kV变电站的建设规模不断扩大，220kV变电站在运行、接线方式和调度运行方面具有较大的优越性，但在建设变电站中仍然存在一些问题，需要及时采取有效的优化措施。

1 220kV 变电站运行接线方式220kV变电站使用的接线方式主要有三种，一种是双母线接线，一种是双母单分段接线，还有一种是双母双分段接线。

这三种接线方式各有优点。

（1）线路变压器组接线：线路变压器组接线就是线路和变压器直接相连，是一种最简单的接线方式，其特点是设备少投资省、操作简便、宜于扩建。

（2）单母线分段接线：单母线分段接线就是将一段母线用断路器分为两段，它的优点是接线简单，投资省，操作方便；缺点是母线故障或检修时要造成部分回路停电。

（3）双母线接线：双母线接线就是将工作线、电源线和出线通过一台断路器和两组隔离开关连接到两组（一次/二次）母线上，且两组母线都是工作线，而每一回路都可通过母线联络断路器并列运行。

与单母线相比，它的优点是供电可靠性大，可以轮流检修母线而不使供电中断，当一组母线故障时，只要将故障母线上的回路倒换到另一组母线，就可迅速恢复供电，另外还具有调度、扩建、检修方便的优点；其缺点是每一回路都增加了一组隔离开关，使配电装置的构架及占地面积、投资费用都相应增加；同时由于配电装置的复杂，在改变运行方式倒闸操作时容易发生误操作，且不宜实现自动化；尤其当母线故障时，须短时切除较多的电源和线路，这对特别重要的大型发电厂和变电站是不允许的。

（4）双母线带旁路接线：双母线带旁路接线就是在双母线接线的基础上，增设旁路母线。

其特点是具有双母线接线的优点，当线路（主变压器）断路器检修时，仍有继续供电，但旁路的倒换操作比较复杂，增加了误操作的机会，也使保护及自动化系统复杂化，投资费用较大，一般为了节省断路器及设备间隔，当出线达到5个回路以上时，才增设专用的旁路断路器，出线少于5个回路时，则采用母联兼旁路或旁路兼母联的接线方式。

什么是变电站运行方式？
变电站运行方式的定义
1变电站运行方式是指站内电气设备主接线方式、设备状态及保护和自动装置、直流、站用变、通道配置的运用情况。

2正常与非正常变电站运行方式的定义
根据系统要求，调度部门制定的最安全、可靠、灵活、经济的方式为系统正常运行方式，除此之外的方式为非正常运行方式。

3拟定变电站运行方式时应遵循下列原则3.1保证系统的安全经济运行和连续可靠供电；
3.2保证操作的灵活性；
3.3潮流分布合理，电气元件不过负荷；
3.4便于事故处理，限制事故范围，避免事故扩大；
3.5满足继电保护和自动装置的要求；3.6短路容量不超过系统内设备所允许的规定值；
3.7使电力系统的电能质量符合规定标准。

4变电站改变运行方式时，必须按所属调度有关规定和调度命令执行。

5因电网运行方式变化或检修、试验等工作，出现非正常运行方式时，在工作结束后，应按所属调度命令及时恢复正常运行方式。
