变电站运行方式

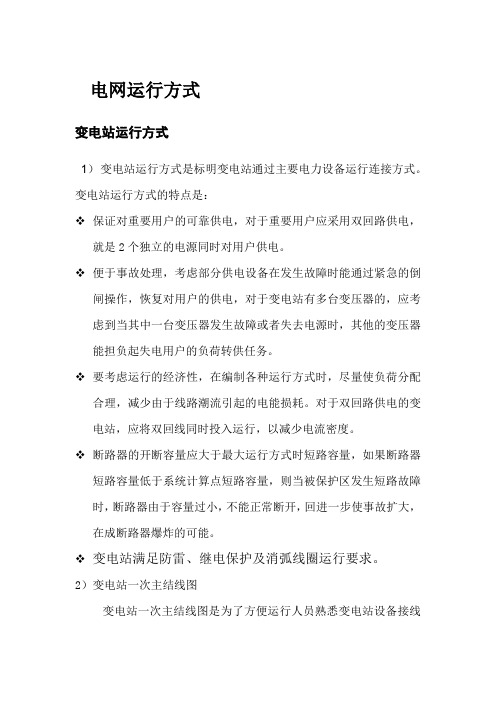

电网运行方式变电站运行方式1）变电站运行方式是标明变电站通过主要电力设备运行连接方式。

变电站运行方式的特点是：保证对重要用户的可靠供电，对于重要用户应采用双回路供电，就是2个独立的电源同时对用户供电。

便于事故处理，考虑部分供电设备在发生故障时能通过紧急的倒闸操作，恢复对用户的供电，对于变电站有多台变压器的，应考虑到当其中一台变压器发生故障或者失去电源时，其他的变压器能担负起失电用户的负荷转供任务。

要考虑运行的经济性，在编制各种运行方式时，尽量使负荷分配合理，减少由于线路潮流引起的电能损耗。

对于双回路供电的变电站，应将双回线同时投入运行，以减少电流密度。

断路器的开断容量应大于最大运行方式时短路容量，如果断路器短路容量低于系统计算点短路容量，则当被保护区发生短路故障时，断路器由于容量过小，不能正常断开，回进一步使事故扩大，在成断路器爆炸的可能。

变电站满足防雷、继电保护及消弧线圈运行要求。

2）变电站一次主结线图变电站一次主结线图是为了方便运行人员熟悉变电站设备接线方式，同时在进行倒闸操作时，可按照主结线图进行模拟操作，以防止误操作事故发生，最主要的是，一次主结线图能明确反映出各电气设备实时状态。

一般变电站主接线类型有如下几种：⏹有母线的主接线：有母线的变电站接线可分单母线和双母线二类，一般单母线接线又分成单母有分段、单母无分段、单母分段加旁路。

双母线接线的变电站可分成单开关双母线、双开关双母线、二分之三开关双母线及带旁路母线的双母线。

供电可靠性最好的是双母线带旁路母线接线形式。

⏹无母线的主要接线有：单元接线、扩大单元接线、桥型接线和多角接线等。

通常变电站常用接线方式有：单母线或单母分段、双母线加分段、双母线带旁路。

3）各种接线图例⏹单母线接线图4-1 单母线接线方式单母线接线特点：全站只有一组母线，所有电源回路和出线回路，均需要开关连接到母线上并列运行。

主要优点：接线简单，所用电气设备较少，操作方便，配电装置造价便宜。

220kV变电站运行接线方式与调度运行探究220kV变电站是电网输送电能的重要结点，对于其运行接线方式和调度运行方式的探究，对于保障电网运行安全和提高输电效率具有重要意义。

本文将从220kV变电站的运行接线方式和调度运行进行探究，以期为相关领域的研究和实践提供参考。

一、接线方式220kV变电站的接线方式是指变电站进、出线的设置方式，主要包括单机进线、双机进线和重要负荷双进线。

1. 单机进线单机进线是指一个变电站通过一个主变压器进入电网。

这种接线方式适用于电网输电量较小的地区，变压器损坏时不会影响电网运行。

单机进线的可靠性较低，一旦主变压器发生故障，将对供电造成严重影响。

3. 重要负荷双进线重要负荷双进线是指某些重要负荷通过两个变电站接入电网，可以提高重要负荷的供电可靠性，保障供电质量。

这种接线方式适用于一些对供电质量要求较高的领域，如医疗、金融等。

二、调度运行220kV变电站的调度运行是指在接线方式确定后，根据电网的负荷变化和故障情况，对变电站的运行进行调度和控制。

主要包括负荷调节、故障处理和应急措施等。

1. 负荷调节负荷调节是指根据电网负荷变化，对变电站的发电能力进行调整，保持电网的频率和电压稳定。

在负荷增加时，需要增加发电能力，而在负荷减少时，则需要减少发电能力，以防止电网频率和电压波动过大导致供电不稳定。

2. 故障处理故障处理是指当变电站设备发生故障时，需及时处理和修复，确保电网运行不受影响。

主变压器发生故障时，需及时切换备用变压器，以保障供电的连续性。

3. 应急措施在突发情况下，如天气恶劣、设备故障等，需要采取相应的应急措施，确保电网运行安全。

遇到强风、雷电等恶劣天气时，需加强巡视和监控，及时发现并处理设备故障，以防止事故发生。

三、探究与展望可以通过仿真模拟和案例分析，对不同接线方式下的电网运行情况进行评估和对比，以确定最优的接线方式配置方案。

可以通过数据挖掘和智能算法，对变电站的负荷变化和故障情况进行预测和分析，提前制定调度运行方案，提高电网运行的响应速度和处理能力。

35KV变电站运行方式分析35KV变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。

一、35KV变电站设备现状35KV变电站现有两台S9-12500KVA变压器，有311、322两回35KV电源电缆供电，35KV母线和10KV母线都为单母线分段的主接线方式。

共有40回10KV出线回路。

我港区现有21变电所（箱变）从35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在35KV变电站10KV母线的两段上。

在与唐山供电公司签订的调度协议上我35KV变电站运行方式为两台主变分列运行，即311、322、301、302开关合，345开关分，501、502开关合，545开关分。

二、我公司电网负荷现状最大负荷情况：最大电流（A）时间07.907.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我35KV变电站总的最大负荷约为lOOKVAo35KV变电站实际负荷情况：时间回路3114月份：32260KWH300kvaRhkwH425880kvarh286320kvarh 有功KWH无功160720kvarh注：5月总有功KWH,2008年上半年总的有功电量为KWH.故35KV变电站平均负荷为：3946KVA左右(功率因数取0.93)。

三、我35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当35KV变电站一路35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我35KV变电站可能的运行方式有：1)、一台变压器运行，另一台冷备。

220kV变电站运行接线方式与调度运行探究220kV变电站是电力系统中重要的输电环节，它起着电能转换、配送和保护的关键作用。

变电站的运行接线方式和调度运行是保证电力系统正常运行的重要环节。

本文将就220kV变电站运行接线方式与调度运行进行探究。

220kV变电站的运行接线方式是指变电站主要设备的接线方式，包括主变、断路器、隔离开关、电流互感器、电压互感器等设备的接线方式。

根据实际需要和运行要求，变电站的接线方式可以分为单母线、双母线、环网和单母双母混合式接线等方式。

1. 单母线接线方式单母线接线方式是指变电站只设置一条主母线，并通过断路器、隔离开关等设备实现对主母线的连接和分接。

单母线接线方式简单、结构清晰，便于运行和维护，但其可靠性相对较低，一旦主母线发生故障，整个变电站将会停运。

环网接线方式是指变电站内各个主要设备形成一个环形的接线方式，通过断路器、隔离开关等设备实现设备之间的切换和分接。

环网接线方式适用于供电较为重要的变电站，它具有较高的可靠性和运行灵活性。

单母双母混合式接线方式是指变电站在设备接线方面采用单母线和双母线混合的接线方式，即变电站内同时设置单母线和双母线。

单母双母混合式接线方式具有较高的运行灵活性和可靠性。

二、220kV变电站的调度运行220kV变电站的调度运行是指根据电力系统的实际运行情况和需求，对变电站的运行和供电进行调度和管理。

调度运行主要包括对变电站设备、线路、负荷等的运行参数进行监测和管理，以保证电力系统的安全、稳定和高效运行。

1. 设备运行管理变电站的主要设备包括主变压器、断路器、隔离开关、电流互感器、电压互感器等，这些设备的运行状态直接影响着电力系统的运行质量。

调度运行中，需要对这些设备的运行参数进行实时监测和管理，及时发现并处理设备运行异常，防止设备故障导致系统停电。

220kV变电站的线路连接着不同的供电区域和负荷中心，线路的运行状态直接关系到电能的输送和分配。

220kV变电站运行接线方式与调度运行探究
随着能源需求的不断增长，电力系统的规模也越来越大，变电站作为电力系统的重要组成部分，起着电能转换、输送和分配的作用。

为了保证变电站的安全运行和高效调度，需要对变电站的运行接线方式和调度运行进行探究。

220kV变电站的运行接线方式一般有主供分模式、主备模式和环网模式。

1. 主供分模式：这种接线方式是变电站正常运行的基本模式。

主供分模式中，变电站的主变压器直接与主变压器出线配电间的高压母线相连，从而实现电能的变压变换和输送。

3. 环网模式：这种接线方式适用于两个或以上的变电站互联运行。

环网模式中，各变电站之间通过高压母线相连，形成一个环状的电力网，实现了电能的互相输送和平衡。

220kV变电站的调度运行主要包括以下几个方面：
1. 负荷调度：负荷调度是根据用户的用电需求和系统的供电能力，合理分配电力资源，以满足各个用户的用电要求。

通过对负荷进行合理的调度和均衡，可以提高系统的供电可靠性和经济性。

2. 发电调度：发电调度是根据电网负荷需求和电源的供电能力，合理安排发电机组的运行方式和发电容量，以保证电力系统的供需平衡和稳定运行。

4. 运行监控：变电站的调度运行需要实时监控变电设备的运行状态和运行参数，及时发现故障和异常情况，并采取相应的措施进行处理，保证变电站的安全运行。

通过对220kV变电站的运行接线方式和调度运行进行探究，可以有效地提高变电站的运行效率和供电质量，实现电力系统的稳定运行和可持续发展。

还可以为电力系统的规划和运行提供参考和借鉴，为实现电力供需平衡和节能减排提供支撑。

变电所电气运行方式与操作电气运行方式变电所的电气运行方式一般分为两种：手动和自动。

手动方式，即人工控制开关、刀闸等设备进行操作，需要实现开关柜和变压器分接开关的闭合和分合、高低压侧刀闸的闭合和分闸等动作。

自动方式则是基于自动化系统实现的，通过PLC控制或者实时计算机监测系统，根据现场的电气信号自动进行控制、调度、监测等工作。

需要实现设备的自动检测和维护、变电站的视听控制、各种变电器的保护功能等。

此外，自动化运行方式还可以进行预警和故障诊断，提高了设备的可靠性和安全性，同时也减小了人为操作的风险。

操作流程变电所的运行和操作流程一般如下：1.手动方式下，首先需要检查各个设备的运行状态，包括各个开关柜、变压器、断路器等。

电流、电压、温度等参数都要符合要求，否则需要进行处理或者更换设备。

2.在进行拓扑操作的时候，需要先确定解电单元，在此基础上将开关柜、变压器等设备进行调度、合、分。

3.在进行接地操作时，首先要确定接地控制柜的状态，并通过控制柜进行接地操作，然后再根据需要检查各设备的运行状态，确保安全。

4.在进行其它操作时，首先要确定操作对象，然后再进行具体的调度、合、分等操作。

自动方式下，流程会更加智能化和自动化。

整个操作流程是通过计算机端的自动控制程序实现的，程序会根据设备的状态进行调度，保障设备的安全和可靠性。

此外，为了保障变电所运行的安全性，操作中还需要注意以下事项：1.安全控制：不要在高压贴片上触摸、放入物品等行为，确保设备在高安全线以下等。

2.信号传输：避免干扰、稳妥传输，保证高压、低压间信号的准确传递，同时防止防雷击、电磁干扰等问题的发生。

3.紧急响应：对于设备的故障、战备效应等问题，及时进行处置，确保设备的安全运行。

4.运行调度：根据场内变电压、负荷、电流等参数进行的操作和调度，确保变电所运行的平稳性。

变电所作为电力系统中非常重要的运行环节，其电气运行方式和操作流程对整个电力系统的安全和运行稳定性都具有重要意义。
