35KV变电站运行方式分析.doc

35kV留守营变电站主变运行方式分析作者：李茜李胜飞吴堃来源：《华中电力》2014年第01期摘要 35kV留守营变电站是抚宁县供电公司所属变电站，为2012年新建变电站，主供留守营地区工商业及居民生活用电，两台主变均为20MVA。

现就两台主变进行运行方式分析。

关键字：35kV留守营变电站，运行方式，并列运行引言 35kV留守营变电站上级电源为110kV南戴河变电站，35kV进线线路两条：35kV南留一线、35kV南留二线。

该站35kV侧、10kV侧均为单母线分段接线方式。

两台主变参数见表一：表一留守营变电站两台主变参数表运行编号 1#变 2#变变压器型号 SZ11-20000/35 SZ11-20000/35调压范围 ±3×2.5﹪/10.5kV ±3×2.5﹪/10.5kV接线组别 yNd11 yNd11短路阻抗 7.96% 7.99%空载电流 0.17% 0.18%空载损耗 15.85 15.67负载损耗 80.85 80.92制造厂家卧龙电气烟台东源变压器有限公司卧龙电气烟台东源变压器有限公司本文分别从主变经济运行角度、安全运行角度分析留守营站的运行方式：一、主变经济运行按下面公式计算单台变压器在各种负荷下运行时的总损耗：P=（P0+CjQ0）+（Pke+CjQke）（S'/Se）2P—该台变压器的总损耗，KW；S'—该台变压器的负荷，KVA；Se—该台变压器的容量，KVA。

按下面公式计算并画出两台变压器同时运行时，在各种不同负荷下总损耗。

∑△P=∑（P0+CjQ0）+∑（Pke+CjQke）（S/∑Se）2∑△P—两台变压器的总损耗，KW；P0—空载损耗，KW；Pke—短路损耗，KW；S—两台变压器的负荷，KVA；∑Se—两台变压器的容量和，KVA。

已知S1= 20MVA，P01=15.85KW， Pke 1=80.85KW；S2=20MVA， P01=15.67KW， Pke2=80.92KW经计算得临界负荷：Sj=12500KVA；因此，当负荷小于12500KVA时，投入一台变压器运行是经济的；当负荷大于12500KVA 时，两台变压器同时投入运行较经济。

35kV变电运维简析摘要：随着我国社会经济快速发展电力行业得到快速发展。

35kV变电运行系统是整个电力系统中的重要组成部分，可以说直接影响到整个电网的正常运行。

变电站作为电力系统的骨架，一旦发生故障，轻者影响对用户的正常供电及设备的损坏；重则导致电力系统振荡或瓦解，造成大面积停电，给国民经济建设和人民生命财产构成严重威胁。

因此，必须支持“安全第一，预防为主”的方针，认真抓好变电运行的安全管理，切实保证变电站的安全稳定运行。

关键词：35kV输电线路；变电运维引言35 kV输电线路主要输配中压电，做好35 kV输电线路的运维管理工作是保证供电稳定性的关键，也是互联电网稳定运行的重要环节。

但是，目前，我国电力行业对35 kV输电线路的运营和维修管理的重要性认识不全面，管理模式落后，还存在一些问题。

从35 kV输电线路运维管理工作的流程出发，分析目前存在的问题，并提出优化35 kV输电线路运维管理模式的措施，从而为我国供电稳定和安全提供有力的参考。

一、分析运维管理模式中存在的问题1、自然问题在自然状况下，线路损耗、跳闸、短路和断路等问题容易出现在35KV输电线路中，特别是狂风天气与雷雨天气会不同程度上损坏线路。

但是，对于这些因素，在现有的运维管理模式中并没有被重视起来，线路没有被定期优化，例如，抗风功能、避雷功能等。

同时，也需要考虑天气温度因素，对于抗雪压力和线路防冻等问题在我国南方地区容易被忽略。

在出现暴雨和雪天时，线路极易破裂、坍塌，进而对配电工作的顺利开展就会产生影响。

2、人为因素所产生的问题工作人员缺乏综合素质和专业能力，是人为因素诱发问题的主要根源，观念难以及时转变，与时代发展步伐相脱离，使35KV输电线路管理模式不断落后。

但是，在工作中，因为工作人员缺乏责任感，不按规范操作，很多细小问题被忽视，没有及时解决所产生的问题，在积累了这些问题后，会带来严重的后果。

3、其他因素所诱发的问题其他因素指的是现阶段的管理模式将很多外力因素忽视掉，特别是35KV输电线路和其他建筑线路出现冲突，并没有立刻暂停操作时，就会在某种程度上损害到35KV输电线路。

35KV变电站简介
***公司35KV变电站是全矿井供电系统的枢纽中心，担负着全矿采掘运输及排水和地面生活供电任务。

35KV变电站采用双回路供电，两趟回路分别来自胡庄站和兴龙站，通过架空线路与站内的高压控制设备相连。

运行方式为分列运行，郑煤矿线带35KV北母，兴矿线带35KV南母。

变电站共有4台变压器，2台主变压器，2台动力变压器，主变型号为SF11-20000/35，动力变压器型号为SII-M-800，冷却方式为油侵式变压器。

35KV高压柜共有8台高压柜，型号为KYNS-405.5,10KV共有29台开关柜，型号为KYN-28A-12。

其中井下供电有四趟回路，分别为下井1、下井2、下井3和下井4，编号为13、15、14和16。

380V共有10台配电柜，型号为MNSS。

电容器室共有6组电容器，其中1、2、3组为10KV I段，4、5、6为10KV II段，满足矿井供电要求。

所有的供电设备均配有微电脑综合保护装置，具有过流、漏电、接地等保护功能以及参数调试、整定和监控功能，提高了供电系统的安全性与可靠性。

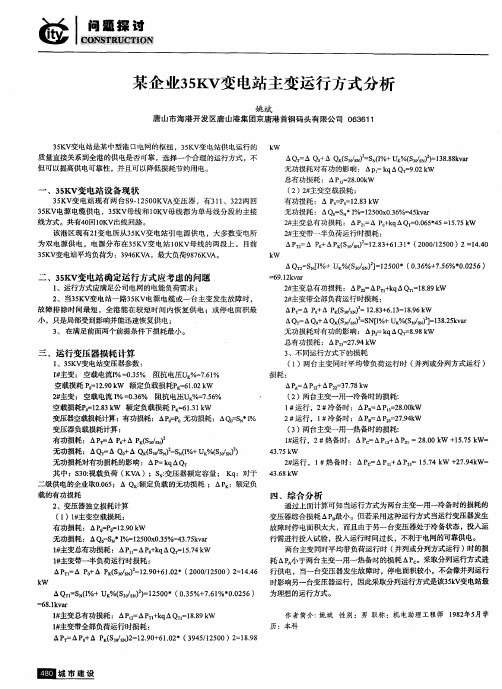

35KV变电站运行方式分析35KV变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。

一、35KV变电站设备现状35KV变电站现有两台S9-12500KVA变压器，有311、322两回35KV电源电缆供电，35KV母线和10KV母线都为单母线分段的主接线方式。

共有40回10KV出线回路。

我港区现有21变电所（箱变）从35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在35KV变电站10KV母线的两段上。

在与唐山供电公司签订的调度协议上我35KV变电站运行方式为两台主变分列运行，即311、322、301、302开关合，345开关分，501、502开关合，545开关分。

二、我公司电网负荷现状最大负荷情况：最大电流（A）时间07.907.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我35KV变电站总的最大负荷约为lOOKVAo35KV变电站实际负荷情况：时间回路3114月份：32260KWH300kvaRhkwH425880kvarh286320kvarh 有功KWH无功160720kvarh注：5月总有功KWH,2008年上半年总的有功电量为KWH.故35KV变电站平均负荷为：3946KVA左右(功率因数取0.93)。

三、我35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当35KV变电站一路35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我35KV变电站可能的运行方式有：1)、一台变压器运行，另一台冷备。

35KV变电站主变差动保护动作分析摘要：介绍变压器差动保护动作原因并进行分析，针对出现的问题给出了处理方法，并通过实际案例进行分析说明。

关键词：差动保护；动作；分析；处理35KV运行变电站系统中，差动保护是变压器的主要保护，应满足可靠性、选择性、灵敏性和速动性的要求，它的工作情况好坏对变压器的正常运行关系极大。

但因其结构复杂，接线繁琐，安装及检修改造过程中很有可能留下隐患，在设计、施工及以后的检修改造过程中，必须严格按照规程要求，认真分析，把好每一个技术关，确保TA型号、变比、二次线及二次电流接地方式等方面正确，杜绝差动保护误动作事故的发生。

变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。

由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。

差动保护是反映被保护元件两侧电流差而动作的保护装置。

差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的两侧，在正常负荷情况或外部发生短路时，流入差动继电器的电流为不平衡电流，在适当选择好两侧电流互感器的变比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护不动作；在变压器内部发生短路时，流入的电流大于差动保护的动作电流，差动保护动作于跳闸。

由于变压器一二次电流、电压大小不同、相位不同，电流互感器特性差异，电源侧有励磁涌流，都将造成不平衡电流，因此必须采用相应措施消除不平衡电流的影响。

变压器差动保护在选择TA变比时，可在原常规计算的基础上，根据经验适当增大1至2档，即适当的选大变比的TA，这样可以降低短路电流倍数，减少差动回路中产生的不平衡电流，有效削弱励磁涌流，提高差动保护的灵敏度。

这对避免保护区外故障，防止变压器差动保护误动作不失为较有效的方法。

TA型号及变比的正确选择是保证差动保护动作可靠性的基础。

35kV变电站主变主保护动作及故障原因分析和解决对策石娜摘要：35 kV变电站作为电力供电系统中的主要组成部分，它负责转换电能和重新分配电能任务，变电站的主变压器是主要设备之一，运作主变压器会关系到电网整体运行的安全性，其影响着电网运行的安全性和经济性。

本文分析了雷击引起的变压器主保护动作以及变压器内部绕组故障等故障因素，并提出了相应的对策进行解决。

关键词：主变保护动作；接地电流；小型接地电流系统；单相接地故障引言：大部分偏远山区的电力供电系统存在一系列突出问题，如较长的供电线路、较低的安全水平、高雷区部分穿越等。

针对这样的情况，外部雷击导致主变压器的主要保护动作偶尔发生，接地电流穿透变压器内部的高压侧绕组绝缘层并导致绕组匝间短路，从而出现永久性的故障，导致整个地区的电源故障跳闸和停电，这给电力生产带来了极其严重的安全负面影响。

为了将供电系统的可靠性和安全性进一步提高，对故障原因以及存在的问题进行积极分析，并在此基础上对解决方案和对策进行探讨，对供电安全和整个电网安全都有重要的价值和意义。

1 主变压器发生故障情况1.1故障概况某地35kV变电站遭遇强烈雷击，在14：50左右2＃主变压器（3150kVA，35kV / 10kV）机体和开关重气动作、变压器差动保护动作造成两侧主变压器开关跳闸，导致整个变电站失压。

主变压器保护测控装置表明主变压器差动电流0.58A（设定起始值0.5A），变压器体和开关重气保护启动，2＃主变油温报警，启动减压阀，瓦斯轻没发生警报；操作人员还反映了变压器在保护跳闸前运行的明显异响。

1.2现场检查情况检查2＃主变压器外观无异常，高低压侧开关与避雷器完好无损，变电站内部避雷针的接地电阻为0.9欧姆；测试变压器绕组的直流电阻，有258-260毫欧低压侧相绕组，高压侧绕组的AB和BC都表明大于2千欧，超出范围，交流绕组电阻4.05欧姆；没有进行油色谱分析测试。

最先判断变压器的高压侧B相绕组存在故障，两天后，利用吊罩检查了变压器。

司马煤矿35KV变电站运行规程（变压器并列运行）编写：审核：机电部：安监部：机电矿长：总工程师：机电一分队二00八年十一月十五日前言近期由于我矿用电负荷的增加，引起矿35KV变电站变压器过负荷跳闸，造成我矿全矿大停电，对我矿的安全生产造成严重影响。

为确保我矿的供电安全及煤矿安全生产，对35KV变电站的1#、2#主变实行并列运行方式，以应对我矿用电负荷过大的情况。

变压器运行规程1.变压器的变动范围变压器运行中电压在额定值的±5%以内变化时，其额定容量不变，加于变压器引出线或分接头电压，不得大于相应额定电压的±5% 。

2.油温的规定变压器周围温度最高为40℃时，为了防止变压器油质劣化过速，上层油温在正常情况下不应超过85℃，但在下列情况下，变压器上层油温不得超过95℃。

1)变压器按规定过负荷运行，而又无备用变压器时。

2)变压器风扇故障，而又无法限制负荷时，3)在夏季变压器满负荷运行，上层油温升未超过规定时。

3.绝缘电阻允许值变压器在安装或检修后投运前，应测定绝缘电阻，备用中的变压器，每月应定期测定绝缘一次，并进行登记。

绝缘电阻测定时，变压器线圈额定电压在6KV以上者，用2500V摇表测定，在500V以下者，用1000V摇表测定，变压器的高、低压线圈之间，用2500V摇表测定。

在同样温度下，所测的绝缘电阻与前次数值比较，不得低于50%，绝缘电阻的吸收比 R60/15比值不得小于1.3倍，如测得数值不符合上述规定，则应认为绝缘不合格，应报告值班队长，并应检查设法消除。

根据部颁《变压器运行规程》规定换算到同一温度下的绝缘电阻方法如下：R 1=R2K式中R 1—对于温度t1的R60（MΩ）R2─对应于温度t2的R60（MΩ）K─换算系数，由下表中查得：测量变压器的绝缘电阻时，应分别测定各线圈对地绝缘和高、低压线圈之间的绝缘。

4、变压器并列运行1）、变压器并列运行的概念将两台或多台变压器的一次侧以及二次侧同极性的端子之间，通过同一母线分别互相连接，这种运行方式就是变压器的并列运行。

本次设计以10KV站为主要设计对象,分为任务书、计算说明书二部分，同时附有1张电气主接线图加以说明。

该变电站设有2台主变压器，站内主接线分为35 kV、和10 kV两个电压等级.两个电压等级均单母线分段带旁路母线的接线方式.本次设计中进行了电气主接线图形式的论证、短路电流计算、主要电气设备选择及校验(包括断路器、隔离开关、电流互感器、电压互感器)。

关键词：变电所;短路电流；电气主接线1。

分析原始资料 (1)2.主变压器容量、型号和台数的选择 (2)2。

1 主变压器的选择 (2)2。

2主变台数选择 (3)2。

3主变型号选择 (3)2.4主变压器参数计算 (3)3. 主接线形式设计 (3)3。

1 10kV出线接线方式设计 (3)3.2 35kV进线方式设计 (4)3.3总主接线设计图 (4)4. 短路电流计算 (4)4.1 短路计算的目的 (4)4。

2 变压器等值电抗计算 (5)4.3 短路点的确定 (5)4.4 各短路点三相短路电流计算 (6)4。

5 短路电流汇总表 (7)5. 电气一次设备的选择 (7)5。

1 高压电气设备选择的一般标准 (7)5。

2 高压断路器及隔离开关的选择 (8)5。

3 导体的选择 (12)5。

4 电流互感器的选择 (13)5.5 电压互感器的选择 (14)6. 防雷 (16)6。

1 防雷设备 (16)6。

2 防雷措施 (17)6。

3 变配电所的防雷措施 (17)7. 接地 (18)7.1 接地与接地装置 (18)7。

2 确定此配电所公共接地装置的垂直接地钢管和连接扁钢 (18)总结 (19)致谢 (20)参考文献 (21)1. 分析原始资料1、变电站 类型：35kv 地方降压变电站2、电 压 等 级:35kV/10kV3、负 荷 情 况35kV ：最大负荷12.6MVA 10kV ：最大负荷8。

8MVA4、进,出线情况:35kV 侧 2回进线 10kV 侧 6回出线 5、系统情况:（1）35kv 侧基准值: S B =100MVA U B1=37KVΩ====×==69.131003756.1373100322221111BB B B B B S U Z KAU S I（2）10kV 侧基准值：S B =100MVA U B2=10.5KVΩ====×==1025.11005.105.55.103100322222122BB B B B B S U Z KAU S I（3）线路参数：35kv 线路为 LGJ-120，其参数为 r 1=0。

35KV变电站作业指导书1注意事项1.1当操作步骤中没有某种元件时，则该程序省去；1.2断路器的正常操作应优先使用遥控或远控，只有在检修或条件不能满足时, 才允许使用就地操作；1.3母线停投时，应首先退出电容器，然后再停各出线开关。
