35KV变电站运行方式分析

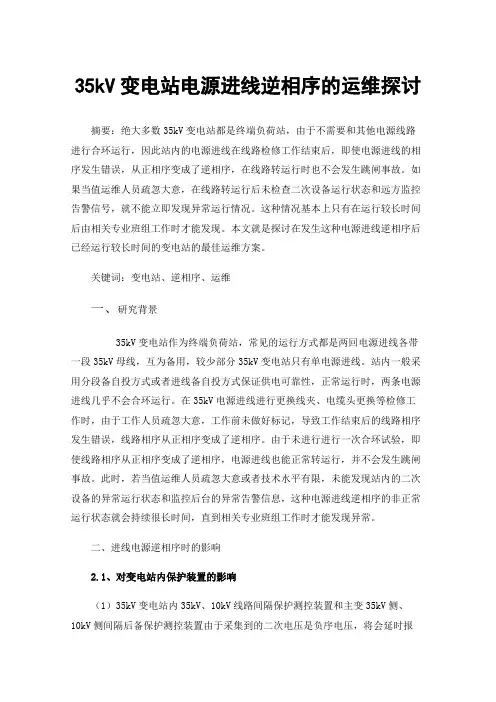

35kV变电站电源进线逆相序的运维探讨摘要：绝大多数35kV变电站都是终端负荷站，由于不需要和其他电源线路进行合环运行，因此站内的电源进线在线路检修工作结束后，即使电源进线的相序发生错误，从正相序变成了逆相序，在线路转运行时也不会发生跳闸事故。

如果当值运维人员疏忽大意，在线路转运行后未检查二次设备运行状态和远方监控告警信号，就不能立即发现异常运行情况。

这种情况基本上只有在运行较长时间后由相关专业班组工作时才能发现。

本文就是探讨在发生这种电源进线逆相序后已经运行较长时间的变电站的最佳运维方案。

关键词：变电站、逆相序、运维一、研究背景35kV变电站作为终端负荷站，常见的运行方式都是两回电源进线各带一段35kV母线，互为备用，较少部分35kV变电站只有单电源进线。

站内一般采用分段备自投方式或者进线备自投方式保证供电可靠性，正常运行时，两条电源进线几乎不会合环运行。

在35kV电源进线进行更换线夹、电缆头更换等检修工作时，由于工作人员疏忽大意，工作前未做好标记，导致工作结束后的线路相序发生错误，线路相序从正相序变成了逆相序。

由于未进行进行一次合环试验，即使线路相序从正相序变成了逆相序，电源进线也能正常转运行，并不会发生跳闸事故。

此时，若当值运维人员疏忽大意或者技术水平有限，未能发现站内的二次设备的异常运行状态和监控后台的异常告警信息，这种电源进线逆相序的非正常运行状态就会持续很长时间，直到相关专业班组工作时才能发现异常。

二、进线电源逆相序时的影响2.1、对变电站内保护装置的影响（1）35kV变电站内35kV、10kV线路间隔保护测控装置和主变35kV侧、10kV侧间隔后备保护测控装置由于采集到的二次电压是负序电压，将会延时报“PT断线”告警。

由于这类保护测控装置配置了复压方向过流保护，在装置发出“PT断线”告警后，复压方向过流保护将自动退出复压闭锁功能和方向判别功能，变为纯过流保护，当线路或主变间隔负荷电流过大或区外故障时穿越性电流过大都会发生保护误动事件。

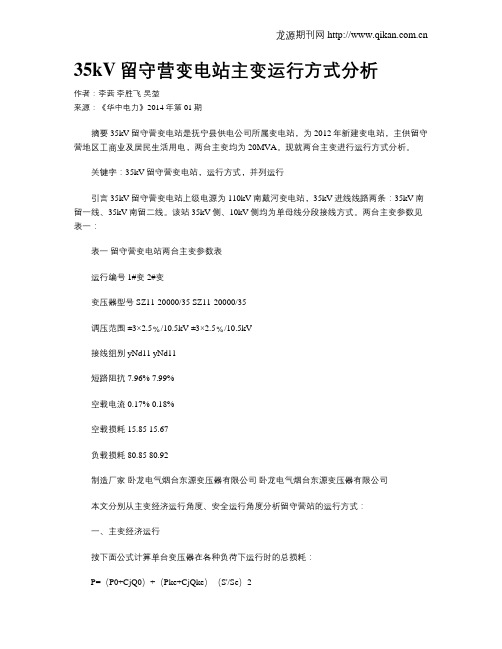

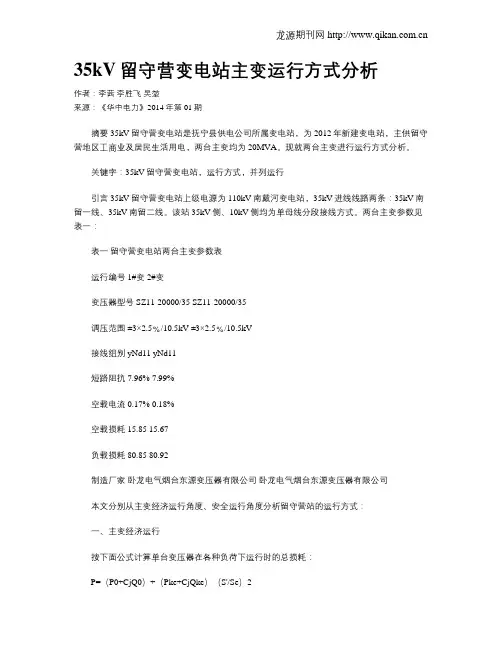

35kV留守营变电站主变运行方式分析作者：李茜李胜飞吴堃来源：《华中电力》2014年第01期摘要 35kV留守营变电站是抚宁县供电公司所属变电站，为2012年新建变电站，主供留守营地区工商业及居民生活用电，两台主变均为20MVA。

现就两台主变进行运行方式分析。

关键字：35kV留守营变电站，运行方式，并列运行引言 35kV留守营变电站上级电源为110kV南戴河变电站，35kV进线线路两条：35kV南留一线、35kV南留二线。

该站35kV侧、10kV侧均为单母线分段接线方式。

两台主变参数见表一：表一留守营变电站两台主变参数表运行编号 1#变 2#变变压器型号 SZ11-20000/35 SZ11-20000/35调压范围 ±3×2.5﹪/10.5kV ±3×2.5﹪/10.5kV接线组别 yNd11 yNd11短路阻抗 7.96% 7.99%空载电流 0.17% 0.18%空载损耗 15.85 15.67负载损耗 80.85 80.92制造厂家卧龙电气烟台东源变压器有限公司卧龙电气烟台东源变压器有限公司本文分别从主变经济运行角度、安全运行角度分析留守营站的运行方式：一、主变经济运行按下面公式计算单台变压器在各种负荷下运行时的总损耗：P=（P0+CjQ0）+（Pke+CjQke）（S'/Se）2P—该台变压器的总损耗，KW；S'—该台变压器的负荷，KVA；Se—该台变压器的容量，KVA。

按下面公式计算并画出两台变压器同时运行时，在各种不同负荷下总损耗。

∑△P=∑（P0+CjQ0）+∑（Pke+CjQke）（S/∑Se）2∑△P—两台变压器的总损耗，KW；P0—空载损耗，KW；Pke—短路损耗，KW；S—两台变压器的负荷，KVA；∑Se—两台变压器的容量和，KVA。

已知S1= 20MVA，P01=15.85KW， Pke 1=80.85KW；S2=20MVA， P01=15.67KW， Pke2=80.92KW经计算得临界负荷：Sj=12500KVA；因此，当负荷小于12500KVA时，投入一台变压器运行是经济的；当负荷大于12500KVA 时，两台变压器同时投入运行较经济。

35kv变电站35kV变电站是电力系统中的一个重要组成部分，用于将高压电能转变为低压电能，供应给用户。

本文将从变电站的基本概念、结构和工作原理，以及35kV变电站的设计和运维等方面进行探讨。

首先，35kV变电站是指电力系统中传送线路、输电线路和配电线路的连接点，也是电力系统中重要的电力集散和转换场所。

变电站通常由高压开关设备、变压器、低压开关设备和辅助设备等组成。

其中，变压器是变电站的核心设备，用于将高压电能降压为供给用户的低压电能。

接下来，我们来了解35kV变电站的基本结构和工作原理。

变电站一般分为高压室和低压室。

高压室用于容纳高压设备，包括高压开关设备和变压器，而低压室用于容纳低压开关设备和辅助设备。

高压室和低压室之间通过设备室和走廊连接。

35kV变电站采用双母线进线方式，即两组进线母线并排排列。

每组进线母线通过相应的高压开关设备连接到变压器。

当高压线路故障或维护时，可以通过切换装置将电能从一组进线母线切换到另一组进线母线，以保证供电的可靠性。

此外，35kV变电站还配备了相应的辅助设备，包括保护装置、控制装置和监测装置等。

保护装置用于监测电力系统中的故障和异常情况，并采取相应的保护措施，以确保电力系统的安全运行。

控制装置用于对变电站中的设备进行操作和控制，以实现电能的传输和转换。

监测装置用于对变电站中各项参数进行监测和记录，以提供数据支持和决策参考。

在35kV变电站的设计和运维方面，需要考虑各种因素。

首先是安全性和可靠性。

变电站是电力系统中重要的传输和分配节点，必须确保设备运行安全可靠，以保障供电的连续性和稳定性。

其次是经济性和效率性。

变电站的设计和运维应该在满足供电需求的前提下，尽可能节约资源和降低成本。

此外，还需考虑环境保护和可持续发展，采用节能、环保的技术和设备，减少对环境的影响。

综上所述，35kV变电站是电力系统中重要的能源转换和分配设施，具有重要的作用和意义。

对于变电站的设计和运维，需要综合考虑安全性、可靠性、经济性和环保性等因素，以确保电力系统的稳定运行和可持续发展。

35kV变电运维简析摘要：随着我国社会经济快速发展电力行业得到快速发展。

35kV变电运行系统是整个电力系统中的重要组成部分，可以说直接影响到整个电网的正常运行。

变电站作为电力系统的骨架，一旦发生故障，轻者影响对用户的正常供电及设备的损坏；重则导致电力系统振荡或瓦解，造成大面积停电，给国民经济建设和人民生命财产构成严重威胁。

因此，必须支持“安全第一，预防为主”的方针，认真抓好变电运行的安全管理，切实保证变电站的安全稳定运行。

关键词：35kV输电线路；变电运维引言35 kV输电线路主要输配中压电，做好35 kV输电线路的运维管理工作是保证供电稳定性的关键，也是互联电网稳定运行的重要环节。

但是，目前，我国电力行业对35 kV输电线路的运营和维修管理的重要性认识不全面，管理模式落后，还存在一些问题。

从35 kV输电线路运维管理工作的流程出发，分析目前存在的问题，并提出优化35 kV输电线路运维管理模式的措施，从而为我国供电稳定和安全提供有力的参考。

一、分析运维管理模式中存在的问题1、自然问题在自然状况下，线路损耗、跳闸、短路和断路等问题容易出现在35KV输电线路中，特别是狂风天气与雷雨天气会不同程度上损坏线路。

但是，对于这些因素，在现有的运维管理模式中并没有被重视起来，线路没有被定期优化，例如，抗风功能、避雷功能等。

同时，也需要考虑天气温度因素，对于抗雪压力和线路防冻等问题在我国南方地区容易被忽略。

在出现暴雨和雪天时，线路极易破裂、坍塌，进而对配电工作的顺利开展就会产生影响。

2、人为因素所产生的问题工作人员缺乏综合素质和专业能力，是人为因素诱发问题的主要根源，观念难以及时转变，与时代发展步伐相脱离，使35KV输电线路管理模式不断落后。

但是，在工作中，因为工作人员缺乏责任感，不按规范操作，很多细小问题被忽视，没有及时解决所产生的问题，在积累了这些问题后，会带来严重的后果。

3、其他因素所诱发的问题其他因素指的是现阶段的管理模式将很多外力因素忽视掉，特别是35KV输电线路和其他建筑线路出现冲突，并没有立刻暂停操作时，就会在某种程度上损害到35KV输电线路。

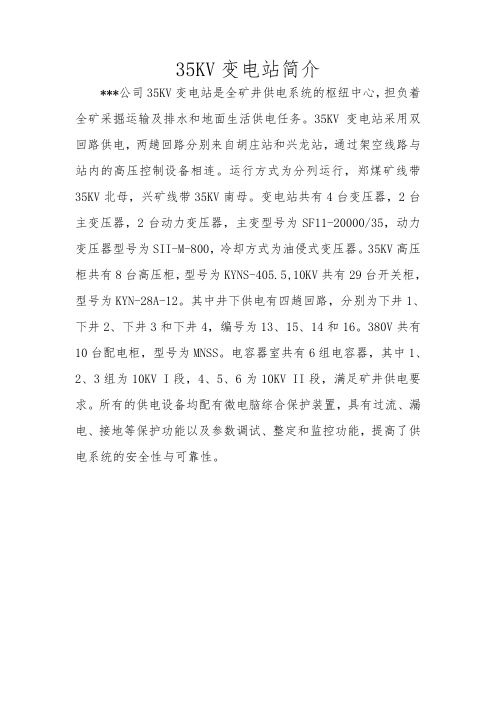

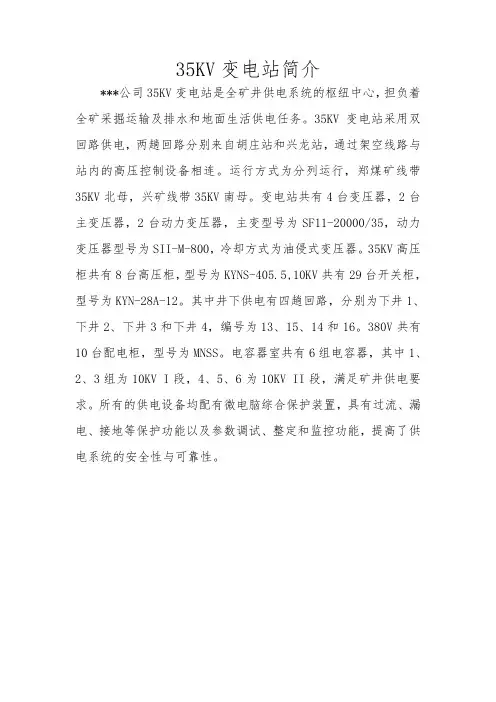

35KV变电站简介
***公司35KV变电站是全矿井供电系统的枢纽中心，担负着全矿采掘运输及排水和地面生活供电任务。

35KV变电站采用双回路供电，两趟回路分别来自胡庄站和兴龙站，通过架空线路与站内的高压控制设备相连。

运行方式为分列运行，郑煤矿线带35KV北母，兴矿线带35KV南母。

变电站共有4台变压器，2台主变压器，2台动力变压器，主变型号为SF11-20000/35，动力变压器型号为SII-M-800，冷却方式为油侵式变压器。

35KV高压柜共有8台高压柜，型号为KYNS-405.5,10KV共有29台开关柜，型号为KYN-28A-12。

其中井下供电有四趟回路，分别为下井1、下井2、下井3和下井4，编号为13、15、14和16。

380V共有10台配电柜，型号为MNSS。

电容器室共有6组电容器，其中1、2、3组为10KV I段，4、5、6为10KV II段，满足矿井供电要求。

所有的供电设备均配有微电脑综合保护装置，具有过流、漏电、接地等保护功能以及参数调试、整定和监控功能，提高了供电系统的安全性与可靠性。

35KV变电站运行方式分析35KV变电站是我港电网的枢纽，35KV变电站供电运行的质量直接关系到全港的供电是否可靠，因此选择一个合理的运行方式，不但可以提高供电可靠性，并且可以降低损耗节约用电。

一、35KV变电站设备现状35KV变电站现有两台S9-12500KVA变压器，有311、322两回35KV电源电缆供电，35KV母线和10KV母线都为单母线分段的主接线方式。

共有40回10KV出线回路。

我港区现有21变电所（箱变）从35KV变电站引电源供电，大多数变电所为双电源供电，电源分布在35KV变电站10KV母线的两段上。

在与唐山供电公司签订的调度协议上我35KV变电站运行方式为两台主变分列运行，即311、322、301、302开关合，345开关分，501、502开关合，545开关分。

二、我公司电网负荷现状最大负荷情况：最大电流（A）时间07.907.1208.12522532893768.208.308.408.508.632343736149043考虑两段负荷的最大值出现的时刻不同，以及两段负荷的同时系数，以及其他因素影响，分析我35KV变电站总的最大负荷约为lOOKVAo35KV变电站实际负荷情况：时间回路3114月份：32260KWH300kvaRhkwH425880kvarh286320kvarh 有功KWH无功160720kvarh注：5月总有功KWH,2008年上半年总的有功电量为KWH.故35KV变电站平均负荷为：3946KVA左右(功率因数取0.93)。

三、我35KV变电站确定运行方式应考虑的问题1、运行方式应满足我公司电网的电能负荷需求；2、当35KV变电站一路35KV电源电缆或一台主变发生故障时，故障排除时间最短，全港能在较短时间内恢复供电；或停电面积最小，只是局部受到影响并能迅速恢复供电；3、在满足前面两个前提条件下损耗最小；我35KV变电站可能的运行方式有：1)、一台变压器运行，另一台冷备。

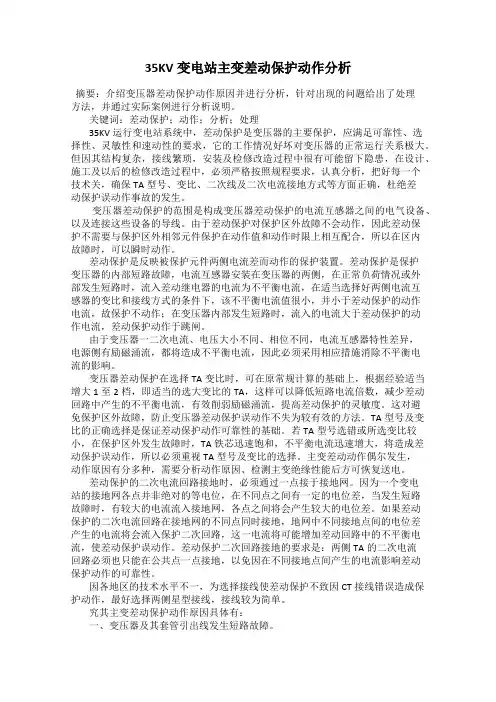

35KV变电站主变差动保护动作分析摘要：介绍变压器差动保护动作原因并进行分析，针对出现的问题给出了处理方法，并通过实际案例进行分析说明。

关键词：差动保护；动作；分析；处理35KV运行变电站系统中，差动保护是变压器的主要保护，应满足可靠性、选择性、灵敏性和速动性的要求，它的工作情况好坏对变压器的正常运行关系极大。

但因其结构复杂，接线繁琐，安装及检修改造过程中很有可能留下隐患，在设计、施工及以后的检修改造过程中，必须严格按照规程要求，认真分析，把好每一个技术关，确保TA型号、变比、二次线及二次电流接地方式等方面正确，杜绝差动保护误动作事故的发生。

变压器差动保护的范围是构成变压器差动保护的电流互感器之间的电气设备、以及连接这些设备的导线。

由于差动保护对保护区外故障不会动作，因此差动保护不需要与保护区外相邻元件保护在动作值和动作时限上相互配合，所以在区内故障时，可以瞬时动作。

差动保护是反映被保护元件两侧电流差而动作的保护装置。

差动保护是保护变压器的内部短路故障，电流互感器安装在变压器的两侧，在正常负荷情况或外部发生短路时，流入差动继电器的电流为不平衡电流，在适当选择好两侧电流互感器的变比和接线方式的条件下，该不平衡电流值很小，并小于差动保护的动作电流，故保护不动作；在变压器内部发生短路时，流入的电流大于差动保护的动作电流，差动保护动作于跳闸。

由于变压器一二次电流、电压大小不同、相位不同，电流互感器特性差异，电源侧有励磁涌流，都将造成不平衡电流，因此必须采用相应措施消除不平衡电流的影响。

变压器差动保护在选择TA变比时，可在原常规计算的基础上，根据经验适当增大1至2档，即适当的选大变比的TA，这样可以降低短路电流倍数，减少差动回路中产生的不平衡电流，有效削弱励磁涌流，提高差动保护的灵敏度。

这对避免保护区外故障，防止变压器差动保护误动作不失为较有效的方法。

TA型号及变比的正确选择是保证差动保护动作可靠性的基础。

浅谈35KV变电站运行维护及注意事项摘要:近些年来，在随着能源需求量的不断攀升，给电力企业的电力生产也带来了一定的压力。

为了保证强压下的电力生产工作能够高质高量、安全稳定的开展,则需要进一步加强对变电站运维一体化的建设,运维一体化模式的运行也切合了时代快速发展的需求。

在传统的变电运维模式下,停电检修必须要保证运营方和检修方同时在场才能够开展具体的工作,这样不仅耽误了检修时间,延迟了停电时间,还带来了不必要的人力资源浪费,本文主要就是对现阶段35KV变电站运行过程中涉及到的运行和维护问题进行详细的分析。

关键词：变电站；运行；维护；注意引言随着时代的发展和进步,电力需求量也在不断地增加,此时电力系统运行的稳定性与安全性就受到了广泛的重视,因为整个社会生产都对电能源有着非常大的依赖,一旦供电系统的运行出现问题,就会造成巨大的经济损失,所以加强对变电站运维系统的建设,已经成为了当前阶段电力企业的重要工作内容。

同时,在变电站运维一体化建设工作开展的过程中,我们还要能够加强对实施过程中存在问题的研究力度。

一、变电站运行维护工作的主要内容在变电站运行的过程中，做好运行管理和维护工作对于整个变电站项目的稳定运行来说，都有着非常重要的作用，随着电力需求的不断攀升，为了使变电站运行的稳定性得到可靠的保障，运维一体化建设概念开始逐渐运用于当前阶段的变电站运行管理工作中。

近些年来,在各方面因素的影响下，对于变电站运维管理工作的开展都提出了全新的要求，所谓变电站运行维护工作，就是在变电站运行的过程中,对其进行检修和保护,这样能够在一定程度上减少工作人员的工作量,能够避免工作人员与危险作业的直接接触,对保障操作人员的生命财产安全有着积极的作用,除此之外还能够大大提高变电站的运作速度,也能够使变电站装置的安全运行得到保障。

变电站装置在实际运行的过程中,其本身就存在着一定的安全隐患问题,一旦发生安全问题,同样造成严重的变电事故,所以需要对其进行定期的维护和检修,在传统的变电站运维模式下,运维和检修是两个分开的主体,两个操作过程是完全分来的,因此导致运维检修的过程变得非常的繁琐,给变电站的正常运行带来了一定的影响。

35kV变电站主变主保护动作及故障原因分析和解决对策石娜摘要：35 kV变电站作为电力供电系统中的主要组成部分，它负责转换电能和重新分配电能任务，变电站的主变压器是主要设备之一，运作主变压器会关系到电网整体运行的安全性，其影响着电网运行的安全性和经济性。

本文分析了雷击引起的变压器主保护动作以及变压器内部绕组故障等故障因素，并提出了相应的对策进行解决。

关键词：主变保护动作；接地电流；小型接地电流系统；单相接地故障引言：大部分偏远山区的电力供电系统存在一系列突出问题，如较长的供电线路、较低的安全水平、高雷区部分穿越等。

针对这样的情况，外部雷击导致主变压器的主要保护动作偶尔发生，接地电流穿透变压器内部的高压侧绕组绝缘层并导致绕组匝间短路，从而出现永久性的故障，导致整个地区的电源故障跳闸和停电，这给电力生产带来了极其严重的安全负面影响。

为了将供电系统的可靠性和安全性进一步提高，对故障原因以及存在的问题进行积极分析，并在此基础上对解决方案和对策进行探讨，对供电安全和整个电网安全都有重要的价值和意义。

1 主变压器发生故障情况1.1故障概况某地35kV变电站遭遇强烈雷击，在14：50左右2＃主变压器（3150kVA，35kV / 10kV）机体和开关重气动作、变压器差动保护动作造成两侧主变压器开关跳闸，导致整个变电站失压。

主变压器保护测控装置表明主变压器差动电流0.58A（设定起始值0.5A），变压器体和开关重气保护启动，2＃主变油温报警，启动减压阀，瓦斯轻没发生警报；操作人员还反映了变压器在保护跳闸前运行的明显异响。

1.2现场检查情况检查2＃主变压器外观无异常，高低压侧开关与避雷器完好无损，变电站内部避雷针的接地电阻为0.9欧姆；测试变压器绕组的直流电阻，有258-260毫欧低压侧相绕组，高压侧绕组的AB和BC都表明大于2千欧，超出范围，交流绕组电阻4.05欧姆；没有进行油色谱分析测试。

最先判断变压器的高压侧B相绕组存在故障，两天后，利用吊罩检查了变压器。
