电感元器件介绍

常用元器件识别与检测第章电感器电感器是一种电子元件，在电子电路设计中广泛应用。

本文将介绍电感器的基本概念、分类、特性及常规测试方法。

什么是电感器？电感器又称电感、线圈，是一种 passif 元件。

它的主要作用是在电路中储存能量并抵抗电流的变化。

电感器的基本结构包括线圈和磁性铁心。

线圈通常是由导体绕成的，根据绕线方法不同分为螺旋绕线、平行绕线、芯线绕线等。

磁性铁心有助于提高电感器的电感。

电感器的电感值通常用亨利（H）作为单位。

电感器分类根据电感器的结构与功能特性可以将电感器分为以下几类：1. 固定电感器固定电感器就是指在电路中已经固定好位置，无法调整其电感值大小的电感器。

根据电感器本身的特性，可以进一步细分为架空式电感器、磁性环电感器、多层薄膜电感器等不同类型。

2. 可调电感器可调电感器是指可以进行电感值调整的电感器，主要是调整磁芯的位置、材料、大小等。

可调电感器可以进一步分为磁芯旋转式电感器、气芯变压式电感器、改变线圈数量的电感器等。

3. 互感器互感器是指通过磁性铁芯相互作用传递信号的电感器。

互感器一般指变压器，可以将一个电压变为另一个电压，或是将一个电流变为另一个电流。

电感器的特性电感器的重要特性包括电感值、温度系数、频率特性、Q 值等。

1. 电感值电感值是衡量电感器大小的常数。

通常用亨利（H）或微亨（μH）作为单位，如果电感值很小的话，也可以用纳亨（nH）作为单位。

2. 温度系数随着温度升高，电感值也会随之变化，这种变化率被称为电感器的温度系数。

正的温度系数意味着电感值随着温度升高而增加，负的温度系数则意味着电感值随着温度升高而下降。

3. 频率特性由于电感器本身的电抗和电阻，其在电路中的表现受到频率的影响。

因此电感器的频率特性也是其重要条件之一。

4. Q 值Q 值是电感器在某个特定频率下阻抗与电阻之比，也可以通过电感器的品质因数来计算。

Q 值是电感器重要参数之一，它可以分析电路中的频率响应、损耗及选择性等问题，因此也被称为质量因数。

电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。

1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。

1.2作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。

1.3单位电阻器的基本单位是欧姆，用希腊字母Ω表示。

在实际应用中，常常使用由Ω导出的单位，如千欧（k Ω），兆欧（MΩ）等。

2、分类电阻器种类繁多，形状各异，有多种分类方法。

2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。

滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。

2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。

2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。

如线绕电阻，精密合金箔电阻等。

2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。

薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。

2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。

碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。

插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。

2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。

2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。

一、电感
1.电感：即我们俗称的线圈。

2.种类极其表示方法：
3.电感的代号：在电路中一般用“L”表示电感。

4.电感的单位：亨利（H）、毫亨（MH）、微亨(UH). 换算关系：1H= 103 MH= 106 UH
5.电感的作用：滤波。

二、变压器
1.结构：由两个或多个电感线圈组成的电子元件。

2.变压器的作用：能将输给它的电压变换成另一种我们需要的电压输出给次级电路使用。

3.变压器的代号：在电路中一般用字母“T”表示。

4.变压器的表示方法：
1、变压器的种类：
按工作频率分为高频变压器（磁性天线）、中频变压器（中周）、低频变压器（火牛）。

2、变压器的单位：
同电感的单位相同为亨利（H）、毫亨（MH）、微亨(UH).
3、变压器的使用注意事项：
任何变压器在使用时都必须注意它的初次级引脚顺序,绝不能调换使用，否则将损害变压器或电路中的其他元器件，引起整个电路无效。

片式电感元器件片式电感元器件是一种常见的电子元器件，广泛应用于各种电子设备中。

它具有体积小、重量轻、高效率等优点，因此在现代电子技术领域中得到广泛关注和应用。

片式电感元器件的核心部件是由导体材料制成的线圈，其形状呈片状，因此得名。

片式电感元器件主要用于电路中对电流和磁场进行调节和过滤。

它能够在电路中产生感应电动势，从而实现对电流的调整。

同时，它还能够有效地抑制电磁干扰和滤波，提高电路的稳定性和可靠性。

片式电感元器件的工作原理与传统线圈电感元器件相似，但由于其特殊的结构和材料，使得其性能更加优越。

片式电感元器件具有较低的电阻和较高的电感值，能够在电子设备中实现更高的功率传输和更好的信号过滤效果。

同时，片式电感元器件还具有较低的损耗和较小的体积，能够满足现代电子设备对体积轻巧和高效率的要求。

在现代电子设备中，片式电感元器件被广泛应用于各种领域。

例如，在通信设备中，片式电感元器件能够有效地过滤信号中的杂波和噪声，提高通信质量和可靠性。

在电源供应模块中，片式电感元器件能够实现电流的稳定调节，提供稳定的电源输出。

在汽车电子领域，片式电感元器件能够实现对电动汽车电池的充放电控制，提高电动汽车的续航里程和使用寿命。

除了上述应用领域外，片式电感元器件还被广泛应用于电子产品中的其他模块，如功放、音响、数码产品等。

它能够实现对电流和信号的精确调节和过滤，提高电子产品的性能和稳定性。

值得一提的是，随着科技的不断发展，片式电感元器件的性能和应用领域也在不断拓展。

例如，近年来，随着无线充电技术的快速发展，片式电感元器件在无线充电设备中得到广泛应用。

它能够实现对电能的高效传输和转换，为无线充电设备提供稳定可靠的电源。

总之，片式电感元器件作为一种重要的电子元器件，在现代电子技术领域中发挥着重要的作用。

它的小巧、高效和可靠性使得其在各种电子设备中得到广泛应用。

随着科技的不断发展，相信片式电感元器件的性能和应用领域还会进一步拓展，为电子产品的发展提供更多可能性。

电子元器件系列知识--电感电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。

1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。

2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。

3 行线性线圈：用于和偏转线圈串联，调节行线性。

由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。

一般电感为5mh调节量大于+-10mh. 电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。

电感线圈的用途不同，所需的电感量也不同。

例如，在高频电路中，线圈的电感量一般为0.1uH—100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。

对振荡线圈要求较高，为o．2-o．5％。

对耦合线圈和高频扼流圈要求较低，允许10—15％。

对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50—300。

对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。

对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。

Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。

一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。

线圈的品质因数为：Q=ωL/R式中：ω——工作角频；L——线圈的电感量；R——线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。

电子设计根底关键元器件篇〔三〕：电感电感：当线圈通过电流后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵抗通过线圈中的电流。

我们把这种电流与线圈的互相作用关系称其为电的感抗，也就是电感，单位是“亨利〞〔H〕。

电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此互相绝缘，而绝缘管可以是空心的，也可以包含铁芯或磁粉芯，简称电感。

用L 表示，单位有亨利〔H〕、毫亨利〔mH〕、微亨利〔uH〕，1H=10^3mH=10^6uH。

一、电感器的作用与电路图形符号〔一〕电感器的电路图形符号电感器是用漆包线、纱包线或塑皮线等在绝缘骨架或磁心、铁心上绕制成的一组串联的同轴线匝，它在电路中用字母“L〞表示，上图是其电路图形符号，以下图是实物图。

〔二〕电感器的作用电感器的主要作用是对交流信号进展隔离、滤波或与电容器、电阻器等组成谐二、电感器的构造与特点电感器一般由骨架、绕组、屏蔽罩、封装材料、磁芯或铁芯等组成。

1．骨架骨架泛指绕制线圈的支架。

一些体积较大的固定式电感器或可调式电感器〔如振荡线圈、阻流圈等〕，大多数是将漆包线〔或纱包线〕环绕在骨架上，再将磁芯或铜芯、铜芯等装入骨架的内腔，以进步其电感量。

骨架通常是采用塑料、胶木、陶瓷制成，根据实际需要可以制成不同的形状。

小型电感器〔例如色码电感器〕一般不使用骨架，而是直接将漆包线绕在磁芯上。

空心电感器〔也称脱胎线圈或空心线圈，多用于高频电路中〕不用磁芯、骨架和屏蔽罩等，而是先在模具上绕好后再脱去模具，并将线圈各圈之间拉开一定间隔。

2．绕组绕组是指具有规定功能的一组线圈，它是电感器的根本组成部分。

绕组有单层和多层之分。

单层绕组又有密绕〔绕制时导线一圈挨一圈〕和间绕〔绕制时每圈导线之间均隔一定的间隔〕两种形式；多层绕组有分层平绕、乱绕、蜂房式绕法等多种。

3．磁芯与磁棒磁芯与磁棒一般采用镍锌铁氧体〔NX系列〕或锰锌铁氧体〔MX系列〕等材料，它有“工〞字形、柱形、帽形、“E〞形、罐形等多种形状，如右图所示。

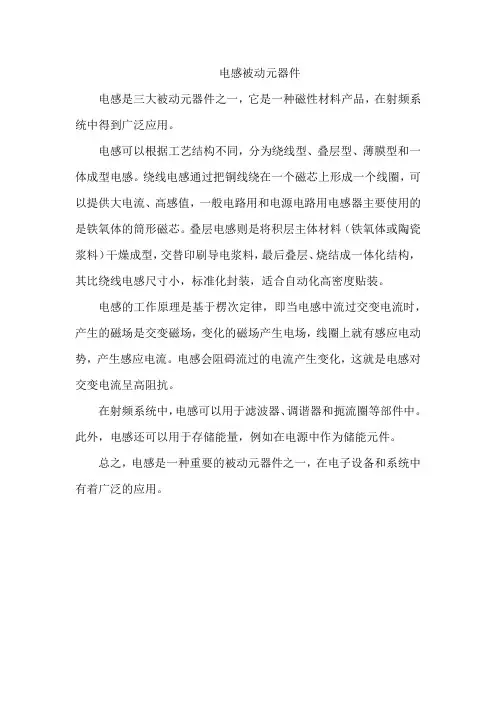

电感被动元器件
电感是三大被动元器件之一，它是一种磁性材料产品，在射频系统中得到广泛应用。

电感可以根据工艺结构不同，分为绕线型、叠层型、薄膜型和一体成型电感。

绕线电感通过把铜线绕在一个磁芯上形成一个线圈，可以提供大电流、高感值，一般电路用和电源电路用电感器主要使用的是铁氧体的筒形磁芯。

叠层电感则是将积层主体材料（铁氧体或陶瓷浆料）干燥成型，交替印刷导电浆料，最后叠层、烧结成一体化结构，其比绕线电感尺寸小，标准化封装，适合自动化高密度贴装。

电感的工作原理是基于楞次定律，即当电感中流过交变电流时，产生的磁场是交变磁场，变化的磁场产生电场，线圈上就有感应电动势，产生感应电流。

电感会阻碍流过的电流产生变化，这就是电感对交变电流呈高阻抗。

在射频系统中，电感可以用于滤波器、调谐器和扼流圈等部件中。

此外，电感还可以用于存储能量，例如在电源中作为储能元件。

总之，电感是一种重要的被动元器件之一，在电子设备和系统中有着广泛的应用。

电感元器件的计算公式电感元器件是电子电路中常见的被动元件之一，它具有储存能量的特性，常用于滤波、阻抗匹配、频率选择等电路中。

在实际电路设计中，我们经常需要对电感元器件进行计算，以确定其参数和特性。

本文将介绍电感元器件的计算公式及其应用。

一、电感元器件的基本概念。

电感是指导体中产生感应电动势的能力，通常用L来表示，单位是亨利（H）。

电感元器件通常由导体线圈或铁芯线圈构成，通过这些线圈的电流变化可以产生磁场，从而储存能量。

电感元器件在电路中的作用类似于惰性元件，它会阻碍电流的变化，从而在电路中产生一定的阻抗。

二、电感元器件的计算公式。

1. 电感的计算公式。

电感元器件的电感值可以通过以下公式进行计算：L = (N^2 μ A) / l。

其中，L为电感值（亨利），N为线圈匝数，μ为磁导率，A为线圈截面积，l为线圈长度。

2. 磁感应强度的计算公式。

磁感应强度B可以通过以下公式进行计算：B = μ H。

其中，μ为磁导率，H为磁场强度。

3. 磁场强度的计算公式。

磁场强度H可以通过以下公式进行计算：H = (N I) / l。

其中，N为线圈匝数，I为电流，l为线圈长度。

三、电感元器件的应用。

1. 电感元器件在滤波电路中的应用。

电感元器件在滤波电路中常用于去除电路中的高频噪声或杂频信号。

通过选择合适的电感元器件参数，可以实现对特定频率范围的信号进行滤波，从而提高电路的抗干扰能力。

2. 电感元器件在阻抗匹配电路中的应用。

电感元器件在阻抗匹配电路中可以起到匹配输入输出阻抗的作用，从而提高信号传输的效率。

通过合理设计电感元器件的参数，可以实现输入输出阻抗的匹配，从而减小信号传输过程中的能量损耗。

3. 电感元器件在频率选择电路中的应用。

电感元器件在频率选择电路中可以实现对特定频率信号的选择和放大。

通过合理选择电感元器件的参数，可以实现对特定频率范围的信号进行放大，从而实现频率选择的功能。

四、电感元器件的选型和设计注意事项。

电感是什么？电感diàngǎn[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。

也指利用此性质制成的元件什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。

一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。

当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。

（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。

电感的作用是什么?电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。

（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。

当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。

（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。

互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。

利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。

寄生电感寄生电感一半是在PCB过孔设计所要考虑的。

在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。

它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。

我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。

从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。

什么是电感?电感在电路中的作用原理及元
器件符号
1.电感（Inductor)是我们常见的磁性元器件之一，简洁说它在电路中主要是通过阻碍沟通电流的变化来实现其功能的。

2.电感在电子电路中通常用字母“L”来表示，其原理图中元器件符号如下：
常用电感图示
b.电感的基本结构介绍
电感线圈是由导线一圈靠一圈地绕在绝缘管上，导线彼此相互绝缘，而绝缘管可以是空心的，也可以由实心的铁芯或磁粉芯组成，下面以模压电感图片为例展现电感的基本构造。

c.电感的工作原理简述
线圈中通过沟通电流时,其四周将呈现出随时间而变化的磁力线.依据法拉弟电磁感应定律---磁生电来分析,变化的磁力线在线圈两端会产生感应电势,当感应电动势形成闭合回路时,此感应电势就要产生感应电流,由楞次定律知道感应电流所产生的磁力线总要力图阻挡原来磁力线的变化。

d.电感在电路的特点
通直流阻沟通(即：抱负的电感器对直流电流没有任何阻碍作用;对沟通电流随着频率的增加其阻碍作越来越明显）。

e.电感的主要作用
滤波（纹波及EMI消退）；
储能（开关电源和逆变电源中广泛使用）；谐振（收音机选频，LC振荡电路）；
陷波（高通或低通以及带通陷波电路）;。

电感元器件基础知识电感元器件是一种被广泛应用于电气电子领域的基础元器件，常见于各种电路中。

它是一种能将电能转化为磁能并存储的元器件，通过磁力作用实现对电流的变换以及对电压和信号的滤波等功能。

下面将介绍电感元器件的基础知识。

1.电感的基本概念电感是一种具有线圈结构的元器件，由导体绕制成的线圈组成。

当电流通过线圈时，会在线圈周围产生磁场。

根据法拉第电磁感应定律，传导电流的变化会产生感应电动势，而感应电动势又会阻碍电流的变化。

因此，电感具有储能和阻抗两方面的特性。

2.电感的结构和参数电感的结构主要由线圈、磁性材料和绝缘材料组成。

线圈可以由金属丝、导电纤维、铁芯等材料绕制而成，通过绝缘材料来隔离线圈与其他材料之间的直接接触，保证电感的正常工作。

磁性材料通常是一种软磁材料，如铁氧体或镍铁合金等，可以增强磁感应强度。

电感的参数有三个主要的物理量：电感值（L），电感系数（k）和电感的内阻（R）。

电感值表示电感对电流变化的阻碍程度，单位是亨利（H）。

电感系数是指线圈中磁场的强度与输入电流的关系，表示磁场的集中程度。

电感的内阻是电感元器件本身所带来的电阻，由线圈的电阻和铁芯的温度效应等因素综合决定。

3.电感的工作原理和应用电感的工作原理是通过磁感应线圈中的磁场，来改变电流的大小和方向。

当电感中有电流通过时，由于电流变化产生的磁场可以储存电能，然后这部分电能会继续对电流进行耦合，导致电流的变化速率减慢。

这种性质使得电感能够实现对电流的平滑、改变或者滤波等功能。

电感元器件在各种电路中有着广泛的应用。

在直流电源中，电感通过储存能量的方式，提供给电路中需要稳定电流的部分。

在交流电源中，电感可实现对电压和电流的变换，起到数电流的调整作用，并可以通过滤波电路去除电源中的杂波和噪声等。

此外，电感还常用于放大器、调制器、变压器、继电器等电子设备中，以实现信号的放大、调制和变压等功能。

4.电感的特性和选择其次，电感对于交流信号和直流信号有不同的工作特性。

电感器元器件的功能及原理
电感器是重要的电子元器件,其常见的功能和工作原理概括如下:
1. 电感元件
电感元件可以存储磁场能量,其阻抗随频率变化,可用于滤波、谐振、匹配电路。

2. 互感元件
互感器利用电磁感应产生互相耦合的电感,可用于变压、隔离、变频等电路。

3. 电感传感器
基于电感变化检测物理量的传感器,如线圈位移传感器、金属检测传感器等。

4. 感应和自感应
外部磁场改变通过磁通对电感器产生感应电动势,自感应为电流变化感应自身。

5. stored能量
电感存储的能量靠磁场,与电流平方成正比。

断电时发生自感应产生电压。

6. 谐振电路
电容和电感可构成谐振电路,在一定频率产生振荡和放大作用。

7. 串联和并联
串联电感总电感为各支路电感之和;并联电感的总电导数为各支路电导数之和。

8. 铁磁质料
电感器利用磁铁、铁氧体、铁氧体等铁磁材料增强电感效应和储能效率。

电感元件是电路设计中不可或缺的基础元件。
