ad中基本元器件符号基本元器件是构成电子电路的基本组成部分,它们具有特定的电气和物理特性。
这些元器件通常用符号来简化表示,使得电路图看起来更加清晰和易于理解。
在下面的内容中,将介绍一些常见的基本元器件符号,包括电阻、电容、电感、二极管、晶体管和集成电路。
1. 电阻 (R):电阻是一种将电流限制在电路中的元器件,用来控制电流的大小。
它的符号通常是一个平行的横线,两端连接有一个箭头表示流过电阻的电流方向。
2. 电容 (C):电容是一种存储电荷的元器件,由两个电极和介质构成。
它的符号通常是两个平行的线段,代表电容的两个电极,而两个线段之间的空隙表示电容的介质。
3. 电感(L):电感是一种储存电能的元器件,由导体线圈构成。
它的符号通常是一个带有两个或多个曲线的线圈,表示导体的线圈结构。
4. 二极管 (D):二极管是一种具有单向导电性的元器件,能够使电流在一个方向上流通,而在另一个方向上则截止。
它的符号通常是一个三角形,其中一条边直线表示正极,另一条弯曲的边表示负极。
5. 晶体管 (T):晶体管是一种用于放大和控制电流的元器件,通常由三个区域组成:基区、发射区和集电区。
它的符号通常是三个相连的箭头,代表不同的区域。
6. 集成电路 (IC):集成电路是一种将多个元器件集成到一个芯片上的元器件,用于实现复杂的功能。
它的符号通常是一个长方形,内部包含有不同的组件,如晶体管、电容和电阻。
除了上述基本元器件符号外,还有一些其他常见的符号也需要了解:7. 电源:电源通常用线段表示,可以是直流电源、交流电源或电池。
8. 地线:地线是连接电路和大地的导线,通常用一条平行线段表示。
9. 信号源:信号源的符号通常是一个圆圈,代表产生电信号的源头。
10. 开关:开关的符号通常是一个带有断开或闭合状态的线段。
这些基本元器件符号可以通过标准化的符号图表来表示,以便在设计和分析电子电路时可以更加清晰和准确地理解。
通过熟悉这些符号,人们能够更好地理解电路图,并进行电子电路的设计、分析和故障排除等工作。
电路各类知识点总结一、基本电路元件及其特性1. 电阻电阻是电路中常见的元件,用于限制电流的流动。
电阻的单位是欧姆(Ω),常用的符号是R。
通常情况下,电阻的大小可以通过欧姆表来测量。
电阻的大小与材料、尺寸和温度有关,常见的电阻主要有固定电阻和可变电阻两种类型。
2. 电容电容是电路中另一种常见的元件,用于储存电荷。
电容的单位是法拉(F),常用的符号是C。
电容的大小取决于电容器的材料和尺寸,通常可以通过万用表来测量。
电容器的两端之间存在电压,当电压改变时,电容器中的电荷也会改变。
3. 电感电感是电路中储存能量的元件,用于产生感应电动势。
电感的单位是亨利(H),常用的符号是L。
电感的大小取决于线圈的结构和材料,通常可以通过万用表或LCR表来测量。
4. 二极管二极管是一种具有非线性特性的元件,用于将电流限制在一个方向上流动。
二极管通常有正负两个极性,其中正极端称为阳极,负极端称为阴极。
二极管可以分为正向导通和反向截止两种状态。
5. 晶体管晶体管属于半导体器件,是电子器件中最重要和最基本的器件之一,用于信号放大和开关控制。
晶体管通常具有三个电极,分别为发射极、基极和集电极。
晶体管有不同的类型,包括NPN型、PNP型和场效应晶体管等。
6. 集成电路集成电路是将多种电子元件集成在一起的器件,可以实现诸如逻辑运算、信号处理等功能。
集成电路有数字集成电路和模拟集成电路之分,其中数字集成电路主要用于数字信号处理,模拟集成电路主要用于模拟信号处理。
二、电路分析及定律1. 基尔霍夫定律基尔霍夫定律是电路分析中最基本的定律之一,包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律指出在电路中,任意节点的电流总和等于零。
基尔霍夫电压定律指出在电路中,沿着闭合回路的电压总和等于零。
2. 电阻电路分析电阻电路是电路中最简单的一种类型,一般由电阻元件组成。
对于电阻电路的分析,可以利用欧姆定律和基尔霍夫定律等方法进行计算,求解电路中的电流和电压等参数。
电路元件电阻电容和电感的作用和特性电路元件电阻、电容和电感是电路中常见的三种基本元件,它们各自具有不同的作用和特性。
在本文中,我将详细讨论这三种元件的作用和特点。
1. 电阻(Resistor)电阻是电路中最常见的元件之一。
它的作用是限制电流的流动,阻碍电流通过的能力。
电阻器的电阻值用欧姆(Ω)表示,可以根据需要选择合适的电阻值来控制电路的电流。
电阻对电流有以下影响:- 限制电流大小:电阻通过电功率将电能转化为热能,并限制了电流的流动。
当电阻值增加时,电路中的电流减小,反之亦然。
- 控制电路电压:通过欧姆定律,我们知道电压等于电流乘以电阻,因此可以通过选择适当的电阻值来控制电路的电压。
电阻的特性包括:- 热稳定性:电阻器的电阻值在一定的温度范围内是稳定的,不会因温度的变化而发生明显的变化。
- 精确性:电阻器的电阻值可以根据需要设计和制造,具有较高的精确度。
2. 电容(Capacitor)电容是一种具有存储电荷能力的元件。
它由两个导电板和介质组成,通过存储电荷来储存电能。
电容对电流有以下影响:- 存储和释放电荷:电容器可以存储电荷,并在需要时释放。
当电容器充电时,电流会流向电容器并使之充电;当电容器放电时,储存的电荷流回电路。
电容的特性包括:- 存储能力:电容器的储能能力取决于电容值和电压。
较大的电容值和电压可以存储更多的电荷和储存更多的电能。
- 频率依赖性:电容的容抗(阻抗)随频率的变化而变化。
在低频情况下,电容器的容抗较大;而在高频情况下,容抗较小。
3. 电感(Inductor)电感是一种具有储存磁场能力的元件。
它由线圈或线圈的组合构成,通过改变电流来储存和释放磁场能量。
电感对电流有以下影响:- 储存和释放磁场能量:当电流通过电感时,它会储存磁场能量,并在电流变化或断开电路时释放。
电感的特性包括:- 自感性:电感器对电流的变化具有自感应作用,即当电流变化时,会产生电势变化,阻碍电流的变化。
这是由电感器内部的自感效应引起的。
电路中的电阻电容和电感有哪些基本特性电路中的电阻、电容和电感是电路中常见的三种基本元件,它们具有各自独特的特性。
本文将就电路中的电阻、电容和电感的基本特性进行探讨。
一、电阻的基本特性电阻是指电路中抵抗电流流动的元件,常用单位是欧姆(Ω)。
以下是电阻的基本特性:1. 阻值(电阻大小):电阻的阻值表示电阻对电流的阻碍程度,阻值越大,电流通过的越困难。
2. 电压-电流关系:根据欧姆定律,电阻元件的电压和电流之间存在线性关系,即V=IR,其中V表示电压,I表示电流,R表示电阻。
3. 功率消耗:当电流通过电阻时,电阻元件会发生功率消耗,功率的大小与电压和电流的乘积成正比。
4. 发热特性:由于电阻发生功率消耗,因此在高电流通过时会发热,需要特别注意散热问题。
二、电容的基本特性电容是储存电荷的元件,常用单位是法拉(F)。
以下是电容的基本特性:1. 电容量(容值大小):电容的容值表示其储存电荷的能力,容值越大,电容器储存电荷的能力越强。
2. 充放电过程:电容器可以通过连接电源进行充电,当电容器充满电荷后,可以通过放电过程释放电荷。
3. 电压-电荷关系:电容器上的电压与其带有的电荷量之间呈线性关系,电容器的电压随电荷量的增加而增加。
4. 频率特性:电容器对不同频率的交流信号具有不同的阻抗,对低频信号直流响应较好,对高频信号表现出较高的阻抗。
三、电感的基本特性电感是储存磁能的元件,常用单位是亨利(H)。
以下是电感的基本特性:1. 电感量(感值大小):电感的感值表示其储存磁能的能力,感值越大,电感器储存磁能的能力越强。
2. 反应速度:电感器对电流的变化有一定的惯性反应,即不会立即改变电流强度,具有瞬态特性。
3. 频率特性:电感器对交流信号的阻抗与频率有关,对高频信号表现出较高的阻抗,对低频信号直流响应较好。
4. 电感耦合:电感可以通过互感耦合方式将信号传递到其他电路中,实现信号的耦合与隔离。
综上所述,电路中的电阻、电容和电感是具有不同特性的基本元件。
常用电子元器件识别一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / 10-2 ±10金色 / 10-1 ±5黑色 0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色 8 108 /白色 9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
电路基础总结知识点电路基础知识是电子工程、电气工程等相关专业学生必须掌握的基础内容。
本文将从电路的基本概念、基本元件、基本定律、基本原理及常见电路类型等方面进行总结。
一、电路的基本概念1. 电路的定义:电路是指电器件按照一定的连接方式,形成能够传输电流的结构。
2. 电路的分类:根据电流的传输方式,电路可分为直流电路和交流电路;根据连接方式,电路可分为串联电路、并联电路和混合电路。
3. 电路的基本参数:电路的基本参数包括电压、电流、电阻、功率等。
4. 电路的基本元件:电路中的基本元件包括电源、电阻、电容和电感等。
二、电路的基本元件1. 电源:电路中提供电流的设备称为电源,通常分为直流电源和交流电源。
2. 电阻:电阻是电路中最基本的元件之一,用来限制电流的大小。
3. 电容:电容是能够储存电荷的元件,具有储存电荷的能力。
4. 电感:电感是具有储存能量的元件,其作用是通过互感作用储存电磁场能量。
三、电路的基本定律1. 基尔霍夫定律:基尔霍夫定律包括基尔霍夫电压定律和基尔霍夫电流定律,用来描述电路中电压和电流的分布规律。
2. 欧姆定律:欧姆定律是电路理论中最基本的定律,描述了电压、电流和电阻之间的关系。
3. 马克斯韦尔方程组:马克斯韦尔方程组是描述电磁场的动力学规律的方程组,可用来描述电磁场中电荷和电流的分布情况。
四、电路的基本原理1. 超定原理:超定原理是指当电路中的支路电阻大于等于零时,支路电流等于零;当支路电压等于零或支路无电压源时,支路电压等于零。
2. 叠加原理:叠加原理是指一个线性电路中多个电压或电流的叠加效应等于每个电压或电流分别作用时的效应之和。
3. 置换原理:置换原理是指在电路中可以用一个等值的电路代替另一个电路而不改变电路的原有特性。
五、常见电路类型1. 直流电路:直流电路是指电流方向保持不变或变动很小的电路,主要包括串联电路和并联电路。
2. 交流电路:交流电路是指电流方向不断变化的电路,主要包括谐振电路、滤波电路和功率电路等。
电路基本元件R,C,L(电阻,电容,电感)介绍

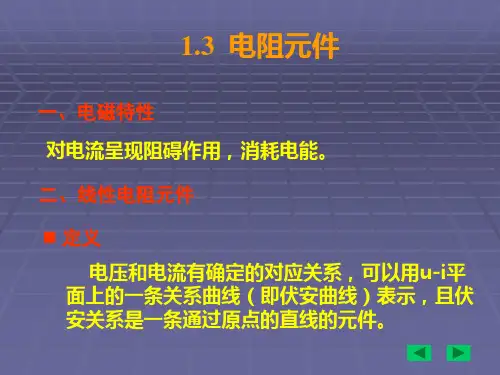

1.电阻元件
电阻是表征电路中电能消耗的理想元件。
一个电阻器有电流通过后,若只考虑它的热效应,忽略它的磁效应,即成为一个理想电阻元件。
电阻元件的图形符号如图1-16所示。
图中电压和电流都用小写字母表示,表示它们可以是任意波形的电压和电流。
图1-16中,u和i
的参考方向相同,根据欧姆定律得出
即电阻元件上的电压和与通过的电流成线性关系,两者的比值是一个大于零的常数,称为这一部分电路的电阻,单位是欧姆(Ω)。
在直流电路中,电阻的电压与电流的乘积即为电功率,单位是瓦(W)。
在t时间内消耗的电能为W=Pt。
W的单位是焦[耳](J),工程上电能的计量单位为千瓦∙小时(kW∙h),1千瓦∙小时即1度电,1度电与焦的换算关系为1kW∙h=3.6×106J。
这些电能或变成热能散失于周围的空间,或转换成其他形态的能量作有用功了。
因此,电阻消耗电能的过程是不可逆的能量转换过程。
2.电容元件
电容是用来表征电路中电场能储存这一物理性质的理想元件。
图1-17是一电容器,当电路中有电容器存在时,电容器极板(由绝缘材料隔开的两个金属导体)上会聚集起等量异号电荷。
电压u越高,聚集的电荷q就越多,产生的电场越强,储存的电场能就越多。
q与u的比值为C=q/u。
C称为电容。
式中,q的单位为库[仑](C);u的单位为伏[特](V);C的单位为法[拉](F)。
由于法[拉]的单位太大,工程上多用微法( F)或皮法(pF),它们的换算关系为
1F=10-6pF,1pF=10-12F。
当极板上的电荷量q或电压u发生变化时,在电路中就要引起电流流过。
其大小为
(1-5)
上式是在u和i的参考方向相同的情况下得出的,否则要加负号。
图1-16 电阻元件图1-17 电容元件
当电容器两端加恒定电压时,则由上式可知i=0,电容元件相当于开路。
将式(1-5)两边积分,便可得出电容元件上的电压与电路中电流的一种关系式,即
(1-6)
式(1-6)中,u0是初始值,即在t=0时电容元件上的电压。
若u0=0或q0=0,则
(1-7)
如将式(1-5)两边乘上u,并积分之,则得
(1-8)
这说明当电容元件上的电压增加时,电场能量增大,在此过程中,电容元件从电源取用能量(充电),式(1-8)中的Cu2就是电容元件极板间的电场能量。
当电压降低时,则电场能量减小,即电容元件向电源放还能量(放电)。
一般的电容器除有储能作用外,也会消耗一部分电能,这时,电容器的模型就必须是电容元件和电阻元件组合,由于电容器消耗的电功率与所加的电压直接相关,因此其模型应是两者的并联组合。
3.电感元件
电感是用来表征电路中磁场能储存这一物理性质的理想元件,例如当电路中有电感器(线圈)存在时,电流通过线圈会产生比较集中的磁场,因而必须考虑磁场能储存的影响。
在图1-18(a)中,设线圈的匝数为N,电流i通过线圈而产生的磁通为Ф,两者的乘积(ψ=NФ)称为线圈的磁链,它与电流的比值L=Ψ/i称为电感器(线圈)的电感。
式中,ψ和Ф的单位为韦[伯](Wb);i的单位为安[培](A);L的单位为亨[利](H)。
图1-18 电感
如果线圈的电阻很小,则可以忽略不计,该线圈便可用图1-18(b)所示的理想电感元件来代替。
当线圈中的电流变化时,磁通和磁链将随之变化,将会在线圈中产生感应电动势。
在规定e的参考方向与磁场线的方向符合右手螺旋定律时,感应电动势e可以用下式计算
因此,在图1-18中,关联参考方向规定:u与i的参考方向一致,i与e的参考方向都与磁场线的参考方向符合右手螺旋定则,因而i与e的参考方向也应该一致。
在此规定下,便得到了电感中感应电动势的另一种计算公式,即
又因为
(1-9)
此即电感元件上的电压与通过的电流的关系式。
当线圈中通过不随时间而变化的恒定电流时,由式(1-9)可知,其上电压为零,电感元件可视为短路。
将式(1-9)两边积分,便可得出电感元件上的电压与电流的关系式,即
(1-10)
式中,是初始值,即在t=0时电感元件中通过的电流,若=0,则
最后讨论电感元件中的能量转换问题。
如将式(1-9 )两边乘上i,并积分之,则得
(1-11)
这说明当电感元件中的电流增大时,磁场能量增大;在此过程中电能转换为磁能,即电感元件从电源取用能量。
当电流减小时,磁场能量转换为电能,即电感元件向电源放还能量。
