电感元件的认识

电感的识别与检测方法电感是一种重要的电子元件，广泛应用于各种电路中。

在实际应用中，正确识别和检测电感的参数是非常重要的，本文将介绍电感的识别与检测方法。

一、电感的识别方法1. 通过外观进行识别通常情况下，通过外观可以初步判断一个元件是否为电感。

一般来说，电感外形较小，有铁芯或不锈钢桶等结构，表面包覆绝缘层或漆包线。

而其他元件如电容、二极管等则没有这些特征。

2. 通过标记进行识别在现代工业生产中，大多数电子元器件都会在外壳上打上标记以便于辨认。

对于标准化的电感来说，它们通常会在外壳上标注着其参数信息，如品牌、型号、规格等。

因此，在购买或使用时可以根据这些信息来确定其类型和参数。

3. 通过测试进行识别如果以上两种方法无法确定一个元件是否为电感，则需要进行测试。

可以使用万用表或LCR表来测试元件的阻抗值和频率响应曲线等参数信息。

如果阻抗值随频率变化呈现出“L”形，则可以确认该元件为电感。

二、电感的检测方法1. 使用LCR表进行检测LCR表是一种专门用于测试电感、电容和电阻等元件参数的仪器。

使用时，将待测元件连接到LCR表上，设置相应的测试参数后进行测试。

通过测试结果可以确定该元件的参数信息，如电感值、品质因数等。

2. 使用示波器进行检测示波器是一种用于显示信号波形的仪器，也可以用于检测电感。

将待测元件连接到示波器上，再接入一个信号源产生一个频率为几十赫兹到几千赫兹的正弦波信号。

通过观察示波器显示出来的波形特征，可以确定该元件是否为电感，并且可以计算出其参数信息。

3. 使用磁场探头进行检测磁场探头是一种专门用于检测磁场强度和方向的仪器。

在使用时，将待测元件放置在探头附近，并设置相应的测试参数后进行测试。

通过测试结果可以确定该元件是否为电感，并且可以计算出其参数信息。

综上所述，通过外观、标记和测试等方法可以初步判断一个元件是否为电感，并且通过LCR表、示波器和磁场探头等仪器可以确定其参数信息。

在实际应用中，正确识别和检测电感的参数非常重要，可以避免因电感参数不匹配而引起的电路故障和性能下降等问题。

电感器基础知识电感器，这个小玩意儿在电路世界里可有着大作用呢。

你要是把电路看成一个小小的城市，那电感器就像是城市里的交通警察，指挥着电流这个调皮的小市民呢。

电感器是用绝缘导线绕制而成的电磁感应元件。

你看那绕来绕去的导线，就像盘山公路一样，电流在这“公路”上跑的时候，可就不是那么顺畅喽。

电感器有一种神奇的特性，就是它会阻碍电流的变化。

这就好比一个习惯了慢吞吞走路的人，你突然让他跑起来，他肯定是不乐意的，得有个适应的过程。

电流想要快速变化的时候，电感器就会站出来说：“嘿，小家伙，慢着点，你不能一下子就变了呀。

”咱们来聊聊电感器的工作原理吧。

当电流通过电感器的时候，会在它周围产生磁场。

这磁场就像一个神秘的魔法圈，紧紧地和电流联系在一起。

要是电流想增大，这个磁场就会像一个大手，拉住电流，不让它那么轻易地变大；要是电流想减小呢，磁场又会像一个推力，不让电流一下子就跑得没影了。

这是不是很有趣？就像两个人在拔河，磁场和电流之间也有着这样一种互相拉扯的关系。

那电感器在实际生活中有啥用呢？可多着呢！在收音机里就有它的身影。

收音机想要接收到各种电台的信号，就像是从一群叽叽喳喳的小鸟里分辨出不同的歌声一样困难。

电感器在这儿就起到了一个筛选的作用，它只让特定频率的信号通过，就像一个严格的门卫，只放行那些带着正确“通行证”（频率）的信号。

还有在电源电路里，电感器可以把那些捣乱的交流电里的杂波给过滤掉，让电源输出的直流电更加纯净。

这就好比把一杯混着沙子的水过滤成清澈的水一样。

你知道怎么判断一个电感器的好坏吗？这就有点像给一个人做体检。

我们可以用万用表来测一测它的电阻值。

如果电阻值特别小或者特别大，那这个电感器可能就有点毛病了。

正常情况下，它应该有一个合适的电阻值，就像一个健康的人各项指标都在正常范围内一样。

不过要注意哦，不同类型的电感器，它的正常电阻值范围也是不一样的，就像不同年龄段的人健康指标有差异一样。

在选择电感器的时候，也要考虑很多因素呢。

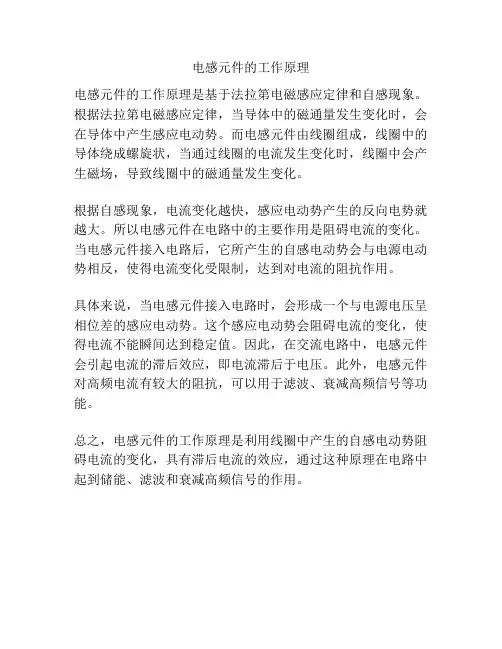

电感元件的工作原理
电感元件的工作原理是基于法拉第电磁感应定律和自感现象。

根据法拉第电磁感应定律，当导体中的磁通量发生变化时，会在导体中产生感应电动势。

而电感元件由线圈组成，线圈中的导体绕成螺旋状，当通过线圈的电流发生变化时，线圈中会产生磁场，导致线圈中的磁通量发生变化。

根据自感现象，电流变化越快，感应电动势产生的反向电势就越大。

所以电感元件在电路中的主要作用是阻碍电流的变化。

当电感元件接入电路后，它所产生的自感电动势会与电源电动势相反，使得电流变化受限制，达到对电流的阻抗作用。

具体来说，当电感元件接入电路时，会形成一个与电源电压呈相位差的感应电动势。

这个感应电动势会阻碍电流的变化，使得电流不能瞬间达到稳定值。

因此，在交流电路中，电感元件会引起电流的滞后效应，即电流滞后于电压。

此外，电感元件对高频电流有较大的阻抗，可以用于滤波、衰减高频信号等功能。

总之，电感元件的工作原理是利用线圈中产生的自感电动势阻碍电流的变化，具有滞后电流的效应，通过这种原理在电路中起到储能、滤波和衰减高频信号的作用。

电子元件简介：电阻、电容和电感的特点和应用电子元件是电子电路中不可缺少的组成部分，其中电阻、电容和电感是最基础的三种元件。

本文将详细介绍电阻、电容和电感的特点和应用，并按以下步骤进行阐述：1. 电阻的特点和应用电阻是电子元件中最常见的一种，它是用来限制电流流动的元件。

电阻的特点主要有：1.1 电阻的单位是欧姆（Ω），用来表示电阻对电流的阻碍程度。

1.2 电阻的阻值可以通过颜色环标识法来判断，不同颜色的环组合代表不同的阻值。

1.3 电阻根据功率的大小可以分为小功率电阻和大功率电阻。

1.4 电阻可以用于限制电流、分压和电流检测等方面。

1.5 电阻在模拟电路、数字电路和电源电路中都有广泛的应用。

2. 电容的特点和应用电容是一种储存电荷的元件，其特点如下：2.1 电容的单位是法拉（F），用来表示电容器储存电荷的能力。

2.2 电容的容值大小可以通过标注在电容器上的数值来表示，如1μF表示容值为1微法拉。

2.3 电容器根据结构可以分为固定电容和可变电容。

2.4 电容器可以用来储存能量、滤波和交流电路的相位移动等方面。

2.5 电容在无线电通信、电源滤波和音频放大器等领域都有广泛的应用。

3. 电感的特点和应用电感是一种储存能量的元件，其特点如下：3.1 电感的单位是亨利（H），用于表示电感器存储能量的能力。

3.2 电感器的大小可以通过其自感系数来表示，其数值与线圈的结构、材料和匝数等因素有关。

3.3 电感器可以分为固定电感器和可变电感器。

3.4 电感器可以用于储能、滤波和频率选择等方面。

3.5 电感器在无线电通信、电源电路和磁复合材料等领域都有重要的应用。

综上所述，电阻、电容和电感都是电子元件中不可或缺的组成部分，它们各自具有特点和应用。

了解这些元件的特点并正确应用，有助于我们更好地设计和搭建电子电路，推动科技的发展。

电感定义公式
电感是指导体中导电电流时发生的磁场与电流的比值。

电感可以
用公式表示为L = Φ / I，其中L代表电感，Φ代表磁通，I代表电流。

电感是电路中非常重要的元件之一，它广泛应用于电子、通信、
控制等领域。

电感的作用是储存磁能，并且具有过滤、稳压、隔离等
功能，可以防止电路中出现因电压或电流突变而造成的损坏。

电感一般分为铁芯电感和空芯电感两种。

铁芯电感的磁路是环形，通电后磁通会集中在铁芯中，使得电感值增大，但对高频电流的阻抗
较低，适合用于低频电路。

空芯电感则是将导线绕成线圈形，经常用
于高频电路，其特点是电感值小，但阻抗较高。

在电路设计中，根据电路的工作要求，需要选择合适的电感，并
且对其进行合理的配置和串、并联。

在应用电感时，还需要注意一些
技术问题，如调整电感值、防止电感过热等。

总之，对于电路的正常运行以及电子产品的开发和制造，对电感
的认识和应用是非常重要的，它对于整个电路的稳定性、可靠性以及
电子产品的质量起到至关重要的作用。

电感元件的特点电感元件是一种常见的电子元件，它在电路中起到储存和释放电能的作用。

电感元件的特点有以下几个方面：1. 电感元件具有储能和释能的能力。

当通过电感元件的电流发生变化时，它会产生磁场并储存电能。

当电流停止或改变方向时，磁场会产生电流并释放储存的电能。

这种能够储存和释放电能的特性使得电感元件在电路中具有重要的作用。

2. 电感元件对交流电有很好的阻抗特性。

电感元件对交流电的阻抗随着频率的增加而增加，这是由于电感元件的磁场对频率较高的交流电有更强的阻碍作用。

因此，电感元件可以用来控制电路中的交流电流，例如用来滤除高频噪声。

3. 电感元件对直流电有较低的阻抗特性。

直流电经过电感元件时，由于直流电的频率为零，磁场对直流电的阻碍作用也为零，所以电感元件对直流电的阻抗较低。

这使得电感元件在电路中可以用来阻断直流电的流动，例如用来控制电路中的开关。

4. 电感元件具有自感现象。

当电感元件中的电流发生变化时，它会产生感应电动势，这个现象被称为自感现象。

自感现象使得电感元件在电路中起到了限制电流变化的作用，可以用来稳定电路中的电流。

5. 电感元件的电感值可以调节。

电感元件的电感值可以通过改变元件的结构或材料来调节。

通过调节电感元件的电感值，可以改变电路中的电流和电压的关系，从而实现对电路性能的调节。

在实际应用中，电感元件广泛应用于电源、通信、电子设备等领域。

例如，电感元件可以用来滤除电路中的噪声，提高通信质量；还可以用来构造振荡电路，产生稳定的信号；此外，电感元件还可以用来构造电源滤波器，提供稳定的电源电压。

总结起来，电感元件具有储能和释能的能力，对交流电有很好的阻抗特性，对直流电有较低的阻抗特性，具有自感现象，电感值可以调节。

这些特点使得电感元件在电子领域中具有重要的应用价值，并且在电路设计和电子设备制造中发挥着重要的作用。

电感元件的类型
电感元件是一种被广泛应用于电子电路中的被动元件，其主要作用是存储磁场能量，并抑制高频电流。

根据其种类和用途，电感元件可以分为以下几种类型：
1. 线圈电感器：线圈电感器是一种将导线绕成线圈的电感元件，其主要作用是通过磁场耦合来传递信号或做功。

线圈电感器的种类包括空心线圈电感器、铁芯线圈电感器、多层线圈电感器等。

2. 铁氧体电感器：铁氧体电感器是一种利用铁氧体材料的特性来制作的电感元件，其特点是具有高质因数、高电感、高品质因数和低损耗等优点，广泛应用于高频电路中。

3. 电感变压器：电感变压器是一种将电流转换成磁场再转换回电流的电感元件，其主要作用是将一个电压变为另一个电压，或将一个电流变为另一个电流。

电感变压器的种类包括单相变压器、三相变压器、自耦变压器等。

4. 电感滤波器：电感滤波器是一种利用电感元件的低通滤波特性来滤除高频杂波的电路，其主要作用是将需要的信号从杂波中分离出来。

电感滤波器的种类包括LC滤波器、LCL滤波器、PI滤波器等。

总之，电感元件在电子电路中有着广泛的应用，不同类型的电感元件在不同的电路中扮演着不同的角色，为电子电路的正常运行提供了关键的支持。

- 1 -。

电感元器件的计算公式电感元器件是电子电路中常见的被动元件之一，它具有储存能量的特性，常用于滤波、阻抗匹配、频率选择等电路中。

在实际电路设计中，我们经常需要对电感元器件进行计算，以确定其参数和特性。

本文将介绍电感元器件的计算公式及其应用。

一、电感元器件的基本概念。

电感是指导体中产生感应电动势的能力，通常用L来表示，单位是亨利（H）。

电感元器件通常由导体线圈或铁芯线圈构成，通过这些线圈的电流变化可以产生磁场，从而储存能量。

电感元器件在电路中的作用类似于惰性元件，它会阻碍电流的变化，从而在电路中产生一定的阻抗。

二、电感元器件的计算公式。

1. 电感的计算公式。

电感元器件的电感值可以通过以下公式进行计算：L = (N^2 μ A) / l。

其中，L为电感值（亨利），N为线圈匝数，μ为磁导率，A为线圈截面积，l为线圈长度。

2. 磁感应强度的计算公式。

磁感应强度B可以通过以下公式进行计算：B = μ H。

其中，μ为磁导率，H为磁场强度。

3. 磁场强度的计算公式。

磁场强度H可以通过以下公式进行计算：H = (N I) / l。

其中，N为线圈匝数，I为电流，l为线圈长度。

三、电感元器件的应用。

1. 电感元器件在滤波电路中的应用。

电感元器件在滤波电路中常用于去除电路中的高频噪声或杂频信号。

通过选择合适的电感元器件参数，可以实现对特定频率范围的信号进行滤波，从而提高电路的抗干扰能力。

2. 电感元器件在阻抗匹配电路中的应用。

电感元器件在阻抗匹配电路中可以起到匹配输入输出阻抗的作用，从而提高信号传输的效率。

通过合理设计电感元器件的参数，可以实现输入输出阻抗的匹配，从而减小信号传输过程中的能量损耗。

3. 电感元器件在频率选择电路中的应用。

电感元器件在频率选择电路中可以实现对特定频率信号的选择和放大。

通过合理选择电感元器件的参数，可以实现对特定频率范围的信号进行放大，从而实现频率选择的功能。

四、电感元器件的选型和设计注意事项。
