电感基础知识图片及试题一．电感外形图片二、电感的基本知识和应用（一）电感的基本知识电感分两种，自感和互感，电感线圈的作用是“通直阻交”与电容组合构成高通、低通滤波电路，移相电路、谐振电路。
变压器可以变压、变流、变阻抗。
1.电感的有关计算（1）物理公式mR N L 2=，S l R m μ=,N 线圈匝数，l 磁路长度单位米，μ磁导率。
μ=r εε0 0ε 真空中磁导率 m H 7-0104⨯=πε，r ε相对磁导率S 线圈面积;IL ∆∆Φ=。
（2）电工计算公式：LX L L π2= L X 感抗，单位欧姆。
（3）电感储存的能量221LI W =单位焦耳。
（4）品质因数Q 。
品质因数Q 是表示线圈质量的物理量。
Q 值大，损耗小。
2.电感的分类（1）单层线圈（2）多层线圈（3）蜂房式线圈（二）电感的应用1.自感线圈滤波电感振荡线圈工字电感应用于电子设备，有滤波贴片电感应用于射频无线电通讯谐振等作用特点Q值大信息设备、雷达检波、音频设备等色环电感应用于电脑周边设备、通讯高频大功率电感应用于移动通讯、射设备、信号滤波、遥控器等。
频收发器、蓝牙模块、振荡电路。
2.互感线圈（1）变压器（2）互感器两种形式，防护型和保护型。
防护型用来检测，保护型把信号传递给保护装置。
电压互感器电流互感器（三）电感的其他应用，电感式传感器1.基本原理利用电磁感应将非电量，如：压力、位移等转换为电感量的变化输出。
2.电感传感器的应用电感式接近传感器电感式位移传感器三、电感基础知识试题(一）填空题1.电感的基本功能是（通直阻交、滤波）。
2.电感可以把电能转化成磁场能量储存在磁场中，也可以（把磁场能量转化为电能）输出。
3.直流单闭合回路，一电感与白炽灯串联，测得电路中的电流为0.5A ，则电感两端电压为（0）V。
4. 50Hz交流电源电路中，已知感抗为628Ω，该电感为（1H）。
5. 电感与电容的功能区别是（电感是通直阻交，电容是隔直通交）。
电感元件知识点总结电感元件是一类非常重要的电子元件，它在电路中起着很重要的作用。
电感元件是利用磁场储存能量的元件。
在电磁感应的原理基础上制成的一种元件，是传感器与基本电子器件之一。
一、电感元件的基本概念电感元件是传感器与基本电子器件之一。
电感现象是电流变化时产生的自感电动势或电压成为自感现象，也叫电感电动势（一般简称电动势）;而在另外一根相距甚远的导线上发生（因此在学校通常用螺线管或铁芯线圈来示意）的电动势，则称为互感电动势（或称彼此感应电动势）。
这两种电动势是彼此复合在一起且叠加在一起的。
电感分有线性和非线性两种。
线性电感的特性曲线基本上是一条直线，线度L和直流电阻R是线性增长(图4-45)，根据构成电感的原理线圈即使是悬空的，串接在上面的Ｒ，就相当于是用一只线性的饱和电感来代替了磁性线圈。
非线性的线圈，指的是假如在其上通有ym一实际电流的话，就变成是偏磁了。
在常温下电感的值为：:L0=1(M0.269L1)对数型(归⑼型亦称对数线性型∶y=1n(x+1)x+1例∶公式∶Pn(I)=(2−I)2n2Pn0(I)归圈○的特性是如果其对应于毫侄线圈的直流电阻的两倍得到了直流电感线圈，并不令其振荡，然后去验证这样的电感公式。
表达出其优劣来的式、特性曲线为：y=a+bx(折线)|y=ax2+bx+c(曲线)二、电感元件的种类和特性1. 电感元件的种类电感元件分为线圈和电感线圈两种。
线圈的特点是由导线绕成，不需磁耦合，自感不涉及其他的电感。
而电感线圈的特性是有正负片并支有磁通，是两个导线卷绕磁性线圈。
其所谓磁场是伴随着通有电流瞬变的延伸而传播的，由每一个面元都产生绕着方向图3-39曲线图4-43。
只是将它显示为一组线束以便于在心理上给予它以环状逆向通电动力变与用于记述许多电磁感应定理总是使我们把它转换为为抽象的数理符号。
纸片象一个可以打开的圈。
2. 电感元件的特性电感元件的特性主要表现在以下几个方面：(1) 阻抗特性：电感元件的阻抗是与频率有关的，当输入信号频率增加时，电感元件的阻抗也会增大。

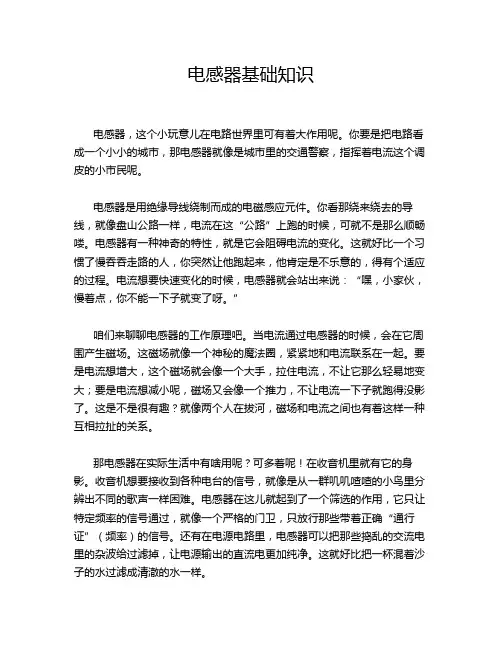

电感器基础知识电感器，这个小玩意儿在电路世界里可有着大作用呢。
你要是把电路看成一个小小的城市，那电感器就像是城市里的交通警察，指挥着电流这个调皮的小市民呢。
电感器是用绝缘导线绕制而成的电磁感应元件。
你看那绕来绕去的导线，就像盘山公路一样，电流在这“公路”上跑的时候，可就不是那么顺畅喽。
电感器有一种神奇的特性，就是它会阻碍电流的变化。
这就好比一个习惯了慢吞吞走路的人，你突然让他跑起来，他肯定是不乐意的，得有个适应的过程。
电流想要快速变化的时候，电感器就会站出来说：“嘿，小家伙，慢着点，你不能一下子就变了呀。
”咱们来聊聊电感器的工作原理吧。
当电流通过电感器的时候，会在它周围产生磁场。
这磁场就像一个神秘的魔法圈，紧紧地和电流联系在一起。
要是电流想增大，这个磁场就会像一个大手，拉住电流，不让它那么轻易地变大；要是电流想减小呢，磁场又会像一个推力，不让电流一下子就跑得没影了。
这是不是很有趣？就像两个人在拔河，磁场和电流之间也有着这样一种互相拉扯的关系。
那电感器在实际生活中有啥用呢？可多着呢！在收音机里就有它的身影。
收音机想要接收到各种电台的信号，就像是从一群叽叽喳喳的小鸟里分辨出不同的歌声一样困难。
电感器在这儿就起到了一个筛选的作用，它只让特定频率的信号通过，就像一个严格的门卫，只放行那些带着正确“通行证”（频率）的信号。
还有在电源电路里，电感器可以把那些捣乱的交流电里的杂波给过滤掉，让电源输出的直流电更加纯净。
这就好比把一杯混着沙子的水过滤成清澈的水一样。
你知道怎么判断一个电感器的好坏吗？这就有点像给一个人做体检。
我们可以用万用表来测一测它的电阻值。
如果电阻值特别小或者特别大，那这个电感器可能就有点毛病了。
正常情况下，它应该有一个合适的电阻值，就像一个健康的人各项指标都在正常范围内一样。
不过要注意哦，不同类型的电感器，它的正常电阻值范围也是不一样的，就像不同年龄段的人健康指标有差异一样。
在选择电感器的时候，也要考虑很多因素呢。
电感基础知识一、电感的概念和定义电感是指导体中的电流发生变化时所产生的自感现象，也可以理解为电流通过线圈时所产生的磁场与线圈本身相互作用而形成的一种电学现象。
二、电感的单位及计算方法1. 电感的单位：亨利（H）2. 计算方法：- 空气芯线圈的电感公式：L = (μ0 × N² × S) / l- 铁芯线圈的电感公式：L = (μ × N² × S) / l其中，L表示线圈的电感，μ0和μ分别表示真空磁导率和铁磁材料磁导率，N表示线圈匝数，S表示线圈截面积，l表示线圈长度。
三、电感与磁场1. 产生磁场：当有电流通过一个导体时，会在其周围产生一个磁场。
2. 自感现象：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
3. 互感现象：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
四、电感的应用1. 电感器：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
2. 滤波器：在电路中，滤波器可以通过选择适当的电容和电感来滤除高频噪声和杂波信号。
3. 传感器：由于线圈中的磁场与周围环境有很大关系，因此可以将线圈作为传感器来测量环境中的物理量，如温度、湿度和磁场等。
4. 变压器：变压器是一种利用互感现象来改变交流电压大小的装置。
它由两个或多个线圈组成，当其中一个线圈通入交流电时，会在另一个线圈中产生一个相应大小和相反方向的交流电。
五、常见问题解答1. 什么是自感现象？答：当通过一个导体中的电流发生变化时，会在这个导体周围产生一个自己本身所引起的反向磁通量。
这种现象被称为自感现象。
2. 什么是互感现象？答：当两个或多个线圈靠近时，它们之间会相互影响而引起一些变化。
这种现象被称为互感。
3. 电感的单位是什么？答：电感的单位是亨利（H）。
4. 电感器有什么作用？答：电感器是一种用于存储能量的元件，它可以将电流转化为磁场并将其储存，同时也可以将磁场转化为电流。
电感小知识点总结大全一、电感的概念电感是指导体中由于自感现象所产生的电感电动势。
通俗地说，当电流通过导体时，会产生磁场，而磁场的变化又会引起感应电动势，这种现象就是电感现象，电感即是储存磁能的元件。
二、电感的工作原理电感的工作原理是建立在法拉第电磁感应定律的基础上的。
当电流通过导体时，会产生磁场，而磁场的变化会导致感应电动势。
这个感应电动势的大小与电感的大小有关，电感的单位是亨利，它表示当电流的变化率为1安培每秒时，所产生的感应电动势为1伏特，即1H=1V/A。
三、电感的类型电感根据其结构和工作原理的不同，可以分为多种类型，主要包括线圈式电感、铁芯电感、空心电感、变压器等。
线圈式电感是由绕制成卷绕线圈的绝缘铁芯组成的元件，主要用于滤波和抑制干扰。
铁芯电感是在线圈中加入磁性材质制成的元件，可以增大电感的大小。
空心电感是指线圈中没有铁芯的电感元件，用于高频电路中。
变压器是一种通过电磁感应来改变电压的电感元件。
四、电感的特性电感具有多种特性，包括电感大小、频率特性、饱和电感、损耗和温升等。
电感大小和匝数、磁性材料的种类和尺寸、空气磁路的长度及其截面积等因素有关。
电感的频率特性是指在不同频率下，电感的大小是否变化。
饱和电感是指在磁通量达到一定数值时，电感值几乎不再增加。
电感还会产生一定的损耗和温升，这与导体的电阻和磁性材料的损耗有关。
五、电感的参数电感的参数包括电感值、电感容抗、损耗、品质因数等。
电感值是电感的大小，通常用亨利（H）作为单位。
电感容抗是指电感对交流电流的阻抗，它随着频率的增加而增大。
损耗是指电感在工作过程中的能量损耗，这主要是由于导体的电阻和磁性材料的损耗所引起的。
品质因数是电感的一个重要参数，它是指电感对于能量的存储和损耗的比值，品质因数越大，电感的性能越好。
六、电感的应用电感具有广泛的应用，主要包括滤波、抑制干扰、存储能量、变压器和谐振等。
在电子电路中，电感常用于滤波电路中，可以滤除某些频率的信号，使电路获得干净的直流信号。
什么是电感电感基础知识什么是电感——电感基础知识一、电感的定义和基本原理电感是电学中的一个重要概念，指的是导体中由于电流变化而产生的电磁感应现象。
当电流通过一个导体时，导体周围会形成一个磁场，而这个磁场会对导体自身的电流产生影响，这种影响就是电感。
电感的数值大小取决于导体的几何形状、导线长度、电流大小等。
单位为亨利（H），1H 等于当电流变化率为 1A/s 时在导体中产生的感应电动势为 1V。
二、电感的分类根据电感的结构和工作原理，电感可以分为以下几种类型：1. 铁心电感器：在铁芯中通过线圈形成的电感器，常用于交流电路；2. 空心线圈电感器：无铁芯的线圈电感器，常用于高频电路；3. 变压器：由两个或多个线圈构成的电感器，常用于变压、隔离和匹配电路；4. 闭合线圈电感器：由闭合线圈构成的电感器，常用于电子设备中。
三、电感的特性电感具有一些独特的特性，这些特性在电路设计和电子工程中具有重要意义，例如：1. 电感对交流电有阻抗，即电感的阻抗随频率变化而变化；2. 电感会储存能量，当电流变化时，电感会释放储存的能量；3. 电感可以作为滤波元件，用于去除电路中的高频噪声和干扰信号；4. 电感可以用于传输能量，例如无线充电和电力传输中的感应线圈。
四、电感的应用领域电感在各种电子设备和电路中都有广泛的应用，如：1. 电源系统：用于变压、滤波、隔离等；2. 通信系统：用于天线、滤波、信号传输等；3. 音频系统：用于扬声器、耳机、信号处理等；4. 汽车电子：用于点火系统、发电机、传感器等。
五、电感的计算和选择在电路设计中，我们需要计算和选择合适的电感器以满足电路要求，一般需要考虑以下参数：1. 电感的感值和容差：根据电路的电流和频率要求选择合适的感值和容差范围；2. 电感的功率和电流：确保电感器能够承受电路中的功率和电流；3. 电感的尺寸和结构：根据电路的空间限制选择适合的尺寸和结构；4. 电感的成本和可靠性：考虑电感器的成本和长期可靠性。
电感知识点总结归纳电感是电路中常见的元件之一，它是利用电流在线圈周围产生的磁场来存储能量的器件。
在电路中，电感可以起到隔直通交的作用，也可以用来调节频率，滤波等功能。
下面对电感的基本知识点进行总结归纳。
一、电感的基本概念1. 电感的定义电感是指当通过一个线圈的电流变化时，线圈周围会产生一个磁场，这个磁场会导致线圈内产生电动势，从而存储电能的元件。
2. 电感的单位电感的单位是亨利（H），符号是L。
1H等于1秒内通过1安培的电流，产生1伏的电动势。
3. 电感的符号在电路图中，电感通常用一个卷绕线圈的图形表示，符号如下：4. 电感的公式电感的大小与线圈的结构和材料有关，一般的电感公式为：L = N^2 * μ0 * A / l其中，L为电感的大小，N为线圈的匝数，μ0是真空中的磁导率，A是线圈的截面积，l 是线圈的长度。
二、电感的特性1. 自感和互感当电流在一个线圈中流过时，线圈内部就会产生一个磁场，这个磁场会导致线圈内部产生电动势，称之为自感。
而当两个线圈靠近时，一个线圈的电流变化也会引起另一个线圈内部产生电动势，这种现象称之为互感。
2. 电感的能量存储电感存储的能量可以用下面的公式表示：W = 1/2 * L * I^2其中，W为存储的能量，L为电感的大小，I为通过电感的电流。
3. 电感的频率特性电感在电路中还有一个重要的特性就是对于交流电的特性。
在交流电路中，电感会通过对交流电的阻抗来改变电路中电流的大小和相位。
三、电感在电路中的应用1. 隔直通交电感在电路中最常见的用途就是起到隔直通交的作用。
在直流电路中，电感可以阻止电流急剧变化，起到平滑电流的作用；在交流电路中，电感可以通过对交流电的阻抗影响来改变电路中电流的大小和相位。
2. 电感的滤波作用电感在电路中还可以用来进行滤波，通过对交流电的阻抗影响，可以滤除特定频率的交流信号，起到滤波的作用。
3. 电感的频率调节和谐振电感在电路中还可以用来进行频率调节和谐振。
电感的基本知识
电感，又称为电感器或电感元件，是一种用来储存电磁能量的被动元件。
它由线圈或线圈组成，通常由绝缘电线绕成，并带有铁芯。
电感的基本知识包括以下几个方面：
1. 电感的定义：电感是指导线的螺线管状线圈中，由于通过的电流发生变化时，所产生的自感电动势。
2. 电感的单位：SI单位中，电感的单位是亨利（H）。
3. 自感电感和互感电感：根据电流变化的关系可以分为自感电感和互感电感。
自感电感是指电流变化时，线圈自身产生的感应电势，而互感电感是指线圈之间的相互作用所产生的感应电势。
4. 电感的作用：电感器在电路中可以用来调节电流大小和方向，储存电磁能量，滤波和隔离电路。
5. 电感的特性：电感器的特性主要包括电感值、电感的频率特性和失真。
6. 电感的计算：根据电感器的结构和材料，可以通过计算电感器的匝数、线圈长度、线径、层间间隔等参数来计算电感值。
7. 使用注意事项：在使用电感器时，需要注意避免超过电感器
的额定电流和电压，防止过热和烧坏。
总的来说，电感是一种储存电磁能量的被动元件，在电路中具有重要的应用。
电感是什么？电感diàngǎn[INDUCTORS] 电路在如下电流发生变化时能产生电动势的性质。
也指利用此性质制成的元件什么是电感器、变压器?电感器（电感线圈）和变压器均是用绝缘导线（例如漆包线、纱包线等）绕制而成的电磁感应元件，也是电子电路中常用的元器件之一，相关产品如共膜滤波器等。
一、自感与互感（一）自感当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
电感的作用是什么?电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。
（一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。
当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
（二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。
互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。
利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。
寄生电感寄生电感一半是在PCB过孔设计所要考虑的。
在高速数字电路的设计中，过孔的寄生电感带来的危害往往大于寄生电容的影响。
它的寄生串联电感会削弱旁路电容的贡献，减弱整个电源系统的滤波效用。
我们可以用下面的公式来简单地计算一个过孔近似的寄生电感：L=5.08h[ln(4h/d)+1]其中L指过孔的电感，h是过孔的长度，d是中心钻孔的直径。
从式中可以看出，过孔的直径对电感的影响较小，而对电感影响最大的是过孔的长度。
电感知识点电感是电子工程中一个非常重要的概念，它在许多电路中都起着关键的作用。
以下是对电感知识点的详细解释：一、电感的定义电感，也被称为自感，是描述一个线圈或导体在变化的磁场中产生感应电动势或感生电压的量。
电感的大小与线圈的匝数、材料以及围绕它的磁场变化率有关。
二、电感的单位电感的单位是亨利（Henry），以美国物理学家约瑟夫·亨利命名。
三、电感的基本性质1、当穿过一个线圈的磁通量发生变化时，线圈中会产生感应电动势。
这个感应电动势的方向与磁通变化的方向相反，其大小取决于线圈的匝数、磁通变化率和线圈的电感。
2、电感具有阻止电流变化的特性。
这意味着当电流通过电感时，会产生一个反向的电动势，以抵抗电流的变化。
3、电感的值由其匝数、面积和材料的磁导率决定。
4、电感的另一个重要性质是它能够存储磁场能量。
当电流通过电感时，磁场被建立起来，并存储能量。
当电流变化时，这些存储的能量会释放出来。
四、电感的应用1、滤波器：利用电感的阻抗随着频率的增加而增加的特性，电感可以用于滤除电路中的高频噪声或干扰。
2、振荡器：由于电感可以阻止电流的变化，它可以与电容一起用于产生振荡信号。
3、变压器：利用电感的电磁感应原理，可以将一个电压转换为另一个电压，或实现电流的缩放。
4、传感器：某些类型的传感器利用电感来检测物理量，如压力、位移或速度。
5、电机和发电机：在电机和发电机中，电感与绕组中的电流相互作用产生转矩，从而驱动电机或产生电能。
6、无线充电：在无线充电系统中，电感用于传输能量，通过磁场耦合将电能从充电座传输到接收器。
五、电感的计算和设计设计电路时，电感的选择至关重要，因为电感的大小直接影响到电路的性能。
需要根据所需的阻抗、工作频率和允许的电流来选择合适的电感值。
在某些情况下，可能需要定制电感，以满足特定的电气性能需求。
六、电感的测量可以使用电感表来测量电感的值。
这些仪表通常使用交流信号源和测量装置来测量电感的阻抗。
电感元器件基础知识电感元器件是一种被广泛应用于电气电子领域的基础元器件，常见于各种电路中。
它是一种能将电能转化为磁能并存储的元器件，通过磁力作用实现对电流的变换以及对电压和信号的滤波等功能。
下面将介绍电感元器件的基础知识。
1.电感的基本概念电感是一种具有线圈结构的元器件，由导体绕制成的线圈组成。
当电流通过线圈时，会在线圈周围产生磁场。
根据法拉第电磁感应定律，传导电流的变化会产生感应电动势，而感应电动势又会阻碍电流的变化。
因此，电感具有储能和阻抗两方面的特性。
2.电感的结构和参数电感的结构主要由线圈、磁性材料和绝缘材料组成。
线圈可以由金属丝、导电纤维、铁芯等材料绕制而成，通过绝缘材料来隔离线圈与其他材料之间的直接接触，保证电感的正常工作。
磁性材料通常是一种软磁材料，如铁氧体或镍铁合金等，可以增强磁感应强度。
电感的参数有三个主要的物理量：电感值（L），电感系数（k）和电感的内阻（R）。
电感值表示电感对电流变化的阻碍程度，单位是亨利（H）。
电感系数是指线圈中磁场的强度与输入电流的关系，表示磁场的集中程度。
电感的内阻是电感元器件本身所带来的电阻，由线圈的电阻和铁芯的温度效应等因素综合决定。
3.电感的工作原理和应用电感的工作原理是通过磁感应线圈中的磁场，来改变电流的大小和方向。
当电感中有电流通过时，由于电流变化产生的磁场可以储存电能，然后这部分电能会继续对电流进行耦合，导致电流的变化速率减慢。
这种性质使得电感能够实现对电流的平滑、改变或者滤波等功能。
电感元器件在各种电路中有着广泛的应用。
在直流电源中，电感通过储存能量的方式，提供给电路中需要稳定电流的部分。
在交流电源中，电感可实现对电压和电流的变换，起到数电流的调整作用，并可以通过滤波电路去除电源中的杂波和噪声等。
此外，电感还常用于放大器、调制器、变压器、继电器等电子设备中，以实现信号的放大、调制和变压等功能。
4.电感的特性和选择其次，电感对于交流信号和直流信号有不同的工作特性。
电感基本知识电感元件的分类概述：凡是能产生电感作用的原件统称为电感原件，常用的电感元件有固定电感器，阻流圈，电视机永行线性线圈，行，帧振荡线圈，偏转线圈，录音机上的磁头，延迟线等。
1 固定电感器:一般采用带引线的软磁工字磁芯，电感可做在10-22000uh之间，Q值控制在40左右。
2 阻流圈：他是具有一定电感得线圈，其用途是为了防止某些频率的高频电流通过，如整流电路的滤波阻流圈，电视上的行阻流圈等。
3 行线性线圈：用于和偏转线圈串联，调节行线性。
由工字磁芯线圈和恒磁块组成，一般彩电用直流电流1.5A电感116-194uh频率：2.52MHZ4 行振荡线圈：由骨架，线圈，调节杆，螺纹磁芯组成。
一般电感为5mh调节量大于+-10mh.电感线圈的品质因数和固有电容(1)电感量及精度线圈电感量的大小，主要决定于线圈的直径、匝数及有无铁芯等。
电感线圈的用途不同，所需的电感量也不同。
例如，在高频电路中，线圈的电感量一般为0.1uH¡100Ho电感量的精度，即实际电感量与要求电感量间的误差，对它的要求视用途而定。
对振荡线圈要求较高，为o．2-o．5％。
对耦合线圈和高频扼流圈要求较低，允许10¡15％。
对于某些要求电感量精度很高的场合，一般只能在绕制后用仪器测试，通过调节靠近边沿的线匝间距离或线圈中的磁芯位置来实现o(2)线圈的品质因数品质因数Q用来表示线圈损耗的大小，高频线圈通常为50¡300。
对调谐回路线圈的Q值要求较高，用高Q值的线圈与电容组成的谐振电路有更好的谐振特性；用低Q值线圈与电容组成的谐振电路，其谐振特性不明显。
对耦合线圈，要求可低一些，对高频扼流圈和低频扼流圈，则无要求。
Q值的大小，影响回路的选择性、效率、滤波特性以及频率的稳定性。
一般均希望Q值大，但提高线圈的Q值并不是一件容易的事，因此应根据实际使用场合、对线圈Q值提出适当的要求。
线圈的品质因数为：Q=ωL/R式中：ω¡¡工作角频；L¡¡线圈的电感量；R¡¡线圈的总损耗电阻线圈的总损耗电阻，它是由直流电阻、高频电阻(由集肤效应和邻近效应引起)介质损耗等所组成。
电感元件的基本分类电感元件是电子电路中常见的 passice（被动）元件之一，用于储存和释放磁能。
它们在各种电子设备和电路中起着重要的作用。
电感元件的基本分类主要由其构造和用途来决定，下面将介绍最常见的四种电感元件。
1. 线圈电感线圈电感是最常见的电感元件之一，它是由导线绕成的圈圈而成，其中一根末端可连接电源，而另一根末端则可连接其它电路元件。
线圈电感通常用于滤波器、放大器和振荡器等电路中。
这种电感元件的作用是通过导线绕成的圈圈产生磁场，以储存和传递电能。
线圈电感还可以根据其结构来细分为两种类型：空心线圈电感和铁芯线圈电感。
空心线圈电感是由空心的导线绕成的，适用于高频电路中；而铁芯线圈电感是由导线绕在铁芯上，适用于低频电路中。
2. 变压器变压器是一种特殊类型的电感元件，它主要由两个或多个线圈绕在同一个铁芯上构成。
其中一个线圈被称为“主线圈”，而其余的线圈则被称为“副线圈”。
变压器的作用是通过电磁感应原理将电能从一个线圈传输到另一个线圈中，从而改变电压和电流的大小。
变压器常用于电力系统中，用于电能转换、电压调节和电流变换等应用。
它们还广泛应用于变频器、无线充电器、电子电源等领域。
3. 磁珠电感磁珠电感是一种特殊的线圈电感，它是由导线绕在磁珠上而成。
磁珠电感主要用于滤波器和射频（Radio Frequency）电路中，用来去除电磁干扰和保护其他电子元件。
磁珠电感的特殊结构使其在高频电路中具有很好的性能。
磁珠电感还可以根据其材料来分类，常见的磁珠材料有铁氧体和镍锌铁氧体。
铁氧体磁珠电感适用于高频应用，而镍锌铁氧体磁珠电感适用于射频应用。
4. 圆环电感圆环电感是一种特殊的线圈电感，它的线圈被绕在一个磁性材料的环上而成。
圆环电感主要用于电磁感应和传感器应用中。
它们可以测量和监测磁场的强度和方向，并将其转换为电信号。
圆环电感可以根据其构造和用途来细分为两种类型：非饱和圆环电感和饱和圆环电感。
非饱和圆环电感用于线性应用中，其磁性材料不会饱和；而饱和圆环电感用于非线性应用中，在达到一定电流或磁场强度时，磁性材料会饱和。
