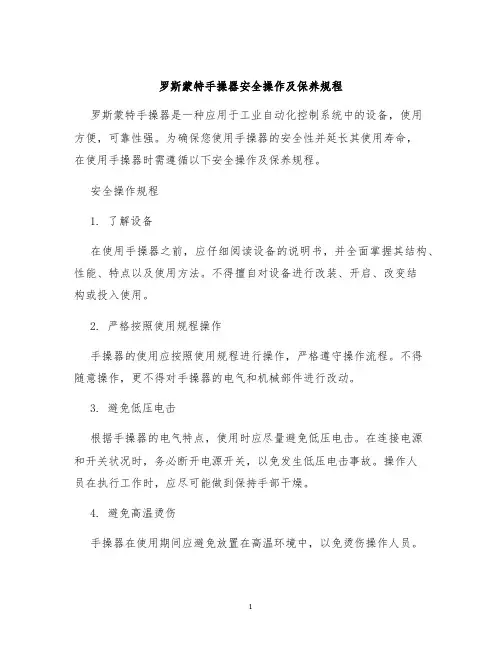

罗斯蒙特手操器安全操作及保养规程罗斯蒙特手操器是一种应用于工业自动化控制系统中的设备，使用方便，可靠性强。
为确保您使用手操器的安全性并延长其使用寿命，在使用手操器时需遵循以下安全操作及保养规程。
安全操作规程1. 了解设备在使用手操器之前，应仔细阅读设备的说明书，并全面掌握其结构、性能、特点以及使用方法。
不得擅自对设备进行改装、开启、改变结构或投入使用。
2. 严格按照使用规程操作手操器的使用应按照使用规程进行操作，严格遵守操作流程。
不得随意操作，更不得对手操器的电气和机械部件进行改动。
3. 避免低压电击根据手操器的电气特点，使用时应尽量避免低压电击。
在连接电源和开关状况时，务必断开电源开关，以免发生低压电击事故。
操作人员在执行工作时，应尽可能做到保持手部干燥。
4. 避免高温烫伤手操器在使用期间应避免放置在高温环境中，以免烫伤操作人员。
5. 防止触摸高压电使用手操器时，需要避免触摸高压电。
在操作之前，务必先检查电源，并确认手操器是否接地。
操作中要注意不要碰到电源的任何部分。
6. 监控电源状况使用过程中需要随时检查电源状况，如发现故障应及时进行处理，防止发生电器短路和机械故障。
7. 不得随意修理当手操器出现故障时，不得随意进行修理，应当联系专业的维修人员进行维修。
保养规程1. 定期清洁手操器在使用过程中会受到环境的影响，积存灰尘和杂物，因此需要定期清洗。
清洗时，应首先将电源关闭，并拆掉外部装置，将表面的污垢和灰尘擦掉。
用酒精或其他适当的清洁剂擦拭，避免用水清洗。
2. 保持干燥手操器需要保持干燥状态，应妥善保管放置。
避免潮湿环境，以免影响工作效果。
3. 定期检查电气连接手操器使用期间，应定期检查电气线路连接，确保接线固定可靠，电气连接牢靠，防止电线短路或开路。
4. 定期更换配件手操器使用一段时间后，需要更换部分配件，如开关，按钮等，以确保设备的正常工作。
建议定期更换配件以确保使用的安全和可靠性。
5. 避免过度使用手操器在使用时，应避免过度使用，长时间操作会导致手操器电路过热，燃烧继电器等配件。
HART手操器中文说明HART手操器开机后显示：1、offline(离线)，2、online(上线)，3，frequencydevice(设备频率)，4、utility(效用)。
我们一般选2，online(上线)后进入左边菜单，本说明介绍了几乎其所有子菜单功能。
1、Processvariables(变量作用)1、TESTDEVICE（设备测试）1、LRV（零点）2、LOOPTEST（回路测试）1、、URV1、(3、UNIT（单位）(重调范围4、LSL（量程低限）APPLYUALES5、USL（量程上限）（应用值）1、D/Atrim(输出电流调整)3、2、Diag/service(校准)1、proceed(继续)(使用服务) (模拟量输出调整)2、2、scaledD/Atrim（“点”输出电流调整）1、Zerotrim(零点测试)、sensortrim2、Lowersensortrim(零点调整)(传感器调整3、Uppersensortrim(满度调整)1、Devicesetup4、Snsrtrimcaltyp(传感器类型：差压、绝压、压力)(设备设置)5、sensortrimpoin(“点”传感器调整)4、Recallfacttrim(传感器真实记录)2、PV （标签）（压力测量值）（单位）keypadinput(键区输入) （备注：3、Basicsetup （如：DRUCK，250Ω电阻，HART等）3、AO (基础设置) （范围值）（应用值）（2）、HART选择online 看LRV(零（输出电流）1、Date(修改日期) 35、2、DESCRIPTOR（解说符）（3）、校验零点：变送器正负压侧都对大气，HART选择online后4、LRV (设备信息) 3、MESSAGE（通讯）1、Devicesetup2、（零点）4、WRITEPROTECT（写入保护）3、Calibration 3、5、XFERFNCTNLINEAR（线性转移）(输入0kpaOK即可)5、URV 1、Pessur（1、压力温度，2、传感器设定，3、传感器真实记录4、单位）（4）满度校验：从变送器正压侧打压到350kpa稳定，同上1-2-3-3-3（满度）输入)温度) （5）输(详细设置) 信号情况：单位、阻尼) 值4、Detailedsetup （1、调整输出，2电流3、防爆类型，4、仪表型号）（设备通讯）5、Review(查看变送器型号如：1151、DP差压，单位，上下限，量程) 由于本人水平有限，很多功能属于直译。

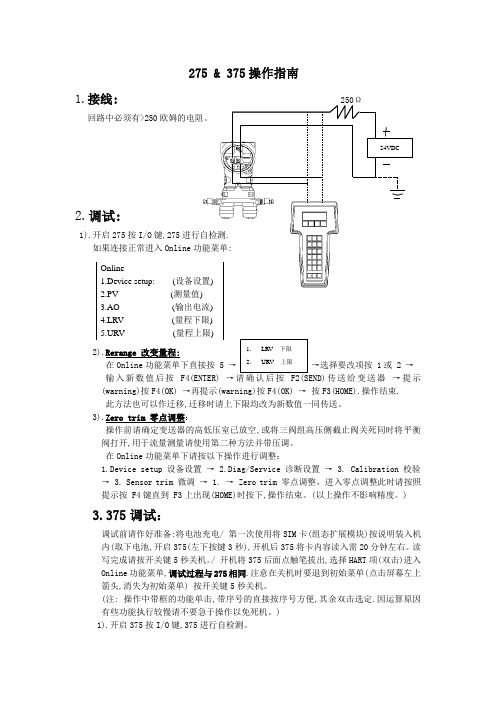

275 & 375操作指南1.接线:回路中必须有>250欧姆的电阻。
2.调试:1).开启275按I/O 键,275进行自检测.如果连接正常进入Online 功能菜单:2).Rerange 改变量程:在Online 功能菜单下直接按 5 →→选择要改项按 1或 2 → 输入新数值后按 F4(ENTER) →请确认后按 F2(SEND)传送给变送器 →提示(warning)按F4(OK) →再提示(warning)按F4(OK) → 按F3(HOME).操作结束. 此方法也可以作迁移,迁移时请上下限均改为新数值一同传送。
3).Zero trim 零点调整：操作前请确定变送器的高低压室已放空,或将三阀组高压侧截止阀关死同时将平衡阀打开,用于流量测量请使用第二种方法并带压调。
在Online 功能菜单下请按以下操作进行调整：1.Device setup 设备设置 →2.Diag/Service 诊断设置 →3. Calibration 校验 → 3. Sensor trim 微调 → 1. → Zero trim 零点调整，进入零点调整此时请按照提示按 F4键直到 F3上出现(HOME)时按下,操作结束。
(以上操作不影响精度。
)3.375调试：调试前请作好准备:将电池充电/ 第一次使用将SIM 卡(组态扩展模块)按说明装入机内(取下电池,开启375(左下按键3秒),开机后375将卡内容读入需20分钟左右。
读写完成请按开关键5秒关机。
/ 开机将375后面点触笔拔出,选择HART 项(双击)进入Online 功能菜单,调试过程与275相同.注意在关机时要退到初始菜单(点击屏幕左上箭头,消失为初始菜单) 按开关键5秒关机。
(注: 操作中带框的功能单击,带序号的直接按序号方便,其余双击选定.因运算原因有些功能执行较慢请不要急于操作以免死机。
) 1).开启375按I/O 键,375进行自检测。
开启后显示菜单:进入Online功能菜单:2).Rerange 改变量程:在Online功能菜单下请按以下操作进行调整：4. Detailed setup(诊断设置)→ 2. Signal condition (输出信号状态设置)→3).Zero trim 零点调整：操作前请确定变送器的高低压室已放空,或将三阀组高压侧截止阀关死同时将平衡阀打开,用于流量测量请使用第二种方法并带压调。
罗斯蒙特质量流量计中国总代理(网址:)，德莱美（北京）国际贸易有限公司中国总代理(网址:)罗斯蒙特质量流量计工作特性及原理，罗斯蒙特质量流量计中国总代理，罗斯蒙特质量流量计广泛应用于石化等领域，是当今世界上最先进的流量测量仪表之一，在我厂主要产品如乙烯、丙烯和主要原料轻烃等的测量中使用可靠，精度高达1.7‰，为我厂的能源、物料的流量测量提高了准确度，避免了不必要的损失，创造了可观的经济效益。
质量流量测量原理一台质量流量计的计量系统包括一台传感器和一台用于信号处理的变送器。
Rosemount质量流量计依据牛顿第二定律：力=质量×加速度（F=ma）如图1所示，当质量为m的质点以速度V在对P轴作角速度ω旋转的管道内移动时，质点受两个分量的加速度及其力：（1）法向加速度，即向心加速度αr，其量值等于2ωr，朝向P轴；（2）切向角速度αt，即科里奥利加速度，其值等于2ωV，方向与αr垂直。
由于复合运动，在质点的αt方向上作用着科里奥利力Fc=2ωVm，管道对质点作用着一个反向力-Fc=-2ωVm。
当密度为ρ的流体在旋转管道中以恒定速度V流动时，任何一段长度Δx的管道将受到一个切向科里奥利力ΔFc：ΔFc=2ωVρAΔx （1）式中，A—管道的流通截面积。
由于存在关系式：mq=ρV A所以：ΔFc =2ωqmΔx （2）因此，直接或间接测量在旋转管中流动流体的科里奥利力就可以测得质量流量。
传感器内是U型流量管（图2），在没有流体流经流量管时，流量管由安装在流量管端部的电磁驱动线圈驱动，其振幅小于1mm，频率约为80Hz，流体流入流量管时被强制接受流量管的上下垂直运动。
在流量管向上振动的半个周期内，流体反抗管子向上运动而对流量管施加一个向下的力；反之，流出流量管的流体对流量管施加一个向上的力以反抗管子向下运动而使其垂直动量减少。
这便导致流量管产生扭曲，在振动的另外半个周期，流量管向下振动，扭曲方向则相反，这一扭曲现象被称之为科里奥利(Coriolis)现象，即科氏力。
目录第一章传感器安装 (2)1.1概述 (2)1.2安装注意事项 (2)1.3传感器的安装方向 (3)1.4电气连接注意事项 (4)第二章仪表接线与上电 (5)2.1概述 (5)2.2变送器的型号识别。
(5)2.3变送器与传感器连接 (6)2.4最大布线距离 (7)2.5电源规格 (8)2.6变送器、显示组件方向调整 (9)2.7变送器输出 (11)第三章流量计组态 (14)3.1概述 (14)3.2组态项目 (14)3.3变送器的显示器面板结构 (15)3.4组态过程变量的测量单位 (15)3.5组态变送器的毫安输出 (16)3.6组态变送器的脉冲/频率输出 (16)3.7变送器的回路测试 (17)3.8 显示器菜单功能 (3)3.9流量计调零 (26)第四章流量计投用及报警状态 (27)4.1流量计投用 (27)4.2获取报警 (27)附录1报警代码含义表 (28)附录2核心处理器检查 (33)附录3传感器检查 (34)附录4软件版本4.x变送器的显示器菜单 (36)第一章传感器安装1.1 概述相对于其他类型的流量计，质量流量计具有安装简便、易于使用、测量精度高以及直接质量测量等优点，尤其是没有直管段要求的特点，用户可因地制宜的选择安装位置，节约安装成本。
1.2 安装注意事项1.2.1 安装位置应避免电磁干扰。
传感器、变送器的安装位置以及电缆铺设应尽量远离易产生强电磁场的设备，如大功率马达、变压器设施、变频设备等。
1.2.2 工艺管道应对中，两侧法兰应平行。
严禁用传感器硬行拉直上、下游工艺管道，否则将影响测量甚至损坏传感器。
另外在两侧的工艺管道近法兰处（约2～10倍管径处）应有稳固的支撑。
1.2.3 在传感器的上、下游管道上，建议安装截止阀及旁路以方便调零、日常维护及确保传感器在不工作时亦可处于满管状态。
使用流量计下游的调节阀进行流量控制。
1.2.4 在测量易汽化介质时，流量计下游建议安装压力表，供检查下游压力，流量计后建议工艺管与流量计保持同口径一段距离，以及流量计后有阀门可以用以调节适当的背压，防止汽化或气穴发生。
罗斯蒙特275型HART通讯器的应用介绍罗斯蒙特275型手持式HART通讯器在智能仪表的调校和维护方面的应用和使用，随着电子科技的飞速发展，自动化仪表出现了日新月异的变化。
智能型变送器具有的良好性能和价格比，被越来越广泛地应用到石油化工领域。
智能变送器为一种具有微处理器的仪表，除了具备常规变送器的信号测量变送功能，还具备了先进的通信功能。
可以通过手持式通讯器直接对其进行查询、测试、组态和数字微调。
通过通讯器可以在控制室、变送器安装现场或控制回路的任意点进行这种操作。
这意味着，在DCS这样大型的控制系统中，可以在机房的控制柜中进行现场大量智能变送器的调校维护工作。
这种通信功能极大的方便仪表维护人员的操作使用，节省了大量的维护调校时间和工作量。
因此，熟练掌握通讯器的使用应该成为一名合格仪表人员的必要技术技能之一。
目前智能变送器在我国使用最为广泛的通讯协议为美国Hart通讯基金协会制定的Hart协议，该协议为现场总线的一种过渡性通讯协议。
本文结合罗斯蒙特275型Hart通讯器在压力／差压表送器的使用情况，探讨Hart通讯器在实际应用中注意的一些问题。
2. 275通讯器2.1 HART 手操器可以与任何HART-相容的设备在4 – 20 mA 回路的任何点接入,但在手操器的接入端子和电源之间必须提供了最小负载为250欧姆电阻。
HART 手操器使用Bell 202 移频键(FSK) 高频数传讯号技术叠加在标准的4 – 20 mA 电流传送回路，从而实现回路的通信。
因为加在回路上总的高频信号电平为零,所以通信信号不会通信干扰测量4 – 20 mA 讯号。
2.2建立通信在校验室进行通信时，如图2所示，将变送器与通信器连接，还需要一台12～45VDC 稳压电压和标准电流表，为了进行通信，在电源和275接口端子之间必须要有不小于250欧姆的电阻，这一点非常的重要，大多数的通信故障都是由于没有满足这个通信条件而引起的。

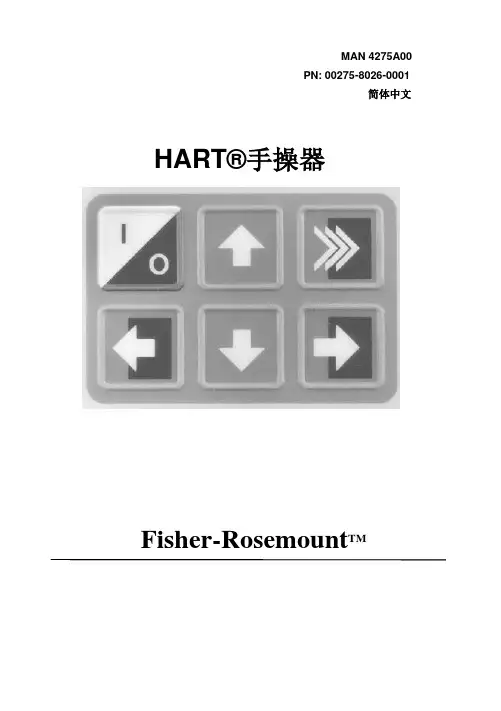

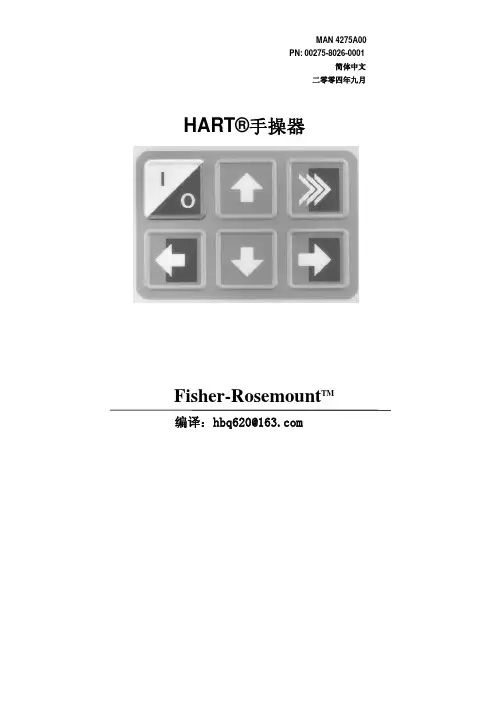

MAN 4275A00PN: 00275-8026-0001简体中文二零零四年九月HART®手操器Fisher-Rosemount TM南京霍格机电有限公司HART手操器操作手册手操器操作手册注意事项：在使用该产品工作之前请通读了这本手册。
为了个人和系统安全, 以及最恰当的产品使用，确定在使用或修护前彻底地了解该产品。
如果有设备服务需要,请连络最近的产品代表。
Rosemount 和SMART FAMILY 是 Rosemount 公司的注册商标 MINIGRABBER 是 的Pomona Electronics一个商标。
HART是HART通信基础公司的一个注册的商标。
Fisher-Rosemount8301 Cameron 路Austin,TX 78754 美国技术支持: 1-800-833-8314或 (512)832-3774服务热线: 1-800-654-7768 Fisher-Rosemount TM南京霍格机电有限公司南京霍格机电有限公司 Fisher- Rosemount 系统公司 2000. 版权所有。
目录目录HART HART手操器手操器手操器......................................1-1介绍.............................................1-1hart 手操器连接..................................1-2液晶显示 (LCD)...................................1-5动作键...........................................1-5ON/OFF 键........................................1-5上箭头键.........................................1-6下箭头键............................…….........1-6左箭头键和预设菜单键.............……………......1-6右箭头和选择键....................……….…......1-6热键.............................…..............1-6软件定义功能键................……………….......1-6字母键和 Shift 键................…………........1-8使用快速选择功能..................…………….....1-8使用 Shift 键输入数据...............……….......1-9开始了解HART手操器..........………………………...1-9软件图标...................………...............1-10学习菜单结构...............……………….........1-11回顾安装的装置..................…………........1-12主要菜单........................................1-12脱机菜单........................................1-13新配置(脱机)....................……………......1-14从空白的模板菜单...............………...........1-15已存档配置菜单(脱机)..............…………......1-17数据包内容菜单...................………….......1-17已存档配置菜单 (数据包内容)..………………….....1-18联机菜单..........................…............1-19频率配置菜单........................……........1-22公用程式菜单....................................1-22手操器配置菜单..................………………....1-22南京霍格机电有限公司 轮询菜单..............................……......1-23对比度菜单......................................1-24关闭时间菜单....................................1-24i忽略诊断菜单....................................1-25删除配置菜单....................................1-25系统信息菜单........................... . . . ...1-26计算机接收菜单.........................….......1-26储存位置菜单.......................... .. .......1-28仿真菜单................................ .......1-28储存被连接的设备配置..........…………………....1-29使用热键.....................……...............1-30自定义热键菜单 .................…………........1-31在热键菜单增加选项...............…………….....1-31删除热键菜单选项...........…………………….....1-33HART 手操器和 2000 年问题........…………….....1-34编辑日期.........................……...........1-34HART手操器修护..................………………....1-35HART 手操器校正...............………………......1-35使用电池组.......................……...........1-35更换碱性电池......................……………....1-36可充电电池组....................………………....1-37使用存储模块......................………........1-37更换存储模块...................……………….....1-38安装和删除数据包装 100........……………………..1-39Fisher Fisher-- Rosemount Hart Rosemount Hart手操器通用手操器通用任务任务................…..…..……....2-1介绍................................…….........2-1上电联机..............................……….....2-1Online Menu（联机菜单）.....................…....2-2Device Setup（设备设定）..........................2-2Primary Variable（测量值 PV)......................2-3Analog Output（模拟输出 AO).......................2-3Lower Range Value 量程下限 (LRV)..................2-3Upper Range Value 量程上限 (URV)..................2-3Device Setup Menu （设备设定菜单）...................2-4南京霍格机电有限公司 Process Variables （过程变量）......................2-4 Process Variables（诊断/服务）....................2-4 Basic Setup（ 基本设定）..........................2-5 Detailed Setup （详细的设定）.......................2-5ii回顾.............................................2-6 快速键顺序...............................……....2-6 菜单树..........................................3..........................................3--1 介绍.............................................3-1 1151 压力变送器..................................3-2 3051C 压力变送器 (独创的)............….…….....3-3 9739 质量流量计......................…..........3-4附录附录A A A HART HART HART手操器信息手操器信息..................................................A -1 附录B 规格和订货信息…………………….……..B -1 附录C CSA 和FM 本质安全认证………………………..C -1 附录D 手操器故障处理…………………………….D-1 附录E 索引及解释…………………………………E-1南京霍格机电有限公司 iii 例证列表例证列表序号序号 名称名称 页码页码页码1-1. HART 手操器 ................................1-1 1-2. 可充电镍铬电池联结面板 ...........…......1-2 1-3. 连接到变送器通讯终 ..............….........1-3 1-4. 回路中HART 手操器的连接 ............…......1-3 1-5. 用负载电阻连接 HART 手操器 …………………….1-4 1-6. HART手操器字母键和Shift 键 ........….......1-8 1-7. 快速访问菜单 .....................…........1-8 1-8. 通电脱机或联机......................….....1-10 1-9. 菜单图标和相关键...........................1-10 1-10. 主要菜单...........................….....1-12 1-11. 脱机菜单树................................1-13 1-12. 脱机菜单..................................1-14 1-13. 从空白模板菜单............................1-15 1-14. 个人编辑菜单..............................1-15 1-15. 单元变量菜单..............................1-15 1-16. 保存菜单...........................……...1-16 1-17. 定位菜单..................................1-16 1-18. 配置保存菜单 (脱机) .....................1-17 1-19. 数据包内容菜单............................1-17 1-20. 配置保存菜单 (数据包) ......…......1-181-21. 联机菜单............................…....1-19 1-22. 通用联机菜单树.....................……...1-21 1-23. 频率设置菜单.......................….....1-22 1-24. 公用程序菜单........................…....1-22 1-25. 手操器设置菜单...................…….....1-22南京霍格机电有限公司 1-26. 轮询菜单............................…....1-23 1-27. 对比度菜单..........................…....1-24 1-28. 关机时间菜单.........................…...1-24 1-29. 忽略诊断菜单.................……………...1-25iv1-30. 删除配置菜单 . ...........................1-25 1-31. 系统信息菜单.............………...........1-26 1-32. 计算机接收菜单… .........................1-26 1-33. 储存位置菜单................………........1-28 1-34. 热键标本菜单.................….....…....1-30 1-35. 热键配置菜单.. ........... .....…….......1-31 1-36. 增加热键选择项.. .... ........... ........1-32 1-37. 标记只读热键选择项… .......... ..........1-32 1-38. 热键菜单.. .......……………… . ........1-32 1-39. 变量显示设置选择项 ............. .. ......1-33 1-40.删除热键选择项 ........……………..… ....1-33 1-41. 日期菜单………….. .......................1-34 1-42. HART 手操器防爆检查…………….. .........1-35 1-43. 电池组拆卸 .....………...... .............1-36 1-44. 存储模块更换……………….. ........... ...1-38 1-45. 数据包装 100个安装和卸载……… ...... ....1-39 2-1. 联机菜单………………………….. ..... .......2-2 2-2. 设备设定菜单……. .... ......................2-4 2-3. 诊断和服务菜单…………………….. ..... .....2-4 2-4. 基本设定菜单………………….. ........ ..... .2-5 2-5. 快速键顺序样本………………… ..... .........2-6表列表表列表序号序号 名称名称 页码页码页码1-1. 功能键标识..................................1-7南京霍格机电有限公司 1-2. PC AMS 界面主要选择项......……………...........1-27v第一节第一节HART® 手操器手操器概述概述HART(Highway Addressable Remote Transducer 高速可寻址遥远的转换器)手操器(图图 1 1--1)是手持式设备,提供了联接到所有的HART-相容基于微处理的仪器设备的通用通讯。
