475校准罗斯蒙特变送器检修维护作业指导书

罗斯蒙特流量计安全操作及保养规程罗斯蒙特流量计是一种用于测量液体或气体流量的设备，在工业、医疗、科研等领域广泛应用。

为了保证流量计的正常运行，延长使用寿命，必须遵循安全操作及保养规程。

一、安全操作规程1. 熟悉设备在使用罗斯蒙特流量计之前，需要仔细阅读使用说明书，并熟悉设备的结构、功能和性能特点。

应该了解流量计的测量原理，掌握正确的安装、调试和使用方法。

2. 戴防护装备在进行罗斯蒙特流量计的安装、调试和维护时，必须戴上适当的防护装备，如安全帽、防护眼镜、手套等。

特别是在进行焊接、打磨等作业时，要戴上防护面具和口罩，以免吸入有害气体和粉尘。

3. 正确使用工具在安装和维护罗斯蒙特流量计时，需要使用适当的工具，例如扳手、接头等。

要选择质量好、尺寸合适的工具，以免损坏设备，甚至造成人身伤害。

4. 遵守操作规程在使用罗斯蒙特流量计时，要按照操作规程进行操作，严禁进行任何未经授权或超出能力范围的操作。

操作前应当检查设备是否处于正常状态，如有异常应立即停机排除故障。

二、保养规程1. 定期检查罗斯蒙特流量计在使用过程中会受到环境、介质等多种因素的影响，因此需要定期检查设备的各个组成部分，如流量传感器、显示器、接线等，以发现问题及时进行修理。

2. 定期清洗为保证罗斯蒙特流量计的使用效果，需要定期对设备进行清洗。

清洗时应当采用适当的清洗剂，注意清洗时要不断更换清洗剂，以避免二次污染。

3. 正确存放在罗斯蒙特流量计不运行时，需要正确存放设备。

应避免与化学品、溶剂等有害物质接触，并保持设备的通风干燥。

4. 定期校准罗斯蒙特流量计需要定期校准，确保设备测量数据的准确性。

建议每年进行一次校准，或在设备出现异常时及时进行校准。

结论在使用罗斯蒙特流量计时，必须遵循安全操作规程和保养规程，保证设备的正常运行和使用寿命。

同时，需要加强对设备的熟悉和了解，掌握正确的操作方法，并及时处理设备故障。

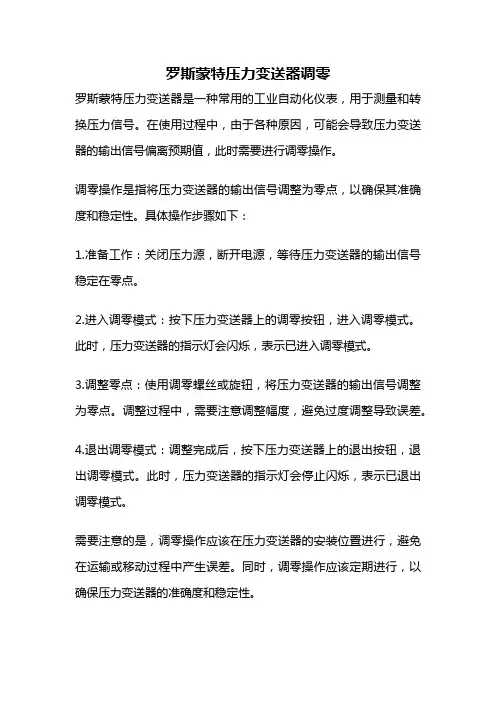

罗斯蒙特压力变送器调零
罗斯蒙特压力变送器是一种常用的工业自动化仪表，用于测量和转换压力信号。

在使用过程中，由于各种原因，可能会导致压力变送器的输出信号偏离预期值，此时需要进行调零操作。

调零操作是指将压力变送器的输出信号调整为零点，以确保其准确度和稳定性。

具体操作步骤如下：
1.准备工作：关闭压力源，断开电源，等待压力变送器的输出信号稳定在零点。

2.进入调零模式：按下压力变送器上的调零按钮，进入调零模式。

此时，压力变送器的指示灯会闪烁，表示已进入调零模式。

3.调整零点：使用调零螺丝或旋钮，将压力变送器的输出信号调整为零点。

调整过程中，需要注意调整幅度，避免过度调整导致误差。

4.退出调零模式：调整完成后，按下压力变送器上的退出按钮，退出调零模式。

此时，压力变送器的指示灯会停止闪烁，表示已退出调零模式。

需要注意的是，调零操作应该在压力变送器的安装位置进行，避免在运输或移动过程中产生误差。

同时，调零操作应该定期进行，以确保压力变送器的准确度和稳定性。

罗斯蒙特压力变送器的调零操作是一项重要的维护工作，可以提高其测量精度和稳定性，保证工业自动化系统的正常运行。

变送器日常维护作业指导书1.危害辨识1.1由于变送器测量介质复杂，有毒有害、易燃易爆物质很多，如CH4、CO、CO2H2S、出、O2、N2惰性气体等，排污时应尊守相关的安全规定，加强通风了，防止中毒。

2.准备阶段2.1常用工具一套、375 -台、人员二名。

2.2安全：劳保着装，佩戴CO报警器。

3.具休内容：3.1.1变送器日常工维护就是查看变送器的取压点、导压管、接头、阀门是否存在泄漏情况。

3.1.2变送器安全运行存在的隐患需要处理时，必须得到工艺的许可，由项目负责人办理《设备检修安全作业证》后方可实施，涉及挂联锁的，必须联系运行班长切除联锁。

3.1.3变送器指示不准时，用375查看仪表零位、最程值是否正确。

3.1.4对于差压变送器三组阀的操作要注意两点：(1 )不能让导压管中的凝结水或隔离液流失；(2)不可使测量元件受热或单向受压。

3.1.4.1三阀组的操作顺序，停表时先关闭负压阀，再开平衡阀，最后关闭正压阀。

开表时，先开正压阀，再关平衡阀，最后开负压阀。

3.1.4.2对于蒸汽流量计和带负迁移的液位计开停三阀组的操作过程中不可有三阀组同时打开的情况。

出现这种状况会造成凝结水和迁移流失的现象，导致仪表指示失真。

3.2对于导压管堵塞造成仪表指示失真的状况，必须对导压管线排污。

3.2.1对有迁移和隔离液的仪表排污后，投用前必须先灌隔离液或负迁移后方可投用。

3.2.2对测量蒸汽的差压变送器要等导压管线中冷凝液充满后才能投用。

3.3导压管有伴热的仪表，在伴热管开启的季节中，日常维护时还要对仪表的伴热管线进行检查，出现漏点和失热情况要及时处理，以免出现导压管冻堵或因冻堵造成的仪表损坏。

3.4对仪表进行排污时要尽可能地站在上风处，以免排污时出现中毒情况。

4.检修时间：1小时。

5 ?交接阶段5.1清理现场。

5.2工具物质回收。

5.3项目负责人联系运行班长签字消票，并通知可以恢复联锁。

5.4修改参数、更换仪表、或仪表校验后，必须有记录并在一周内存档。

Q/CDT 内蒙古大唐国际托克托发电有限责任公司企业标准Q/CDT-ITKTPC RK-BT-01-Ⅲ—20093051罗斯蒙特电容式压力变送器检修作业指导书2009-01-01发布 2009-01-01实施内蒙古大唐国际托克托发电有限责任公司3051罗斯蒙特电容式压力变送器检修作业指导书1、范围1.1目的和范围1.1.1目的：规范作业行为, 对检修作业工序、步骤及安全技术关键点给予必要的指导，避免出现质量事故。

1.1.2 范围：本指导书适用于3051罗斯蒙特电容式压力变送器检修。

1.2缺陷描述及原因分析1.2.1 仪表测量管路堵塞，管路介质泄漏；1.2.2 DCS通道故障；1.2.3 变送器电源的输入、输出不正常；1.2.4 变送器无显示，电缆断路、短路（端子氧化导致接触不良）和多点接地；1.2.5 变送器阻尼时间设定值太大或太小；1.2.6 变送器量程设置错误或DCS量程设置错误1.2.7 被测介质本身参数的变化；1.2.8 测量管路与变送器安装工艺不符合质量标准；1.2.9 变送器电路板损坏；1.2.10变送器零点漂移；1.2.11变送器接头发生泄漏；1.2.12变送器一次门，二次门，排污门泄漏；1.2.13变送器一次门，或二次门未打开；1.2.14变送器接线端子绝缘强度不够；1.2.16变送器进线盖内部积水；1.2.17仪表测量管路没有按照规定进行保温，导致管路介质受冻；1.3检修内容3051罗斯蒙特电容式压力变送器检修。

1.4 可行性分析；1.4.1 对变送器进行检修，经设备部热控点检及班内成员分析该项工作在解除所带设备联锁保护或在DCS系统内将测点强制为正常值后，不会发生设备误动事故。

2.本指导书涉及的技术资料和图纸2.1.1 3051型变送器运行简图（附页1）2.1.2 3051型变送器安装流程图2.1.3 3051型变送器hart375手操器操作简图3、安全技术关键点，风险分析及控制措施：3.1 安全关键点：3.1.1 检查工作环境是否存在易燃易爆物品，使用铜质工具；3.1.2 检查作业部位上下方是否是否存在交叉作业，若存在交叉作业设专人监护，并做好防高空落物及高空坠物措施，例如正确佩戴安全帽、使用工具袋、不上下抛掷工具等；3.1.3 使用脚手架必须经验收合格方可使用，高空作业必须正确佩戴安全带；3.1.4 作业部位附近有腐蚀性物质时，做好防护措施，如穿防护服、戴防护手套等，变送器所测量的管道内介质为有腐蚀性的物质时，必须做好防护措施，如戴防护眼镜、穿防护服、戴防护手套等措施，必要时进行系统隔离；3.1.5 使用梯子前检查梯子是否完好，角度使用正确，设专人扶梯子；3.1.6 作业前核对变送器取样管路是否还带有其它热控设备，如果有则应检查变送器是否带有联锁、保护、调节等，采取安全可靠隔离措施；3.1.7 检查一、二次门是否有异常，必须在完全隔离的情况下进行；3.1.8 变送器安装支架还上还有其它设备时，工作前需核实设备标牌及管路，确认无误后开始工作，对于不能确定的设备严禁检修；3.1.9测量介质为高温高压介质，确定运行人员关闭一次门后，管路内无压，拆设备时必须2人以上，带压排污时必须戴好相关防止人身烫伤的劳动保护用品，排污时，一人控制一次门，另一人将排污门试着打开少许，见有水流出为宜并且两人应保持良好的通讯；3.3风险分析及控制措施：5.1现场准备5.1.1办理工作票5.1.2工器具准备6、检修工序、技术关键点及质量验证工作前准备设备部件的摆放位置和防护措施、以及专用工具准备完毕。

475通讯器调整罗斯蒙特压力变送器量程步骤一、工作零点的设置方式1、开机上线进入连线状态(如下图)：2、选择你所要调整的设备，双击（或按“＞”）进入设备菜单(如下图)：3、选择资源块（TRD1_0274）双击（或按“＞”）进入设备菜单(如下图)：3、双击或用“∧∨”键选择Methods(方法)按“＞”进入(如下图)：4、选择Zero trim（零位整定）双击（或按“＞”）进入设备菜单(如下图)：在接下来的界面中无需修改任何参数，一直点击弹出界面的NEXT 直至调整完成，然后推出。

变送器工作零位效验完成。

二、量程调整步骤：1、同样开机连线，选择需要修改量程的设备然后进入该设备的AI模块（如下图）：双击或用“∧∨”键选择PT32203_H1 AI按“＞”进入(如下图)：2、选择双击或用“＞”进入(如下图)：3、选择输出量程上限双击或用“＞”进入(如下图)：4、选中输入对话框然后输入你需要重新设定的数值后点击后返回到上层界面(如下图)：此时可见先前的150KPa 改为了100KPa，但前面有一个*号，这是因为修改后的值尚未上传的缘故，此时在FF总线设备中上不能直接点击上传按键来改变量程值，还需要将设备AI模块暂时关闭点击界面中进入模块开/关选择界面(如下图)：5、将中原有√选项去除，然后√选OOS选好后点击键返回上层菜单(如下图)：然后这时再点击上传修改后数值，此时可见数值已上传，前面*号已没有(如下图)此时修改步骤仍未完成，还需将AI模块改回至AUTO状态。

点击进入下图界面此时执行和上次相反的选择，√AUTO；然后去除OOS√选，完成后按键返回上层界面。

此时调整完成。

离线推出，结束量程调整工作。

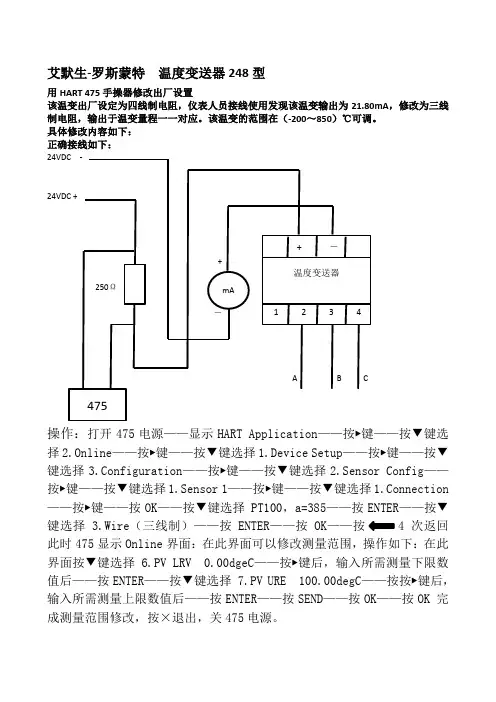

艾默生-罗斯蒙特 温度变送器248型
用HART 475手操器修改出厂设置
该温变出厂设定为四线制电阻，仪表人员接线使用发现该温变输出为21.80mA ，修改为三线制电阻，输出于温变量程一一对应。

该温变的范围在（-200～850）℃可调。

具体修改内容如下：
正确接线如下：
操作：打开475电源——显示HART Application ——按▶键——按▼键选择2.Online ——按▶键——按▼键选择1.Device Setup ——按▶键——按▼键选择3.Configuration ——按▶键——按▼键选择2.Sensor Config ——按▶键——按▼键选择1.Sensor 1——按▶键——按▼键选择1.Connection ——按▶键——按OK ——按▼键选择 PT100，a=385——按ENTER ——按▼
键选择 3.Wire （三线制）——按ENTER ——按OK ——按次返回 此时475显示Online 界面：在此界面可以修改测量范围，操作如下：在此界面按▼键选择 6.PV LRV 0.00dgeC ——按▶键后，输入所需测量下限数值后——按ENTER ——按▼键选择 7.PV URE 100.00degC ——按按▶键后，输入所需测量上限数值后——按ENTER ——按SEND ——按OK ——按OK 完成测量范围修改，按×退出，关475电源。

罗斯蒙特3051压力（（差压））变送器检修与维护一、变送器拆卸1.确认变送器一次门可靠关闭（温度除外）。

2.关闭并确认变送器二次门可靠关闭。

3.打开变送器排污门确认可靠泄压后关闭。

4.拧开变送器标有:“接线侧”一侧盖口”。

5.解除信号线,用绝缘胶带保护好信号线及其电缆标号。

6.拆除变送器引压管接头，并用胶带妥善保护引压管头部。

7.拆除变送器固定螺丝,将变送器从支架上取下来。

8.对变送器清扫表面灰尘,用白胶布作好设备标签贴至变送器表面。

9.变送器送至校验场所并放置2小时以上,待校验。

二、校验前检查1.变送器外观完整,无污物,铭牌完整。

2.外观检查无变送器硅油漏泄。

3.机械部件完整无损。

三、压力变送器校验1、密封性检查注：首次校验应进行此项校验，后续校验合使用中检验可不进行此项校验。

1 ）平稳地升压（或疏空），使压力变送器测量室压力达到测量上限（或当地大气压力90 ％的疏空）。

2 ）关闭压力源保持密封15分钟，应无泄漏。

3 ）在最后5 分钟内通过压力表观察，其压力值下降（或上升）不得超过测量上限值的2 ％。

4 ）差压变送器在进行密封性检查时，高低压力容室连通，并同时引入额定工作压力进行观察。

2、调整前测试1 ．选择与变送器相适应加压装置及压力模块。

2 ．将被检变送器与加压装置、压力模块、福禄克、3051 变送器手操器相连接好。

3 ．按信号量程的25 ％递增，从0 ％到100 ％依次对变送器加压，读取每点电流指示值，作好记录。

4 ．加压至量程的100 ％后逐渐减压，在100 ％到0 ％之间按量程的25 ％递减，观察各点电流值，并作好记录。

5 ．重复步骤3和4一次，将误差较大一次的数据作为最终数据记录。

6 ．检查上述操作中零点和满量程无漂移。

7 ．计算基本误差及回程误差，保留小数位2 位。

8 ．基本误差及回差小于等于量程的±0.5 % （±0.08mA ) ，则此变送器精度合格。

9 ．基本误差及回差大于量程的±0.5 % （±0.08mA ) ，则此变送器精度不合格，需要调整。

475手操器使用方法与故障维修小编在朋友们的帮助下整理了部分475手操器的使用方法和故障维修经验资料，及常用菜单的中英文对照总结，希望能帮助仪表人掌握并使用好475手操器。

手操器是什么？其实我们常说的手操器应该叫做现场通讯器（field communicator），是为了组态调试现场仪表使用的。

现场仪表受限于尺寸往往显示信息和按键有限，使用通讯协议的手操器可以显示更详细的信息，更方便调试，也提供了在机柜间而不用去现场调试仪表的选择，让仪表工作人员更便利更安全。

HART475手操器支持超过200个供应商的1,500 多种HART 和Ff现场总线设备, 能完美地与您的设备协同工作。

通过便利升级选项, 可以获得最新的HART和Ff现场总线设备描述文件（DD）。

475 现场通讯器, 确保通过单一的本安手操器, 完成对HART和现场总线仪表的通用支持。

手操器产品手操产品品牌多样，常用的国外产品有：Rosemount/罗斯蒙特最常用的型号罗斯蒙特手操器475HP1ENA9GM9（基本型）罗斯蒙特手操器475HP1ENAUGMT（三年升级）罗斯蒙特手操器475HP1EKL9GM9T（防爆）罗斯蒙特手操器475HP1EKLUGM9T（防爆+三年升级）罗斯蒙特手操器475FP1EKLUGMT（HART+FF协议）YOKOGAWA/横河BT200系列HONEYWELL/霍尼韦尔 MCT202手操器SIEMENS/西门子HART 475手操器部分国内产品有：西安欧迪475手操器西安能特475手操器北京华控475hart手操器如何使用475手操怎样连接？一般手操器的两个表笔（或者是钩子和夹子）要加到仪表的电流输出的两个端子上（对于二线制仪表当然就是电源端子）。

两个表笔不分正负。

如何调试仪表？首先，请阅读仪表的使用说明书，只要你的仪表支持hart协议，里面就会有Online之后的菜单结构以及每个调试项的详细解释。

往往需要调节的包括：位号检查与设置（Tag），测量源的选择，测量单位，仪表的输出方式，输出定标（对于电流输出就是上下限，URV和LRV），滤波与信号处理（最常见的是damp，阻尼时间），实际测试，与DCS回路测试等等。

锅炉、汽轮机及脱硫脱硝装置变送器校验检修作业指导书指导书起草部门：指导书起草人：指导书修改人：指导书审核人：指导书批准人：目次1 项目情况2 设备修前状况3 检修原因4 检修工序及监督点5 检修记录6 备注变送器校验检修工艺记录一、项目情况项目名称变送器校验检修项目负责人设备专责人开工时间结束时间备注二、设备修前状况修前检查项目检查结果修后检查项目检查结果1.检查外观是否完好1. 外观是否完好2.检查变送器接线是否合格2. 变送器接线是否合格3.检查变送器是否有泄漏现象3. 变送器是否有泄漏现象4.检查变送器电路元件及其连接是否完好4. 变送器电路元件及其连接是否完好5.检查变送器密封面密封情况是否完好5. 变送器密封面密封情况是否完好6.检查信号线接地是否合格6. 信号线接地是否合格卫生情况卫生情况记录人记录时间记录人记录时间三、检修原因检修原因消缺（）定修（）大修（）小修（）临修（）故障描述（如果出现）四、检修工序及监督点工序检修步骤及内容质量标准质检点计划工时实际工时工序1【检修前准备工作】1 1. 工作负责人对工作人员进行安全交底和技术交底交底要详细认真，本人签字2. 办理检修工作票措施填写正确齐全3. 相关系统隔离完毕和工作许可人共同到现场确认安全措施已执行完毕4. 检修场地清理干净现场整洁无杂物5. 检修用备品备件、材料、工具准备齐全所用工器具材料准备齐全，摆放整齐工序2【变送器拆卸】31. 二次门处理关闭二次门2. 变送器拆卸变送器螺纹无损坏3. 取样管接头及接线处理取样管接头处密封良好，裸露线头包好，做好标记工序3【变送器检查校验】6 1．变送器外观检查铭牌完整、清晰，零部件完整无损，设备表面无锈蚀和霉斑H12．变送器下限值检查将变送器加压至下限值，测量输出电流为4mAH13．变送器上限值检查将变送器加压至上限值，测量输出电流为20mAH14. 变送器基本误差及回程误差检查将变送器选取5个检定点缓慢加压泄压，记录上升和下降时的数值，计算基本误差和回程误差在仪表允许误差范围之内H1工序4【压力变送器回装】3 1．压力变送器回装接头紧固无渗漏，正负压侧连接正确，并开启二次门H22．变送器接线接线紧固、正确,进线处密封良好H2工序5【现场清理、终结工作票】0.51. 检修工作结束后清理现场做到工完料净场地清2. 终结工作票认真履行工作票终结手续3. 填写检修记录记录详细真实五、检修记录1、故障记录（有问题的工序记录）序号待检点（H.W）工序内容质量工艺标准一级验收记录二级验收记录三级验收记录1 H1 变送器检查校验变送器检查校验合格2 H2 压力变送器回装接头紧固无渗漏，正负压侧连接正确，并开启二次门, 接线紧固、正确,进线处密封良好2、重要检修数据记录序号检查项目测量项目相关标准修前数值修后数值备注1六、备注备注。

2011年2月475 现场通讯器彩色并具有图形功能的用户界面强大的现场诊断功能475 现场通讯器适用于所有供应商的HART 及 F fieldbus 注册设备。

475现场通讯器是在具有行业领先技术的 375现场通讯器的基础上开发的, 同时还增加了创新性的新功能, 包括彩色显示屏，蓝牙通讯和先进的现场诊断。

耐用和可靠。

作为单一的手操器, 只有475现场通讯器可以同时提供所有这些功能。

你所获得的是目前功能最强大的手操器—通用, 用户可升级, 本安,坚固蓝牙通讯接口OUNDATION长时间持续使用的锂离子电源模块全面支持 HART 和F fieldbus 现场总线设备OUNDATION2011年2月通过 ValveLink Mobile 和增强的图形功能在现场进行高级故障诊断475现场通讯器的设计理念在于简化你在现场的工作。

用户在操作HART 和FF 现场总线设备时, 都可体验到直观的彩色图形界面。

它的触摸屏幕比PDA 或掌上电脑还大,支持 HART 协议版本5, 6和 7 (包括WirelessHART) 的设备, 并能通过互联网进行升级。

无论是在仪表间还是在现场, 触摸感应屏幕和加大的操作按钮令使用更为快捷方便。

475现场通讯器可由用户通过互联网随时升级, 从而避免了因送往服务中心所导致的时间拖延。

带有便利升级选项的手操器, 可以下载最新的设备描述文件(DDs), 新的功能, 或直接获得新的许可授权选项。

保持 475现场通讯器更新就是这样简单。

仪表供应商持续不断地推出新的HART 和FF 现场总线设备, 并对现 有设备不断进行功能升级, 保持厂 里所有设备的设备描述(DDs)更新是一件具有挑战性的工作。

现在有了便利升级功能,当新的HART 和Ff 现场总线设备描述文件（DDs ）发布时, 只需要从互联网直接下载就可以升级475现场通 讯器了。

随时保持更新,一切尽在您的掌握之中。

彩色图形功能是每台475现场通讯器的标准配置。
