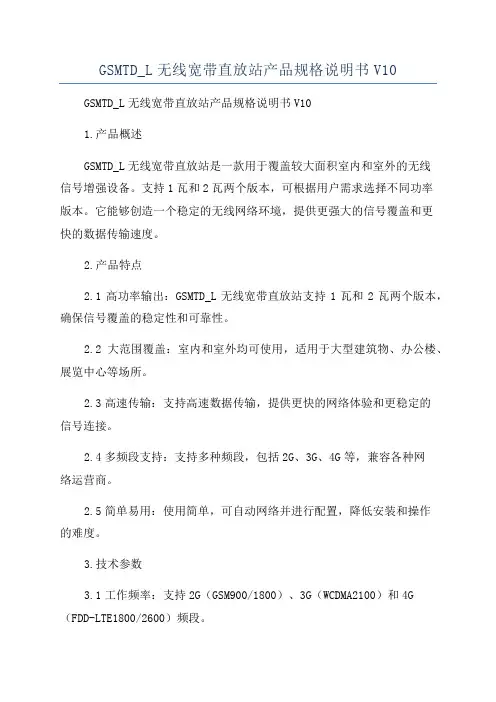

GSM TD-L无线宽带直放站(1W 2W)产品规格说明书V1.0

GSMTD_L无线宽带直放站产品规格说明书V10 GSMTD_L无线宽带直放站产品规格说明书V101.产品概述GSMTD_L无线宽带直放站是一款用于覆盖较大面积室内和室外的无线信号增强设备。

支持1瓦和2瓦两个版本，可根据用户需求选择不同功率版本。

它能够创造一个稳定的无线网络环境，提供更强大的信号覆盖和更快的数据传输速度。

2.产品特点2.1高功率输出：GSMTD_L无线宽带直放站支持1瓦和2瓦两个版本，确保信号覆盖的稳定性和可靠性。

2.2大范围覆盖：室内和室外均可使用，适用于大型建筑物、办公楼、展览中心等场所。

2.3高速传输：支持高速数据传输，提供更快的网络体验和更稳定的信号连接。

2.4多频段支持：支持多种频段，包括2G、3G、4G等，兼容各种网络运营商。

2.5简单易用：使用简单，可自动网络并进行配置，降低安装和操作的难度。

3.技术参数3.1工作频率：支持2G（GSM900/1800）、3G（WCDMA2100）和4G （FDD-LTE1800/2600）频段。

3.2功率输出：提供1瓦和2瓦两个版本，可根据用户需求选择不同功率版本。

3.3工作温度：-10℃~55℃，适应各种气候环境。

3.4工作湿度：适应湿度在5%~95%的各种环境。

3.5 尺寸：100mm×80mm×25mm，小巧便携，适合各种安装环境。

3.6电源要求：输入电压AC110~220V，输出电压DC24V。

4.安装要求4.1安装环境：GSMTD_L无线宽带直放站适用于室内和室外安装，要求安装环境通风良好，温度适宜，避免阳光直射和潮湿环境。

4.2安装位置：应根据具体情况选择安装位置，保证尽量避免遮挡和干扰信号传输。

4.3连接方式：将设备正确连接到供电源和天线，确保安装正确可靠。

5.注意事项5.1请勿在高温、高湿度、易燃、易爆等危险场所使用或存放设备。

5.2请勿在强电磁场环境下使用，以免对设备造成损坏。

5.3使用前请仔细阅读产品操作手册，安装和操作时请保持注意力集中，避免操作失误。

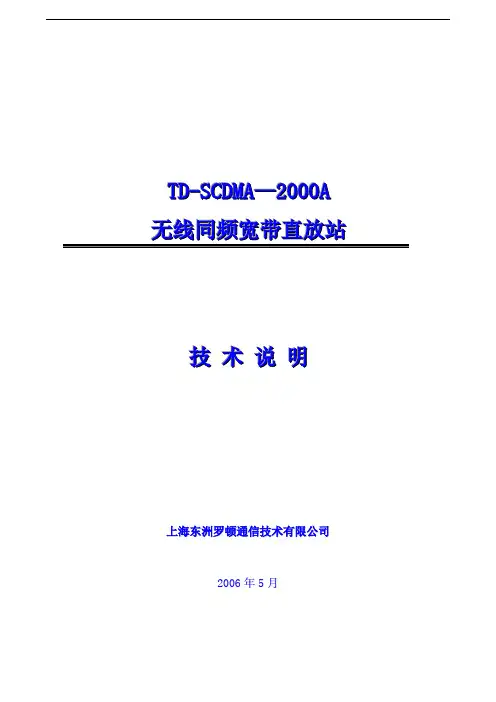

T D-S C D M A—2000A 无线同频宽带直放站
技术说明
上海东洲罗顿通信技术有限公司
2006年5月
TD-SCDMA无线同频直放站技术手册
1、概述
在移动通信、个人通信及宽带无线接入领域中，TD-SCDMA数字移动通信系统是中国制定的第一个国际标准，一种极富有生命力和卓越应用前景的移动通信制式，作为TD-SCDMA移动通信网核心基站的补充，TD-SCDMA直放站在优化网络结构，扩大覆盖面积，实现盲区覆盖、地下覆盖、室内覆盖等场合发挥了重要的作用，是TD-SCDMA网络不不可以缺少的一部分。

谢谢您选择了上海东洲罗顿公司设计制造的TD-SCDMA—2000A 系列直放站，本公司将竭诚为您服务。

2、TD-SCDMA—2100A 宽带无线直放机的原理框图
3、工作原理
由基站发出的下行信号经前向天线接收，经过带通滤波器，通过射频同步开关，到达低噪声放大器，放大后进入衰减器，接入衰减器的目的是使安装地点的场强可以在大范围内变动，再经带通滤波器、推动器、带通滤波器、功率放大器，信号功率已达到发射要求，经射频同步开关后，进入带通滤波器、后向天线发射到覆盖区。

用户手机所发的上行信号，经后向天线接收、带通滤波器、同步开关、低噪放、衰减器、带通滤波器、推动放大器、功率放大器、同步开关、带通滤波器后，从前向天线发射给基站，使用户手机发射信号与基站沟通。

本系统中采用GPS天线接收基站的同步信号，经过同步控制电路后，产生同步开关时序信号，控制模块中的同步开关，和模块中的供电开关。

第2 页上海东洲罗顿通信技术有限公司。

GSM(移动)干线放大器用户手册GSM（移动）干线放大器用户手册版本：V1.0编写：日期：审核：日期：批准：日期：上海市东洲罗顿通信技术有限公司尊敬的客户：您好！感谢您选用我公司产品。

本手册（版本V1.0）是GSM干线放大器产品的主要附件之一。

为了保证GSM 干线放大器产品（设备）安装、使用的顺利进行，防止安装、使用不当造成设备损坏及对人体健康造成的不良影响，请仔细阅读并妥善保存本手册。

本手册介绍了GSM产品的基本概念和使用常识，便于用户能够正确地安装、开通、维护该系统。

本手册主要包括以下内容：●概述：介绍GSM干线放大器产品在GSM室内覆盖方案中的地位、作用和意义。

●工作原理：主要介绍WCDMA干线放大器产品的组成、基本工作原理。

●技术指标：列出GSM干线放大器产品的主要技术指标。

●设备安装：介绍GSM干线放大器产品的工程安装相关事项，包括安装流程、安全注意事项、实地勘查、安装设备检查、安装工具准备、以及设备的安装步骤等内容。

●设备开通：介绍GSM干线放大器产品安装后的开通、调试方法、步骤。

●设备维护：介绍GSM干线放大器产品的维护常识。

●设备常见故障与排除方法：介绍GSM干线放大器产品运行后可能出现的常见故障及其排除方法。

●附件：较为详细地描述了GSM网络的室内覆盖方案。

说明：1、本手册中提供的各种产品、安装等图片仅供参考（以实物为准）。

2、由于产品的升级可能导致本手册未能及时得到更新，敬请谅解。

3、售后服务：若设备发生故障，请直接联系我公司当地技术支持人员或我公司客户服务人员。

由于人为技术性、破坏性等非正常安装、使用造成的损失与我公司无关。

4、版权声明：本手册的版权归本公司所有。

目录1 概述 (1)2 工作原理 (2)3 技术指标 (3)4 设备安装 (4)4.1安装流程 (4)4.2安全注意事项 (4)4.3实地勘测 (5)4.3.1 电磁环境勘测 (5)4.3.2 安装环境勘测 (6)4.4安装设备检查 (7)4.5安装工具准备 (8)4.6设备安装 (9)4.6.1 实物图片 .................................................................. 错误！未定义书签。

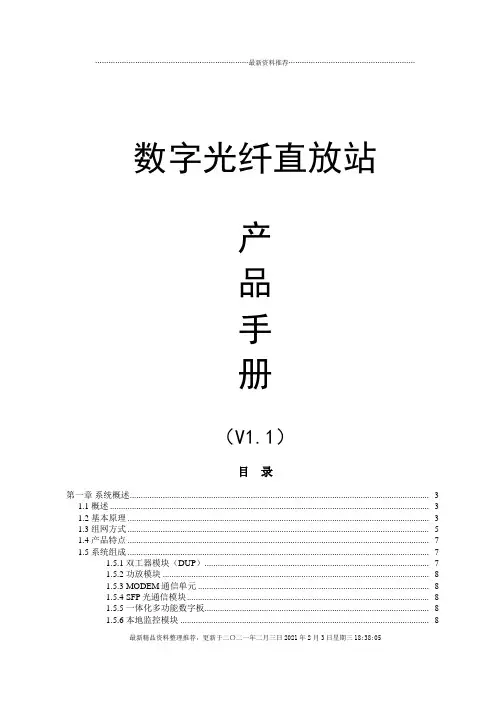

数字光纤直放站产品手册（V1.1）目录第一章系统概述........................................................................................................................................ - 3 -1.1 概述 ................................................................................................................................................. - 3 -1.2 基本原理 ......................................................................................................................................... - 3 -1.3 组网方式 ......................................................................................................................................... - 5 -1.4 产品特点 ......................................................................................................................................... - 7 -1.5 系统组成 ......................................................................................................................................... - 7 -1.5.1 双工器模块（DUP）...................................................................................................... - 7 -1.5.2 功放模块 ......................................................................................................................... - 8 -1.5.3 MODEM通信单元 ......................................................................................................... - 8 -1.5.4 SFP光通信模块.............................................................................................................. - 8 -1.5.5 一体化多功能数字板...................................................................................................... - 8 -1.5.6 本地监控模块 ................................................................................................................. - 8 -第二章系统技术指标................................................................................................................................ - 9 -2.1 数字直放站主要技术指标 ............................................................................................................. - 9 -带外抑制................................................................................................................................................... - 10 -2.2 机械及环境特性 ........................................................................................................................... - 11 -2.3 监控功能 ....................................................................................................................................... - 12 -2.3.1 监控引用文件 ............................................................................................................... - 12 -2.3.2 功能描述 ....................................................................................................................... - 12 -2.3.3 监控的内容 ................................................................................................................... - 13 -第三章系统安装...................................................................................................................................... - 17 -3.1 安装流程 ....................................................................................................................................... - 17 -3.2 工程准备 ....................................................................................................................................... - 17 -3.2.1 用户配合 ....................................................................................................................... - 17 -3.2.2 现场勘察 ....................................................................................................................... - 18 -3.2.3 安装工具 ....................................................................................................................... - 18 -3.3 安装条件 ....................................................................................................................................... - 18 -3.3.1 基本安装条件 ............................................................................................................... - 18 -3.3.2 建议环境要求 ............................................................................................................... - 18 -3.4 设备检查 ....................................................................................................................................... - 19 -3.4.1 清点货箱 ....................................................................................................................... - 19 -3.4.2 开箱验货 ....................................................................................................................... - 19 -3.5 直放站安装和连接 ....................................................................................................................... - 19 -3.5.1 近端单元安装 ............................................................................................................... - 19 -3.5.2 安装地点的选择原则.................................................................................................... - 20 -3.5.3 远端单元安装 ............................................................................................................... - 21 -3.5.4 近端单元的连接 ........................................................................................................... - 23 -3.5.5 远端单元的连接 ........................................................................................................... - 28 -3.5.6 一近端单元拖多个远端单元的连接............................................................................ - 30 -3.5.7 远端单元加电 ............................................................................................................... - 31 -3.5.8 近端单元加电 ............................................................................................................... - 31 -3.5.9 指示灯说明 ................................................................................................................... - 31 -3.5.10 系统设置 ..................................................................................................................... - 32 -3.5.11 原理框图...................................................................................................................... - 32 -第四章系统调测...................................................................................................................................... - 35 -4.1 数字光纤直放站系统的一般调测步骤（一般在从机进行）.................................................... - 35 -4.2 调测工具及仪表 ........................................................................................................................... - 35 -4.3 测量天馈系统的驻波比 ............................................................................................................... - 35 -4.4 测量交流输入电压 ....................................................................................................................... - 36 -4.5 测量光路衰耗 ............................................................................................................................... - 36 -4.6 参数调试 ....................................................................................................................................... - 36 -4.7 下行输出功率测试 ....................................................................................................................... - 36 -4.8 呼叫测试 ....................................................................................................................................... - 37 -第五章监控系统操作.............................................................................................................................. - 38 -5.1 操作系统特性 ............................................................................................................................... - 38 -5.2 基本操作 ....................................................................................................................................... - 38 -5.3 详细介绍各界面的操作 ............................................................................................................... - 43 -5.3.1设备信息列表查询与设置............................................................................................ - 43 -5.3.2单独查询与设置网管信息............................................................................................ - 44 -5.3.3修改告警使能，告警全打开/关闭............................................................................... - 45 -5.3.4修改单项告警使能........................................................................................................ - 46 -5.3.5修改设置参数................................................................................................................ - 47 -5.3.6查询参数........................................................................................................................ - 47 -5.3.7扩展指令参数设置与查询............................................................................................ - 48 -5.3.8串口监视设置与查询：................................................................................................ - 49 -5.3.9工厂测试工具设置........................................................................................................ - 50 -第六章系统维护...................................................................................................................................... - 54 -6.1 系统维护的基本要求 ................................................................................................................... - 54 -6.2 维护工具、仪表、材料 ............................................................................................................... - 54 -6.3 维护测试 ....................................................................................................................................... - 54 -5.1.4 交流供电电压的测试.................................................................................................... - 55 -5.1.5 电源模块直流输出电压的测试.................................................................................... - 55 -5.1.6 下行输出功率的测试.................................................................................................... - 55 -5.1.7 天馈系统的驻波比测试................................................................................................ - 55 -5.1.8 呼叫测试 ....................................................................................................................... - 55 -5.1.9 监管测试 ....................................................................................................................... - 56 -5.1.10 接地系统的检查 ......................................................................................................... - 56 -5.1.11 馈线接头防水检查...................................................................................................... - 56 -5.1.12 设备内部检查 ............................................................................................................. - 56 -5.2 保养维护 ....................................................................................................................................... - 56 -5.3 故障和告警处理 ........................................................................................................................... - 56 -第七章包装、运输和储存 (57)7.1 设备包装 (57)7.2 设备运输及搬运 (57)7.3 储存 (57)第一章系统概述1.1概述随着通讯技术的发展，移动通讯技术逐渐成为“亮点”，从2G到3G，从TDMA到CDMA，移动通讯不断发展的先进技术为我们描绘出一幅前景灿烂的个人通讯方式。

深圳国人通信股份有限公司GSM/TD-L无线宽带直放站(1/2W)SGR-R3B1D-1/2(G_TD-L)/A3 V1.0产品规格说明书SAP编号：版本：V1.0生效日期：2015-3-10版权：深圳国人通信股份有限公司本文件之版权属深圳国人通信有限公司所有，未经书面批准不得随意复制外传。

文件更改履历表序号修改页码及条款修改人审核人批准人更改日期目录1.范围 (1)2.参考标准 (1)3.执行标准 (1)4.整机射频指标 (2)5.整机监控指标 (4)6.安全要求 (4)6.1.接地导体电阻和连接电阻 (4)6.2.抗电强度 (5)6.3.通信口的抗电强度 (5)6.4.接触电流 (6)7.电磁兼容要求 (6)8.设备防雷指标要求 (6)9.设计及工艺要求 (6)9.1.铭牌、结构及接口要求 (6)9.2.工艺要求 (7)10.例行实验 (8)11.接口定义 (8)12.结构要求 (8)13.电源适应性要求 (9)14.通用技术要求 (9)1.范围本文件规定了《GSM/TD-L无线宽带直放站》的射频、监控技术指标以及整机的端口和结构等。

本文件适用于《GSM/TD-L无线宽带直放站》的产品设计、验证、生产、采购以及质量检验等各个环节。

产品目录见下表：产品名称产品型号GSM/TD-L无线宽带直放站(1W) SGR-R3B1D-1(G_TD-L)/A3 V1.0GSM/TD-L无线宽带直放站(2W) SGR-R3B1D-2(G_TD-L)/A3 V1.02.参考标准GB/T 2423.1-2001《电工电子产品环境试验第2部分: 试验方法试验A: 低温》GB/T 2423.2-2001《电工电子产品环境试验第2部分: 试验方法试验B: 高温》GB/T 2423.9-2001《电工电子产品环境试验第2部分: 试验方法试验Cb: 设备用恒定湿热》GB15842-1995《移动通信设备安全要求和试验方法》YD/T282－2000《通信设备可靠性通用试验方法》YD1139-2001《900MHz/1800MHz TDMA 数字蜂窝移动通信系统的电磁兼容要求和测量方法，第二部分：基站及其辅助设备》IEC60950-1999《信息技术设备的安全》YDT952《900MHz 1800MHz GSM直放站技术要求和测试方法》3.执行标准本产品必须符合以下标准规定：《中国移动直放站监控系统功能规范1.0.1》《中国移动直放站监控系统设备验收规范1.0.1》《中国移动直放站监控系统数据需求规范1.0.1》《中国移动直放站设备网管接口技术规范1.0.1》《中国移动GSM数字直放站技术规范v1.0.0》《中国移动GSM数字直放站测试规范v1.0.0》4.整机射频指标表1 GSM系统主要技术指标测试项目指标频率范围(MHz) 上行：885-909MHz；下行：930-954MHz最大输出功率(dBm) 1W 上行：23±2；下行：30±2 2W 上行：23±2；下行：33±2功率调节范围(dB) ≥10 增益(dB) 85±3 增益调节步长(dB) 1.0数控调节误差(dB) 0～20dB ≤1.0 20～25dB ≤1.5互调衰减(dBc) ≤-45 噪声系统（dB）≤5ALC控制范围(dB) ≥10（ALC起控后，输出功率增大10dB，输出功率保持±1dB之内）频率误差≤±0.1ppm调制准确度GMSK≤6.1°RMS≤24.5°peak 8PSK（EVM）≤6％ RMS最大允许输入功率≥-10dBm（持续1min不损坏）带内波动(dB) ≤3.0（峰峰值）输入、输出电压驻波比≤1.50传输时延≤5.0μs杂散发射（有效工作频带内）≤-36dBm /100kHzFL-2.5MHz～F0-6.0MHzF0+6.0MHz～FH+2.5MHz≤-36dBm /30kHz F0-6.0MHz～F0-1.8MHzF0+1.8MHz～F0+6.0MHz杂散辐射(偏离工作频带边缘2.5MHz之外)≤-36dBm/30kHz（带外2M～5M）≤-36dBm/100kHz（带外5M～10M）≤-36dBm/300kHz（带外10M～20M）≤-36dBm/1MHz（带外20M～30M）≤-36dBm/3MHz（9K～FL-30M及FH+30M～1G）≤-30dBm/3MHz（1G～12.75G）特殊频段杂散发射≤ -71dBm/100kHz（1710～1785MHz）≤ -71dBm/100kHz（2010～2025MHz）≤ -71dBm/100kHz（2320～2370MHz）≤ -71dBm/100kHz（2400～2483.5MHz）≤ -71dBm/100kHz（2500～2690MHz）≤ -71dBm/100kHz（5.15～5.35GHz）≤ -71dBm/100kHz（5.725～5.850GHz）注：其他未说明的指标必须符合中国移动标准《中国移动GSM数字直放站技术规范v1.0.0》、《中国移动GSM数字直放站测试规范v1.0.0》及YD/T 1337-2005《900/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法》中之规定表2 TD-LTE（F频段）系统主要技术指标测试项目指标频率范围(MHz) F频段（1880～1920）最大输出功率(dBm) 1W 上行：23±2；下行：30±2 2W 上行：23±2；下行：33±2功率调节范围(dB) ≥10 增益(dB) 85±3 增益调节步长(dB) 1.0带内波动(dB) ≤3.0数控调节误差(dB) 0～20dB ≤1.0 20～25dB ≤1.5频谱模版满足频谱模版要求ACLR（dBc）上行：≤-36 下行：≤-40EVM（64QAM）≤8%频率误差≤±0.1ppm 噪声系统（dB）≤5ALC控制范围(dB) ≥10（ALC起控后，输出功率增大10dB，输出功率保持±1dB之内）最大允许输入功率≥-10dBm（持续1min不损坏）输入输出电压驻波比≤1.50传输时延≤5.0μs施主小区信号要求（dBm）RSRP≥-113dBm/15KHz（只对下行要求）杂散发射有效工作频带内≤-36dBm /100kHzFL-2.5MHz～F0-6.0MHzF0+6.0MHz～FH+2.5MHz≤-36dBm 30kHz F0-6.0MHz～F0-1.8MHzF0+1.8MHz～F0+6.0MHz 工作频带外(偏离工作频带边缘2.5MHz之外) 2.5MHz至10MHz范围内不考虑互调产物≤-36dBm/1KHz（9kHz～150kHz）≤-36dBm/10KHz（150kHz～30MHz）≤-36dBm/100KHz（30MHz～1GHz）≤-30dBm/1MHz（1GHz～12.75GHz）特殊频段杂散发射≤ -71dBm/100kHz（1710～1785MHz）≤ -71dBm/100kHz（2010～2025MHz）≤ -71dBm/100kHz（2320～2370MHz）≤ -71dBm/100kHz（2400～2483.5MHz）≤ -71dBm/100kHz（2500～2690MHz）≤ -71dBm/100kHz（5.15～5.35GHz）≤ -71dBm/100kHz（5.725～5.850GHz）5.整机监控指标必须符合中国移动《中国移动直放站监控系统功能规范V1.0.1》、《中国移动直放站监控系统设备验收规范V1.0.1》、《中国移动直放站监控系统数据需求规范V1.0.1》、《中国移动直放站设备网管接口技术规范V1.0.1》，可接入目前的直放站网管平台统一管理。

站点名称室内分布设计方案贴站点正面照片使用说明目录第1章概述 (1)1.1自然环境 (1)1.2工程简介 (1)第2章覆盖指标要求 (2)第3章设计思路 (3)3.1覆盖范围 (3)3.2信源配置 (3)3.3小区规划 (4)3.4器件选择 (5)3.5系统稳定性考虑 (5)第4章设计方案分析 (6)4.1合路方式分析 (6)4.2系统间干扰分析 (6)4.3覆盖分析 (7)4.3.1 GSM覆盖分析 (7)4.3.2 TD-SCDMA覆盖分析 (7)4.3.3 WLAN覆盖分析 (8)4.4容量分析 (8)4.4.1 GSM系统容量计算 (9)4.4.2 TD-SCDMA系统容量计算 (9)4.4.3 WLAN系统容量计算 (10)4.5频率规划分析 (11)4.5.1 GSM频率规划 (11)4.5.2 TD-SCDMA频率规划 (11)4.5.3 WLAN频率规划 (11)4.6切换分析 (11)4.7外泄控制分析 (12)4.7.1 GSM外泄控制分析 (12)4.7.2 TD-SCDMA外泄控制分析 (13)4.7.3 WLAN外泄控制分析............................................................................. 错误!未定义书签。

4.8可扩容性分析 (13)4.8.1 2G/3G可扩容性分析 (13)4.8.2 WLAN可扩容性分析 (14)第5章附件 (15)5.1必须包含的文档 (15)5.2可能包含的文档 (15)XXX室内分布系统设计方案站点概况：系统信息：第1章概述1.1自然环境Xxx站点坐落于xxxx，与xxx风景区仅xxx之隔。

xxx总占地面积为1147亩，其规划包括xxxx。

其中xxx建筑面积约为12万平方米。

( 描述地理位置，建筑功能，建筑面积)贴站点现场照片1.2工程简介为满足xxx（站点名称）移动通信的用户需求，做好重要场所的通信保障工作，同时需满足商务人士在XXX(站点名称)进行无线办公及休闲娱乐的网络需求，以提高中国移动的品牌效应，因此本方案拟规划GSM、TD-SCDMA系统实现对XXX(站点名称)所有区域全覆盖，WLAN系统实现主要热点区域覆盖目标。

国人通信股份GSM/TD-L无线宽带直放站(1/2W)SGR-R3B1D-1/2(G_TD-L)/A3 V1.0产品规格说明书SAP编号：版本：V1.0生效日期：2015-3-10：国人通信股份本文件之属国人通信所有，未经书面批准不得随意复制外传。

目录1.围 (1)2.参考标准 (1)3.执行标准 (1)4.整机射频指标 (2)5.整机监控指标 (4)6.安全要求 (4)6.1.接地导体电阻和连接电阻 (4)6.2.抗电强度 (5)6.3.通信口的抗电强度 (5)6.4.接触电流 (6)7.电磁兼容要求 (6)8.设备防雷指标要求 (6)9.设计及工艺要求 (6)9.1.铭牌、结构及接口要求 (6)9.2.工艺要求 (7)10.例行实验 (8)11.接口定义 (8)12.结构要求 (8)13.电源适应性要求 (9)14.通用技术要求 (9)1.围本文件规定了《GSM/TD-L无线宽带直放站》的射频、监控技术指标以及整机的端口和结构等。

本文件适用于《GSM/TD-L无线宽带直放站》的产品设计、验证、生产、采购以及质量检验等各个环节。

产品目录见下表：2.参考标准➢GB/T 2423.1-2001《电工电子产品环境试验第2部分: 试验方法试验A: 低温》➢GB/T 2423.2-2001《电工电子产品环境试验第2部分: 试验方法试验B: 高温》➢GB/T 2423.9-2001《电工电子产品环境试验第2部分: 试验方法试验Cb: 设备用恒定湿热》➢GB15842-1995《移动通信设备安全要求和试验方法》➢YD/T282－2000《通信设备可靠性通用试验方法》➢YD1139-2001《900MHz/1800MHz TDMA 数字蜂窝移动通信系统的电磁兼容要求和测量方法，第二部分：基站及其辅助设备》➢IEC60950-1999《信息技术设备的安全》➢YDT952《900MHz 1800MHz GSM直放站技术要求和测试方法》3.执行标准本产品必须符合以下标准规定：➢《中国移动直放站监控系统功能规1.0.1》➢《中国移动直放站监控系统设备验收规1.0.1》➢《中国移动直放站监控系统数据需求规1.0.1》➢《中国移动直放站设备网管接口技术规1.0.1》➢《中国移动GSM数字直放站技术规v1.0.0》➢《中国移动GSM数字直放站测试规v1.0.0》4.整机射频指标表1 GSM系统主要技术指标移动GSM数字直放站测试规v1.0.0》及YD/T 1337-2005《900/1800MHz TDMA数字蜂窝移动通信网直放站技术要求和测试方法》中之规定表2 TD-LTE（F频段）系统主要技术指标5.整机监控指标必须符合中国移动《中国移动直放站监控系统功能规V1.0.1》、《中国移动直放站监控系统设备验收规V1.0.1》、《中国移动直放站监控系统数据需求规V1.0.1》、《中国移动直放站设备网管接口技术规V1.0.1》，可接入目前的直放站网管平台统一管理。

GSM光纤宽带直放站目录第一部分：硬件 (3)一. 概述 (4)1.1 GSM光纤宽带直放站的构成 (4)1.2 系统特性 (5)1.3光纤宽带直放站产品 (5)二. 安装 (6)2.1 主机（近端机）的安装 (6)2.2 从机（远端机）的安装 (8)三. 试运行 (10)3.1 连接直放站的电源插头到电源插座 (10)3.2 检查直放站的指示灯 (10)四. 设计及功能描述 (10)4.1 主机设计及功能描述 (11)4.2 从机设计及功能描述 (11)4.3 技术指标 (13)第二部分：软件 (14)第三部分：维护 (15)一. 维护与维修的注意事项 (16)二. 紧急情况下的处理方法 (17)三. 用户级维修指导 (17)3.1 直放站故障判断流程 (17)第一部分：硬件一. 概述光纤宽带直放站是一种GSM信号双向放大设备。

它可以为因地形或建筑物造成的信号盲区以及基站信号不能达到良好覆盖的地区提供服务。

GSM光纤宽带直放站，是将GSM 900M基站的信号，经过光纤传送到远端机，再通过天线发射，从而达到扩大信号覆盖范围的目的。

GSM光纤宽带直放站适用于大型写字楼，高层酒店、大型商场、展览会、地下建筑、隧道、机场、旅游风景区、乡镇等区域的室内、室外信号覆盖。

本设备具有远程监控和告警功能，有一定的故障自诊断能力。

在外部交流电断电的情况下，能持续半小时向监控中心发送告警信号，方便了监控、调整和维护，可为扩展移动通信的业务覆盖区域提供低成本的解决方案。

1.1 GSM光纤宽带直放站的构成光纤宽带直放站系统主要由基站耦合器、合路器（二功分器）、主机（近端机）、从机（远端机）、光传输系统和用户天线组成，参见图1.1示。

每台主机最多可配置4个光接口，每个光接口单元可带1台GSM远端机单元，近端机和远端机之间通过（波分复用）单模光纤传输。

图1.1光纤宽带直放站系统构成其工作原理如下：主机通过耦合器直接耦合基站信号，下行信号经过放大后转换成光信号，经过光纤传输后送到远端机。

GSM数字无线直放站工程应用指南V1.012安装４.勘测３.安全事项２.连接５.联机调试６.产品主要性能指标１.常见故障和排除方法7.目录3　与同类产品的主要指标差异　DR-9122设备（900M、1800M）具有上行底噪抑制功能，能降低对信源基站的影响。

　DR-9122(II2)设备具有上行底噪抑制功能，大大降低了对信源基站的影响；此外，设备还方便承载自动载频跟踪功能，能自动同步信源基站的载波频率变化。

　DR-9122IC(X03）、DR-9122(II1)设备收发天线隔离度要求低（收发天线的隔离度要求可以比设备增益低15dB),　数字无线直放站EVM(矢量幅度误差）在2%以内，完全满足数据业务要求。

产品主要性能指标14设备本身的特性安全要求设备在工程应用中安全要求5　设备上电时，严禁主机的MT端口未接天线或负载就给设备加信号；　接入数字无线直放站的负载驻波比小于1.5；　设备采用交流220V供电；　设备内部电源单元严禁带电操作，以防电击！　数字无线的室外天线必须有可靠的防雷装置，天线支架必须装有避雷针，天线和馈线必需可靠接地；　由于设备较重，请确认设备安装支撑物是否牢靠。

并且在搬运和安装时，注意安全，防止人员和设备受到机械伤害；　确认输入的下行信号电平不能大于-35dBm。

否则会使设备损坏。

6　信源　电磁环境　地理位置　安装条件7　在数字无线直放站所覆盖的区域内，尽量避免与施主信源小区出现重叠以免出现时间色散现象。

如果重叠区无法避免，必须严格控制直放站的传播路径与施主信源小区路径时延小于15μs 或信号强度相差至少大于12dB 。

严禁邻小区有同频，应尽量避免邻频；　确定需覆盖的范围以及设备、天线的安装位置、避雷、电源、接地情况等要素；　为了保证带外抑制度，噪声抑制DR-9122(II2)主机所选施主信源频点至少间隔400K (间隔1个频点），自激对消DR-9122IC、DR-9122(II1)频点至少间隔600K(间隔2个频点）。

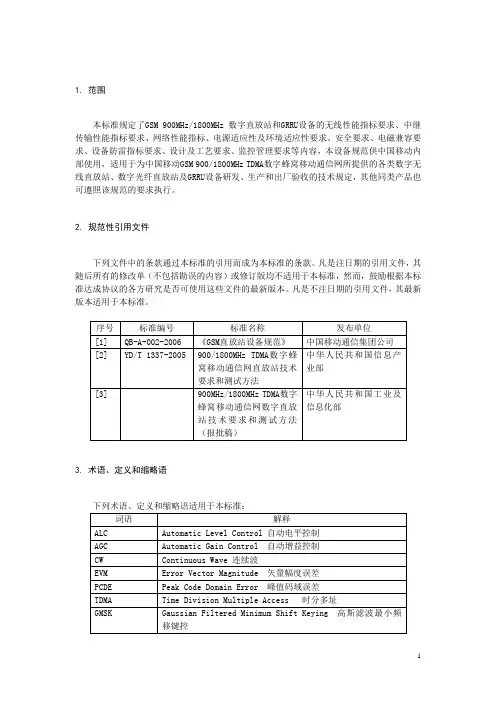

1. 范围本标准规定了GSM 900MHz/1800MHz 数字直放站和GRRU设备的无线性能指标要求、中继传输性能指标要求、网络性能指标、电源适应性及环境适应性要求、安全要求、电磁兼容要求、设备防雷指标要求、设计及工艺要求、监控管理要求等内容，本设备规范供中国移动内部使用，适用于为中国移动GSM 900/1800MHz TDMA数字蜂窝移动通信网所提供的各类数字无线直放站、数字光纤直放站及GRRU设备研发、生产和出厂验收的技术规定，其他同类产品也可遵照该规范的要求执行。
