1.3.1 过载保护装置解析

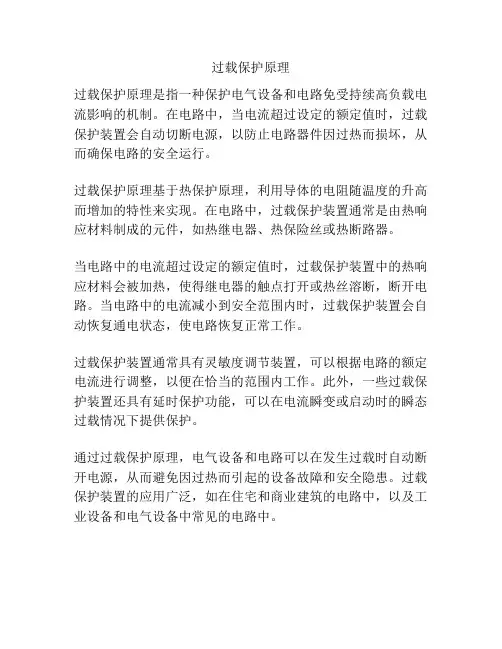

过载保护原理
过载保护原理是指一种保护电气设备和电路免受持续高负载电流影响的机制。

在电路中，当电流超过设定的额定值时，过载保护装置会自动切断电源，以防止电路器件因过热而损坏，从而确保电路的安全运行。

过载保护原理基于热保护原理，利用导体的电阻随温度的升高而增加的特性来实现。

在电路中，过载保护装置通常是由热响应材料制成的元件，如热继电器、热保险丝或热断路器。

当电路中的电流超过设定的额定值时，过载保护装置中的热响应材料会被加热，使得继电器的触点打开或热丝溶断，断开电路。

当电路中的电流减小到安全范围内时，过载保护装置会自动恢复通电状态，使电路恢复正常工作。

过载保护装置通常具有灵敏度调节装置，可以根据电路的额定电流进行调整，以便在恰当的范围内工作。

此外，一些过载保护装置还具有延时保护功能，可以在电流瞬变或启动时的瞬态过载情况下提供保护。

通过过载保护原理，电气设备和电路可以在发生过载时自动断开电源，从而避免因过热而引起的设备故障和安全隐患。

过载保护装置的应用广泛，如在住宅和商业建筑的电路中，以及工业设备和电气设备中常见的电路中。

过载保护装置的工作原理一、引言过载保护装置是电力系统中的一种重要保护设备，用于保护电力设备在过载或短路时不受损坏。

其工作原理是通过检测电流的大小和时间来判断电路是否处于过载或短路状态，并在必要时切断电路，以保护电力设备。

二、过载保护装置的分类根据工作原理和应用场景，过载保护装置可以分为多种类型。

常见的有热继电器、磁继电器、静态保护装置等。

1. 热继电器热继电器是一种基于热效应的过载保护装置。

其原理是利用感温元件（如双金属片）随着电流增大而发生弯曲，使触点动作，切断故障回路。

由于感温元件的响应速度较慢，因此适用于对时间要求不高的场合。

2. 磁继电器磁继电器是一种基于磁效应的过载保护装置。

其原理是利用线圈中产生的磁场吸引铁芯，使触点动作，切断故障回路。

由于线圈中通电后磁场的响应速度较快，因此适用于对时间要求较高的场合。

3. 静态保护装置静态保护装置是一种基于电子元件的过载保护装置。

其原理是利用电子元件（如晶体管、集成电路等）控制故障回路的开关状态，实现对电路的保护。

由于电子元件具有快速响应和高精度等优点，因此适用于对时间和精度要求较高的场合。

三、过载保护装置的工作原理无论是热继电器、磁继电器还是静态保护装置，其工作原理都是基于检测电流大小和时间来实现对电路的保护。

下面以热继电器为例，介绍过载保护装置的工作原理。

1. 热继电器的结构热继电器由感温元件、触点组和外壳组成。

其中感温元件通常由双金属片制成，触点组包括动触点和静触点，外壳则起到固定和隔离作用。

2. 热继电器的工作原理当被保护回路中通过的电流超过热继电器额定电流时，感温元件受热弯曲，使动触点与静触点分离，切断故障回路。

当故障排除后，热继电器自动复位，恢复正常工作。

3. 热继电器的特点热继电器具有响应速度较慢、精度较低、使用寿命较短等缺点。

但由于其结构简单、价格便宜等优点，仍然被广泛应用于低压电力系统中。

四、过载保护装置的应用场景过载保护装置主要应用于电力系统中各种设备的保护，如变压器、发电机、开关设备等。

解析变压器常见异常的分析及判断摘要：电力变压器是电力系统中的重要设备之一，发生事故之前一般都有异常情况出现，通过分析异常原因、部位和程度来采取相应的措施，及时消除变压器的隐患，保证其安全运行。

本文分析了变压器的异常运行情况，并针对其常见故障提出了相应的解决办法。

关键词：解析变压器；常见异常；判断变压器在输电和配电系统中起着改变电压和传输功率的作用。

电力变压器是电力系统中的重要设备之一，其事故发生前一般会出现异常情况，通过分析异常原因、位置和程度，以便采取相应措施及时消除变压器隐患，确保其安全运行。

作为维修电工，对变压器进行检修和定期检查，以便发现故障，并及时进行处理。

1、变压器的基本结构通常的电力变压器大多是油浸式的。

铁芯和绕组浸入盛满变压器油的油箱中，绕组两端通过绝缘套管与油箱外部连接，以便与外部线路连接。

因此，电力变压器主要由五部分组成。

变压器结构示意图如下所示：图1 变压器结构示意图1.1铁芯变压器的核心是变压器的磁路。

为了减少涡流损耗，变压器的铁芯用电工钢片叠成。

1.2绕组根据铁芯绕组的排列方式，变压器可分为铁芯和铁壳两种。

变压器绕组的基本结构有两种：铁芯式和搭接式。

铁芯式变压器是同芯式绕组，交叠式绕组是铁壳式变压器最常见的。

1.3变压器油变压器油的作用是双重的。

1.3.1可以增强绝缘；1.3.2铁芯和绕组由于损耗产生热量，油在受热后通过对流作用将热量传送至铁箱表面，然后铁箱表面分散到周边地区。

1.4油箱采用油箱减少油和空气的接触面积，降低油氧化速度，穿透变压器的水分。

1.5绝缘套管绝缘套管由中心导电铜杆和瓷套组成。

2、变压器异常运行的种类2.1声音异常结合外观检查，对电压装置内部故障的性质和部位进行了分析。

图2 外观检查（1）电网过电压。

当产生单相接地或谐振电压时，会产生不均匀厚度的“尖锐噪声”。

这时，可以根据电压表的数值变化来判断系统运行状态。

（2）如果变压器有一个沉闷的电磁“嗡嗡声”，它通常是由过载引起的。

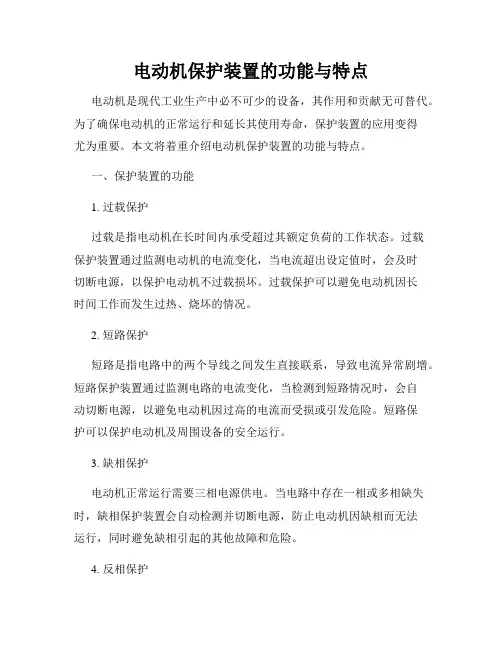

电动机保护装置的功能与特点电动机是现代工业生产中必不可少的设备，其作用和贡献无可替代。

为了确保电动机的正常运行和延长其使用寿命，保护装置的应用变得尤为重要。

本文将着重介绍电动机保护装置的功能与特点。

一、保护装置的功能1. 过载保护过载是指电动机在长时间内承受超过其额定负荷的工作状态。

过载保护装置通过监测电动机的电流变化，当电流超出设定值时，会及时切断电源，以保护电动机不过载损坏。

过载保护可以避免电动机因长时间工作而发生过热、烧坏的情况。

2. 短路保护短路是指电路中的两个导线之间发生直接联系，导致电流异常剧增。

短路保护装置通过监测电路的电流变化，当检测到短路情况时，会自动切断电源，以避免电动机因过高的电流而受损或引发危险。

短路保护可以保护电动机及周围设备的安全运行。

3. 缺相保护电动机正常运行需要三相电源供电。

当电路中存在一相或多相缺失时，缺相保护装置会自动检测并切断电源，防止电动机因缺相而无法运行，同时避免缺相引起的其他故障和危险。

4. 反相保护反相是指电源供电的相序错误。

电动机的正常旋转方向由相位差决定，当相序错误时，电动机可能会逆向旋转，从而导致操作不正常或其他危险。

反相保护装置可以监测相位，当检测到反相情况时，会自动切断电源，以确保电动机旋转方向的正确性。

5. 欠压保护欠压是指电源电压低于设定值，无法满足电动机的正常运行工作要求。

欠压保护装置通过监测电源电压的变化，当电压低于设定值时，会切断电源，以避免电动机在电压不足的情况下运行，防止电动机因工作不正常而受损。

二、保护装置的特点1. 快速响应保护装置需要在电动机出现故障或异常情况时能够迅速切断电源，以避免进一步损坏或危险发生。

因此，保护装置具有快速响应的特点，能够迅速检测并切断电源，保护电动机不受伤害。

2. 精确灵敏保护装置需要准确地监测电动机的参数，并在达到设定值时及时采取相应的保护措施。

因此，保护装置具有精确灵敏的特点，能够准确判断电动机的工作状态，并根据设定值进行保护动作。

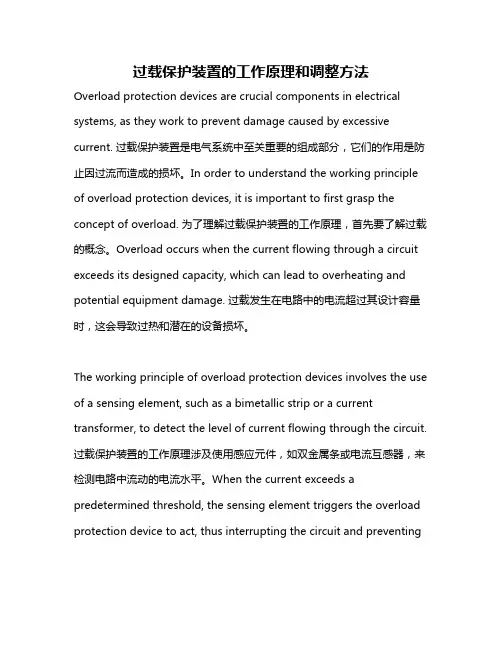

过载保护装置的工作原理和调整方法Overload protection devices are crucial components in electrical systems, as they work to prevent damage caused by excessive current. 过载保护装置是电气系统中至关重要的组成部分，它们的作用是防止因过流而造成的损坏。

In order to understand the working principle of overload protection devices, it is important to first grasp the concept of overload. 为了理解过载保护装置的工作原理，首先要了解过载的概念。

Overload occurs when the current flowing through a circuit exceeds its designed capacity, which can lead to overheating and potential equipment damage. 过载发生在电路中的电流超过其设计容量时，这会导致过热和潜在的设备损坏。

The working principle of overload protection devices involves the use of a sensing element, such as a bimetallic strip or a current transformer, to detect the level of current flowing through the circuit. 过载保护装置的工作原理涉及使用感应元件，如双金属条或电流互感器，来检测电路中流动的电流水平。

When the current exceeds a predetermined threshold, the sensing element triggers the overload protection device to act, thus interrupting the circuit and preventingfurther damage. 当电流超过预定的阈值时，感应元件会触发过载保护装置，从而中断电路并防止进一步损坏。

汽车低压维修开关原理1.引言1.1 概述概述部分应该对整篇文章的主题和背景进行简要介绍。

在这篇文章中，我们将探讨汽车低压维修开关的原理。

汽车低压维修开关作为汽车维护和保养中不可或缺的一部分，对于汽车电路系统的安全和正常运行起着至关重要的作用。

在正常的汽车使用过程中，电路系统中的故障是难以避免的。

而低压维修开关的作用就在于在发生电路故障时，确保车辆能够及时停止或断开电源，以避免可能发生的损坏或事故。

低压维修开关通常被安装在车辆的电路系统中，当电路出现故障时，通过触发低压维修开关，可以迅速切断电流，保护车辆和乘客的安全。

本文将深入探讨低压维修开关的工作原理，包括其基本构造、电路原理和触发机制等方面的内容。

我们将介绍低压维修开关内部的巧妙设计，以及它如何在电路故障时迅速响应并切断电源。

同时，我们也将探索低压维修开关的重要性，以及对于汽车电路安全性的保障作用。

最后，本文还将展望低压维修开关原理的未来应用前景。

随着汽车科技的不断发展和电动车辆的普及，低压维修开关的重要性日益凸显。

我们对于未来在低压维修开关技术方面的改进和创新，以及其在汽车电路系统中更广泛的应用充满期待。

通过本文的阐述，读者将能够全面了解汽车低压维修开关的原理和作用，进一步加深对汽车电路安全性的认识，并对低压维修开关的未来发展有所启示。

让我们一起深入探索汽车低压维修开关原理的奥秘，为汽车电路系统的安全和可靠运行贡献力量。

1.2文章结构文章结构部分的内容如下：1.2 文章结构本文分为三个主要部分：引言、正文和结论。

在引言部分，将对汽车低压维修开关的概述进行介绍，说明其在汽车维修中的重要性。

同时，还会给出文章的目的，即详细解析低压维修开关的工作原理，并展望其在未来的应用前景。

正文部分会详细阐述低压维修开关的定义和作用。

首先会给出低压维修开关的准确定义，说明其在汽车维修中的具体作用。

然后会深入探讨低压维修开关的工作原理，包括其组成部分和工作原理的详细解析。

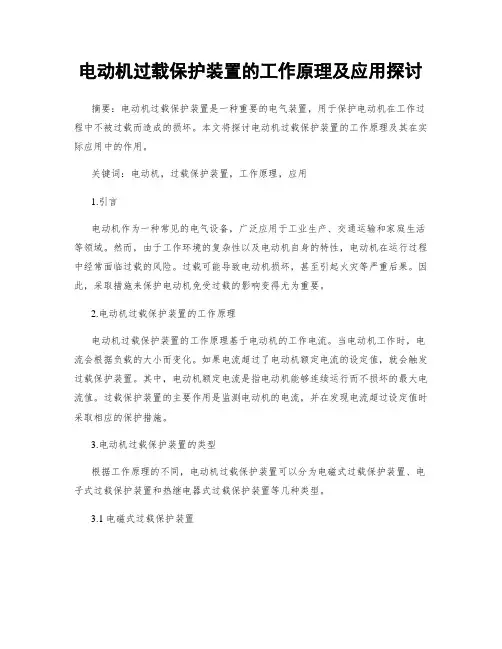

电动机过载保护装置的工作原理及应用探讨摘要：电动机过载保护装置是一种重要的电气装置，用于保护电动机在工作过程中不被过载而造成的损坏。

本文将探讨电动机过载保护装置的工作原理及其在实际应用中的作用。

关键词：电动机，过载保护装置，工作原理，应用1.引言电动机作为一种常见的电气设备，广泛应用于工业生产、交通运输和家庭生活等领域。

然而，由于工作环境的复杂性以及电动机自身的特性，电动机在运行过程中经常面临过载的风险。

过载可能导致电动机损坏，甚至引起火灾等严重后果。

因此，采取措施来保护电动机免受过载的影响变得尤为重要。

2.电动机过载保护装置的工作原理电动机过载保护装置的工作原理基于电动机的工作电流。

当电动机工作时，电流会根据负载的大小而变化。

如果电流超过了电动机额定电流的设定值，就会触发过载保护装置。

其中，电动机额定电流是指电动机能够连续运行而不损坏的最大电流值。

过载保护装置的主要作用是监测电动机的电流，并在发现电流超过设定值时采取相应的保护措施。

3.电动机过载保护装置的类型根据工作原理的不同，电动机过载保护装置可以分为电磁式过载保护装置、电子式过载保护装置和热继电器式过载保护装置等几种类型。

3.1 电磁式过载保护装置电磁式过载保护装置利用电磁原理来实现对电流的监测和保护。

当电流超过设定值时，电磁式过载保护装置会通过电磁机构切断电路，以防止电动机继续受到过载。

3.2 电子式过载保护装置电子式过载保护装置采用电子元件来检测和处理电流信号。

它具有灵敏度高、动作速度快、调节性能好等特点。

同时，电子式过载保护装置还可以监测电动机的其它参数，如温度和振动，进一步提高保护效果。

3.3 热继电器式过载保护装置热继电器式过载保护装置基于热敏元件的特性来实现过载保护。

当电流超过设定值时，热继电器式过载保护装置会通过热敏元件产生热量，从而引发继电器动作，切断电路。

4.电动机过载保护装置的应用电动机过载保护装置在工业生产和家庭生活等各个领域中得到广泛应用。

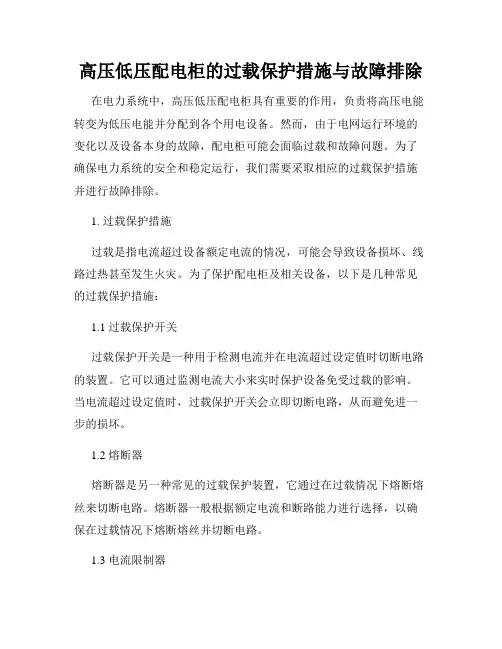

高压低压配电柜的过载保护措施与故障排除在电力系统中，高压低压配电柜具有重要的作用，负责将高压电能转变为低压电能并分配到各个用电设备。

然而，由于电网运行环境的变化以及设备本身的故障，配电柜可能会面临过载和故障问题。

为了确保电力系统的安全和稳定运行，我们需要采取相应的过载保护措施并进行故障排除。

1. 过载保护措施过载是指电流超过设备额定电流的情况，可能会导致设备损坏、线路过热甚至发生火灾。

为了保护配电柜及相关设备，以下是几种常见的过载保护措施：1.1 过载保护开关过载保护开关是一种用于检测电流并在电流超过设定值时切断电路的装置。

它可以通过监测电流大小来实时保护设备免受过载的影响。

当电流超过设定值时，过载保护开关会立即切断电路，从而避免进一步的损坏。

1.2 熔断器熔断器是另一种常见的过载保护装置，它通过在过载情况下熔断熔丝来切断电路。

熔断器一般根据额定电流和断路能力进行选择，以确保在过载情况下熔断熔丝并切断电路。

1.3 电流限制器电流限制器是一种用于限制电流流过的装置，通过稳定电流的大小来防止过载。

它可以根据设备的额定电流和负载情况进行调整，以达到理想的过载保护效果。

2. 故障排除除了过载保护外，当配电柜发生故障时，我们需要及时排除故障以确保电力系统的正常运行。

以下是一些常见的故障排除方法：2.1 终端测试当配电柜发生故障时，首先需要进行终端测试，即检测各个终端的电压和电流情况。

通过对电压和电流进行测量和比较，可以确定是否存在故障点。

如果某个终端的电流异常或电压不稳定，可能是由于线路断开或设备故障引起的。

2.2 检查跳闸装置配电柜内部通常配备有跳闸装置，用于在故障发生时切断电路。

因此，在排除故障时，需要检查跳闸装置是否正常工作。

如果跳闸装置失效或损坏，需要及时更换或修复。

2.3 设备检修如果经过终端测试和跳闸装置检查后仍无法确定故障点，可能是由于某个设备的故障引起的。

此时需要进行设备检修，对配电柜内部设备进行维修或更换。

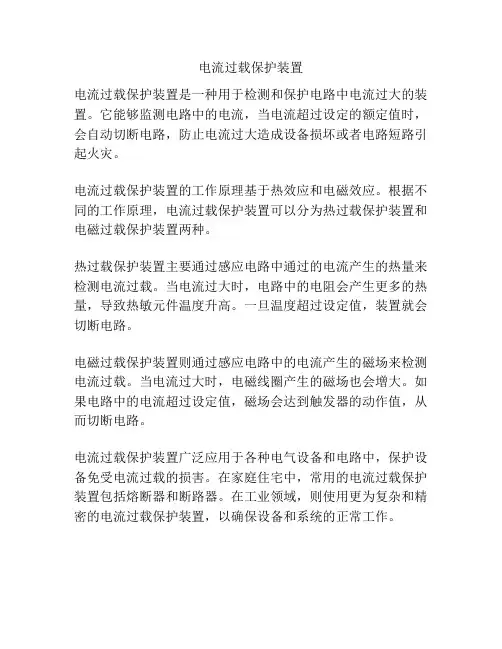

电流过载保护装置
电流过载保护装置是一种用于检测和保护电路中电流过大的装置。

它能够监测电路中的电流，当电流超过设定的额定值时，会自动切断电路，防止电流过大造成设备损坏或者电路短路引起火灾。

电流过载保护装置的工作原理基于热效应和电磁效应。

根据不同的工作原理，电流过载保护装置可以分为热过载保护装置和电磁过载保护装置两种。

热过载保护装置主要通过感应电路中通过的电流产生的热量来检测电流过载。

当电流过大时，电路中的电阻会产生更多的热量，导致热敏元件温度升高。

一旦温度超过设定值，装置就会切断电路。

电磁过载保护装置则通过感应电路中的电流产生的磁场来检测电流过载。

当电流过大时，电磁线圈产生的磁场也会增大。

如果电路中的电流超过设定值，磁场会达到触发器的动作值，从而切断电路。

电流过载保护装置广泛应用于各种电气设备和电路中，保护设备免受电流过载的损害。

在家庭住宅中，常用的电流过载保护装置包括熔断器和断路器。

在工业领域，则使用更为复杂和精密的电流过载保护装置，以确保设备和系统的正常工作。

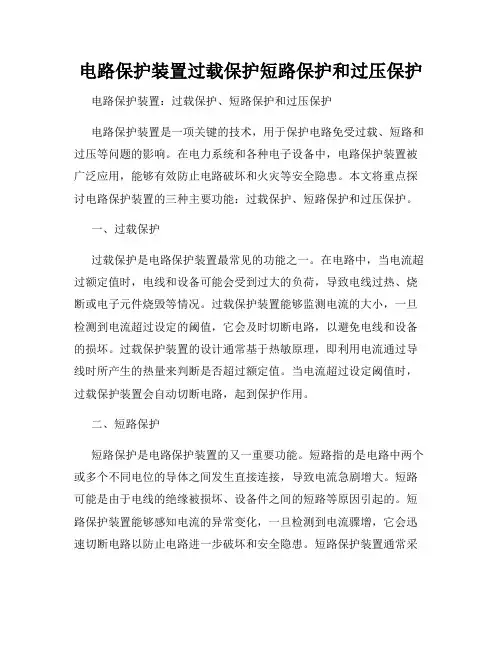

电路保护装置过载保护短路保护和过压保护电路保护装置：过载保护、短路保护和过压保护电路保护装置是一项关键的技术，用于保护电路免受过载、短路和过压等问题的影响。

在电力系统和各种电子设备中，电路保护装置被广泛应用，能够有效防止电路破坏和火灾等安全隐患。

本文将重点探讨电路保护装置的三种主要功能：过载保护、短路保护和过压保护。

一、过载保护过载保护是电路保护装置最常见的功能之一。

在电路中，当电流超过额定值时，电线和设备可能会受到过大的负荷，导致电线过热、烧断或电子元件烧毁等情况。

过载保护装置能够监测电流的大小，一旦检测到电流超过设定的阈值，它会及时切断电路，以避免电线和设备的损坏。

过载保护装置的设计通常基于热敏原理，即利用电流通过导线时所产生的热量来判断是否超过额定值。

当电流超过设定阈值时，过载保护装置会自动切断电路，起到保护作用。

二、短路保护短路保护是电路保护装置的又一重要功能。

短路指的是电路中两个或多个不同电位的导体之间发生直接连接，导致电流急剧增大。

短路可能是由于电线的绝缘被损坏、设备件之间的短路等原因引起的。

短路保护装置能够感知电流的异常变化，一旦检测到电流骤增，它会迅速切断电路以防止电路进一步破坏和安全隐患。

短路保护装置通常采用电流电压互感器等技术来实现，能够快速准确地检测电路中的短路故障，并迅速切断电流。

三、过压保护过压保护是为了防止电路遭受过高电压而采取的一种措施。

电路系统中，如遭受突然的电压增加，会导致设备过负荷和故障，引起严重的电路损坏甚至火灾等危险。

过压保护装置可以通过监测电压波动，一旦检测到电压超过设定的阈值，会立即切断电路，保护电子设备的安全。

过压保护装置常用的技术包括电磁式继电器、防雷器等，能够在电压过高情况下及时触发切断装置，确保电路安全稳定运行。

综上所述，电路保护装置的过载保护、短路保护和过压保护是保障电路安全的关键功能。

它们相互协作，有效防止了电路在异常情况下的损坏和安全隐患。
