德顿太阳能路灯设置说明德顿太阳能路灯是一种由太阳能供电的智能路灯系统，能够为城市和乡村地区提供可靠的路灯照明。
以下是德顿太阳能路灯的设置说明，帮助您正确设置和使用该路灯系统。
1. 选择安装位置：在选择安装德顿太阳能路灯时，需要考虑到以下因素：- 避免有遮挡物如树木、建筑物等的位置，以确保路灯能充分接收阳光；- 选择离杆体周围没有高大建筑物或树木的区域，以确保路灯的光线能够辐射到需要照明的地方；- 按照道路的实际需求和规划布置路灯，保证良好的照明效果。
2. 安装步骤：- 将灯杆固定在预先准备好的地基上，确保灵活性和稳定性；- 将太阳能电池板安装在灯杆的适当位置上，确保电池板面朝向阳光；- 连接电池板和路灯控制器，确保电池板能够将太阳能转化为电能，并供电给路灯；- 将路灯头安装在灯杆的顶部，并连接好相应的电缆。
3. 设置太阳能路灯：- 大多数德顿太阳能路灯都配备了智能控制器。
您可以根据实际需要，设置路灯的亮度和工作时间；- 设置亮度：通过调整控制器上的亮度设置，使路灯亮度达到所需的照明效果；- 设置工作时间：根据实际需要，在控制器上设置路灯的开关时间，以确保路灯在夜间准确开启和关闭；- 智能感应：一些德顿太阳能路灯还配备了智能感应器，可以根据环境亮度自动调整路灯亮度。
4. 定期维护：- 定期检查：每隔一段时间，检查太阳能电池板和控制器的连接是否松动，保持其良好的工作状态；- 清洁太阳能电池板：定期清洁电池板表面的尘土和污垢，以确保太阳能的充分吸收；- 更换电池：根据电池的使用寿命，定期更换电池，以保证太阳能路灯的长期使用。
通过按照以上设置说明正确设置德顿太阳能路灯，您可以获得高效、环保、可靠的照明解决方案。
请根据实际需要进行配置和调整，并保持定期维护，以确保路灯系统的正常运行。

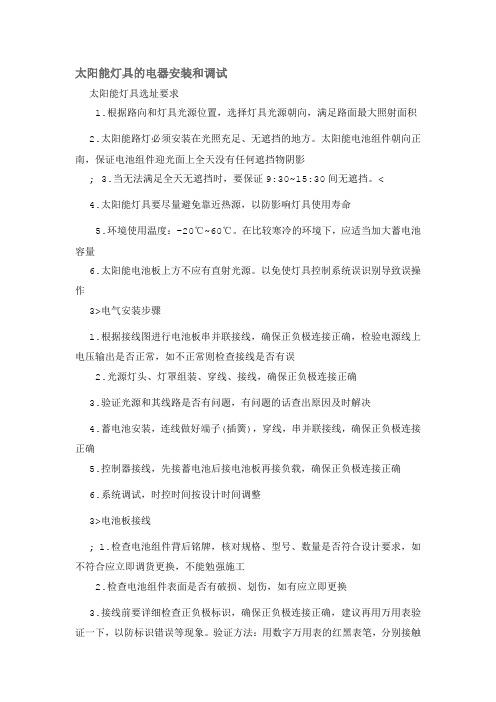

太阳能灯具的电器安装和调试太阳能灯具选址要求1.根据路向和灯具光源位置，选择灯具光源朝向，满足路面最大照射面积2.太阳能路灯必须安装在光照充足、无遮挡的地方。
太阳能电池组件朝向正南，保证电池组件迎光面上全天没有任何遮挡物阴影; 3.当无法满足全天无遮挡时，要保证9:30~15:30间无遮挡。
<4.太阳能灯具要尽量避免靠近热源，以防影响灯具使用寿命5.环境使用温度：-20℃~60℃。
在比较寒冷的环境下，应适当加大蓄电池容量6.太阳能电池板上方不应有直射光源。
以免使灯具控制系统误识别导致误操作3>电气安装步骤1.根据接线图进行电池板串并联接线，确保正负极连接正确，检验电源线上电压输出是否正常，如不正常则检查接线是否有误2.光源灯头、灯罩组装、穿线、接线，确保正负极连接正确3.验证光源和其线路是否有问题，有问题的话查出原因及时解决4.蓄电池安装，连线做好端子(插簧)，穿线，串并联接线，确保正负极连接正确5.控制器接线，先接蓄电池后接电池板再接负载，确保正负极连接正确6.系统调试，时控时间按设计时间调整3>电池板接线; 1.检查电池组件背后铭牌，核对规格、型号、数量是否符合设计要求，如不符合应立即调货更换，不能勉强施工2.检查电池组件表面是否有破损、划伤，如有应立即更换3.接线前要详细检查正负极标识，确保正负极连接正确，建议再用万用表验证一下，以防标识错误等现象。
验证方法：用数字万用表的红黑表笔，分别接触电池组件两个电极，显示为正值则红表笔对应电极为正，显示为负值则红表笔对应电极为负，其它正负极检验方法同此4.按接线图进行串并联接线，不能私自改动连接方式，电线一般采用双芯护套铜软线，一般为红黑两种颜色，红色作为正极，黑色作为负极，线芯为其它两种颜色的，深色的作为负极，另一个作为正极5.接线后，将电池板朝向太阳，用万用表检测电源线输出端，正负是否正确，开路电压是否在合理范围内。
系统电压为12V的，开路电压值应在18V～23V范围内（晴天时）；系统电压为24V的，开路电压值应在35V～45V范围内（晴天时6.开路电压在合理范围内进行下一步，不是则检测每一块电池组件输出是否正常，线路连接是否正确，直到正确为止。

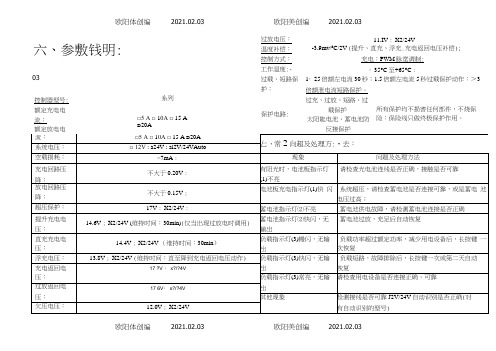

欧阳体创编2021.02.03 欧阳美创编2021.02.03欧阳体创编2021.02.03 欧阳美创编 2021.02.03六、参敷钱明:03 过放电压： 温度补偿： 控制方式： 工作温度:- 过载、短路保 护：11.IV ： X2/24V-3.9mv/d C/2V (提升、直充、浮充.充电返回电压补偿);充电：PWM 脉宽调制:・35°C 至+65°C ：控制器型号:额定充电电 流：系列□5 A □ 10A □ 15 A D 20A保护电路:1・25倍额左电流30秒；1.5倍额左电流5秒过载保护动作：＞3倍额泄电流短路保护。
过充、过放、短路、过载保护太阳能电池、蓄电池防 所有保护均不损害任何部件，不烧保 险：保险线只做终极保护作用。
欧阳体创编2021.02.03犬阳能智能克电怎制器僅用统明召—、主殳紡点1.僅用微处理器如咅用施糾篇:主，农觇了智能施刮O2.鬲种方哉3杵桜式:他丸施、常易桜式，0 荻嬴无时向可讷。
3.典侖孜电率傅2滋刮，彳同孜电卑典侖不同的衿止电压，禺合器电池®）忘游傕。
4.科于的轄电池您理方式，*出规过孜时，対f电他逬紂握升电压克电，逬紂一次补偿縫炉，2常往用时，住用盍克克电和诲克铐合的克电方式,何强3器电池的僵用寿冷；同时翼忘篇絡虐隠应讣僅，住克电猪糾亜須耦滋O5.痞数谄蛊典侖髀电侮存功能，即養俊後式如松钊痞敌等童爰敌嵋佝侮存杏嬉倚内部，鲜电后不丢失，M节更須方便，養俊3杵迈可欧阳体创编2021.02.03欧阳美创编2021.02.03書。
6.克电②路采用取MOS帛慌式怎糾②路，僅②路电庄擴失筱僵用二級管的电路陞傾迈一半，克电采用PWM後糊总刮，住克电敘率尢徭握京，用电吋向尢尢僧加。
7.LED盍妮显丘*阳能电池、器电池如纟荻的就各，故為倚显云诵竿瘙敷,铉用户広时3 翎養侥运於就况，并虹典有丰富的痞数後蛊，用户可以幅嵋不同往用坯僥後蛊枸应的2X"式。
SKH 系列智能调光升压型LED 太阳能路灯充放电控制器使用说明书一、 主要特点1. 内嵌高性能LED 恒流源驱动，恒流源最高效率可达96%。
2. 智能4段式PWM 数字调光，功率调节更加精确，色温表现更加出众。
3. 卓越的电流纹波控制和负载线性度控制，最大限度减少LED 光衰，延长LED 使用寿命。
4. IP68防水等级，能够在各种恶劣环境下使用，工业级品质保证。
5. 负载输出最高电压可达70V ，可驱动20颗串联的LED 灯。
6. 改进型充电算法，充电效率更高，使太阳能利用时间更加长久。
7. 金属外壳高功率密度设计，使单位体积获得最大功率，同时又能有效控制温升。
8.增强的蓄电池反接保护，LED 短路保护、开路保护等，使系统得到全面保护。
二、 安装和接线1. 控制器安装要牢靠，尺寸如下：外形尺寸：82×110×20(mm) 安装尺寸：86×75(mm) 安装孔径：3.5(mm)2. SKH 系列控制器可以在12V 或24V 系统电压下工作，接上蓄电池后，控制器会自动识别蓄电池电压后开始工作。
如果是12V 系统数码管显示“12”；如果是24V 系统数码管将显示“24”。
3. 接线时请先接负载LED ，再接蓄电池和电池板，接线时请注意“+、－”极。
4. 控制器有防反接保护，光电池和蓄电池接反时，不会损坏控制器。
接线及外观说明如下图所示：三、 LED 负载连接1. SKH 内置升压型恒流源，最大输出电压可达70V ，最大可驱动20颗LED 灯珠。
2. 本控制器为12V/24V 电压自动识别，连接LED 负载时，请确认正确串联数目的LED 灯，推荐数目如下:3. 使用时，务必请先接好LED 灯再打开负载。
警告：如果连接LED 灯串联数目不正确，有可能损坏LED 负载或是控制器，请务必注意！四、 状态指示五、 模式介绍与设置表SKH 系列控制器具有2种工作模式，设置表格如下图所示。

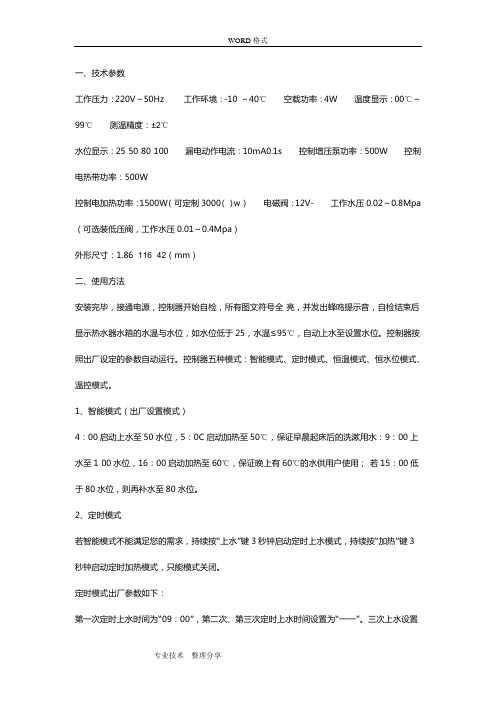

一、技术参数工作压力：220V～50Hz工作环境：-10°～40℃空载功率：4W 温度显示：00℃～99℃测温精度：±2℃水位显示：255080100 漏电动作电流：10mA0.1s 控制增压泵功率：500W 控制电热带功率：500W控制电加热功率：1500W（可定制3000（）w）电磁阀：12V- 工作水压0.02～0.8Mpa （可选装低压阀，工作水压0.01～0.4Mpa）外形尺寸：1.86×116×42（mm）二、使用方法安装完毕，接通电源，控制器开始自检，所有图文符号全亮，并发出蜂鸣提示音，自检结束后显示热水器水箱的水温与水位，如水位低于25，水温≤95℃，自动上水至设置水位。
控制器按照出厂设定的参数自动运行。
控制器五种模式：智能模式、定时模式、恒温模式、恒水位模式、温控模式。
1、智能模式（出厂设置模式）4：00启动上水至50水位，5：0C启动加热至50℃，保证早晨起床后的洗漱用水：9：00上水至100水位，16：00启动加热至60℃，保证晚上有60℃的水供用户使用；若15：00低于80水位，则再补水至80水位。
2、定时模式若智能模式不能满足您的需求，持续按“上水”键3秒钟启动定时上水模式，持续按“加热”键3秒钟启动定时加热模式，只能模式关闭。
定时模式出厂参数如下：第一次定时上水时间为“09：00”，第二次、第三次定时上水时间设置为“一一”。
三次上水设置水位均为“100水位”。
“一一”代表该功能未启动（下同）。
第一次定时加热启动时间为16：00，第二次、第三次定时加热启动时间设置为“一一”。
三次定时加热终止温度均为“60℃”。
如果定时模式出厂参数不能满足您的需求，您可以根据您的需求一次作如下设置，设置期间如10秒钟内没有按键动作则自动退出，所修改的内容自动保存。
2-1定时上水时间和水位设置持续按“上水”键3秒钟，“定时上水”亮，此时智能模式关闭，蜂鸣提示一声。
太阳能路灯控制器说明书整理表姓名:职业工种:申请级别:受理机构:填报日期:A4打印/ 修订/ 内容可编辑ZX 3000 太阳能控制器1.用户手册目录1.特色2.自动操控描述3.操控指引1.综合描述2.启动3.记忆4.控制器功能5.附加的设置/ 资料6.双列式开关（dip switch）的设置7.故障诊断8.安装1.电源部分组件2.控制面板3.探头和连线4.新型的控制器9.保修10.Waterco 联系信息Zane ZX3000是ZX2000的更新产品，它加入了很多新的特色，以增强我们独特的Zane 太阳能系统的功能。
它可以安装在方便的地方，只需要用手指按揿控制面板上的按钮，就可以实现全自动控制加热和冷却的运行。
电源部分组件安装在靠近水泵和过滤器的地方。
1.特色1.过滤器和太阳能综合控制系统2.太阳能自动启动过滤器运行（SOF）3.安全，低电压的控制面板与高电压的电源部分组件分离4.独家的Zane产品5.可以选择工作程序6.太阳能水泵保护功能7.可以同时使用定时器操控过滤器的运行8.控制面板使用微电子技术操控9.数字式温度显示10.温度探头11.rotoflow12.使用24V电源的内置式燃气控制链接电路，用于联接燃气式加热器或热泵式加热器13.长寿的后备电池，保证断电时预设的时间和控制程序不会改变14.显示器显示系统的状况，工作情况和故障信号15.改良的按键使操控更容易16.自动操控描述通过联接到控制器的电源部分组件，过滤器水泵可以在下列两种情况下自动启动：1.通过定时器控制，在设定的时间段运行；或者2.太阳能控制优先，定时器不工作（仅适用于SOF 程序）。
太阳能水泵由水流（水流控制阀）和太阳能控制。
该控制器分别使用两个温度探头量度泳池水温和屋顶温度。
两个探头感应的温度差决定了什么时候电源通到电源部分组件的电源插头上。
具体如下：1.如果屋顶温度比泳池水温高于5 0 C，且水温比预设温度低，太阳能系统就会自动运行对泳池加热。
太阳能灯控制器操作规程第一部分：引言太阳能灯控制器是一种用于管理太阳能灯光系统的设备，其功能是调节太阳能灯的亮度和开关。
为了正确、安全地操作太阳能灯控制器，本文将详细介绍太阳能灯控制器的操作规程和注意事项。
第二部分：设备介绍太阳能灯控制器通常由以下组成部分构成：1. 电源接口：用于连接电源供应器和太阳能灯控制器。
2. 电池接口：用于连接电池组和太阳能灯控制器。
3. 太阳能电池板接口：用于连接太阳能电池板和太阳能灯控制器。
4. 控制面板：用于设置和调节太阳能灯的亮度和开关。
第三部分：操作步骤1. 验证电源供应：确保太阳能灯控制器的电源供应器连接正常，以确保正常的工作。
2. 连接电池组：将电池组正确连接到太阳能灯控制器的电池接口。
确保电池组的工作状态良好。
3. 连接太阳能电池板：将太阳能电池板正确连接到太阳能灯控制器的太阳能电池板接口。
确保太阳能电池板能够正常供电。
4. 开机操作：按下太阳能灯控制器上的电源开关，确保设备正常启动。
5. 设置亮度：通过操作太阳能灯控制器的控制面板，调节太阳能灯的亮度。
根据需要选择适合的亮度水平。
6. 调整时间控制：如果太阳能灯控制器具有时间控制功能，通过操作控制面板设置灯光的开启和关闭时间。
7. 手动控制：太阳能灯控制器通常具有手动控制功能，通过操作控制面板中的相应按钮实现手动开关。
在特殊情况下，您可以使用该功能操作太阳能灯的开启和关闭。
第四部分：注意事项1. 定期检查：定期检查电源供应器、电池组和太阳能电池板的连接是否良好，并清洁太阳能电池板的表面，保持正常供电。
2. 防雷保护：安装防雷设备以保护太阳能灯控制器免受雷击，防止设备损坏。
3. 防水防尘：确保太阳能灯控制器及其连接接口具有良好的防水和防尘性能，以确保设备的长期稳定工作。
4. 使用温度：太阳能灯控制器的使用温度通常在指定范围内。
确保环境温度不会超过设备规定的最高限制，以避免设备过热或损坏。
5. 技术支持：如遇到操作问题或故障，请及时联系太阳能灯控制器的供应商或厂家，获取技术支持和帮助。
太阳能路灯生产工艺流程宝子们！今天来跟你们唠唠太阳能路灯的生产工艺流程呀。
一、零部件准备。
咱得先把各种零部件都准备好呢。
这就像是做菜要先把食材都找齐一样。
太阳能电池板那可是很重要的部件哦，就像路灯的小太阳，得确保它的质量杠杠的。
还有蓄电池，这就像是路灯的小仓库，储存着电能。
灯杆也不能马虎呀，要足够结实，能扛得住风吹雨打。
控制器也是个关键的小零件，它就像个小管家，控制着电能的流动呢。
这些零部件的质量直接关系到太阳能路灯最后的使用效果哦。
二、电池板生产。
电池板的生产可是个精细活。
工人师傅们就像一群超级工匠，要把一片片小的电池片精心组合起来。
这些电池片可脆弱啦，就像小宝贝一样，得轻拿轻放。
在组合的时候呢，还要用特殊的材料把它们连接好，确保电能能够顺利地在电池片之间传导。
然后呀，要给电池板加上一层保护玻璃，这就像给它穿上了一层透明的铠甲，既能保护电池片，又能让阳光顺利地透进来。
这时候的电池板就有点像个小太阳板啦，充满了无限的能量潜力。
三、蓄电池组装。
蓄电池组装也不简单哦。
就像搭积木一样，但是比搭积木要严谨多了。
工人们要把电池的正负极按照正确的顺序连接起来，要是接错了，那可就麻烦大啦，就像把鞋子穿反了一样滑稽。
而且在组装的过程中，还得注意密封，不能让里面的电解液泄漏出来。
毕竟电解液就像蓄电池的血液一样，要是漏了，蓄电池可就没法好好工作了。
蓄电池组装好之后，还要进行严格的测试，就像给它做个体检一样，看看它是不是健康强壮，能不能好好地储存电能。
四、灯杆制作。
灯杆制作可是个力气活加技术活。
先得把钢材切割成合适的长度，这个切割的精度得很高呢，差一点都不行。
然后呀，要对钢材进行弯曲、焊接等操作。
焊接的时候，那火花四溅的，就像一场小小的烟火秀。
不过工人们可不会被这些火花吓到，他们都是熟练的老手啦。
焊接好之后，还要对灯杆进行打磨，把那些粗糙的地方都变得光滑起来，这样灯杆看起来就漂亮多了。
最后呢，要给灯杆涂上防锈漆，这就像给灯杆穿上了一件防锈的外套，能让灯杆在户外经受住岁月的考验。
苏威牌—太阳能照明 智能识别控制器 说明书智能单控SWDK1224型、智能双控SWSK1224型一、智能识别单控SWDK1224型、智能双控SWSK1224型控制器特点：1． 实现多功能、低消耗八位单片机智能控制，12V 、24V 智能自动识别。
单、双路多种输出控制选择。
2． 对太阳能电池板和蓄电池电压实行分段控制，提高太阳能电池的转换效率和蓄电池的使用寿命。
3． 在蓄电池达到状态后，采用脉冲充电方式充电，以提高太阳能的转换效率及保证蓄电池的充电效果，当蓄电池充满，停止充电，防止蓄电池过热加速老化。
4． 采用无触点开关技术。
分时段输出控制选择。
高精度温度补偿。
一键式操作完成所有设置二、技术参数（括号内为24V 蓄电池和光板技术参数）：三、四．接线按照先接蓄电池、再接负载、最后接太阳能光电板的顺序把各部件接入控制器。
注意：接线时请一定按面板上所标极性及上述顺序，否则容易造成控制器损坏。
五．指示灯说明运行充电指示灯：当蓄电池接入后系统即开始工作，此时该指示灯闪亮，当系统处于充电状态时，该指示灯常亮。
过充过放指示灯：蓄电池过放时该指示灯闪亮，过充时则常亮。
负载输出指示灯：当负载有输出时，相应负载指示灯亮。
六．安全性及注意事项：太阳板空载时电压较高，最好不要同时触摸其“+”“-”极，以免触电！请不要在太阳电池的端子上接稳压电源或任何充电器，否则会损坏控制器！请不要将蓄电池错接在太阳电池端子上！七．故障及排除：１、本控制器出厂时经过严格检测，一般情况不会出现故障：若出现下列故障，可自行排除。
２、无输出：检查负载时候短路或超过最大电流。
３、不能充电：检查蓄电池及太阳电池板接线是否松动。
八．负载供电方式设定（工作模式设置表）：开机运行后，数码LED 不显示。
需要修改工作模式时，可以通过操作按键。
长按按键超过5秒，数码LED 显示当前工作模式数值。
如需调整，在数码LED 显示时按调整按纽，每按一次按键，转换一个数字，直到LED 显示的数字对上用户从表中所选用的模式对应的数字，即停止按键，几秒后数码LED 不亮即完成设置。
太阳能路灯生产工艺
太阳能路灯的生产工艺主要包括太阳能电池板制造、防水处理、LED灯珠组装和整体调试。
下面是其中主要步骤的详细说明：
1. 太阳能电池板制造：首先，需要选择高效的太阳能电池片，并进行切割、清洗等处理。
然后，将电池片按照设计要求进行排列并进行焊接。
最后，对电池板进行封装，以提高其防水性能。
2. 防水处理：太阳能路灯的电路板和电池板都需要进行防水处理，以防止受潮损坏。
首先，需要将电路板与电池板进行连接，并确保连接牢固。
然后，使用特殊的防水胶或胶带对关键部位进行包裹。
最后，进行必要的防水测试，确保产品的防水性能。
3. LED灯珠组装：选择高亮度、节能的LED灯珠，并进行焊接。
将灯珠固定在散热器上，以便散热和延长使用寿命。
然后，将LED灯珠与驱动电路进行连接，并安装适当的光学透镜，
改善光线传输效果。
4. 整体调试：将组装好的太阳能电池板、LED灯珠和电路板
等部件进行整体调试。
首先，检查每个部件的连接是否牢固、是否正常工作。
然后，对光控、时间控制和亮度调节等功能进行调试，确保太阳能路灯能够根据环境光线自动开启和调节亮度。
以上就是太阳能路灯的生产工艺的主要步骤。
通过精细的制造
工艺和严格的质量控制，能够生产出高质量、高效率的太阳能路灯产品。
