数据手册CN_01A产品综述SPS6225X是一款可提供宽范围单路输出，限定功率的可编程直流开关电源。
该机型具备200V额定输出电压，25A电流，1500W的最大输出功率。
用户可并联同型号电源5台来扩展输出功率，满足更大电流需求的应用场景。
SPS6000X系列可编程直流开关电源配备了3.12英寸高亮度OLED显示屏，拥有友好的人机交互界面和优异的性能指标，设置最小分辨率为10mV/10mA。
输出电压，电流上升速度可调，具有恒压，恒流两种输出模式，也支持List序列编程模式，同时具备过压，过流，过功率，过温全方位保护，可靠性高等特点。
标配LAN/USB通讯接口，模拟控制接口，产品可通过Web网页进行远程控制。
可广泛应用于多种要求苛刻的测试场所，例如电源行业，实验室通用测试，LED照明行业，汽车电子等多种领域。
特性与优点额定电压：200V；额定电流：25A；额定输出功率：1500W定功率输出，满足电压，电流宽范围输出，高效率开关型电源CV，CC优先模式选择，更好的保护待测物快速输出响应时间<2.5ms电压，电流上升/下降速率可调设置，回读分辨率10 mV，10mA自带泄放电路，关机后可将输出电容中的电量泄放置安全电压以下支持远端电压补偿Sense功能支持本地List功能50步编辑，USB导入List序列文件外部模拟量电压控制，电压，电流监控输出过电压、过电流、限功率、过温保护，安全可靠3.12英寸OLED高亮度显示屏，可拥有170度宽广的观察视角配置USB，LAN标准通信接口，选配USB-GPIB模块拥有44mm高度（1U）标准机架尺寸的外形内嵌了Web Server，无需安装驱动软件和上位机软件，通过浏览器即可对仪器进行远程控制1 SPS6000X系列宽范围可编程直流开关电源数据手册SPS6000X 系列宽范围可编程直流开关电源数据手册 2设计特色宽范围输出在限定输出功率条件下，电压电流量程自动切换，在一台电源上实现多种电压和电流的组合输出。
N642 User ManualRevision: R00 (July 2019)TrademarkAll brand and product names are trademarks or registered trademarks of their respective companies. DisclaimerSpecifications and documents are subject to change without notice.NoteNot all models are available in all regions. Not all features are available on all models.Depending on the specific model purchased, the colour and look of your device and accessories may not exactly match the graphics shown in this document. The screenshots and other presentations shown in this document are for reference only.Table of ContentsDevice Basics (4)Getting to Know Your Device (4)Front-Side View (4)Rear-Side View (4)Left-/Right-Side View (5)Bracket (5)Using a Memory Card (5)Powering the Device (5)Installing the Bracket (6)Cable Arrangement (6)Mounting the Device (7)Getting Started (8)Using the Touch Screen (8)Door Access (9)Reference (10)Caring for the Device (10)Regulatory Information (10)FCC (10)IC (11)CE (12)WEEE (12)Bluetooth (13)Safety Precautions (13)Device BasicsGetting to Know Your DeviceFront-Side ViewFront camera lensTouch screenNFC/RFID sensorMicrophoneRear-Side ViewVESA hole patternPower buttonCable lock slotSlot for bracketSpeaker I/O portsI/O PortsPower connectorReset buttonMicro-USB connectorRJ-45 connector (PoE+)Access control connectorMemory card slotUSB 2.0 Type A portLeft-/Right-Side ViewLED light barBracketScrew hole for mountingCable lock slotVESA hole pattern SpeakerUsing a Memory CardLocate the memory card slot in the I/O port area on the rear side of the device.With its label side facing the rear side of the device, hold the MicroSD card by the edges and gently insert it into the slot.To remove a MicroSD card, first unmount it from the device by tapping Settings on the Home screen Storage . Then gently push the top edge of the card inwards to release it, and pull it out of the slot.Do not apply pressure to the center of the memory card.Inserting the card in the reverse direction may cause damage.The manufacturer does not guarantee the product's compatibilities with the storage cards from all manufacturers.If you encounter access problems with your memory card, please visit the websitehttps:///downloads/formatter_4/ and use the "SD Memory Card Formatter 5.0 for SD/SDHC/SDXC" tool to format your memory card.Powering the DeviceYou can power the device by using an AC adapter (not supplied) or a power-over-Ethernet (PoE) cable (not supplied).Using an AC adapterUsing a PoE cableInstalling the BracketFollow the illustrations to install the bracket.Cable ArrangementThe device provides convenient cable arrangement through the cable lock slots on the device and on the bracket.12 43 5 76Mounting the DeviceYou can use the supplied tape and screws to mount the device on various wall surfaces. On a glass wall: Use the supplied adhesive tape to mount the device.On a wood wall: Use the supplied screws to mount the device.On a concrete wall: Use the supplied screws to mount the device.Getting StartedUsing the Touch ScreenTo operate your device, touch the screen with your finger. You can perform the following actions:Tap: Touch the screen once with your finger to open items or select on-screen buttons or options.Tap and hold: Tap and hold on the desired item to open the pop-up menu that contains the available options for the item.Drag: Tap and hold on the item and then move it to the target position without releasing your finger.Slide/Swipe: Drag your finger vertically or horizontally across the screen.Drag to the left/right to switch to the next/previous item on the list.Drag to the top/bottom to scroll up/down the screen.Not all slide gestures are applicable to all applications.Two-finger gestures: Move your fingers apart or together on the screen to zoom in or out while viewing a picture or a web page.Not all two-finger gestures are applicable to all applications.Door AccessFor door access, place the access card close to the NFC/RF ID sensor at the bottom of the front side ofthe device.ReferenceCaring for the DeviceTaking good care of your device will ensure trouble-free operation and reduce the risk of damage to your device.Keep your device away from excessive moisture and extreme temperatures.Avoid exposing your device to direct sunlight or strong ultraviolet light for extended periods of time. Do not place anything on top of your device or drop objects on your device.Do not drop your device or subject it to severe shock.Do not subject your device to sudden and severe temperature changes. This could cause moisture condensation inside the unit, which could damage your device. In the event of moisturecondensation, allow the device to dry out completely before use.The screen surface can easily be scratched. Avoid touching it with sharp objects. Non-adhesive generic screen protectors designed specifically for use on portable devices with LCD panels may be used to help protect the screen from minor scratches.Never clean your device with it powered on. Use a soft, lint-free cloth to wipe the screen and the exterior of your device.Do not use paper towels to clean the screen.Never attempt to disassemble, repair or make any modifications to your device. Disassembly, modification or any attempt at repair could cause damage to your device and even bodily injury or property damage and will void any warranty.Keep your device and its accessories out of the reach of small children or animals.Do not store or carry flammable liquids, gases or explosive materials in the same compartment as your device, its parts or accessories.Regulatory InformationFor regulatory identification purposes, the series is assigned a model number of N642.Marking labels located on the exterior of your device indicate the regulations that your model complies with. Please check the marking labels on your device and refer to the corresponding statements in this chapter. Some notices apply to specific models only.5GHz band (W52,W53): Indoor use onlyFCCFederal Communication Commission Interference StatementThis equipment has been tested and found to comply with the limits for a Class B digital device pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interferenceto radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:Reorient or relocate the receiving antenna.Increase the separation between the equipment and receiver.Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.Consult the dealer or an experienced radio/TV technician for help.Any changes or modifications not expressly approved by the manufacturer could void the user's authority to operate the equipment.This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.Please note:The use of a non-shielded interface cable with this equipment is prohibited.RF exposure warning ：This equipment must be installed and operated in accordance with provided instructions and theantenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provide with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.ICCanadian Department Of CommunicationsCAN ICES-3(B)/NMB-3(B)Radio Interference Regulations Class B Compliance NoticeThis Class B digital apparatus meets all requirements of the Canada Interference-Causing equipment regulations.Cet appareil numérique de Classe B respecte toutes les exigences du Règlement Canadien sur lematériel brouileur.This device complies with Industry Canada's licence-exempt RSSs. Operation is subject to the following two conditions:(1) This device may not cause interference; and(2) This device must accept any interference, including interference that may cause undesired operation of the device.Le présent appareil est conforme aux CNR d'Industrie Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes:(1) l'appareil ne doit pas produire de brouillage, et(2) l'utilisateur de l'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement."The device could automatically discontinue transmission in case of absence of information to transmit, or operational failure. Note that this is not intended to prohibit transmission of control or signaling informationor the use of repetitive codes where required by the technology.The device for operation in the band 5150–5250 MHz is only for indoor use to reduce the potential for harmful interference to co-channel mobile satellite systems.High-power radars are allocated as primary users (i.e. priority users) of the bands 5250–5350 MHz and 5650–5850 MHz and that these radars could cause interference and/or damage to LE-LAN devices.Déclaration d’exposition à la radiation : Cet équipement respecte les limites d’exposition aux rayonnements IC définies pour un environnement non contrôlé. Cet équipement doit être installé et mis en marche à une distance minimale de 20 cm qui sépare l’élément rayonnant de votre corps.L’émetteur ne doit ni être utilisé avec une autre antenne ou un autre émetteur ni se trouver à leur proximité.RF exposure warning ：This equipment must be installed and operated in accordance with provided instructions and the antenna(s) used for this transmitter must be installed to provide a separation distance of at least 20 cm from all persons and must not be co-located or operating in conjunction with any other antenna or transmitter. End-users and installers must be provide with antenna installation instructions and transmitter operating conditions for satisfying RF exposure compliance.CEProducts with the CE marking comply with Radio Equipment Directive (Directive 2014/53/EU) - issued by the Commission of the European Community.Compliance with these directives implies conformity to the following European Standards:EN 62311EN 62479EN 50385IEC62368-1:2014 (EN62368-1:2014/A11:2017)EN 301 489-1/-3/-17EN 55032EN 55035EN 61000-3-2EN 61000-3-3EN 300 328: BT/WLAN 2.4 GHzEN 301 893: WLAN 5 GHzEN 300 330: RFID/NFCThe device is restricted to indoor use only when operating in the 5150 to 5350 MHz frequency range.WEEEThis symbol means that according to local laws and regulations your product and/or its battery shall be disposed of separately from household waste. When this product reaches its end of life, take it to a collection point designated by local authorities. Proper recycling of your product will protect human health and the environment.BluetoothSafety PrecautionsWhen using the device, note that the ambient temperature should be below 45ºC (113ºF).To prevent possible hearing damage, do not listen at high volume levels for long periods of time. This product is intended to be supplied by a LISTED Power Unit marked with "LPS", "Limited Power Source" and output rated + 12 V dc / 2.0 A.。

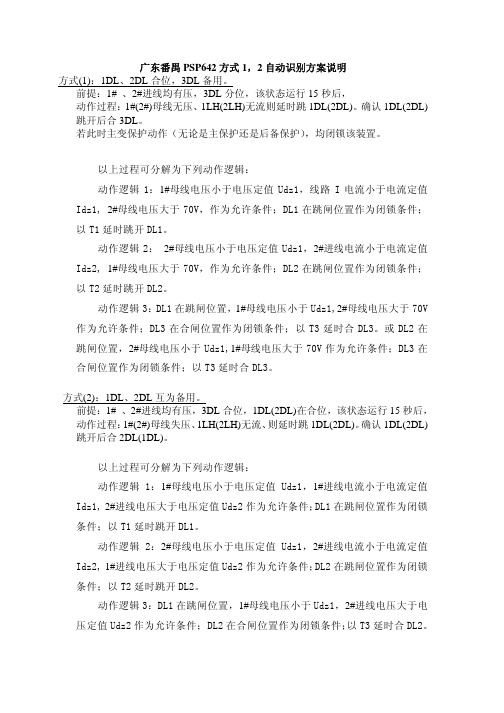

广东番禺PSP642方式1，2自动识别方案说明方式(1)：1DL、2DL合位，3DL备用。
前提：1# 、2#进线均有压，3DL分位，该状态运行15秒后，动作过程：1#(2#)母线无压、1LH(2LH)无流则延时跳1DL(2DL)。
确认1DL(2DL)跳开后合3DL。
若此时主变保护动作（无论是主保护还是后备保护），均闭锁该装置。
以上过程可分解为下列动作逻辑：动作逻辑1：1#母线电压小于电压定值Udz1，线路I电流小于电流定值Idz1, 2#母线电压大于70V，作为允许条件；DL1在跳闸位置作为闭锁条件；以T1延时跳开DL1。
动作逻辑2： 2#母线电压小于电压定值Udz1，2#进线电流小于电流定值Idz2, 1#母线电压大于70V，作为允许条件；DL2在跳闸位置作为闭锁条件；以T2延时跳开DL2。
动作逻辑3：DL1在跳闸位置，1#母线电压小于Udz1,2#母线电压大于70V 作为允许条件；DL3在合闸位置作为闭锁条件；以T3延时合DL3。
或DL2在跳闸位置，2#母线电压小于Udz1,1#母线电压大于70V作为允许条件；DL3在合闸位置作为闭锁条件；以T3延时合DL3。
方式(2)：1DL、2DL互为备用。
前提：1# 、2#进线均有压，3DL合位，1DL(2DL)在合位，该状态运行15秒后，动作过程：1#(2#)母线失压、1LH(2LH)无流、则延时跳1DL(2DL)。
确认1DL(2DL)跳开后合2DL(1DL)。
以上过程可分解为下列动作逻辑：动作逻辑1：1#母线电压小于电压定值Udz1，1#进线电流小于电流定值Idz1, 2#进线电压大于电压定值Udz2作为允许条件；DL1在跳闸位置作为闭锁条件；以T1延时跳开DL1。
动作逻辑2：2#母线电压小于电压定值Udz1，2#进线电流小于电流定值Idz2, 1#进线电压大于电压定值Udz2作为允许条件；DL2在跳闸位置作为闭锁条件；以T2延时跳开DL2。
动作逻辑3：DL1在跳闸位置，1#母线电压小于Udz1，2#进线电压大于电压定值Udz2作为允许条件； DL2在合闸位置作为闭锁条件；以T3延时合DL2。
继电保护检验现场作业指导书工作地点：工作任务：定检性质：工作负责人：班组审核：签发人：审批人：编号：前言为使工作或作业活动有章可循，使工作（作业）安全风险和过程控制规范化，保证全过程安全和质量，根据南方电网公司生[2008]19号关于发《作业指导书编写导则》的通知要求，贵州电网公司组织编写了《备用电源自投装置PSP-642检验作业指导书》，本指导书用于指导和规范贵州电网公司系统各单位继电保护人员编写备用电源自投装置PSP-642检验现场作业工单，同时作为继电保护专业现场工作（作业）人员学习与培训的资料。
《备用电源自投装置PSP-642检验作业指导书》于2008年12月2日经公司标准化委员会审查批准。
本指导书由贵州电网公司生产技术部提出、归口解释。
本指导书主要编写单位：安顺供电局。
本指导书主要起草人：金正、周新、何必翔、张坤友、吴英帅、田康本指导书主要审核人：吴永华、陈建国、葛大维、袁发强、牛星、阮志荣本作业指导书自颁布之日起执行，执行中发现的问题，请及时向公司生产技术部反馈。
目次1、范围 (4)2、引用文件 (4)3、支持文件............................................................. 错误！未定义书签。
4、技术术语 (4)5、安全及预控措施 (4)6、作业准备 (6)7、作业周期 (7)8、工期定额 (7)9、设备主要参数 (8)10、作业流程 (9)11、作业项目、工艺要求和质量标准 (10)12、作业中可能出现的主要异常现象及对策 (16)13、作业后的验收与交接 (16)附录新安装检验、全部检验和部分检验的项目 (17)1、范围本指导书适用贵州电网所属企业的继电保护人员对备用电源自投装置CSB-21A进行现场检验工作2、引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注明日期的引用文件，其最新版本适用于本标准。
PSP 642数字式备用电源自投装置技术说明书使用说明书编写王家华审核马文龙批准郭效军V2.06国电南京自动化股份有限公司2003年11月* 本公司保留对此说明书修改的权利，请注意最新版本资料* 由国电南自技术部监制第一部分技术说明书目次1装置简介 (1)2技术参数 (3)2.1额定参数 (3)2.2主要技术性能 (3)2.3绝缘性能 (4)2.4电磁兼容性能 (4)2.5机械性能 (5)2.6环境条件 (5)3装置硬件 (6)3.1机箱结构 (6)3.2交流模件 (6)3.3CPU模件 (7)3.4电源模件 (9)3.5逻辑及跳闸模件 (9)3.6人机对话模件 (10)4功能说明 (11)4.1逻辑可编程备投原理 (11)4.2典型备用电源自投方式 (13)4.3辅助功能 (23)4.4数据记录 (24)5与变电站自动化系统配合 (25)6定值及整定说明 (26)6.1PSP642数字式备用电源自投装置整定值清单及说明 (26)6.2PSP642数字式备用电源自投装置软压板清单及说明 (28)声明恭喜您购买了国电南京自动化股份有限公司的数字式保护及自动化产品—数字保护及自动化技术的国内领先者。
所有国电南京自动化股份有限公司的PS系列数字式保护及自动化产品符合严格的技术规范和ISO 9001产品质量标准，经得起恶劣的现场工作环境的考验。
拥有丰富的数字式保护及自动化设备的开发经验、对用户常年24小时的技术支持，您尽可以信赖国电南京自动化股份有限公司的产品。
PS系列产品采用完全汉化的显示技术，人机界面友好，使您免除查找说明书操作的烦恼。
每款产品均配置了基于PC机调试界面的接口，结合本公司提供的Psview调试软件包，大大改善了现场调试手段。
PS 640系列产品采用防水、防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行。
机箱面板采用先进的工业美学设计，使用方便，倍感亲切。
通过尽心的研究和设计，新一代数字式保护及自动化产品具有如下特点：◆大资源、高起点●摩托罗拉32位单片机技术，使产品的稳定性和运算速度得到保证●保护采用14位的A/D转换器、可选配的专用测量模块其A/D转换精度更是高达24位，各项测量指标轻松达到●配置以大容量的RAM和Flash Memory，可记录8至50个录波报告，记录的事件数不少于40次。
●可独立整定16套保护定值，定值切换安全方便●高精度的时钟芯片，并配置有GPS硬件对时电路，便于全系统时钟同步●配备高速以太网络通信接口，并集成了IEC 60870-5-103标准通信规约◆现场免维护概念●尽心的电气设计，整机无可调节器件●高等级、品质保证的元器件选用●优异的抗干扰性能，组屏或安装于开关柜时不需其它抗干扰模件●防水、防尘、抗振动的机箱设计●完善的自诊断功能安全标准PSP 642型数字式备用电源自投装置符合各种安全标准。
⏹GB/T 7261-2000 继电器及继电保护装置基本试验方法⏹GB/T 9361-1988 计算站场地安全要求⏹GB/T14537-1993 量度继电器和保护装置的冲击和碰撞试验⏹GB/T 17626.2－1998 电磁兼容试验和测量技术静电放电抗扰度试验⏹GB/T 17626.3－1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验⏹GB/T 17626.4－1998 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验⏹GB/T 17626.5－1999 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验⏹GB/T 17626.6－1998 电磁兼容试验和测量技术射频场感应的传导骚扰抗扰度⏹GB/T 17626.8－1998 电磁兼容试验和测量技术工频磁场抗扰度试验⏹GB/T 17626.9－1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验⏹GB/T 17626.10－1998 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验⏹GB/T 17626.12－1998 电磁兼容试验和测量技术振荡波抗扰度试验⏹GB 9254－1998 辐射发射限值试验。
⏹GB 16836-1997 量度继电器和保护装置安全设计的一般要求⏹IEC 60255-21-1：1988 电气继电器第21部分：量度继电器和装置的振动、冲击、碰撞和地震试验第一章：振动试验（正弦）1装置简介PSP 642型数字式备用电源自投装置是PSP 641改进型(增加两组电压)，它以PS系列保护的通用硬件为基础，继承了该硬件平台大资源、高起点的特点。
备用电源自投功能的实现采用图形化逻辑可编程的方式，可灵活实现各种备投方案，适用于各种电压等级的备用电源自动投入控制。
本产品基本配置为两个CPU模件,其一为由32位微处理器构成的保护及自动化功能单元,该单元配置了大容量的RAM和Flash Memory,具有极强的数据处理、逻辑运算和信息存储能力；另一CPU由总线不出芯片的单片机构成通用的人机接口单元。
两个CPU模件之间相互独立，无依存关系。
各种保护功能及自动化功能均由软件实现。
装置的特点本系列产品其保护及自动化功能均采用基于图形化界面的逻辑可编程的方式实现。
采用逻辑可编程方式构成的定型产品其功能配置能够满足多数用户的要求，如对功能配置有不同要求，修改工作可以在短时内完成。
所有产品的功能配置在出厂前已由本公司完成，不增加用户额外的工作量。
采用此种方式有以下优点：其一，缩短了相关产品的开发周期，产品功能的拓展也更为快速方便；其二，由于功能配置的变化不需修改软件，系列产品的核心构成不但在硬件上，而且在软件上彻底模块化、平台化，增强了产品品质的可信赖性，简单、灵活、可靠三者得到完美的统一。
此外，本系列装置还具备如下特点：1）完备的功能配置●产品内部集成了分段或桥开关备投、线路开关备投、变压器备投等多种方案，用户只需选择备投方式并整定简单的定值即可达到预定要求●快速、可靠形成特殊备投方案●可加载的电流电压保护2）一体化的设计●兼有遥测、遥控、遥信功能●产品内自带一个操作回路，不需附加其它设备即可直接跳合本地开关●真正的防水、防尘、抗振动设计，适合安装于开关柜等环境条件较为恶劣的现场运行3）人性化设计●产品采用全汉化液晶显示及打印，人机界面清晰易懂●实时显示及传送各种运行状态及数据，便于当地及远方巡检●面板配置有RS 232接口，可接至PC机进行人机对话操作，配备计算机界面的调试与分析软件，大大丰富了调试手段●可独立整定16套保护定值，定值切换安全方便4）大资源●保护功能模件（CPU）的核心为32位微处理器，配置以大容量的RAM和Flash Memory，使本产品具有极强的数据处理、逻辑运算和信息存储能力。
Flash Memory中可记录的录波报告为8至50个，可记录的事件数不少于40次。
这些信息在装置掉电后不会丢失●保护采用14位的A/D转换器、可选配的专用测量模块其A/D转换精度更是高达24位，各项测量指标轻松达到●配置了充足的开关量输入端，方便外部遥信量的接入●设置了高精度的时钟芯片，并配置有GPS硬件对时回路，便于全系统时钟同步●配备高速以太网络通信接口，并集成了IEC 60870-5-103标准通信规约5）高可靠性●产品具有优异的抗干扰性能，顺利通过IEC 60255-22-4标准规定的IV级（4kV±10%）快速瞬变干扰试验、IEC 60255-22-2标准规定的IV级（空间放电15kV，接触放电8kV）静电放电试验●组屏或安装于开关柜时不需其它抗干扰模件6）透明化●记录内部各元件动作行为和录波数据●记录各元件动作时内部各计算值●可将数据在Psview软件上分析内部各元件动作过程7）免调试概念●在采样回路中，选用高精度、高稳定的器件，保证正常运行的高精度，避免因环境改变或长期运行而造成采样误差增大●完善的自检功能，满足状态检修的要求●产品中无可调节元件，无需在现场调整采样精度，大大提高运行稳定性2技术参数2.1额定参数2.1.1额定直流电压：220V或110V（订货注明）2.1.2 额定交流数据：a) 交流电压 100Vb) 交流电流 5A或1Ac) 额定频率 50Hz2.1.3 功率消耗：a) 直流回路正常工作时：不大于25W动作时：不大于40Wb) 交流电压回路每相不大于0.5VAc) 交流电流回路额定电流为5A时：每相不大于1VA2.1.4 状态量电平：CPU及通信接口模件的输入状态量电平 24V（18 V～30V）GPS对时脉冲输入电平 24V（18 V～30V）各CPU输出状态量（光耦输出）允许电平 24V（18 V～30V）驱动能力 150mA2.2主要技术性能2.2.1采样回路精确工作范围（10％误差）电压：0.4 V～120V电流：0.08In～20In2.2.2 接点容量信号回路接点载流容量 400VA信号回路接点断弧容量 60VA2.2.3分段跳合闸电流断路器跳闸电流0.5A～5A（订货注明）断路器合闸电流0.5A～5A（订货注明）2.2.4各类元件精度电流元件： <±5%电压元件： <±5%时间元件： <±20ms2.2.5 动作时间(包括继电器固有时间)瞬时出口的固有动作时间： <50ms2.3绝缘性能2.3.1 绝缘电阻装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V 的兆欧表测量其绝缘电阻值，正常试验大气条件下，各等级的各回路绝缘电阻不小于50MΩ。
2.3.2 介质强度在正常试验大气条件下，装置能承受频率为50Hz，信号输入端子对地电压为500V、其他回路对地电压为2000V,历时1分钟的工频耐压试验而无击穿闪络及元件损坏现象。
试验过程中，任一被试回路施加电压时其余回路等电位互联接地。
2.3.3 冲击电压在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路对地，以及回路之间，能承受1.2/50µs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
2.3.4 耐湿热性能装置能承受GB/T 7261第20章规定的湿热试验。
最高试验温度+40℃、最大湿度95%，试验时间为48小时的恒定湿热试验，在试验结束前2小时内根据2.3.1的要求，测量各导电电路对外露非带电金属部分及外壳之间、电气上不联系的各回路之间的绝缘电阻不小于1.5M Ω，介质耐压强度不低于2.3.2规定的介质强度试验电压幅值的75%。
2.4电磁兼容性能2.4.1 静电放电抗干扰度通过GB/T 17626.2－1998标准、静电放电抗干扰4级试验。
2.4.2 射频电磁场辐射抗干扰度通过GB/T 17626.3－1998标准、射频电磁场辐射抗干扰度3级试验。
