下载文档原格式
新日铁材质证明书新日铁材质证明书本文件为新日铁材质证明书，旨在证明产品的质量和符合相关标准。
证明书如下：1.产品信息1.1 产品名称：产品名称1.2 生产日期：生产日期1.3 型号规格：型号规格1.4 批次号：批次号1.5 用途：产品用途1.6 数量：产品数量2.材质成分2.1 材质成分：材质成分2.2 各元素含量：各元素含量2.3 材质等级：材质等级3.物理性能3.1 密度：密度3.2 强度：强度3.3 硬度：硬度3.4 抗拉强度：抗拉强度3.5 延伸率：延伸率4.化学性能4.1 耐腐蚀性：耐腐蚀性4.2 可焊性：可焊性4.3 焊接强度：焊接强度4.4 抗疲劳性：抗疲劳性5.表面处理5.1 表面处理方法：表面处理方法5.2 表面处理效果：表面处理效果6.非破坏性检测6.1 检测方法：检测方法6.2 检测结果：检测结果7.产品标准7.1 国家标准：国家标准7.2 行业标准：行业标准7.3 公司标准：公司标准8.附件8.1 附件名称18.2 附件名称2（根据实际情况添加附件）注释:1.材质成分：指产品所含各种元素的比例和含量。
2.密度：物质的质量与体积的比值。
3.强度：材料抵抗外力的能力。
4.硬度：材料抵抗划伤或压痕的能力。
5.抗拉强度：材料在拉伸过程中能够承受的最大力。
6.延伸率：材料在受力拉伸过程中的延展性能。
7.耐腐蚀性：材料在特定环境下抵御腐蚀的能力。
8.可焊性：材料能够进行焊接的能力。
9.焊接强度：焊接后的材料承受的外力能力。
10.抗疲劳性：材料在长期反复加载下不发生破坏的能力。
本文档涉及附件，请查阅相关附件以获取更详细的信息。
法律名词及注释：1.质量标准：指根据法律、法规、行业标准等制定的对产品质量的要求和规定。
2.成分分析：指对产品的材质成分进行分析和测定的过程。
3.检测证书：证明产品经过检测符合指定要求的证明文件。
4.技术要求：指对产品性能和质量的具体要求。
新日铁：全球首家通过纯电炉法制造和供应高级电磁钢板
新日铁于广畑地区（兵库县姬路市）新建电炉并已启动商业运营。
据称其是全球首家通过纯电炉法制造和供应高级电磁钢板的公司。
预计到2030年，还将开发利用大型电炉的高级钢量产技术。
广畑电炉的投资额约为280亿日元（约13.7亿元）。
该电炉将减少制造过程中的二氧化碳(CO2)排放，并生产将于2023年推出的绿色钢材等。
在脱碳过渡时期，该公司于茨城县神栖市设置了以大型化为目标的小型电炉（处理量约10吨），预计从2024年开始进行试验。
未来将逐步实现以还原铁（将低品位铁矿石进行氢气直接还原而成）和废铁为原料，仅利用大型电炉的一体化工序（处理量约300吨）的实机化。
翻译：李释云
审校：李涵
统稿：李淑珊
征稿启事。
新日铁材质证明书1. 背景新日铁是一家总部位于日本的钢铁制造公司，在全球范围内开展业务，并在全球范围内拥有广泛的客户群体。
在生产和销售钢材产品的过程中，它们需要对其生产的钢材进行质量控制，并提供给客户一份质量证明，以证明其钢材的质量能够满足客户的需求。
为了实现这一目标，新日铁提供了产品质量证明书，其中包含有关钢材成分、物理性能、化学性质以及其他相关数据的详细信息。
这份证明书的目的是为了提供客户所需的信心，以确保他们能够安心地使用新日铁提供的钢材。
2. 材质证明书的重要性对于钢材产品来说，材质证明书是非常重要的，这是因为钢材的成分和性能对钢材的使用和适用的场合起着至关重要的作用。
例如，在材料强度和硬度对其使用的适应性非常重要的汽车、卡车、建筑和制造业中，这是非常关键的。
此外，根据不同的行业有不同的质量标准和检验需求，因此钢铁制造商需要提供具有所需证书和其他标准文件的产品。
这些文件可以有效地证明产品的质量和符合质量标准，让客户有更多的信心继续合作和使用品牌产品。
因此，材质证明书上的信息必须是准确、详尽的，以证明品牌的产品质量，以及新日铁对其产品质量的强烈承诺。
在如今竞争激烈的市场上，为产品提供材质证明书是保持市场优势和维持品牌声誉的重要一环。
3. 新日铁材质证明书的内容新日铁的材质证明书包含了以下基本信息：3.1 材质标准材质标准是用于描述钢材成分和性能的标准化信息。
这些标准可以是日本工业标准 (JIS)、美国协会 (ASTM) 或欧洲标准 (EN) 等。
3.2 钢材成分钢材成分是描述钢材组成的关键指标，包括其所含有的基本元素和中间元素的百分比值或范围。
此外，还需同时提供有关硫和磷含量的信息等。
3.3 物理性能钢材的物理性能代表了其重要的物理特性和行为，包括弹性模量、拉伸强度等力学指标。
此外，还需提供信息关于硬度、可焊性、抗阻力等。
3.4 化学性质钢材的化学性质是指其对化学物质的表现和反应。
此项特性对于建筑、工业和其他领域的特定应用和生产过程至关重要。
新日铁热成型钢标准新日铁热成型钢标准为我国热轧无缝钢管行业中的重要标准，是保证产品质量和满足市场需求的关键。
新日铁热成型钢标准是根据国际标准和我国实际情况制定的，具有导向性、合理性和可操作性。
它涵盖了热轧无缝钢管的各个方面，包括材料、化学成分、机械性能、尺寸和允许偏差等。
首先，新日铁热成型钢标准规定了热轧无缝钢管的材料要求。
根据用途和工艺要求的不同，热成型钢分为碳素钢、低合金钢和合金钢三类。
标准中对材料的化学成分、冶炼方法、钢种和牌号等进行了详细规定。
其次，新日铁热成型钢标准指定了热轧无缝钢管的机械性能要求。
包括抗拉强度、屈服强度、延伸率、冷弯性能、冲击韧性等指标。
这些指标直接关系到钢管的使用寿命和安全性能，是产品质量的重要标志。
此外，新日铁热成型钢标准还规定了热轧无缝钢管的尺寸和允许偏差。
针对不同的外径、壁厚和长度范围，标准中明确规定了尺寸的公差范围，以确保产品的精度和一致性。
新日铁热成型钢标准不仅明确了产品的质量要求，还对生产工艺和检验方法进行了规定。
钢管的加热、轧制、冷却和探伤等关键环节都必须按照标准要求进行操作，以确保产品符合标准的要求。
在实际应用中，新日铁热成型钢标准为生产厂家提供了操作指南和质量控制依据。
通过执行标准要求，生产厂家能够生产出符合国家标准和市场需求的热轧无缝钢管产品。
总之，新日铁热成型钢标准是我国热轧无缝钢管行业中的重要参考依据，对于保证产品质量、促进行业发展起着重要作用。
只有通过遵循标准要求，生产厂家才能提供高质量、安全可靠的热轧无缝钢管产品，满足市场需求。
因此，加强对新日铁热成型钢标准的研究和应用，对于推动我国热轧无缝钢管行业的发展具有重要意义。
高碳钢丝规格
高碳钢丝是由高质量碳素钢制成，具有高硬度、高强度和耐磨性能突出的特点。
它被广泛应用于建筑、冶金、汽车、交通、工程机械等领域。
高碳钢丝的规格主要包括直径、拉力和弯曲性能。
直径通常为
0.15mm~10mm，拉力在800MPa~3000MPa之间，弯曲性能可按客户需求进行调整。
其中，0.15mm~0.8mm的细丝用于制作钢丝绳、铜线、橡胶管和滤网等；1mm~8mm的中粗丝广泛应用于电力传输、无线电通讯、起重运输和冶金工业等；10mm以上的粗丝常用于桥梁、船舶、高层建筑及其他机械设备的建造。
在使用高碳钢丝过程中，需要注意以下几点：
1. 保持干燥。
高碳钢丝易吸湿，因此要保持干燥，避免在潮湿环境下使用。
2. 避免过度拉伸。
高碳钢丝对拉伸有一定的限制，过度拉伸会使其失去弹性和强度。
3. 维护。
注意高碳钢丝的定期润滑和清洗，及时更换老化、损坏的部件。
4. 注意安全。
在使用高碳钢丝时，要戴防护手套和护目镜，避免碰撞和扭曲造成危险。
总之，高碳钢丝是一种高质量的建筑材料，其规格和使用要注意以上几点，方能保证其高效、安全、可持续地使用。

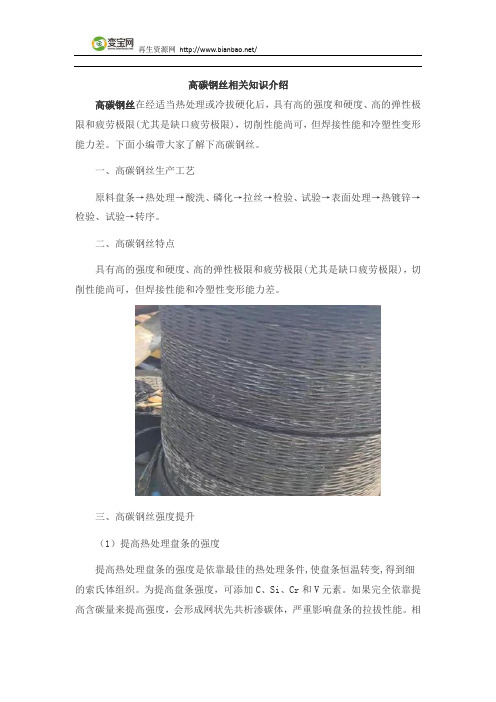

高碳钢丝相关知识介绍高碳钢丝在经适当热处理或冷拔硬化后，具有高的强度和硬度、高的弹性极限和疲劳极限(尤其是缺口疲劳极限)，切削性能尚可，但焊接性能和冷塑性变形能力差。
下面小编带大家了解下高碳钢丝。
一、高碳钢丝生产工艺原料盘条→热处理→酸洗、磷化→拉丝→检验、试验→表面处理→热镀锌→检验、试验→转序。
二、高碳钢丝特点具有高的强度和硬度、高的弹性极限和疲劳极限(尤其是缺口疲劳极限)，切削性能尚可，但焊接性能和冷塑性变形能力差。
三、高碳钢丝强度提升（1）提高热处理盘条的强度提高热处理盘条的强度是依靠最佳的热处理条件,使盘条恒温转变,得到细的索氏体组织。
为提高盘条强度，可添加C、Si、Cr和V元素。
如果完全依靠提高含碳量来提高强度，会形成网状先共析渗碳体，严重影响盘条的拉拔性能。
相反，添加Cr可细化片层间距，抑制先共析渗碳体的形成，增加渗碳体含量从而使铅淬火盘条的强度提高，同时还能抑制钢丝（2）利用拉拔来提高钢丝强度利用拉拔来提高钢丝强度时，要提高压缩率，或者提高拉拔过程中的加工硬化率。
提高压缩率时，必须要有最佳的压缩率和相应的拉拔条件（如冷却、模具等）。
同时要考虑钢丝强度随着冷拉变形程度的加大而升高，韧性随之下降。
钢丝强度为一定级别时，扭转和弯曲值越高，说明钢丝的韧性越好，越有利于延长钢丝的使用寿命，因此要针对高强度钢丝的使用要求，控制适宜的总压缩率和加工硬化率。
（3）加大热处理盘条的直径通过加大热处理盘条的直径来提高总压缩率，从而提高钢丝强度。
提高高碳钢丝强度最重要的考虑是在钢丝实际使用的特定环境下，应具有合理的强度与韧性匹配。
钢丝的抗拉强度、扭转和弯曲等力学性能指标，是钢丝分别在拉应力、扭转应力和弯曲应力作用下抵抗塑性变形直至发生断裂能力的标定，使用中的破坏过程包括塑性变形、裂纹萌生和扩展直至相互连通而断裂，强度、扭转、弯曲指标越高，说明钢丝在拉应力、扭转应力、弯曲应力作用下抵抗裂纹萌生与扩展的能力越强。
1960MPa（2000MPa）钢丝资料调查
1960MPa（2000MPa）钢丝1985年就有研究讨论，此后开始实际研制，上世纪末有报道。
1、日本新日铁、东纲较早开发2000MPa钢丝，1999年报道1960MPa（2000MPa）钢丝试
制，下面是文章摘录。
2、日本神户制钢同年报道。
下面是论文摘录。
3、通用的盘条加工流程图，差异主要在热处理方法。
4、DLP的特点
5、新日铁之外的日本1960MPa钢丝流程
6、中国近年研制1960-2000mpa钢丝
7、Bridon研制1960mpa钢丝的加工流程。
8、韩国高丽制钢的高强钢丝
9、韩国浦项宣传她们的盘条加工钢丝不必要LP处理，但高丽制钢还是进行了热处理。
10、印度的1960-2000mpa钢丝盘条
11、根据蔚山大桥的主缆报道，应该可以确认是5.4mm。
日本超强钢丝研发进展及动向
肖英龙;唐明珠
【期刊名称】《金属制品》
【年(卷),期】2006(032)004
【摘要】琴钢丝是高强度工业材料，是Ф0．08～10mm的高碳珠光体（简称P）钢丝，包含少量Cr，Si，V等添加元素。
除用作钢帘线以外，还用于乐器、弹簧、锯钢簧、桥用吊缆、PC钢丝等。
20世纪末，Ф0．2mm琴钢丝的抗拉强度达3．6GPa，最新的实用产品则已达4GPa。
这种功能性材料的结构是P层状间隔细小到10nm的典型纳米组织，其原料为碳质量分数0．9％的过共析钢线材。
【总页数】2页(P50-51)
【作者】肖英龙;唐明珠
【作者单位】江苏沙钢集团,张家港,215625;江苏沙钢集团,张家港,215625
【正文语种】中文
【中图分类】TG3
【相关文献】
1.冷拔低碳钢丝预应力圆孔板普通存在超强现象浅析 [J], 张启庸
2.超强高韧性树脂钢丝网混凝土侧面加固RC偏压短柱受力性能有限元分析 [J],
杨丁;蒲黔辉;谢宏伟;赵刚云;王一凡
3.超强磁场超导电磁铁的开发动向 [J], 木吉司;陈付时
4.橡胶和镀Cu-Zn-Co三元合金钢丝帘线的超强粘合 [J], 张语樵;
5.日本天然气水合物研发进展与技术方向 [J], 张涛;冉皞;徐晶晶;沙志彬;姜雅;王琨
因版权原因，仅展示原文概要，查看原文内容请购买。
新日铁材质证明书1. 产品信息产品名称：新日铁材质证明书产品编号：产品分类：材料产品规格：标准尺寸2. 材质信息材质名称：新日铁材质编号：NT-001材质分类：金属材料材质组成：铁、碳、镍、钼等材质性质：高强度、高耐腐蚀性、高温稳定性3. 材质证明本材质证明书是对新日铁材质的证明，证明材质符合相关标准和规范，适用于各种工业领域。
新日铁材质经过严格控制和测试，具有以下特点和优势：1. 高强度：新日铁材质具有优异的强度特性，能够承受高压力和重载工作环境。
2. 高耐腐蚀性：新日铁材质经过特殊处理，具有出色的耐腐蚀性能，能够在潮湿、腐蚀性环境下长期稳定使用。
3. 高温稳定性：新日铁材质具有优异的高温稳定性，能够在高温环境下保持稳定性能，不易变形或损坏。
4. 易加工性：新日铁材质具有良好的可加工性，便于加工成各种形状和尺寸，并且能够保持较高的精度和表面质量。
5. 可靠性：新日铁材质经过严格的质量控制和测试，保证产品质量可靠，能够满足客户的需求和要求。
4. 适用范围新日铁材质广泛应用于以下领域：汽车制造业：用于汽车车身、发动机零部件等。
航空航天工业：用于飞机部件、发动机零件等。
电子工业：用于电子产品外壳、电路连接器等。
石油化工工业：用于石油化工设备、容器等。
机械制造业：用于机械设备、工具等。
建筑工业：用于建筑结构、桥梁、管道等。
5. 质量保证我们对新日铁材质的质量进行了严格的控制和测试，确保产品的质量和性能稳定。
出厂检验：对每批新日铁材质进行出厂检验，确保符合标准和规范要求。
产品追踪：对每个生产批次进行追踪，记录材质的生产和使用信息，以便跟踪和分析质量问题。
售后服务：提供产品长期的售后服务，确保客户的需求和问题得到及时解决。
新日铁材质证明书证明了新日铁材质的优异性能和适用范围，经过严格的质量控制和测试，确保产品的质量和性能稳定。
我们将继续不断改进和优化材质的质量和性能，以满足客户的需求和要求。
新日铁高碳钢丝--追求极限高强度
该文章转自[我的钢铁网]：/gtzs/jsgy/200710/55040.html
高碳钢丝虽属老材料，但近年来由于高强度化的进展日益受到重视，为了追求钢铁材料的极限强度，高碳钢丝成为利用纳米技术进行组织控制的最尖端材料。
轮胎用子午线钢丝为保证轮胎的轻型化和低成本化，已进入4500－5000Mpa级产品的开发。
另外，桥梁用钢丝正计划用于将上马的明石海峡大桥的吊桥，为降低建设费用对钢绳用钢丝也拟进一步高强度化中。
新日铁为了适应上述要求，正在利用和提高纳米级组织控制和降低夹杂偏析控制技术，在有关加工厂的协作下，开发和提供高强度、高功能的高碳钢丝。
以下将有关技术简介如下：指向极限强度的轮胎子午线钢丝
汽车轮胎要求具有以高寿命为首的对压缩、弯曲的刚性、可操纵性和节油性（回转阻力低和轻型化）等多种不同的功能，作为补强材用的子午线钢丝比柔软的纤维具有更高的刚性，因此对轮胎的安全性、耐久性和操纵稳定性均有很好的作用。
轿车轮胎多用于胎面的底部，公共汽车和卡车等大型车则多用于侧面的骨架，轿车的用量约为1kg。
汽车轮胎用子午线钢丝已经达到工业化水平，强度由上世纪70年代的～2800Mpa逐年提高到80年代的3600Mpa和2000年以后的>4000Mpa，现φ0.2mm钢丝正向4500Mpa高强度化中，部分已在高级车上试用。
新日铁为了占领子午线钢丝的世界份额达到25％，成为顶尖生产大户，除了提供所用材料外，用户生产子午线钢丝时还参与到延伸性相关技术的研发和利用本厂设备进行拉丝加工技术的开发，确保钢丝强度达到4000Mpa，以对用户的加工工序表示全力支持。
子午线钢丝技术的方向为：将钢中含碳量由0.82％提高到0.96％，再加入0.2％左右的铬以进一步高强度化，目前φ0.2mm钢丝已达到4070Mpa。
具体成分和可达到的强度见表1。
表1 96ACr钢（C 0.96％Si 0.20 Mn 0.30 Cr 0.20）高碳钢丝线径和强度的关系
项目
钢丝直径
1.0
0.5
0.2（实用化）
0.06（待研发）
0.04（待研发）
钢丝强度（Gpa）
3.1
3.5
4.07
5.17
5.7
在生产高碳钢丝的技术中，对添加元素的偏析控制和夹杂控制至关重要，因此对炼钢技术的要求较高，但这正式新日铁的长项。
特别炼钢工艺中的“夹杂物控制技术”是不允许其它企业采用的。
对于线径φ0.2mm的钢丝，只要有一个大夹杂物存在就会断线，特别是随
着高强度化导致的硬度提高，夹杂物的影响更大。
支承长而大桥梁的“桥梁用钢丝”
近半世纪以来，长而大的吊桥的主钢绳用钢丝的强度，在主塔距1200－1500mm级时为1500－1600MPa。
1998年开通的明石海峡大桥，其主塔距离为1991m时使用了1800MPa 的高强度钢丝，其吊桥长度和钢丝强度均为世界最大。
该桥的钢绳即使用了新日铁生产的“桥梁用钢丝”。
桥梁用钢丝技术的关键是防止热变质，即抑制钢丝在450℃热镀锌时导致的强度下降。
因为在450℃加热下，在拉丝加工时形成整齐层状珠光体组织中的渗碳体将会球化并且长大，使得组织内的间隔相被破坏，加上因热而产生的转位回复和再结晶，这些因素均使强度下降。
为了抑制上述缺点，加入硅和铬较为有效。
它的机理经过纳米级组织分析和元素分布分析得以查明，新日铁率先解决了上述问题。
例如硅在渗碳体和铁素体界面具有聚集性，当渗碳体长大而且球化时硅即扩散，因此通过增加含硅量来使之集中于界面而抑制渗碳体的球化，从而防止了热镀锌时钢丝的强度下降。
过去1600MPa级的桥梁用钢丝中仅含硅0.2％，目前1800MPa级中碳含量达到了0.9％。
同时，由于硅的固溶强化提高了钢丝韧化后的强度，这些措施都防止了热变质的发生。
明石海峡大桥所用的主钢缆，是由φ5mm的钢丝组成的120支钢绳组成，其直径达到1.2m。
如采用1600MPa级的钢丝，为了保证大桥的安全则每侧需要2条共4条主钢缆，但改用1800MPa级的钢丝后，则不仅主钢缆可减为两条，且组成钢缆的钢绳数也可减少。
由此使桥的主塔和刚度加固框架的重量大为减轻，这样不仅使工期大为缩短，钢材总用量也相应减少（见表2），总的成本自然也就下降了。
表2 明石海峡大桥改用高强度钢丝的效果
项目
主钢丝条数
钢绳总支数
钢缆重量（万t）
主桥高度（m）
主塔重量（万t）
加固框架重量（万t）钢材用量合计（万t）1600MPa
4
676
5.9
320
5.7
8.8
20.4
1800MPa
2
580
5.0
286
4.9
8.3
18.2
那么为什么不在桥梁用钢丝上采用如子午线钢丝般的4000MPa级超高强度钢丝呢？初步分析，是因为桥梁的使用寿命高达百年以上而橡胶的寿命仅数年。
从大量的实际经验看，在确保安全性和降低大量使用总成本出发，还是以用<2000MPa级的高强度钢丝较为合算；另外为了提高强度而使线径变细的子午线钢丝在组成钢绳使用时，由于钢丝间接触空气的表面积加大，还必须采取腐蚀措施，也不便于采用。
现在，意大利本土和西西里岛连接的长达3300m的世界上最长的麦西纳大桥的建设计划已经启动，该桥的钢丝总用量高达17万t。
另外，相对短距离的斜拉桥所用的钢缆都由新日铁工厂生产，如在建中的香港1000m世界最长的斜拉桥用钢缆，就决定使用新日铁生产的高强度桥梁用钢丝。
用“新日铁模式”推广高强度钢
新日铁提供的棒材和线材多为半成品，但用户希望提供一定强度的钢丝等成品，因此如果不了解热处理和拉丝加工则难以保证最终产品的质量。
以桥梁用钢丝为例，经过热处理、拉丝加工试验可确保强度和延伸性后，再和二次加工工厂共同试生产后进行批量供应。
总之，新日铁的任务为：“提供容易加工且可保证最终产品性能的半成品”，因此必须重视有关二次加工工艺的开发。
同时为了给二次加工的最终产品降低成品创造条件，必须开发“将铁如何加工为效果最好的产品”的“利用加工技术”。
这种利用加工技术的核心为深化和二次加工企业的协作，以便在世界保持优势的模式即“新日铁模式”。
目前，子午线钢丝正向4000－5000MPa级高强度化发展中，如此尖端的研究开发的意义在于，领先掌握最先进的技术，以对用户的需求进行可靠的服务。
例如，为开发4500MPa 级的钢丝的实用化技术，不仅仅要开发线材，还必须提高拉丝加工技术，只有通过这些技术的开发和推广，才能使用户也积累经验，从而保证在今后棒材、线材领域实现材料技术和加工技术的双轮并进，以确立高效生产技术。
钢铁材料的优势之一为比其它材料的强度高。
棒材、线材在这方面的研发起着带头作用。
不仅是轮胎子午线钢丝和桥梁用钢丝的技术开发，在钢栓等产品的开发方面都存在世界性的“高强度化＝氢脆化”的课题，这些都亟待通过研发来解决。
