HYP600 IEC-103规约说明1 通信接口接口标准：RS232、RS485、光纤。
通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高，重复帧传输的超时时间间隔50ms。
通信速率：1200、2400、4800、9600、19.2K、38.4K (可调)。
2 固定帧长共有9种固定帧长的报文。
2.1 监控系统发送的固定帧长报文复位FCB报文——C_RFB_NA_3：控制域=47H。
复位通信单元报文——C_RCU_NA_3：控制域=40H。
召唤1级用户数据——C_PL1_NA_3：控制域=01 FCB FCV 1010B。
召唤2级用户数据——C_PL2_NA_3：控制域=01 FCB FCV 1011B。
请求链路状态——C_RLK_NA_3：控制域=01 FCB 0 1001B。
2.2 单元发送的固定帧长报文确认帧——M_CON_NA_3：控制域=00 ACD DFC 0000B。
正确收到监控系统的发送帧，单元以此帧回答。
无所需要的数据响应帧——M_NV_NA_3：控制域=00 ACD DFC 1001B。
如果单元无监控系统所请求的数据，就以此帧响应。
链路状态响应帧——M_LKR_NA_3：控制域=00 ACD DFC ****B。
其中“****”表示：=BH 表示链路工作正常，=EH表示链路服务未工作，=FH表示链路服务未实现。
当无监控系统所请求单元的链路状态，单元就以此帧响应。
3 可变帧帧长3.1 下行报文（控制方向）3.1.1 ASDU6(06H)时间同步类型标识TYP 06H 注释VSQ 81H 综合信息传送原因COT 08H 08H=时间同步ASDU—ADDR FFH 广播方式功能类型FUN FFH 全局功能GLB （255）信息序号INF 00H 时间同步7个8位位组时间D7 时标ms D0 2个字节的二进制毫秒时间（低字节在前）D15 D8IV 备用时标min 1个字节分钟，IV=0为有效；=1无效SU 时标h 1个字节小时，su为夏时制标志D7~D5周某天D0~D4天数日（周的某天未采用）备用D3~D0月月备用D6~D0年年3.1.2 ASDU7(07H）启动总查询（1）方式一类型标识TYP 07H 注释VSQ 81H 只有一个综合信息传送原因COT 09H 总查询（总召唤）的启动ASDU—ADDR ADDR 测控装置物理地址功能类型FUN FFH FUN=255全局功能类型信息序号INF 00H INF=0全局功能类型扫描序号SCN SCN 1个字节。

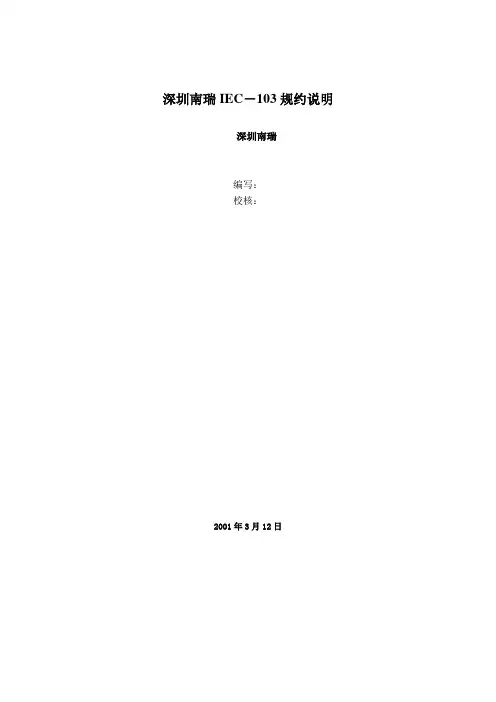

深圳南瑞IEC－103规约说明深圳南瑞编写：校核：2001年3月12日前言 (3)第一章IEC-103规约功能说明 (4)第二章IEC-103规约结构 (5)第三章IEC-103物理层说明 (5)第四章IEC-103链路层说明 (5)4.1 传输方式 (5)4.2 传输速率、校验方式和重复帧传输的超时时间间隔 (5)4.3 帧格式 (5)4.3.1 固定帧长帧格式 (6)4.3.2 可变帧长帧格式 (6)4.3.3 控制系统至保护设备报文控制域的定义 (7)4.3.4 保护设备至控制系统报文控制域的定义 (8)第五章IEC-103（深圳所）应用层说明 (9)5.1 1级和2级用户数据的定义及其优先级 (9)5.2 应用层系统介绍 (10)5.3 初始化 (10)5.4 时间同步 (13)5.5 总查询 (14)5.6 正常通信过程(正常情况下链路传输过程) (16)5.7 保护事件、告警信息、状态量的传输 (17)5.8 命令传输过程(信号复归) (17)5.9 通用分类服务(定值、测量值、软压板（控制字）) (18)5.9.1 通用分类服务概述 (18)5.9.2 目录结构（组号条目号的定义） (19)5.9.3 通用分类服务原理 (20)5.9.4 读取定值、测量值、软压板（控制字） (20)5.9.5 修改定值、软压板（控制字） (23)5.10扰动数据传输(录波数据传输) (28)5.10.1 绕动数据的内容 (28)5.10.2 绕动数据传输的过程 (28)前言IEC60870-5-103传输规约是1999年10月1日实施的电力行业标准（国内称为DL/T 667－1999继电保护设备信息接口配套标准），规约要求采用此规约的监控和保护装置必须符合该标准的所有强制性定义。
IEC60870-5-103规约作为新的变电站内通信规约，在以后的大量应用是必然趋势。
它理论上可以传送站内保护所有通讯数据，但同时灵活性也较大。

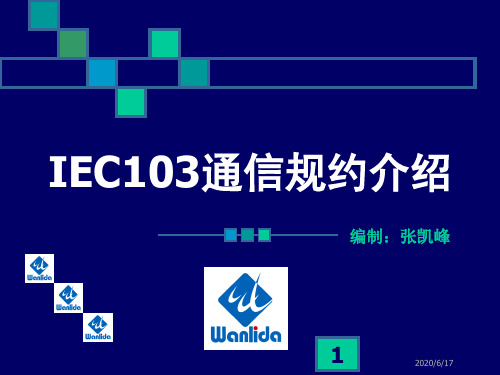

103规约讲义主要内容▪103规约概念▪串口103规约传输帧格式FT1.2固定帧长的帧格式FT1.2可变帧长的帧格式控制域可变帧长的链路规约数据单元LPDU▪常见报文分解ASDU1分析ASDU10分析▪103的基本链路过程103初始状态链路过程103召唤定值过程▪录波链路过程的说明▪以太网103规约说明通用TCP方式的报文格式103规约概念DL/T 667 -1999 idt IEC 60870-5-103:1997103规约传输帧格式-固定帧启动字符10H控制域（C）地址域（A）帧校验和（CS）结束字符（16H）103规约传输帧格式-可变帧启动字符68H长度L长度L（重复）启动字符68H控制域（C）地址域（A）链路用户数据（可变长度）帧校验和（CS）结束字符（16H）▪103规约传输帧格式-控制域（C ）备用1PRM启动报文位帧计数位FCB要求访问位ACD帧计数有效位FCV数据流控制位DFCb3b2b1b0功能码▪下行方向-》上行方向-》103规约传输帧格式-LPDU常见报文分解-ASDU1 7.2.37.2.6.57.2.6.2801 81 01 14 37 17 02 94 b3 14 0e 00 ASDU1报文分析传送原因COT7.2.3 COT 控制方向：〈8〉：=时间同步〈31〉：=扰动数据的传输〈9〉：=总查询(总召唤)的启动〈40〉：=通用分类写命令〈20〉：=一般命令〈42〉：=通用分类读命令7.2.3 COT 监视方向：〈1〉：=自发(突发)〈11〉：=当地操作〈2〉：=循环〈12〉：=远方操作〈3〉：=复位帧计数位(FCB)〈20〉：=命令的肯定认可〈4〉：=复位通信单元(CU)〈21〉：=命令的否定认可〈5〉：=启动/重新启动〈31〉：=扰动数据的传送〈6〉：=电源合上〈40〉：=通用分类写命令的肯定认可〈7〉：=测试模式〈41〉：=通用分类写命令的否定认可〈8〉：=时间同步〈42〉：=对通用分类读命令有效数据响应〈9〉：=总查询(总召唤)〈43〉：=对通用分类读命令无效数据响应〈10〉：=总查询(总召唤)终止〈44〉：=通用分类写确认DPI 和四字节时间7.2.6.5 双点信息(DPI)(见IEV 371-03-08)ASDU1实际报文示例b2 23 2b 0cb2 23 2b 0c常见报文分解-ASDU107.2.6.307.2.6.327.2.6.33ASDU10报文分析数目=NO：=UI6［1～6］〈1～63〉计数器位=COUNT:=BS1［7］〈0～1〉，计数器位(COUNT)的初始值为零〈0～1〉：=具有相同返回信息标识符(RII)的应用服务数据单元的一位计数器位后续状态位=CONT：=BS1［8］〈0～1〉通用分类数据描述=GDD：=CP24｛数据类型(DATATYPE)，数据宽度(DATASIZE)，数目(NUMBER):7，后续状态位(CONT):1｝数据类型=DATA TYPE：=UI8［1～8］〈0～255〉，常用类型有：3、7、18等数据宽度：=DATASIZE：=UI8［9～16］〈1～255〉数目：=NUMBER：=UI7［17～23］〈1～127〉后续状态位：=CONT:=BS1［24］〈0～1〉数据宽度数目通用分类服务NGD、GDD、GIDASDU10报文分析通用分类服务报文分析01 0048 01 0170 3d 8a3f01 0288 1301 0301 0001 0400 00 80 4001 058f c2 35 3f01 06cc cc 14 4101 0700 00 c0 3f01 0800 00 c8 4201 004801 0048 01 0170 3d 8a 3f数据集的数据，依此类推…直到第9个数据集的数据01 0801 07 04 01 00 00 c8 42通用分类服务报文示例01 0048 01 0170 3d 8a 3f01 0288 1301 0301 0001 0400 00 80 4001 058f c2 35 3f01 06cc cc 14 4101 0700 00 c0 3f01 0800 00 c8 4201 004801 09cc cc 4c 4001 0a00 00 00 4101 0b00 00 a0 4001 0c00 00 40 4101 0d ae 47 e1 3e01 0e00 00 80 3f01 0f00 00 00 4001 1000 00 c0 3f103的基本链路过程链路过程-103初始状态模拟报文c4 cf c8 f0 bc cc b1 a3 b9 ab cb be链路过程-103召唤定值模拟报文扰动数据（录波）链路过程的说明召唤一级数据回答ACD=1ASDU24 TOO=1 故障选择ACD=0召唤二级数据回答扰动表ASDU23 ACD=0VSQ>0ACD=1回答ASDU26 ACD=0ASDU24 TOO=2 请求扰动数据回答ACD=1召一级数据回答ACD=1召一级数据回答ASDU28 可以召开关量ASDU24 TOO=16 开始请求开关量回答ACD=1召一级数据回答ASDU29 ACD=1召一级数据回答ASDU31ACD=0 TOO=38ASDU29ASDU25 TOO=68入口召唤一级数据回答ASDU27ASDU24 TOO=8 通道请求回答ACD=1召一级数据回答ASDU30 ACD=1召一级数据回答ASDU31ACD=0 TOO=35ASDU30ASDU25 TOO=66 确认回答ACD=1召一级数据回答ASDU31ACD=0 TOO=32下一通道第一通道ASDU25 TOO=64 确认回答ACD=1召一级数据回答扰动表ASDU23 ACD=0VSQ=0正常二级数据下一段故障序号录波进入正常巡检或其他处理下一段故障序号录波以太网103模式通用TCP方式的报文格式90 eb 28 00 00 00 90 eb 00 00 2b 00 00 00 0f 27 05 00 2b 00 40 01 0e ff 00 00 ff ff返回MAIN谢谢!。
103规约详细解析⼀、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接⼝1.1 接⼝标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停⽌位。
字符和字节传输由低⾄⾼。
线路空闲状态为1，字符间⽆需线路空闲间隔，两帧之间线路空闲间隔⾄少33位（3个字节）1.3 通信速率：可变。
1.4 通信⽅式：主从⼀对多，Polling⽅式。
2. 报⽂格式870－5－103通信规约有固定帧长报⽂和可变帧长报⽂两种报⽂格式，前者主要⽤于传送“召唤、命令、确认、应答”等信息，后者主要⽤于传送“命令”和“数据”等信息。
2.1 固定帧长报⽂启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路⽤户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路⽤户数据”包，具体格式将在下⽂介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主从”和“从主”两种情况。
（1）“主从”报⽂的控制域D7 D6 D5 D4 D3 D2 D1 D0备⽤PRM FCB FCV 功能码0 11（A）PRM（启动报⽂位）表明信息传输⽅向，PRM=1由主站⾄⼦站；PRM=0由⼦站⾄主站。
（B ） FCB （桢记数位）。
FCB = 0 / 1——主站每向从站发送新⼀轮的“发送/确认”或“请求/响应”传输服务时，将FCB 取反。
主站为每个从站保存⼀个FCB 的拷贝，若超时未收到应答，则主站重发，重发报⽂的FCB 保持不变，重发次数最多不超过3次。
IEC 103 协议的学习和总结2 IEC 103 协议的学习和总结通过近两周时间的学习，开始对iec 103 协议有了一定的认识，也能对简单的协议进行分析。
如对下报文的分析:09:10:19.546 串口2 发送10 5B 02 5D 1609:10:19.562 串口2 收到10 09 02 0B 16 00 00 00 //下面将分析09:10:22.562 串口2 发送10 7B 02 7D 1609:10:24.578 串口2 发送10 7B 02 7D 1609:10:24.578 串口2 收到10 09 02 0B 16 00 00 0009:10:27.593 串口2 发送10 5B 02 5D 1609:10:27.593 串口2 收到10 09 02 0B 16 00 00 0009:10:30.609 串口2 发送10 7B 02 7D 1609:10:30.609 串口2 收到10 09 02 0B 16 00 00 0009:10:32.656 串口2 收到10 09 01 0A 16 00 00 0009:10:35.671 串口2 发送68 0F 0F 68 53 02 06 81 08 01 FF 00 6C DE 05 08 01 01 07 44 1609:10:35.671 串口2 收到10 00 02 02 16 00 00 0009:10:35.875 串口2 发送10 7B 02 7D 1609:10:35.890 串口2 收到10 09 02 0B 16 00 00 0009:10:36.187 串口2 发送10 5B 02 5D 1609:10:36.203 串口2 收到10 09 02 0B 16 00 00 0009:10:36.500 串口2 发送10 7B 02 7D 1609:10:36.515 串口2 收到10 09 02 0B 16 00 00 0009:10:36.828 串口2 发送10 5B 02 5D 1609:10:36.843 串口2 收到10 09 02 0B 16 00 00 0009:10:39.843 串口2 发送10 7B 02 7D 1609:10:39.843 串口2 收到10 09 02 0B 16 00 00 0009:10:42.859 串口2 发送10 5B 02 5D 1609:10:42.859 串口2 收到10 09 02 0B 16 00 00 002.1 主站初始化（下面具体分析）从上面分析可知,帧的两种不同的格式,分别有:固定帧长报文和可变帧长报文(可由启动报文判断)那么我已上面具体事例来分别解析一个固定帧长报文和可变帧长报文.那么以09:10:19.546 串口2 发送10 5B 02 5D 16 为例来解析固定帧长报文目的：给地址为02的装置召唤2级数据。
一、DL/T667-1999（IEC60870-5-103）通信规约基本要点1. 通信接口1.1 接口标准：RS232、RS485、光纤。
1.2 通信格式：异步，1位起始位，8位数据位，1位偶校验位，1位停止位。
字符和字节传输由低至高。
线路空闲状态为1，字符间无需线路空闲间隔，两桢之间线路空闲间隔至少33位（3个字节）1.3 通信速率：可变。
1.4 通信方式：主从一对多，Polling方式。
2. 报文格式870－5－103通信规约有固定帧长报文和可变帧长报文两种报文格式，前者主要用于传送“召唤、命令、确认、应答”等信息，后者主要用于传送“命令”和“数据”等信息。
2.1 固定帧长报文启动字符控制域地址域代码和结束字符注：代码和=控制域+地址域（不考虑溢出位，即256模和）2.2————启动字符1（1byte）————长度（1byte）————长度（重复）（1byte）————启动字符2（重复）（1byte）————控制域（1byte）————地址域（1byte）————链路用户数据[（length-2）byte]————代码和（1byte）————结束字符（1byte）注：（1）代码和=控制域+地址域+ ASDU代码和（不考虑溢出位，即256模和）（2）ASDU为“链路用户数据”包，具体格式将在下文介绍（3）Length=ASDU字节数+22.3 控制域控制域分“主 从”和“从 主”两种情况。
（1）“主 从”报文的控制域D7 D6 D5 D4 D3 D2 D1 D0备用PRM FCB FCV 功能码0 11（A）PRM（启动报文位）表明信息传输方向，PRM=1由主站至子站；PRM=0由子站至主站。
（B）FCB（桢记数位）。
FCB = 0 / 1——主站每向从站发送新一轮的“发送/确认”或“请求/响应”传输服务时，将FCB取反。
主站为每个从站保存一个FCB的拷贝，若超时未收到应答，则主站重发，重发报文的FCB保持不变，重发次数最多不超过3次。
深圳南瑞IEC－103规约说明深圳南瑞编写：校核：2001年3月12日前言 .............................................................................................................. 错误!未定义书签。
第一章IEC-103规约功能说明 .......................................... 错误!未定义书签。
第二章IEC-103规约结构....................................................... 错误!未定义书签。
第三章IEC-103物理层说明................................................. 错误!未定义书签。
第四章IEC-103链路层说明................................................. 错误!未定义书签。
4.1 传输方式............................................................................................ 错误!未定义书签。
4.2 传输速率、校验方式和重复帧传输的超时时间间隔.................... 错误!未定义书签。
4.3 帧格式................................................................................................ 错误!未定义书签。
4.3.1 固定帧长帧格式.................................. 错误!未定义书签。
4.3.2 可变帧长帧格式.................................. 错误!未定义书签。
第一篇兼容范围本标准提供了继电保护设备（或测控设备）的信息接口规范。
本标准适用于将继电保护和测量控制功能组合在一个设备内，只有一个通讯口的设备的信息接口，以及继电保护和测量控制功能分别由不同设备完成其功能的设备的信息接口。
本规约属于问答式规约。
在任何情况下，子站都不准主动向主站发送信息。
注：本配套标准定义的继电保护信息的兼容级别2的专用范围的类型标识和信息序号，只适应于国内已经生产的那些继电保护设备，在硬件方面改动比较困难时，可以使用本配套标准的专用范围，对于新的继电保护设备如果兼容范围还不能满足，不能满足要求的部分必须采用通用服务来实现。
控制功能采用本配套标准的通用服务来完成。
国内已经生产的测量，控制智能终端只有在硬件方面较难适应通用服务的要求时，才可使用本配套标准所定义的专用范围。
第一章通信帧说明通讯帧格式如下所示：1·固定帧长帧格式2·可变帧长帧格式传输规定：a) 线路空闲状态为二进制1。
b) 每一个字符有一个启动位，八位信息位，一位偶校验位，一位停止位。
c) 每个字符间无需线路空闲间隔。
d) 两帧之间的线路空闲间隔最少为33位。
e) 长度L 包括控制域，地址域，链路用户数据区的8位位组的个数，为二进制数。
f) 帧校验和是控制域，地址域，链路用户数据区的8位位组的算术和（不考虑溢出位）。
g) 接受校验：1）每个字符的启动位、停止位、偶校验位2） 校验两个启动字符，两个L 值应一致，接受字符数为L+6、帧校验和、结束字符。
若检出一个差错，舍弃此帧数据，并校验空闲间隔。
3） 在校验中，如无差错则数据有效。
