引汉济渭秦岭隧洞施工技术(修改稿)

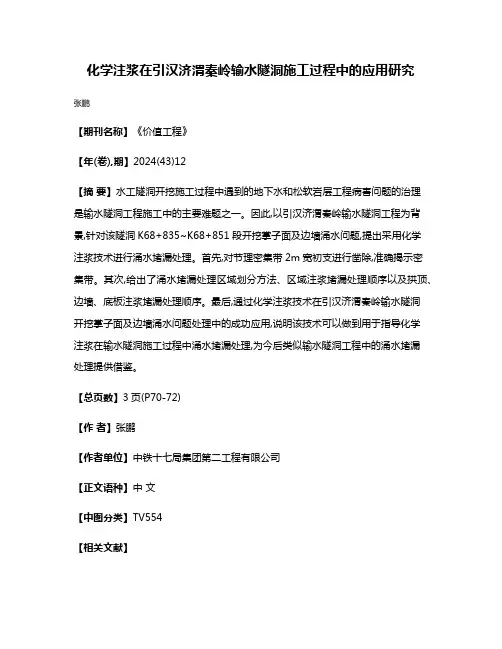

化学注浆在引汉济渭秦岭输水隧洞施工过程中的应用研究
张鹏
【期刊名称】《价值工程》
【年(卷),期】2024(43)12
【摘要】水工隧洞开挖施工过程中遇到的地下水和松软岩层工程病害问题的治理
是输水隧洞工程施工中的主要难题之一。

因此,以引汉济渭秦岭输水隧洞工程为背景,针对该隧洞K68+835~K68+851段开挖掌子面及边墙涌水问题,提出采用化学
注浆技术进行涌水堵漏处理。

首先,对节理密集带2m宽初支进行凿除,准确揭示密集带。

其次,给出了涌水堵漏处理区域划分方法、区域注浆堵漏处理顺序以及拱顶、边墙、底板注浆堵漏处理顺序。

最后,通过化学注浆技术在引汉济渭秦岭输水隧洞
开挖掌子面及边墙涌水问题处理中的成功应用,说明该技术可以做到用于指导化学
注浆在输水隧洞施工过程中涌水堵漏处理,为今后类似输水隧洞工程中的涌水堵漏
处理提供借鉴。

【总页数】3页(P70-72)
【作者】张鹏
【作者单位】中铁十七局集团第二工程有限公司
【正文语种】中文
【中图分类】TV554
【相关文献】
1.引汉济渭秦岭输水隧洞施工通风方案研究
2.引汉济渭秦岭输水隧洞出口段施工技术研究
3.引汉济渭工程秦岭输水隧洞4~#施工支洞岩爆预测及预防处理措施
4.引汉济渭秦岭输水隧洞硬岩TBM掘进施工技术
5.超长深埋隧洞岩爆监测与预警技术应用——以引汉济渭工程秦岭输水隧洞为例
因版权原因，仅展示原文概要，查看原文内容请购买。

– 88 –建筑工程 Architectural Engineering1 工程概况“引汉济渭”为陕西省的“南水北调”工程，是由汉江向渭河关中地区调水的省内南水北调骨干工程，是缓解近期关中渭河沿线城市和工业缺水问题的根本性措施，经总长98.3公里的秦岭隧洞送水至关中。

引汉济渭工程秦岭隧洞（越岭段）0-1号洞工程地处陕西省汉中市佛坪县陈家坝镇小郭家坝蒲河右岸山坡上，洞口设计高程为695.084m，支洞与主洞交汇里程为K13+900，支洞平距1513m，斜长1522.12m，断面尺寸为5.2m×6.0m（宽×高），洞底设计里高程为537.13m，综合纵坡为10.44%。

支洞正常涌水量26562m 3/d，可能出现的最大涌水量53124m 3/d。

2 排水方案2.1 施工排水方案选择原则.经济性原则：在确保洞内涌水及时排出洞外不影响正常施工的前提下，选取维护方便、成本低的方案。

适用性原则：结合工程特点及施工环境等因素选择适用于该工程的排水方案。

2.2 排水方案。

本隧道施工排水按两个阶段考虑：第一阶段为支洞施工时，结合最终确定的主洞排水方案将支洞涌水抽排至洞外污水处理厂；第二阶段为主洞施工时排水。

主洞采用阶梯接力排水至水仓泵站的方式，具体方案如下：将掌子面至主洞水仓泵站间划分为多个排水区段，每区段长约200m，分级将水排至水仓泵站。

在每区段间、错车道下游方向10m范围内设置堵水平台，以抬高水头并防止水回流至下游。

在堵水平台大里程方向安装水泵通过φ150消防水带将水抽到堵水平台小里程方向，让水在排水沟内自流到下一级堵水平台大里程方向进行抽排，逐级抽排到洞内泵站。

在堵水平台处设置消防水管，水管长度根据堵水平台、错车道长度而定，水管数量根据前方涌水量而定。

水引至水仓泵站后，拟采取两种方案排出至洞外涌水处理站：方案一：根据合理经济的抽水扬程在隧道内设置4级水仓泵站，其中支洞内设置3级泵站，桩号分别为斜04+00、斜08+00、斜12+00；主洞内设置1级水仓泵站，桩号为K13+990，将水逐级抽排至洞外。

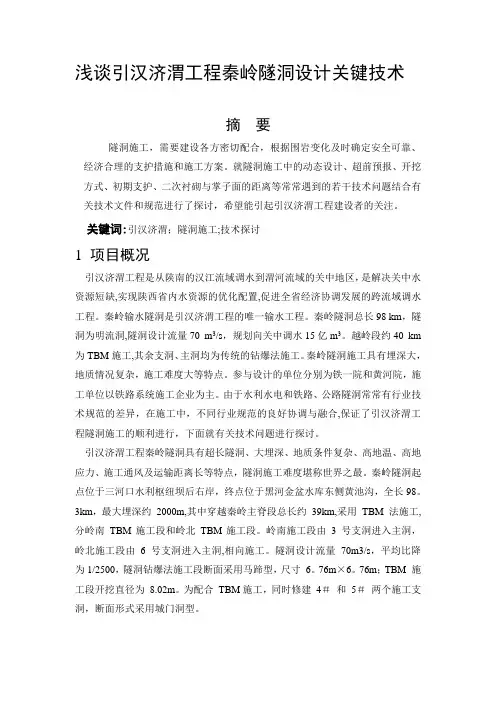

浅谈引汉济渭工程秦岭隧洞设计关键技术摘要隧洞施工，需要建设各方密切配合，根据围岩变化及时确定安全可靠、经济合理的支护措施和施工方案。

就隧洞施工中的动态设计、超前预报、开挖方式、初期支护、二次衬砌与掌子面的距离等常常遇到的若干技术问题结合有关技术文件和规范进行了探讨，希望能引起引汉济渭工程建设者的关注。

关键词:引汉济渭；隧洞施工;技术探讨1 项目概况引汉济渭工程是从陕南的汉江流域调水到渭河流域的关中地区，是解决关中水资源短缺,实现陕西省内水资源的优化配置,促进全省经济协调发展的跨流域调水工程。

秦岭输水隧洞是引汉济渭工程的唯一输水工程。

秦岭隧洞总长98 km，隧洞为明流洞,隧洞设计流量70 m3/s，规划向关中调水15亿m3。

越岭段约40 km 为TBM施工,其余支洞、主洞均为传统的钻爆法施工。

秦岭隧洞施工具有埋深大，地质情况复杂，施工难度大等特点。

参与设计的单位分别为铁一院和黄河院，施工单位以铁路系统施工企业为主。

由于水利水电和铁路、公路隧洞常常有行业技术规范的差异，在施工中，不同行业规范的良好协调与融合,保证了引汉济渭工程隧洞施工的顺利进行，下面就有关技术问题进行探讨。

引汉济渭工程秦岭隧洞具有超长隧洞、大埋深、地质条件复杂、高地温、高地应力、施工通风及运输距离长等特点，隧洞施工难度堪称世界之最。

秦岭隧洞起点位于三河口水利枢纽坝后右岸，终点位于黑河金盆水库东侧黄池沟，全长98。

3km，最大埋深约2000m,其中穿越秦岭主脊段总长约39km,采用TBM 法施工,分岭南TBM施工段和岭北TBM施工段。

岭南施工段由 3 号支洞进入主洞，岭北施工段由 6 号支洞进入主洞,相向施工。

隧洞设计流量70m3/s，平均比降为1/2500，隧洞钻爆法施工段断面采用马蹄型，尺寸6。

76m×6。

76m；TBM 施工段开挖直径为8.02m。

为配合TBM施工，同时修建4＃和5＃两个施工支洞，断面形式采用城门洞型。

浅议引汉济渭几个关键技术问题蒋建军;刘家宏;严伏朝;张克强;刘扬;胡剑【摘要】引汉济渭工程是陕西省政府在21世纪初叶重点推动建设的战略性水资源配置工程.工程难度大,影响因素多.工程建设必将面临一系列的科学技术难题,现从控制测量、深埋超长隧洞、水库枢纽、泵站与电站、水资源配置、工程调度、移民及经济风险七个方面对该工程的关键技术问题进行了初步探讨.【期刊名称】《南水北调与水利科技》【年(卷),期】2010(008)005【总页数】4页(P133-136)【关键词】深埋超长隧洞;水资源配置;关键技术;引汉济渭工程【作者】蒋建军;刘家宏;严伏朝;张克强;刘扬;胡剑【作者单位】陕西省引汉济渭工程协调领导小组办公室,西安,710032;中国水利水电科学研究院,北京,100038;陕西省引汉济渭工程协调领导小组办公室,西安,710032;陕西省引汉济渭工程协调领导小组办公室,西安,710032;中国水利水电科学研究院,北京,100038;河海大学,水文水资源学院,南京,210098【正文语种】中文【中图分类】TV212.3陕西省关中地区作为陕西省经济和社会发展的主体和核心地带,其资源型缺水问题已经严重制约了区域经济社会的发展,同时,也引发了日益严重的生态环境问题。

引汉济渭是近期解决关中缺水问题的关键性工程,是支撑关中乃至全省可持续发展的重要基础。

工程投入运行后可以有效缓解该地区的缺水问题,保护和修复已严重退化的渭河流域水生态系统。

引汉济渭工程属陕西省内跨流域调水的骨干工程。

该工程以汉江干流黄金峡水库(规划)及其支流子午河三河口水库(规划)为水源,由黄金峡泵站自黄金峡水库提水,通过无压引水隧洞(分为“黄三段”和“越岭段”两段)、自流输水至黑河金盆水库下游黄池沟,连接关中供水网络,实现向关中地区供水。

汛期自黄金峡水库引来的部分多余水量通过设置在三河口水库坝址的地下泵站抽送到三河口水库调蓄,在枯水期经秦岭隧洞(越岭段)自流到黄池沟,接通关中供水网。

引汉济渭工程秦岭隧洞TBM试验段（岭南）工程概况
引汉济渭工程秦岭隧洞TBM试验段（岭南）工程（以下称岭南TBM试验段）由TBM后配套安装洞（73.4m）、TBM主机安装洞（50m）、TBM步进洞（186.6m）、TBM始发洞（25m）、TBM检修洞（30m）和TBM掘进施工段（5084.994＋13625m）组成。

其中TBM后配套安装洞、TBM主机安装洞、TBM步进洞、TBM始发洞、TBM检修洞采用钻爆法施工，现浇混凝土衬砌。

4号支洞主要解决中间TBM长段落施工通风、出渣等问题。

4号支洞长1601m（平距），斜长1713.43m,坡长38%。

岭南TBM施工段采用一台Φ8.02m敞开式硬岩掘进机施工,支洞固定皮带机+主洞连续皮带机出渣，模筑衬砌段采用全圆穿行式模板台车衬砌。

TBM通过3号支洞运至组装洞室，在洞内组装并完成调试后向出口方向掘进。

3号工区及4号工区弃渣分别弃于蒲河河谷滩地的凉水井渣场与柴家关渣场；预制场利用钻爆法施工弃渣渣顶设置。

本标段施工总体筹划为：利用3号支洞采用钻爆法完成安装洞、步进洞及始发洞施工，同时采用钻爆法施工4号支洞及检修洞；TBM从3号支洞运入安装洞，完成组装、调试，第一阶段TBM掘进至4号洞底的检修洞检修，通风、排水、出渣、进料通过3号支洞完成；然后二次始发，第二阶段TBM掘进至与岭北段相接的拆卸洞，通风、排水、出渣通过4号支洞完成，进料通过3号支洞；TBM拆卸后，由3号支洞运出。

目录1 施工组织设计..................................................................................................................... 1-1 1.1施工条件....................................................................................................................... 1-11.1.1工程条件................................................................................................................. 1-11.1.2自然条件................................................................................................................. 1-4 1.2料场选择与开采 ......................................................................................................... 1-131.2.1可研审查意见....................................................................................................... 1-131.2.2料场选择............................................................................................................... 1-131.2.3料场开采............................................................................................................... 1-19 1.3施工导流..................................................................................................................... 1-191.3.1水文特性............................................................................................................... 1-191.3.2导流标准............................................................................................................... 1-20 1.4主体工程施工............................................................................................................. 1-201.4.1概述....................................................................................................................... 1-201.4.2施工支洞............................................................................................................... 1-211.4.3主隧洞工程施工................................................................................................... 1-331.4.4 控制闸工程.......................................................................................................... 1-431.4.5控制闸交通洞....................................................................................................... 1-441.4.6 金属结构安装...................................................................................................... 1-44 1.5施工交通运输............................................................................................................. 1-451.5.1 对外交通运输...................................................................................................... 1-451.5.2 场内交通运输...................................................................................................... 1-47 1.6施工工厂设施............................................................................................................. 1-481.6.1砂石加工系统....................................................................................................... 1-481.6.2混凝土拌和站....................................................................................................... 1-501.6.3综合加工厂........................................................................................................... 1-501.6.4 机械保养厂.......................................................................................................... 1-501.6.5 炸药库.................................................................................................................. 1-511.6.6 施工供风、供水.................................................................................................. 1-51 1.6.1 施工供电.............................................................................................................. 1-51 1.6.8 施工通信.............................................................................................................. 1-52 1.1施工总体布置 ............................................................................................................. 1-52 1.1.1布置原则............................................................................................................... 1-52 1.1.2分区规划............................................................................................................... 1-53 1.1.3土石方平衡及堆渣规划....................................................................................... 1-54 1.1.4工程占地............................................................................................................... 1-55 1.8施工总进度................................................................................................................. 1-56 1.8.1编制依据和原则................................................................................................... 1-56 1.8.2 施工分期.............................................................................................................. 1-57 1.8.3 施工总进度.......................................................................................................... 1-57 1.9主要技术供应 ............................................................................................................. 1-59 1.9.1 主要建筑材料...................................................................................................... 1-59 1.9.2 劳动力供应.......................................................................................................... 1-60 1.9.3 主要施工机械设备.............................................................................................. 1-601 施工组织设计1.1 施工条件1.1.1工程条件1.1.1.1工程地理位置秦岭隧洞工程黄三段为引汉济渭秦岭隧洞工程的组成部分,该工程南起黃金峡枢纽左岸坝后泵站压力管道出水闸，北至三河口枢纽右岸坝下游300m附近的控制闸，全长16.48km。

关于隧道TBM施工反坡排水专题摘要：本文针对隧道TBN施工反坡排水专题开展研究。

首先，分析TBM施工段工程特点。

其次，对案例项目概况进行简要分析。

最后，针对案例项目TBM施工段开展反坡排水技术的应用研究，包括确认涌水量、第一掘进段排水技术等，从而基于TBM施工段反坡排水施工全过程，实现反坡排水技术的研究。

进一本文供我国隧道施工单位借鉴与参考。

关键词：反坡排水；TBM施工；水管配置；支洞排水隧道BTM施工段采用合理的反坡排水施工技术，可确保隧道内部排水畅通，避免浸水、涌水等情况出现，从而保证了TBM施工的安全性和持续性。

同时，反坡排水技术可以缓解隧道深部施工时流体扰动作用对周边环境的影响，减少隧道开挖带来的地表沉降和地震等风险。

因此，针对隧道TBM施工反坡排水技术开展研究，对于我国隧道工程的发展将起到显著的推动效应。

一、TBM施工段工程特点TBM施工段工程的特点在于它需要通过土壳的钻掘来完成隧道的开挖，因此相较于传统的开挖方式，TBM施工方式具有如下特点。

第一，施工速度快。

TBM可以不受地面交通和天气等因素的影响，可以24小时不间断进行施工，因此施工速度相较传统的开挖方式要快。

第二，施工质量高。

TBM施工过程中，工作面的土体不会受到明显的扰动，因此能够降低地层沉降和地面表面的震动，从而保证了施工质量的高水平。

第三，涉及反坡排水。

由于TBM施工过程中需要进行深挖，因此会涉及反坡排水的问题。

故而，施工阶段需要在隧道内部设置一个斜坡，使得排水能够从隧道内流出。

这种反坡排水系统需要经过仔细的设计和施工，以保证隧道内部的排水能力。

二、项目概况陕西省引汉济渭工程秦岭隧洞项目是中国国家重点水利工程之一，它位于秦岭中段，是引汉济渭工程的重要组成部分。

汉济渭工程秦岭隧洞部分包括7座隧洞，其中最长的隧洞为J5隧洞，长44.789公里，是目前中国最长的千米级引水隧洞。

该隧洞采用了TBM（Tunnel Boring Machine）挖掘机进行施工，采用二次衬砌方式，以确保隧洞的安全和稳定。

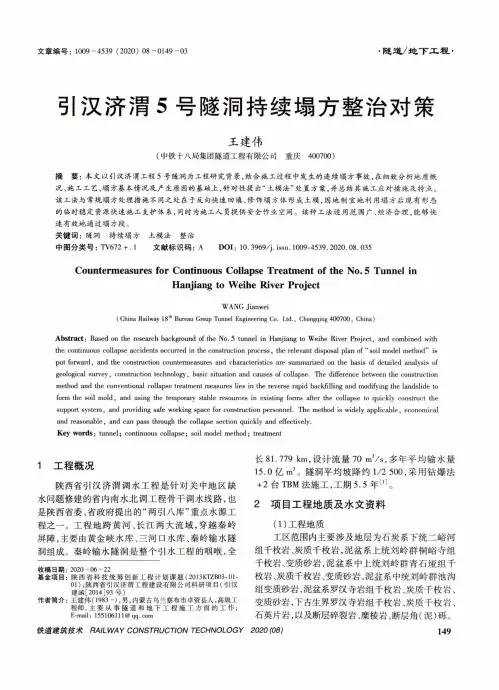

文章编号：1009-4539(2020) 08-0149-03•隧道/地下工程_引汉济渭5号隧洞持续塌方整治对策王建伟(中铁十八局集团隧道工程有限公司重庆400700)摘要：本文以？丨汉济渭工程5号隧洞为工程研究背景，结合施工过程中发生的连续塌方事故，在细致分析地质概况、施工工艺、塌方基本情况及产生原因的基础上，针对性提出“土模法”处置方案，并总结其施工应对措施及特点。
