浅谈单元式幕墙的构造设计

单元式幕墙防水构造设计要点一、水密性设计：1.幕墙单元的拼装接缝应采用可靠的防水装置，如硅胶密封垫、橡胶密封条等，以确保结构的水密性；2.幕墙板材之间的连接方式应该采用防水设计，如采用榫卯结构、密封胶等，以防止雨水渗入；3.幕墙与建筑结构之间的接缝应该采用防水设计，如设置防水挡水板、防水条等，以保证幕墙与建筑结构之间的良好密封。

二、抗风压设计：1.幕墙单元的连接方式应该具有一定的抗风压能力，如采用螺栓连接、锚固设计等，以确保幕墙系统的稳定性和耐风性；2.幕墙板材之间的疏缝宽度应根据设计要求进行合理设计，避免因疏缝过大而导致风压力传导、渗水问题；3.幕墙玻璃的选择应考虑到其抗风压能力，如采用强化玻璃、夹层玻璃等。

三、排水设计：1.幕墙板材之间的排水方式应合理设计，避免雨水在幕墙板材之间积聚；2.幕墙与建筑结构之间的接缝应设置排水装置，确保雨水能够顺利排出；3.幕墙单元的底部应预留排水孔，以确保雨水能够及时排出。

四、热膨胀设计：1.幕墙的膨胀系数应与建筑结构相匹配，避免因热胀冷缩而导致幕墙板材的开裂、变形等问题；2.幕墙与建筑结构之间的连接部位应设置可伸缩的防水装置，以吸收热胀冷缩引起的变形。

五、防火设计：1.幕墙材料的防火等级应根据建筑物的消防要求进行选择；2.幕墙与其他建筑构件之间的接缝和连接点应设置防火封闭材料，以防止火势蔓延。

六、材料选用：1.幕墙板材的材料应具有一定的耐候性和耐腐蚀性，如铝合金板材、不锈钢板材等；2.幕墙密封材料应选用耐候性和耐老化的防水、密封胶等。

综上所述，单元式幕墙防水构造设计要点主要包括水密性设计、抗风压设计、排水设计、热膨胀设计、防火设计和材料选用。

通过合理的设计，可以确保幕墙系统具有良好的防水性、抗风性和耐久性。

关于单元式幕墙设计要点探讨摘要：随着高层和超高层建筑的不断增多，单元式幕墙的应用范围也在逐渐扩大。

通过单元式幕墙的应用能够加强施工灵活性，降低施工难度，保证建筑结构质量。

基于此，本文就主要对单元式幕墙设计要点进行探讨和分析，以供参考。

关键词：单元式幕墙；设计要点；灵活性；单元式幕墙的推广应用，提高了我国建筑幕墙设计水平，缩短了幕墙安装时间。

且在满足幕墙使用功能的前提下，达到了节能环保的效果。

相信随着幕墙设计的不断完善，单元式幕墙设计在未来的建筑幕墙设计中将有更大的发展空间。

1单元式幕墙单元式幕墙是在工程直接生产的具有支撑作用的幕墙板。

在实际施工中，将制作好的单元式幕墙运送到施工现场后，与建筑立面结构进行安装，使其形成一个单元组件框架和幕墙板，以此来增强建筑结构的稳定性。

单元式幕墙的安装较为方便，通过各组件之间的穿插衔接即可完成整幅幕墙施工作业。

2单元式幕墙的特征单元式幕墙是在工厂进行加工制作的，这提高了工业化生产效率，降低了人工成本的消耗。

同时，工程内的加工制作缩短了单元式幕墙的施工周期，促进企业经济和社会效益的提升。

单元式幕墙之间通过阴阳镶嵌的方式完成连接，既保证了结构的位移能力，也优化了结构的抗震性能，降低因温度变化、层间位移等对结构的影响。

目前单元式幕墙大多被应用在高层、超高层及钢结构建筑中。

单元式幕墙接缝位置处采用了胶条进行密封处理，这就降低了气候变化对胶条的影响，实现了工程进度和质量的控制。

由于单元式幕墙一般都是在室内安装施工的，结构的适应能力不强，一般不会应用在剪力墙或者窗间墙的施工当中。

另外，单元式幕墙施工需要严格按照规定的标准流程开展施工，具有一定安装顺序，切勿随意施工。

另外，主体结构施工中，相关机械设备的使用，尤其是要对垂直运输设备的使用进行严格把控，确保安装的合理性。

3单元式幕墙结构设计要点单元式幕墙结构作为建筑工程中较为重要的组成部分，一旦在设计环节出现问题，对于工程整体质量都会带来较大影响。

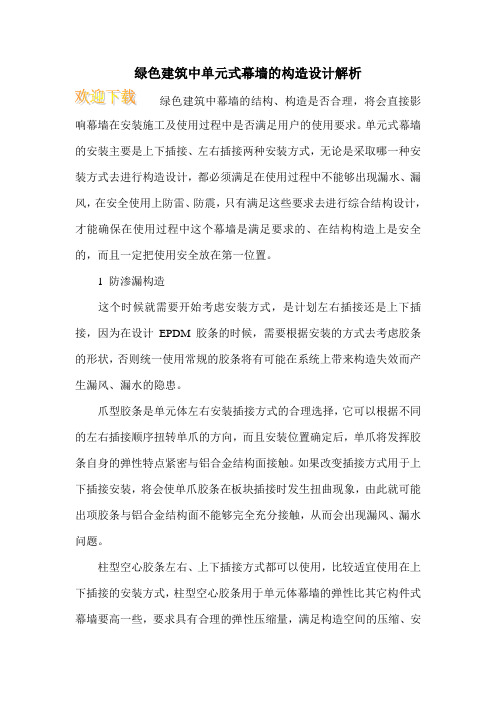

绿色建筑中单元式幕墙的构造设计解析
绿色建筑中幕墙的结构、构造是否合理，将会直接影响幕墙在安装施工及使用过程中是否满足用户的使用要求。

单元式幕墙的安装主要是上下插接、左右插接两种安装方式，无论是采取哪一种安装方式去进行构造设计，都必须满足在使用过程中不能够出现漏水、漏风，在安全使用上防雷、防震，只有满足这些要求去进行综合结构设计，才能确保在使用过程中这个幕墙是满足要求的、在结构构造上是安全的，而且一定把使用安全放在第一位置。

1 防渗漏构造
这个时候就需要开始考虑安装方式，是计划左右插接还是上下插接，因为在设计EPDM胶条的时候，需要根据安装的方式去考虑胶条的形状，否则统一使用常规的胶条将有可能在系统上带来构造失效而产生漏风、漏水的隐患。

爪型胶条是单元体左右安装插接方式的合理选择，它可以根据不同的左右插接顺序扭转单爪的方向，而且安装位置确定后，单爪将发挥胶条自身的弹性特点紧密与铝合金结构面接触。

如果改变插接方式用于上下插接安装，将会使单爪胶条在板块插接时发生扭曲现象，由此就可能出项胶条与铝合金结构面不能够完全充分接触，从而会出现漏风、漏水问题。

柱型空心胶条左右、上下插接方式都可以使用，比较适宜使用在上下插接的安装方式，柱型空心胶条用于单元体幕墙的弹性比其它构件式幕墙要高一些，要求具有合理的弹性压缩量，满足构造空间的压缩、安。

浅谈横滑式单元式幕墙结构设计与防水原理建筑是一门艺术，单元幕墙作为这件艺术品的外衣，设计时不仅应具有一定的艺术性，还应考虑幕墙的内外视效果，不能把幕墙看作是一个简单的工业产品。

在单元式幕墙的设计中，结构设计和防水处理显得尤为重要，关系到整个建筑的质量，因此只有了解单元幕墙的结构设计和防水原理，才能从设计角度出发把单元式幕墙做的更节能，更环保，更可靠。

标签：单元式幕墙;结构设计;防水一、概述建筑幕墙是集建筑技术、功能和艺术于一体的建筑物外围护结构，作为一种高级建筑外墙，它倍受建筑师和开发商的喜爱。

随着建筑市场的快速发展，现代建筑的奇异造型使得幕墙结构变得越来越复杂，结构设计在幕墙设计中的地位显得越来越重要。

单元式幕墙的结构与防水设计，均依据雨幕原理进行构造设计，在型材上设置等压空腔和压力引入口，使空腔与室外空气流通，等压空腔内部压力通过压力引入口与外部压力平衡，将压力差移至接触不到雨水的室内一侧，于是有水处无风压力差，而有风压力差的部位又没有水，达到防止外部水利用压力差渗入幕墙内部的目的。

通过有组织排水，提高幕墙系统的防水性能。

笔者根据几年来的幕墙工程实践，浅谈单元幕墙的结构设计原理及防水设计原理。

二、单元幕墙结构设计原理分析1.单元幕墙插接设计原理是：板块间的插接部位同时也是幕墙的密封部位，保证插接部位在整个幕墙上的连续性，即在单元横竖框交接的部位不得存在密封间断点。

单元式幕墙单元板块是在厂房里制作、组装完成的，能在现场直接安装到建筑主体结构上。

无论是插接还是对接，单元板块在上下左右以及单元板块“十字”接口处均需要密封处理，而实现密封不间断的方法是设置密封线。

如下图横竖框节点图所示，单元下横框1面与竖框2面在同一平面内，3面与4面在同一平面内，公竖框的前道插接翅在前1、2平面的室外侧，后道插接翅在3、4平面的室外侧，在单元板块安装时避免了与上横框的插接翅发生干涉，保证了竖向插接的完整性;同时上横框插接翅上的胶条可直接压在1、2面和3、4面上，保證了单元内横向插接密封的完整性，在竖向变位缝位置，如剖面B-B所示，公竖框的前道插接翅与上横框插接翅上的胶条之间存在一定的空隙，在公竖框的前道插接翅的内壁粘接防水闭合海绵进行填充，从而保证了横向插接密封在整个幕墙范围内的完整性。

建筑单元式幕墙设计要点分析探讨1. 引言1.1 背景介绍建筑单元式幕墙是一种常见的建筑外立面设计，随着建筑技术的不断进步和发展，幕墙设计的要求也越来越高。

幕墙作为建筑的外部皮肤，不仅要具备美观的外观，更要具备良好的结构性能和节能环保特性。

随着城市化进程的不断加快，高楼大厦的建设呈现出蓬勃发展的趋势。

建筑单元式幕墙作为高层建筑的重要组成部分，对建筑的整体性能和外观起着至关重要的作用。

对建筑单元式幕墙的设计要点进行深入分析和探讨，既能提高幕墙的设计水平，也能为相关研究提供一定的参考。

本文旨在从幕墙设计的要点、建筑单元式幕墙的特点、材料选择与考量、结构设计与优化以及节能与环保要求等方面进行详细的分析，以期为幕墙设计与研究工作提供一定的参考和借鉴。

【字数：216】1.2 研究目的研究目的旨在深入探讨建筑单元式幕墙设计的要点，分析其在建筑设计中的重要性和应用价值。

通过对幕墙设计要点的研究和分析，我们可以更好地了解建筑单元式幕墙的特点和优势，为设计师提供更多的设计思路和创意灵感。

研究材料选择、结构设计、节能与环保要求等方面的内容，可以帮助我们更好地优化幕墙设计方案，提高建筑的整体品质和性能。

通过本研究，我们旨在为建筑幕墙设计领域的相关研究和实践提供有益的参考和借鉴，推动建筑幕墙设计的进步和发展。

2. 正文2.1 幕墙设计的要点分析1. 安全性：幕墙作为建筑外立面的重要组成部分，其安全性是设计中必须考虑的重要因素。

要确保幕墙结构稳定，承载能力强，能够经受住各种外部环境的考验。

2. 美观性：幕墙设计要考虑建筑整体风格，与周围环境相协调，能够体现设计师的创意和建筑主题。

色彩、形状、纹理等要素的搭配也是关键因素。

3. 耐久性：幕墙作为建筑外立面的保护层，要具有较长的使用寿命。

在材料选择、防水防潮处理等方面需考虑到幕墙的耐候性，以确保其长期使用。

4. 经济性：在幕墙设计中也需要考虑到成本控制和施工效率。

选择合适的材料和施工工艺，尽可能减少维护成本和使用成本，同时保证设计效果。

建筑单元式幕墙设计要点分析探讨单元式幕墙是现代建筑外观设计的重要组成部分。

它是利用钢结构、铝材、玻璃、石材等材料制成的，将大量的幕墙单元按照一定的规律有机地组合在一起，形成一个整体的外观设计。

在现代建筑中，单元式幕墙的应用越来越广泛，因为它不仅可以提升建筑的外观质量，还可以节约能源，提高建筑的舒适性，保证室内光线的充足等。

本文将对单元式幕墙设计的要点进行探讨。

一、单元式幕墙设计要考虑建筑的结构性能在单元式幕墙的设计中，要考虑建筑的结构性能。

因为幕墙是挂载在建筑外部的，所以它的设计必须要符合建筑结构的要求，以保证整个建筑的稳定性。

在幕墙的设计中，要充分考虑建筑的荷载要求，同时要确定合适的安装方式，保证幕墙的稳定性和可靠性。

此外，在单元式幕墙的选择上，也要根据建筑的结构特点选择适合的单元式幕墙，以确保施工和使用的安全性。

单元式幕墙的设计还必须充分考虑建筑的气候环境。

因为不同的气候条件对幕墙的影响是不同的，对于寒冷地区的建筑，必须采取特殊的防冻措施，以确保幕墙的安全；对于高温潮湿地区的建筑，则需要采取增强防水措施，以确保幕墙的耐久性。

此外，如果建筑位于较为严峻的环境中，那么单元式幕墙设计还需要考虑人工操作方式和维护周期。

随着能源消耗问题的不断加剧，现代建筑也逐渐提高了节能要求。

单元式幕墙设计也要考虑建筑的节能要求。

对于南面暴晒的幕墙应尽量装上外遮阳或内遮阳，或在窗的内侧装上低辐射玻璃；对于北面不好通风而且不太得日光的幕墙，则需要装上增加通风的设计。

同时在设计幕墙时，还应该考虑到使用高热收益的玻璃，尽量减少能耗。

以上，是单元式幕墙设计时需要考虑的三个方面：建筑的结构性能、建筑的气候环境和建筑的节能要求。

这些要素无论哪一个都是不可忽略的，只有充分考虑到这些细节，才可以确保单元式幕墙设计的质量。

建筑单元式幕墙设计要点分析探讨建筑单元式幕墙是建筑外立面的一种常见形式，它不仅具有良好的装饰效果，还能有效地改善建筑的性能。

在实际的设计和施工过程中，如何合理设计和选择幕墙系统，是一项极具挑战性的任务。

本文将对建筑单元式幕墙设计的要点进行分析探讨，希望能够为相关从业者提供一些参考和帮助。

1. 结构选材建筑单元式幕墙的主要构件通常包括铝合金型材、玻璃、密封胶、支架等材料。

在设计时，需要根据建筑的特点、环境条件和负荷要求等因素来选择合适的材料。

比如在经常遭受强风和台风等自然灾害的地区，需要选择抗风压性能较好的铝合金型材和密封胶，以确保幕墙系统的安全性和稳定性。

2. 热工性能建筑单元式幕墙在设计过程中，还需要考虑其热工性能。

根据建筑所在地的气候条件，合理选择幕墙材料和结构设计，以提高幕墙的保温、隔热性能。

在寒冷地区，需要选择导热系数低、保温性能好的材料，同时考虑幕墙的保温层和保温隔热层的设置，以降低建筑的供能消耗。

3. 抗风压性能建筑单元式幕墙经常需要承受强风和大风压的作用，因此在设计过程中，需要重点考虑其抗风压性能。

合理设计幕墙结构，选择高强度的铝合金型材和玻璃材料，以及采用合适的连接方式和支撑结构，是提高幕墙抗风压性能的关键。

4. 防水性能建筑单元式幕墙作为建筑外立面的一部分，需要具备良好的防水性能。

在设计幕墙系统时，应该考虑到各种可能的渗水和漏水情况，合理设置排水系统和密封处理，确保幕墙系统的防水性能。

5. 施工易于操作建筑单元式幕墙在设计的时候，需要考虑到施工的操作性。

合理设计幕墙构件的尺寸和连接方式，使得施工过程更加方便快捷，提高施工效率和质量。

二、建筑单元式幕墙设计的关键技术建筑单元式幕墙的结构设计是关键技术之一，它直接影响着幕墙系统的安全性和稳定性。

在设计过程中，需要考虑到幕墙的受力分布、主要构件的尺寸和连接方式等因素，采用合适的计算方法和分析技术，确保幕墙结构的合理性和稳定性。

2. 幕墙材料选择建筑单元式幕墙的材料选择是另一个重要的关键技术。

建筑单元式幕墙设计要点分析探讨建筑单元式幕墙是现代建筑中常见的一种外墙系统，它具有设计灵活、施工方便、美观大方等优点，因此受到了广泛的应用。

在设计建筑单元式幕墙时，需要考虑诸多因素，包括结构设计、材料选择、灯光效果等等。

本文将从多个方面对建筑单元式幕墙的设计要点进行分析探讨。

建筑单元式幕墙的结构设计至关重要。

在设计幕墙结构时，需要考虑到建筑的整体结构、外墙材料、承重能力等因素，确保幕墙的稳定性和安全性。

为了使幕墙具备较高的抗风压性能，需要进行适当的结构加强设计，使幕墙能够在恶劣天气条件下仍然保持良好的形态和功能。

在设计幕墙结构时还要考虑到不同区域的温差和风压差异，以确保幕墙具备良好的隔热、隔音效果。

材料选择是影响建筑单元式幕墙设计的另一个重要因素。

幕墙的材料不仅要具备良好的防水、防腐、耐候等性能，同时还要具备较高的强度和刚度，以确保幕墙在使用过程中不会发生变形或破损。

在材料选择方面，现代建筑常用的幕墙材料包括铝合金、玻璃、石材、钢材等，这些材料都具备良好的性能和美观的外观，可以满足不同建筑对幕墙的设计需求。

在选择材料时还需要考虑到其可持续性和环保性，以确保幕墙的建设过程不会对环境造成不良影响。

除了结构设计和材料选择外，建筑单元式幕墙设计中还需要考虑到灯光效果。

幕墙作为建筑的外立面，除了具备良好的抗风压、隔热隔音等功能外，还要具备良好的视觉效果。

在灯光效果设计中，设计师可以通过选择适当的玻璃材质和色彩，在不同的光照条件下呈现出不同的外观效果，从而使幕墙在夜间也能够呈现出美观的景观效果。

在设计灯光效果时还需要注意到光污染的问题，尽量减少光污染对周边环境和居民的影响。

在建筑单元式幕墙设计中还需要考虑到施工工艺和维护保养。

在施工工艺方面，设计师需要充分考虑到施工的难易程度，选择适合的施工方法和工艺流程，以确保幕墙的施工质量和工期。

在维护保养方面，设计师需要考虑到幕墙的日常维护和清洁问题，选择耐磨损、易清洁的材料和结构设计，以减少维护保养的成本和工作量。

探讨单元式幕墙防水构造设计要点摘要：单元式幕墙的出现与应用是建筑幕墙发展史上的一大创新，是一个新的里程碑。

单元式幕墙概念的提出为建筑工程设计师幕墙设计提供了一个广阔的设计舞台。

就目前工程项目施工设计而言，是否达到了过去人们所要求的高质、高效率和高档次要求是人们关注的重点，也是幕墙工程施工质量保证依据。

在单元式幕墙设计中，其水密性问题一直以来都是摆在设计工作人员面前的主要问题之一，其质量高低直接影响着工程效益与寿命。

本文就单元式幕墙防水设计中存在的各方面问题进行了深入总结与分析，从设计、施工以及相关检验的基础上提出了新的施工标准和设计要点。

关键词：幕墙；防水；水米线；水密性中图分类号：tu1 文献标识码：a 文章编号：1671-3362（2013）04-0201-011 概述建筑幕墙是目前建筑工程主要的外墙结构之一，是集功能、技术与艺术为一体的综合性建筑外围结构物。

就当前的工程项目而言单元式幕墙是一种高等级、高档次和新型建筑结构物，作为一种高等级建筑外墙结构而备受人们欢迎与青睐。

随着社会经济和建筑市场的不断发展，幕墙市场对于高水准、高质量和高等级的幕墙设计提出了更高要求。

同时，各种新的幕墙结构形式不断涌现，以单元式幕墙设计作为幕墙设计工作人员研究的重点而成为引导市场、指导发展的关键。

通过多方面的比较分析，当前的幕墙结构中单元式幕墙具有代表性作用，是促进幕墙市场发展和进步的基础。

但是就目前单元式幕墙的开发设计而言，由于企业工作方式和工作技术水准还存在着一定的差异而无法满足市场需求，与市场发展中存在着严重的脱节现象，以致于在工作的过程中存在着严重的水密性不达标问题，进而影响了单元式幕墙在当前建筑工程项目中的推广与应用。

2 单元式幕墙水密性概述水密性一直以来都是建筑工程项目设计与施工的重点，尤其是在幕墙节点工程中，这种现象表现的尤为明显，其水密性高低直接影响着工程质量与施工效率。

在当前社会发展中，90%的幕墙产品需要在施工后再经过修复方可进行良好的应用。
