建筑幕墙构造设计共61页

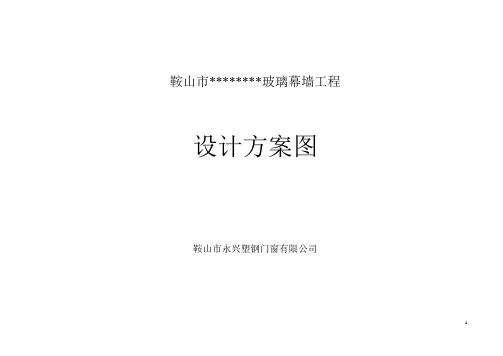

鞍山市********玻璃幕墙工程设计方案图鞍山市永兴塑钢门窗有限公司鞍山市********玻璃幕墙工程设计说明一、工程概况1.工程名称：17.《建筑设计防火规范》GBJ16-87(修订本)2.建设单位（业主）：18.《高层民用建筑设计防火规范》GB500453.建筑设计单位：19.《铝合金建筑型材》GB/T5237-20004.建筑层数：20.《建筑玻璃应用技术规范》JGJ113-975.主体结构形式：框架结构21.《浮法玻璃》GB11614-996.地面粗糙度类型：22.《钢化玻璃》GB9963-987.抗震设计烈度：23.《幕墙用钢化玻璃与半钢化玻璃》GB17841-1999二、设计依据24.《普通平板玻璃》GB4871-851.《建筑结构荷载规范》GBJ9-87 25.《中空玻璃》GB11944-892.《钢结构设计规范》GBJ17-88 26.《聚硫建筑密封胶》JG483-923.《玻璃幕墙工程技术规范》JGJ102-2003 27.《中空玻璃用弹性密封胶》JG486-924.《建筑幕墙》JG3035-96 28.《建筑幕墙空气渗透性能测试方法》GB/T15226-945.《建筑抗震设计规范》GB11-89 29.《建筑幕墙风压变形性能测试方法》GB/T15227-946.《民用建筑热工设计规范》GB50176-93 30.《建筑幕墙雨水渗透性能测试方法》GB/T15228-947.《民用建筑隔声设计规范》GBJ118-88 31.《铝及铝合金轧制板材》GB3880-978.《建筑物防雷设计规范》GB50057-94 32.《不锈钢热轧钢棒》GB4237-929.《建筑结构静力计算手册》（第二版）33.《建筑设计防火规范》GBJ16-8710.《混凝土结构设计规范》GBJ10-89 34.业主方提供的建筑图及结构图11.《钢筋砼高层建筑结构设计与施工规程》JGJ3-91 三、设计依据12.《建筑幕墙物理性能分级》GB/T15225-94 3.1.风压作用13.《铝及铝合金阳极氧化、阳极氧化膜的总规范》GB8/013 W k：作用在幕墙上的风荷载标准值（KN/㎡）14.《铝及铝合金加工产品的化学成分》GB/T3109 W k＝β Z μS μZ W O15.《碳素结构钢》GB700-88 W O：鞍山地区50年一遇十分钟平均最大风压为0.55KN/㎡,根据16.《硅酮建筑密封胶》GB/T14683-93 现行《建筑结构荷载规范》GBJ9-87附图，全国基本风压分布图中数值采用。

中华人民共和国行业标准金属与石材幕墙工程技术规范Technical Code for Metal and Stone CurtainWalls EngineeringJGJ 133-2001J113-20012001北京中华人民共和国行业标准金属与石材幕墙工程技术规范S Technical Code for Metal and Stone CurtainWalls EngineeringJGJ 133-2001主编单位:中国建筑科学研究院批准部门:中华人民共和国建设部实施日期:2001 年 6 月 1 日2001 北京关于发布行业标准《金属与石材幕墙工程技术规范》的通知建标[2001]108号根据建设部《关于印发1997年工程建设城建、建工行业标准制订、修订计划的通知》(建标[1997]71号)的要求，由中国建筑科学研究院主编的《金属与石材幕墙工程技术规范》，经审查，批准为行业标准，其中3.2.2，3.5.2，3.5.3，4.2.3，4.2.4，5.2.3，5.5.2，5.6.6，5.7.2，5.7.11，6.1.3，6.3.2，6.5.1，7.2.4，7.3.4，7.3.10为强制性条文。

该标准编号为JGJ133-2001，自2001年6月1日起施行。

本标准由建设部建筑工程标准技术归口单位中国建筑科学研究院负责管理，中国建筑科学研究院负责具体解释，建设部标准定额研究所组织中国建筑工业出版社出版。

中华人民共和国建设部2001年5月29日前言根据建设部建标[1997]71号文件的要求，规范编制组在广泛调查研究、认真总结实践经验，并广泛征求意见的基础上，制订了本规范。

本规范主要技术内容是:1.总则；2.术语、符号；3.材料；4.性能与构造；5.结构设计；6.加工制作；7.安装施工；8.工程验收；9.保养与维修。

本规范由建设部建筑工程标准技术归口单位中国建筑科学研究院归口管理，授权由主编单位负责具体解释。

第二篇!幕墙的种类和构造特点第一章!概!述幕墙是一种悬挂在建筑物结构框架外侧的外墙围护构件。

它的自重和所承受的风荷载、地震作用等，通过锚接点以点传递方式传至建筑物主框架。

幕墙构件之间的接缝和连接用现代建筑技术处理，使幕墙形成连续的墙面（图"#"）。

图"#"!幕墙外墙围护构件幕墙与窗墙的区别在于窗墙的四周嵌入框架并固定在框架上，或固定在两相对侧面上，其自重和承受的作用通过连续的接缝传到建筑结构框架上，使建筑物整个结构框架直接暴露在建筑物立面上（图"#$%）；或窗坎墙、窗间墙（立柱）直接暴露在建筑物立面上（图"#$&、图"#$’）。

采用透明玻璃幕墙的建筑物，结构框架处于幕墙立面的背后，位于幕墙内侧的柱（梁）仍可通过透明玻璃让人看到，但不属于外露件。

幕墙一般由各种元件组合而成，可以采用特殊的组件，间接表示窗坎墙、窗间墙（立梃）或整个框格。

幕墙的采用始于$(世纪初，当时只用于建筑的局部，且规模较小。

到$(世纪)(年代，随着建筑技术的发展，玻璃幕墙的若干技术问题逐渐得到解决，玻璃幕墙有了很大发展。

*(年代以来，硅酮密封胶的质量有了突破性提高，结构玻璃装配技术应用于玻璃幕墙，诞生了隐框玻璃幕墙。

+(年代玻璃生产工艺及二次加工工艺有了很大进步，进一步推动了玻璃幕墙的采用。

幕墙发展到今天，镶板除了玻璃外，还采用铝板、不锈钢板、搪瓷钢板、花岗石板等。

它标志着建筑装饰饰面板施工技术的一次革命，使建筑装饰饰面板施工技术发展到一个新阶段———用幕墙形式来进行建筑装饰饰面板安装，这样就打破了高层建筑不能使用饰面板进行建筑物外装修的限制，使高层建筑能以幕墙形式采用建筑装饰饰面板进行外墙装修。

幕墙几乎成为现代建筑的标志。

··""图!"#$幕墙的构造特点（%）全部框架外露；（&）窗坎墙外露；（’）柱子外露关于幕墙产品的分类方法，《建筑幕墙》()*+*,规定：（!）按面板材料可分为：玻璃幕墙、金属板幕墙、石材幕墙、组合幕墙等。

单元幕墙的基本构造，图文解析，赶紧收藏！单元式幕墙在国内应用日渐增多，而常见于报端的技术文献多属早期设计，对指导新形势下的幕墙设计则显得力不从心，即相关理论研究及所引用之图纸，明显滞后于幕墙的发展形势，并缺少关键部位的设计表达；小编对相关资料进行整理绘制，力图以直观的视觉效果，展示单元幕墙的基本构造。

一．前言单元式幕墙是为解决建筑工人短缺、施工质量控制不易等因素因应而生之幕墙体系；充分体现了现代工业化的水平。

二．单元幕墙之一般性结构特点优点：a. 安装速度快，施工周期短，特别适用于现代化高层建筑；b. 幕墙表面平整度高，装饰效果好；c. 采用胶条密封，幕墙表面污染小；d. 单元构件是采用电脑控制加工中心在工厂内完成加工，加工质量好；e. 三维调整范围大。

缺点：a. 无论是现场工地还是工厂需较大的占地空间，用于构件的摆放；b. 运输成本高，易破损；c. 由于加工精度要求高，因而加工成本较高；d. 施工组织较复杂；e. 实现复杂造型的功能有一定局限；f. 单元式幕墙与主体结构的连接和安装在室内进行，对于剪力墙位置不适用。

三．单元式幕墙结构类型图解单元幕墙分类：单元幕墙作法有两大类既插接方式（或称楔合式）及对接方式（或称独立式）；比较通行的是插接方式，又细分为横滑型和横锁型，通过杆件的对插完成接缝（图一）对接方式是通过胶条的对接完成接缝。

由于单元板块安装时在四个相邻板块间会形成一个内外惯穿的空洞（图二），对这个空洞的不同处理方式决定了单元幕墙的类型，以下分述之。

三．1 插接方式之横滑型：横滑型封口板嵌在下单元上框母槽内，它比上单元下框公槽大，上单元下框可以在封口板槽内自由滑动（图三、图四、图五）故称横滑型。

封口板安装图解封口板安装说明：封口板搁置于待安装板块的上横框（图七），板块安装就位后将封口板滑至两相邻板块中央（图八），拧紧螺钉（单侧固定）并涂胶，然后在封口板两侧施打密封胶（图九）。

横竖框加工图解本图中结构由于单元上横框通长（盖过竖框端头），若实现顺利插接则竖框下端需作铣加工（图十三）;其加工尺寸与单元下横框槽口相匹配（图十），并开设排水孔，竖框侧壁的排水孔与上横框结露槽对应；导排水图解①挡水板②单元板块上横框③封口板④结露槽导排水示意图（图十四）排水说明：大量的水由最外层的密封胶条阻挡（图三），少量的水由后置挡水板阻挡；经二道防水材料作用，最后只有微量的水进入封口板内经单元板块上横框之排水路径导入竖框前腔内（图十四），可每三层设外披水板，将水导出幕墙外。
