《道路勘测设计》复习思考题第一章：绪论2. 城市道路分为几类?答：快速路，主干路，次干路，支路。

3. 公路工程建设项目一般采用几阶段设计?答：一阶段设计：即施工图设计，适用于技术简单、方案明确的小型建设项目。

两阶段设计：即初步设计和施工图设计，适用于一般建设项目。

三阶段设计：即初步设计、技术设计和施工图设计，适用于技术复杂、基础资料缺乏和不足的建设项目或建设项目中的个别路段、特大桥互通式立体交叉、隧道等。

4. 道路勘测设计的研究方法答：先对平、纵、横三个基本几何构成分别进行讨论，然后以汽车行驶特性和自然条件为基础，把他们组合成整体综合研究，以实现空间实体的几何设计。

5. 设计车辆设计速度.答：设计车辆：指道路设计所采用的具有代表性车辆。

设计速度：指当天气条件良好、交通密度小、汽车运行只受道路本身条件的影响时，中等驾驶技术的驾驶员能保持安全顺适行驶的最大行驶速度。

6.自然条件对道路设计有哪些影响？答：主要影响道路等级和设计速度的选用、路线方案的确定、路线平纵横的几何形状、桥隧等构造物的位置和规模、工程数量和造价等。

第二章：平面设计1. 道路的平面、纵断面、横断面。

答：路线在水平面上的投影称作路线的平面，沿中线竖直剖切再行展开则是路线的纵断面，中线上任一点法向切面是道路在该点的横断面。

2. 为何要限制直线长度？答：在地形起伏较大地区，直线难与地形相适应，产生高填深挖，破坏自然景观，运用不当会影响线形的连续性，过长会使驾驶员感到单调、疲惫急躁，不利于安全行驶。

3. 汽车的行驶轨迹特征。

答：轨迹是连续的，曲率是连续的饿，曲率变化率是连续的。

4. 公路的最小圆曲线半径有几种？分别在何种情况下使用。

答：极限最小半径，特殊困难情况下使用，一般不轻易使用；一般最小半径，通常情况下使用；不设超高的最小半径，在不必设置超高就能满足行驶稳定性的圆曲线使用。

5. 平面线形要素及各要素的特点。

答：直线，圆曲线，缓和曲线。

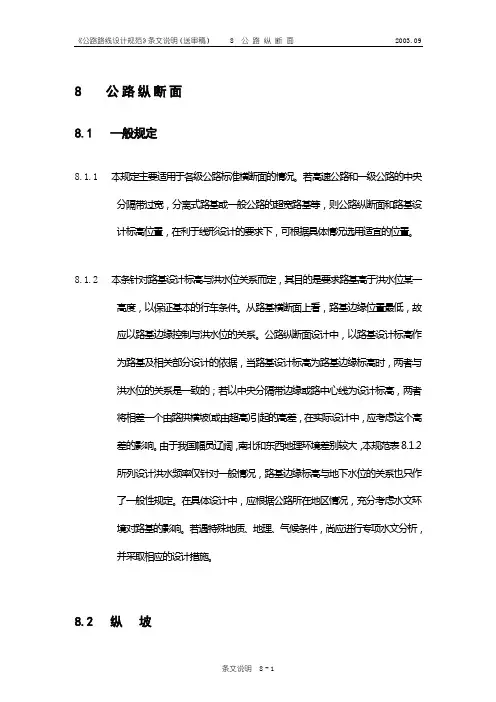

8 公路纵断面8.1 一般规定8.1.1本规定主要适用于各级公路标准横断面的情况。

若高速公路和一级公路的中央分隔带过宽，分离式路基或一般公路的超宽路基等，则公路纵断面和路基设计标高位置，在利于线形设计的要求下，可根据具体情况选用适宜的位置。

8.1.2本条针对路基设计标高与洪水位关系而定，其目的是要求路基高于洪水位某一高度，以保证基本的行车条件。

从路基横断面上看，路基边缘位置最低，故应以路基边缘控制与洪水位的关系。

公路纵断面设计中，以路基设计标高作为路基及相关部分设计的依据，当路基设计标高为路基边缘标高时，两者与洪水位的关系是一致的；若以中央分隔带边缘或路中心线为设计标高，两者将相差一个由路拱横坡(或由超高)引起的高差，在实际设计中，应考虑这个高差的影响。

由于我国幅员辽阔，南北和东西地理环境差别较大，本规范表8.1.2所列设计洪水频率仅针对一般情况，路基边缘标高与地下水位的关系也只作了一般性规定。

在具体设计中，应根据公路所在地区情况，充分考虑水文环境对路基的影响。

若遇特殊地质、地理、气候条件，尚应进行专项水文分析，并采取相应的设计措施。

8.2 纵坡8.2.1 各级公路的最大纵坡主要考虑载重汽车的爬坡性能和公路通行能力。

一般公路偏重于考虑爬坡性能，高速公路、一级公路偏重于考虑车辆的快速安全行驶。

根据交通部公路科学研究所1991年“关于纵坡与汽车运行速度和油耗之间关系研究”实验分析结论及2003年《公路纵坡坡度与坡长限制》专题结论，标准中各级公路的极限纵坡是可以成立的。

但随着纵坡增大，每提高速度1km/h的油耗和每增加一吨货物的油耗是急剧增加的，当纵坡坡度大于7%时尤其突出。

考虑到我国较长一段时间内像解放和东风这类的载重汽车仍占很大比例，所以当汽车交通量较大时，各级公路尽量采用较小的纵坡，最大纵坡应慎用。

8.2.2高原地区公路，随着海拔高度的增加，大气压力、空气温度密度都逐渐减小(见表8.2.2)。

空气密度的减小，使汽车发动机的正常操作状态受到影响，从而使汽车的动力性能受损。

道路纵断面设计的主要内容
1. 纵坡设计：确定道路纵坡的变化规律，使道路能够顺利排水和提供合适的水平净空距离，确保车辆安全行驶。

纵坡设计还需要考虑土壤稳定性、便于排水和排泥、降低耕地损失等因素。

2. 纵断面曲线设计：根据道路设计标准和交通要求，设计合适的曲线，以提供行车的平稳度和安全性。

常见的曲线形状包括圆曲线、抛物线、混合曲线等。

3. 纵断面宽度设计：根据道路等级、交通流量和车速等因素，确定道路纵断面的宽度，以满足车辆通过和安全需求。

道路宽度设计还需要考虑路肩、人行道、自行车道等附属设施的需求。

4. 路堤和路基设计：根据地面地形和地质条件，设计合适的路堤和路基高度和形状，以提供道路稳定性和排水功能。

路堤和路基的设计还需要考虑土壤的稳定性和加固措施。

5. 路面结构设计：确定道路的路面结构，包括路基、基层、面层等材料的选择和厚度设计，以满足预期的使用寿命、承载能力和驾驶舒适度。

6. 边坡设计：根据路段的地形和地质条件，设计合适的边坡形状和坡度，以保证边坡的稳定性和防止坡体滑动或塌落。

7. 排水设计：确定道路纵断面的排水系统，包括沟渠、排水管道、坡面排水设施等，以确保道路干燥、无积水，并防止水流对道路结构的破坏。

总之，道路纵断面设计是为了确保道路的交通功能、安全性和持久性，需要综合考虑地形、地质条件、交通需求和环境影响等因素，以制定合理的设计方案。

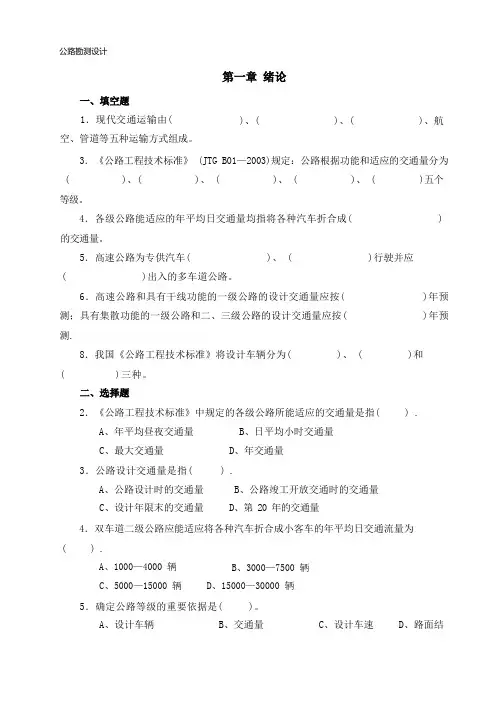

公路勘测设计1．现代交通运输由(空、管道等五种运输方式组成。

)、( )、( )、航3．《公路工程技术标准》 (JTG B01—2003)规定：公路根据功能和适应的交通量分为 ( )、( )、 ( )、 ( )、 ( )五个等级。

4．各级公路能适应的年平均日交通量均指将各种汽车折合成( ) 的交通量。

5．高速公路为专供汽车( )、 ( )行驶并应( )出入的多车道公路。

6．高速公路和具有干线功能的一级公路的设计交通量应按( )年预测；具有集散功能的一级公路和二、三级公路的设计交通量应按( )年预测.8．我国《公路工程技术标准》将设计车辆分为( )、 ( )和( )三种。

2．《公路工程技术标准》中规定的各级公路所能适应的交通量是指( ) .A、年平均昼夜交通量C、最大交通量3．公路设计交通量是指(A、公路设计时的交通量C、设计年限末的交通量B、日平均小时交通量D、年交通量) .B、公路竣工开放交通时的交通量D、第 20 年的交通量4．双车道二级公路应能适应将各种汽车折合成小客车的年平均日交通流量为( ) .A、1000—4000 辆C、5000—15000 辆B、3000—7500 辆D、15000—30000 辆5．确定公路等级的重要依据是( )。

A、设计车辆B、交通量C、设计车速D、路面结构1．设计车速的定义与作用?1．公路平面线形的三要素是指( )、 ( )和 ( ) .2．两个转向相同的相邻曲线间以直线形成的平面线形称为 ( ) 曲线， 而两个转向相反的相邻曲线间以直线形成的平面线形称为( )曲线.3．在转向相同的两相邻曲线间夹直线段处,其直线长度普通不小于( ) 。

4．在转向相反的两相邻曲线间夹直线段处，其直线长度普通不小于( )。

7．《公路工程技术标准》规定：当圆曲线半径小于( )，应设缓和曲线。

但( )公路可不设缓和曲线，用直线径相连接。

9．《公路工程技术标准》规定:高速和一级公路应满足(的要求；二、三、四级公路应保证( )视距的要求。

第一章总说明1.道路修建意义公路是经济建设的先行设施，正如民间谚语所说：“要致富，先修路；小路小富，大路大富，快路快富。

”同时，相比于其他的运输方式，公路具有机动灵活、受交通设施限制少、适应性强、服务面广、投资少、资金周转快等特点。

它对商品流通、发展经济、巩固国防、建设边疆、开发山区和旅游事业的发展等方面都有巨大的作用。

该公路位于四川省内江市。

公路沿沱江修筑，主要任务是运输及与加强各村落间以及村落与附近城镇的联系，同时为沱江沿线的工农业生产服务。

沿江道路可以充分发挥港口的优势，使水陆运输相结合，加强沿江地区和外界的物资交流。

可以达到方便工农产品的运输，提高村民的出行便捷度的目的。

2.初始资料（1）CAD地形图比例尺1:1000（2）线路起点中心坐标为B0+000（3）根据调查起始年平均日当量轴次为400辆，预测年平均增长率为6.5%。

（4）公路等级为三级，设计年限8年。

3.道路等级论证老师给定三级公路。

4.地形地貌描述该地区属于公路自然区划Ⅳ4区，内江市属亚热带湿润季风气候。

受盆地和本地自然环境的影响，具有气候温和、降雨量丰富、光热充足、无霜期长的特点。

冬暖夏热，雨量适中。

平均年温15℃~28℃，一月均温6℃~8℃，七月均温26℃~28℃，最高气温可达41℃，最低气温-5.4℃，活动积温5598℃左右。

热量资源比较丰富，常年平均太阳总辐射为89.6千卡/平方厘米，年总日照时数1100-1300小时，无霜期达330天。

全年有霜日数一般为4-8天左右。

灾害性天气以旱为主，旱涝交错出现；春夏秋冬，低温、风、暴雨时有发生，绵雨显著。

全年气温有明显的冬干春旱现象，同时，夏旱伏旱的现象也时有发生。

历史上有“十年一大旱，五年一中旱，三年两头旱，插花干旱年年现”之说。

年相对温度在80%左右。

年降雨量1000毫米上下，多分布在夏季，约占全年雨量的60%，高温期与多雨季节基本一致，春季约占17%，冬季仅占4%。

内江市地处四川省盆地中部丘陵为主，东南、西南面有低山环绕。

第三章纵断面设计第一节概述第二节纵坡及坡长设计教学内容：1.初步了解纵断面图的内容；2.理解公路最大、最小纵坡和最大、最小坡长确定所考虑的因素，在纵断面设计中能正确运用最大（小）纵坡、最大（小）坡长、平均纵坡、合成纵坡及缓和坡段、纵坡折减等重点：《标准》对公路最大、最小纵坡和最大、最小坡长的确定及考虑的因素。

难点：最大（小）纵坡、最大（小）坡长、平均纵坡、合成纵坡、缓和坡段。

第一节概述路线纵断面图：沿着公路中线竖直剖切然后展开即为公路的纵断面。

纵断面图是公路纵断面设计的主要成果，也是公路设计的重要技术文件之一。

把公路的纵断面图与平面图结合起来，就能准确地定出公路的空间位置。

纵断面设计：在路线纵断面图上研究路线线位高度及坡度变化情况的过程。

纵断面设计的主要任务：根据汽车的动力特性、公路等级、地形、地物、水文地质，综合考虑路基稳定、排水以及工程经济性等，研究纵坡的大小、长短、竖曲线半径以及与平面线形的组合关系，以便达到行车安全迅速、运输经济合理及乘客感觉舒适的目的。

路线纵断面图的构成：纵断面图上由两条主要的线和文字资料两部分构成；（1）地面线：它是根据中线上各桩点的高程而点绘的一条不规则的折线，反映了沿着中线地面的起伏变化情况；（2）设计线：路线上各点路基设计高程的连续线，是经过技术上、经济上以及美学上等多方面比较后定出的一条具有规则形状的几何线，反映了公路路线的起伏变化情况；纵断面设计线是由直线和竖曲线两种线形要素所组成。

直线（即均坡度线）有上坡和下坡，是用水平长度及纵坡度表示的。

纵坡度i表征匀坡路段坡度的大小，用高差h与水平长度l之比量度，即(%)lhi路线纵断面图上的标高：（1）设计标高，即路基设计标高，《规范》规定如下：1、新建公路的路基设计标高：高速公路和一级公路采用中央分隔带的外侧边缘标高；二、三、四级公路采用路基边缘标高，在设置超高、加宽地段为设超高、加宽前该处边缘标高。

2、改建公路的路基设计标高：一般按新建公路的规定办理，也可视具体情况而采用行车道中线处的标高。
