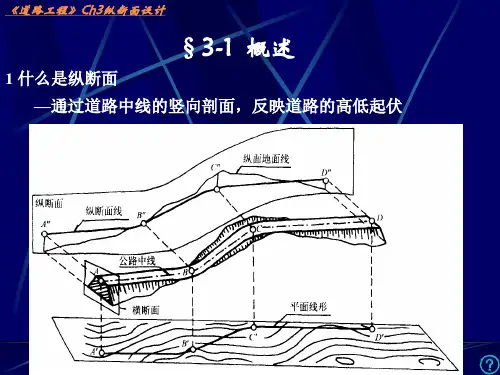

第4章城市道路纵断面线形设计4.1 纵断面设计的内容4.2 道路纵坡4.3 竖曲线4.4 纵断面线形设计4.5 无障碍步道体系道路纵断面——道路中线在垂直水平面方向上的投影。
反映道路竖向的走向、高程、纵坡大小，即道路起伏情况。
城市道路一般以车道中心线的竖向线形作为基本纵断面。
道路纵断面设计的主要内容：☐根据根据道路性质、等级、行车技术要求和当地气候、地形、水文、地质条件、排水要求以及城市竖向设计要求、现状地物、土方平衡等，合理地确定连接有关竖向控制点的平顺起伏线形。
☐具体内容——沿线纵坡大小及坡段长度以及变坡点位置；选定满足行车技术要求的竖曲线；计算各桩点的施工高度，以及确定桥涵构筑物的标高等。
纵断面设计之《规范》规定：☐道路纵断面上的设计高程一般采用道路中心线处路面设计标高，有中央分隔带时可采用中央分隔带的外侧边缘处路面设计标高。
改建道路设计高程视具体情况也可采用行车道中线标高。
☐道路纵断面设计应满足城市竖向规划要求，与临街建筑立面布置相适应，有利于沿线范围内地面水的排除。
☐机动车与非机动车混合行驶的车行道，宜按非机动车设计纵坡度标准控制。
☐纵断面设计还应考虑下列因素：1路线经过水文地质条件不良地段时，应提高路基标高以保证路基稳定。
当受规划标高限制不能提高时，应采取稳定路基措施。
2旧路改建应做到宁填勿挖，在旧路面上加铺结构层时，不得影响沿路范围的排水。
3沿河改建道路应根据路线位置确定路基高程。
位于河堤顶的路基边缘应高于河道防洪水位0.5m。
但岸边设置拦水设施时，不受此限。
位于河岸外侧道路的标高应按一般道路考虑，符合规划控制高程要求，并应根据情况解决地面水及河堤渗水对路基稳定的影响。
4道路纵断面设计要妥善处理各类地下管线最小覆土厚度的要求。
道路纵坡——道路中心线（纵向）坡度（包括坡长、坡度和竖曲线）。
纵坡坡长——道路中心线上某一特定纵坡路段的起止长度。
4.2.1 最大纵坡—纵坡设计时，各级道路允许采用的最大坡度值各种机动车的动力要求：纵坡过大(8%)，爬坡困难，下坡易造成事故。
道路纵断面设计的主要内容
1. 纵坡设计：确定道路纵坡的变化规律，使道路能够顺利排水和提供合适的水平净空距离，确保车辆安全行驶。
纵坡设计还需要考虑土壤稳定性、便于排水和排泥、降低耕地损失等因素。
2. 纵断面曲线设计：根据道路设计标准和交通要求，设计合适的曲线，以提供行车的平稳度和安全性。
常见的曲线形状包括圆曲线、抛物线、混合曲线等。
3. 纵断面宽度设计：根据道路等级、交通流量和车速等因素，确定道路纵断面的宽度，以满足车辆通过和安全需求。
道路宽度设计还需要考虑路肩、人行道、自行车道等附属设施的需求。
4. 路堤和路基设计：根据地面地形和地质条件，设计合适的路堤和路基高度和形状，以提供道路稳定性和排水功能。
路堤和路基的设计还需要考虑土壤的稳定性和加固措施。
5. 路面结构设计：确定道路的路面结构，包括路基、基层、面层等材料的选择和厚度设计，以满足预期的使用寿命、承载能力和驾驶舒适度。
6. 边坡设计：根据路段的地形和地质条件，设计合适的边坡形状和坡度，以保证边坡的稳定性和防止坡体滑动或塌落。
7. 排水设计：确定道路纵断面的排水系统，包括沟渠、排水管道、坡面排水设施等，以确保道路干燥、无积水，并防止水流对道路结构的破坏。
总之，道路纵断面设计是为了确保道路的交通功能、安全性和持久性，需要综合考虑地形、地质条件、交通需求和环境影响等因素，以制定合理的设计方案。
