DK838+814.8 倒虹吸施工技术交底
交底单位 接收单位 接收人员： 交底时间 交底项目 交底人 审核人
一、施工顺序 基坑开挖 理 外套管施工 二、水平管施工 1、工点设计图纸水平管基坑开挖底标高为 314.4m，但是水平管顶高出路 基侧沟 35cm，必须注意现场施工按水平管顶部和路基侧沟基底一平来控制， 即水平管基坑开挖底标高按照 313.85m 来施工。 2、水平管施工方法：用破碎锤进行基坑开挖，用 C30 砼垫块支撑好内模 管，绑扎好外套管钢筋，从管的一段开始，逐段一次浇筑全截面的砼。 3、本倒虹吸管及竖井基底置于弱风化泥岩夹砂岩 W2 层上，要求地基土容 许承载力必须≥0.15MPa，基坑开挖至设计标高后须通知实验室及监理工程师 做地基承载力实验，若发现地质与设计不符，应及时通知工程部，验收合格后 应立即进入下一道工序施工，防止基坑被雨水浸泡。 4、外套管底设 20cm 厚 C30 砼封底。 5、内模管接缝用高强度水泥砂浆缝填密实。 6、倒虹吸的竖井和水平管的结合部，在新浇竖井的砼之前，对已硬化的 砼进行凿毛处理并充分润湿，但不得有积水，凿毛后露出的新鲜砼面不得低于 总面积的 75%，人工凿毛时，砼强度不得低于 2.5MPa，机械凿毛时，砼强度不 得低于 10 MPa。 7、施工时，特别需注意预埋水平管和竖井的连接钢筋，其中 N5-1 共 12 根，N5-2 共 12 根，N5-3 共 32 根，N5-4 共 32 根。 8、外套管为 C30 钢筋混凝土，就地现浇，尺寸 2.22m×2.22m，底设 20cm 厚 C30 砼封底。内模管为φ 1.5m，壁厚 16cm 的预制管涵，共 20m 长。 三、竖井施工 浇筑 20cm 厚度 C30 砼封底 竖井施工 安装内模管 管节接缝处
根，每根长 230 ㎝） ，间距 5cm，圆钢一端埋入矩形槽底板内 20 ㎝，一端插入 预埋角钢的孔内。 ③闸门板：为 C30 钢筋混凝土，嵌在矩形槽内，共 5 块，每块尺寸为 160 ×20×9 ㎝，每块设两道提环；在倒虹吸管停用时安设，使用时取出。
矩形槽和沉淀池施工
1、出入口竖井井壁为 C30 钢筋混凝土，矩形框架，竖井内空尺寸为 180 ×120 ㎝，壁厚为下部 2.92m 为 50cm，其余壁厚为 40 ㎝。竖井基础为 C30 混 凝土，基础尺寸为 320×260×100 ㎝。 2、出入口标高须和现场水渠一致，且可根据现场实际水渠底面调整，但 要保证进水口高程比出水口高程高 37cm。 3、井内设置检查梯，每梯高差 25 ㎝，采用φ 20 圆钢制作预埋，供作业 人员下至井孔内进行检查、养护维修和清淤等工作之用。 4、出口竖井自井孔在水平管顶以上 25cm 处预埋φ 100mm 铸铁泄水管（长 200 ㎝） ，并接以 90°盘弯管和阀门，以便停止灌溉时排出竖井内积水。 5、特别注意竖井基础施工时，须预埋竖井和基础的连接钢筋，且结合面 进行凿毛处理并充分润湿，但不得有积水，凿毛后露出的新鲜砼面不得低于总 面积的 75%。 6、竖井和路基边坡相交的部分，应垂直开挖，竖井基础也可垂直开挖。 7、竖井施工时，先浇筑基础，并预留与外套管的连接筋；待外套管混凝 土浇筑完毕后，再进行竖井混凝土浇筑，浇筑可采用分节段施工。 四、附属工程 1、矩形槽 ①采用 C30 钢筋混凝土就地浇筑，其一端竖井连为整体，另一端伸入路堑 0.5m， 悬空部分用浆砌片石回填， 当路基边坡坡度比设计小时， 需延长矩形槽， 保证伸入路堑的部位达 50cm。 ②在距离竖井壁 3m 处，矩形槽设置 2cm 宽沉降缝一道，沉降缝以聚氯乙 烯油膏和粘土填塞密实。 ③出入口与当地原有沟渠顺接，保证排水畅通。 2、其它 ①活动盖板：井顶设置 C3cm，长 199cm，高度 11cm，每块盖板上预留两扣提升钢筋环，一 个井顶共设 9 块。 ②拦污栅：在矩形槽内入口处设拦污栅。拦污栅横向预埋∠50×5×5 的 角钢（长 180 ㎝） ，角钢两端埋入矩形槽墙壁内，竖向竖向预埋φ 16 圆钢（29

合集下载

倒虹吸安全技术交底模板

倒虹吸安全技术交底模板

一、交底项目：倒虹吸施工安全技术二、交底时间：____年____月____日三、交底地点：____项目施工现场四、交底人：____（项目负责人或技术负责人）五、参与交底人员：____（施工班组、监理人员等）六、一、施工前的准备工作1. 施工人员必须经过专业培训，熟悉倒虹吸施工工艺和安全操作规程。

2. 施工前，对施工现场进行安全检查，确保施工环境符合安全要求。

3. 根据设计图纸，核对进出口位置、标高和方向，确保无误。

4. 施工材料进场前，必须经项目部试验室、监理工程师检测合格后方可使用。

5. 材料堆放场地应进行硬化处理，各种材料分类堆放并作好标识。

6. 水泥、钢筋必须架空堆放，距地面高度不小于30cm，同时作好防雨、防潮措施。

七、二、基坑开挖1. 基坑开挖采用人工配合挖掘机进行，根据开挖深度及地质情况放样出开挖边线。

2. 开挖过程中，严格控制基底高程，机械开挖至距离基底15cm时采用人工开挖清底。

3. 基坑开挖至设计标高后，及时进行承载力检测，同时进行基坑的几何尺寸及标高自检。

4. 经监理工程师检查验收合格后，及时进行下道工序施工。

八、三、砂砾垫层回填1. 按照设计图纸要求，基底铺设20cm后砂砾垫层。

2. 砂砾垫层采用电动夯夯实，确保垫层密实。

3. 回填过程中，注意观察垫层变化，发现异常情况立即停止施工，查明原因后处理。

九、四、倒虹吸施工安全要点1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工机械操作人员必须经过专业培训，持证上岗。

4. 施工过程中，严格控制施工质量，确保倒虹吸结构安全可靠。

5. 交叉作业时，设置安全隔离设施，防止发生安全事故。

6. 施工现场用电设备必须符合国家相关安全标准，严禁私拉乱接。

7. 施工过程中，注意观察施工现场，发现安全隐患立即停止施工，及时处理。

八、五、应急处理1. 发生安全事故时，立即停止施工，启动应急预案。

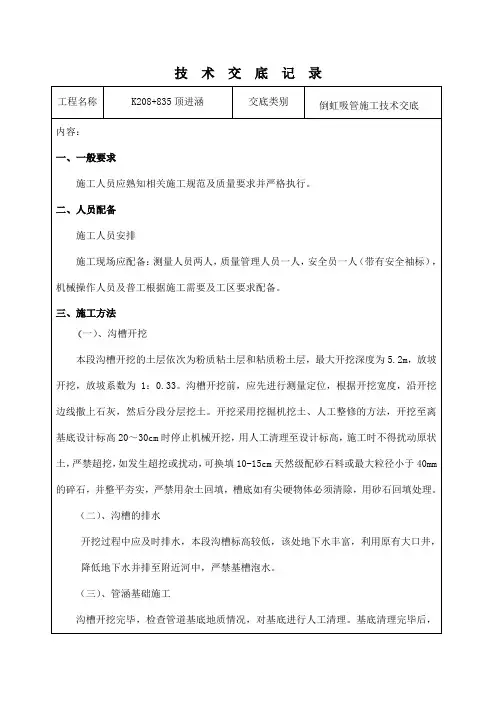

倒虹吸技术交底

倒虹吸技术交底

交底类别
倒虹吸管施工技术交底
内容：
பைடு நூலகம்一、一般要求
施工人员应熟知相关施工规范及质量要求并严格执行。
二、人员配备
施工人员安排
施工现场应配备：测量人员两人，质量管理人员一人，安全员一人（带有安全袖标），机械操作人员及普工根据施工需要及工区要求配备。
三、施工方法
（一）、沟槽开挖
本段沟槽开挖的土层依次为粉质粘土层和粘质粉土层，最大开挖深度为5.2m，放坡开挖，放坡系数为1：0.33。沟槽开挖前，应先进行测量定位，根据开挖宽度，沿开挖边线撒上石灰，然后分段分层挖土。开挖采用挖掘机挖土、人工整修的方法，开挖至离基底设计标高20～30cm时停止机械开挖，用人工清理至设计标高，施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，可换填10-15cm天然级配砂石料或最大粒径小于40mm的碎石，并整平夯实，严禁用杂土回填，槽底如有尖硬物体必须清除，用砂石回填处理。
（二）、沟槽的排水
开挖过程中应及时排水，本段沟槽标高较低，该处地下水丰富，利用原有大口井，降低地下水并排至附近河中，严禁基槽泡水。
（三）、管涵基础施工
沟槽开挖完毕，检查管道基底地质情况，对基底进行人工清理。基底清理完毕后，浇注10cm厚C15砼找平层至管外底标高。积水井采用红砖砌，内径1m，壁厚25cm。积水井底标高比管涵底标高低1m。
（五）、沟槽回填
1、回填土必须在管道所有隐蔽工程经过监理确认。
2、沟槽回填应从管涵、积水井两侧同时对称进行，并确保管涵、积水井不产生位移。
3、从管底基础至管顶以上0.5m范围内，必须采用人工回填，严禁用机械推土回填。
4、管顶0.5m以上沟槽采用机械回填时，应从管轴线两侧同时均匀进行，并夯实、碾压。
5、回填时，沟槽内应无积水，不得带水回填，不得回填淤泥、有机物土，回填土中不得含有石块、砖及其他杂硬物体。

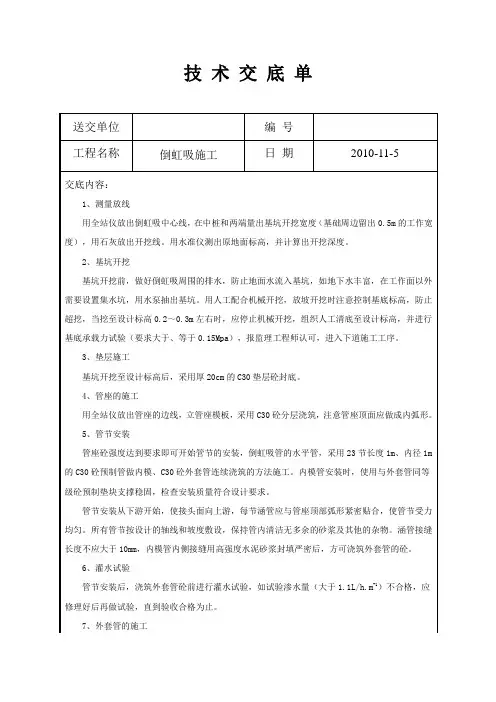

倒虹吸施工技术交底

倒虹吸施工技术交底

技术交底单
送交单位
编号
工程名称
倒虹吸施工
日期
2010-11-5
交底内容：
1、测量放线
用全站仪放出倒虹吸中心线，在中桩和两端量出基坑开挖宽度（基础周边留出0.5m的工作宽度），用石灰放出开挖线。用水准仪测出原地面标高，并计算出开挖深度。
2、基坑开挖
基坑开挖前，做好倒虹吸周围的排水，防止地面水流入基坑，如地下水丰富，在工作面以外需要设置集水坑，用水泵抽出基坑。用人工配合机械开挖，放坡开挖时注意控制基底标高，防止超挖，当挖至设计标高0.2～0.3m左右时，应停止机械开挖，组织人工清底至设计标高，并进行基底承载力试验（要求大于、等于0.15Mpa），报监理工程师认可，进入下道施工工序。
9、倒虹吸在填土覆盖前，应做通水试验。
10、倒虹吸管两侧及原地面平整后应用震动碾压机压至密实，外套管后的两侧过渡段按照涵洞过渡段施工。
倒虹吸管两侧路堤填碎石必须对称均匀填筑，分层夯实达到最佳密度的90%，禁止一侧填碎石，以免造成偏压。
签收者意见：
编制：复核：签收者：
倒虹吸验收合格后，即可开始竖井的施工，基础、井壁、盖板分别采用C30、C30、C35的钢筋砼现浇施工。盖板浇筑完成后，竖井两盖板间的缝隙用沥青麻絮填塞，竖井沿井壁设检查铁梯，检查铁梯每梯高差25cm。倒虹吸上下游与竖井施工时，应做到连接紧密，以免漏水。水流入竖井前设置沉淀池，以免污泥或其他杂物进入倒虹吸，填塞吸管造成水流不畅，在竖井进口处需设置拦污栅。
7、外套管的施工
灌水试验合格后，即可进行外套管的模板安装，经监理工程师验收合格后方可开始外套管砼的浇筑。浇筑时按一定的厚度、顺序和方向分层浇筑，应在下层砼初凝前浇筑上一层的砼，使用插入式振动棒振捣，直到砼表面不冒气泡，表面泛浆。外套管砼必须连续浇筑、振捣密实，并做好砼保湿养生工作。
倒虹吸管施工技术交底三级

倒虹吸管施工技术交底三级

施工技术交底书（三）级单位工程名称：桥涵工程填写：年月日分部工程名称：钢筋混凝土倒虹吸管施工技术交底主要内容：一、参考图纸及规范1、《客货共线铁路桥涵施工技术指南》2、《铁路桥涵地基及基础设计规范》二、工程概况表2-1 倒虹吸管概况表三、施工工艺及施工要求图3-1 倒虹吸管施工工艺流程施工顺序为：施工准备→基坑开挖→水平管施工→竖井施工→附属工程施工。

3.1施工准备施工前应探明地下和地上管线位置和产权单位，并和产权单位签订有关协议进行迁改和做好保护措施。

完成“三通一平”，做好出入口排水系统和导流设施，检查主要施工机械、作业人员、原材料到位情况。

对于涵位开挖后发现地基及设计不符的情况应做相应加固处理，再施工倒虹吸管。

3.2测量放线根据设计图纸测量放样左右线路中线和倒虹吸管轴线，根据基坑开挖放坡坡度定出开挖边界。

并测出入口渠底标高，若及实际不符时，应根据具体情况予以调整，但出入口水头差不得小于0.35m。

3.3基坑开挖基坑开挖采用人工配合机械开挖，开挖时要注意预留一定的施工宽度。

对于无水质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm，对于有水基坑底面放宽不小于80cm。

开挖时应根据不同的土质放坡，一般按1：1放坡开挖。

为了减小对原地基的扰动，机械开挖时在设计基底高程以上保留30cm～50cm厚度的土层由人工开挖检底，合格后方能进行下一工序的施工。

对于设计无基底处理措施或有处理措施但仍达不到地基承载力0.15MPa要求的，报相关单位进行变更设计处理。

3.4基坑排水对于有水基坑，开挖过程中，在基坑四周开挖集水沟汇集坑壁及基底的渗水，并引向一个或数个比集水沟挖的更深一些的集水坑。

集水坑的深度要大于抽水机吸水龙头的高度，在吸水龙头上套以竹筐围护，防止堵塞龙头。

施工时应备足必要的抽水设备。

3.5基底处理基坑开挖完成后，应清除浮土，轻锤拍打密实，要求整个基面完全平整，不应有局部开挖不够或超挖的情况，基底动力触探试验合格后施做14cm厚C20混凝土垫层。
