贵塘（S206象山至金屯、X203金屯至塘湾）公路改建工程开工报告倒虹吸承包单位：江西中煤建设集团有限公司监理单位：广东虎门技术咨询有限公司日期：2016年4月25日贵塘（S206象山至金屯、X203金屯至塘湾）公路改建工程倒虹吸施工方案编制：审核：批准：江西中煤建设集团有限公司贵塘（S206象山至金屯、X203金屯至塘湾）公路改建工程经理部二〇一六年四月二十五日目录一、施工技术方案及工艺流程 (1)1.1、工程概况 (1)1.2、适用范围 (1)1.3、施工技术方案 (1)二、质量保证体系 (1)2.1质量管理体系 (3)2.2工程质量保证措施 (4)三、安全、文明、环保保证措施 (5)3.1安全保证措施 (5)3.2环境保护措施 (6)3.3文明施工保证措施 (7)3.4、现场施工规范化管理 (7)3.5、材料堆放要求 (7)四、施工进度安排 (8)五、机械、材料进场情况和计划安排 (8)六、附件............................................................. 错误!未定义书签。
一、施工技术方案及工艺流程1.1、工程概况倒虹吸1-Φ0.75共计11道，合计369.14m。
本项目倒虹吸地基基底换填砂砾垫层，洞口井身、井基础采用C20混凝土，竖井砼井基采用C15混凝土。
涵洞全长范围内每4～6m设置一道沉降缝，沉降缝贯穿整个涵身断面，缝内用沥青麻絮或不透水材料填塞，沉降缝与涵洞中心线垂直，填挖交界处及基底土石交界处均设置沉降缝。
本项目倒虹吸涵顶以上及涵身两侧在不小于2倍孔径范围内的填土分层对称夯实，压实度要求达到96%。
1.2、适用范围本方案适用于所有倒虹吸施工。
1.3、施工技术方案1、倒虹吸施工工艺及方法⑴工艺流程倒虹吸内模管采用整体型钢筋混凝土圆涵，外套管、竖井、出入口矩形槽现场浇注，明挖基础采用机械开挖，人工清理。

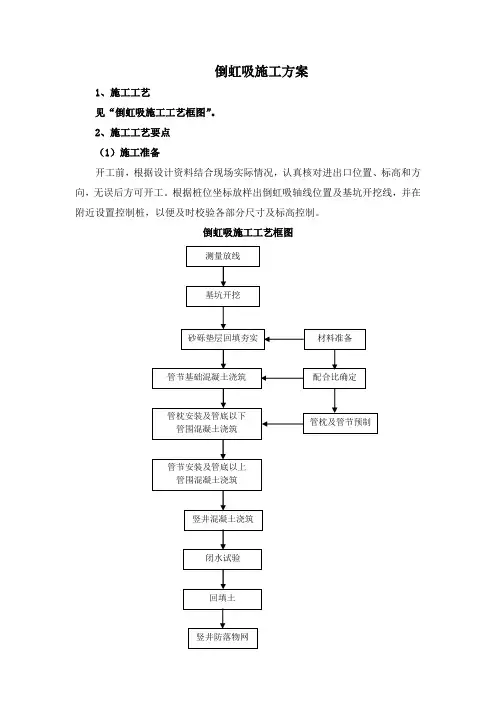

倒虹吸施工工艺流程见图1。
⑵工艺方法①基础开挖及处理开挖前先进行精密、准确放线，并复核无误后方可施工。
基坑开挖采用机械开挖辅助人工施工，机械开挖至设计高程以上20cm 左右时，采取人工开挖、凿除，以免影响地基稳固。
挖至设计标高后，清除浮碴，垫层施工做到大面平顺，不允许有凹凸现象。
②钢筋混凝土内模管预制与安装钢筋混凝土内模管模板采用钢板加工成半圆形内、外钢模板，加工时确保模板的刚度和强度，保证管径圆顺，尺寸准确，拆模方便。
钢筋采用自制圆形弯筋机具加工，现场绑扎成型。
当外套管底部混凝土浇注完毕且强度达到设计要求的强度后，开始吊装内模管。
内模管采用汽车运输，汽车吊吊装，人工调整就位。
内模管安设时垫块牢固、稳定，避免外模管砼浇筑时内模管移位。
③钢筋混凝土外套管施工模板采用组合钢模拼装，内外支撑牢固。
钢筋按设计尺寸、形状加工，现场绑扎成型。
混凝土采用拌和站拌合，砼运输车运至施工地点，溜槽入模，捣固密实。
外套管先绑扎底部及侧边的钢筋，并浇注底部混凝土；等内模管安装就位后绑扎顶部钢筋，最后浇注外套管余下砼。
④竖井和出入口矩形槽施工竖井和出入口矩形槽混凝土采用拌和站拌合，组合钢模板立模浇注，插入式振动棒捣固密实。
⑤涵顶回填及附属工程施工回填土施工在外模砼达到强度要求后方可进行，回填分层填筑、夯实，确保密实度达到要求。
浆砌片石砌体浆缝饱满，避免瞎缝、通缝，大面平顺美观。
2、质量偏差控制及纠正措施（1）倒虹吸管施工时，管节接头及进出口砌缝应密封、不漏水。
填土覆盖前，应做通水试验。
（2）倒虹吸管施工在冬天时，应将管内积水排出。
（3）倒虹吸管竣工后，进出口应及时盖上。
（4）倒虹吸管施工允许偏差应符合规范要求。
施工工艺流程见表《钢筋砼倒虹吸施工工艺框图》二、质量保证体系2.1 质量管理体系2.1.1 质量管理组织机构建立以自检为主的质量保证体系，成立以项目经理为施工质量第一责任人的质量管理组织机构---全面质量管理领导小组，下设质检职能机构—质检部，质检部内配有专业技术职称的专职质检工程师负责质量检查和质量监督工作，同时由试验室通过对各项工程进行试验来控制施工质量。
各项目分部设置质检员，施工班组自检合格后报质检员复检，质检员检查合格后报质检工程师、监理工程师进行检查，严格执行“三检制”，确保工程施工质量。
2.1.2 质量保证体系框图图2.1.2-1 质量保证体系框图2.2工程质量保证措施树立“百年大计，质量第一”的指导思想，增强全员质量意识，高起点、严要求，控制好工程测量、施工监测、工程试验等关键环节；保证技术管理力量，建立技术管理体系；完善施工组织管理，技术图纸复核、技术交底、隐蔽检查、试验检验、技术资料管理等各项技术管理制度，并在工程实施过程中严格执行。
2.2.1 组织保证措施1、成立以项目经理为施工质量第一责任人的全面质量管理领导小组。
2、建立项目经理部质检部，加强施工过程的质量检测。
3、组织各类工程质量方面的培训班，请工程师讲授技术规范、施工工艺和施工操作规程，全面提高员工队伍的质量意识。
2.2.2 制度保证措施1、经理部建立健全质量申报、质量会议和质量奖惩等管理制度。
2、工程技术部门建立以下技术管理制度：①技术图纸复核制度②技术交底制度③测量复核制度④隐蔽工程检查制度⑤试验检验制度⑥加强现场技术管理、落实质量承包责任制⑦工程质量检查制度2.2.3 技术保证措施1、开工前对倒虹吸中心桩、导线基点桩、水准基点桩及其他测量资料进行核对、复测，加以妥善保护，并在施工期间定期进行中线及水平测量，确保倒虹吸平面位置、几何尺寸及高程准确无误。
2、做好进场材料检测工作。
水泥、钢材等厂供材料必须有出厂合格证、试验报告和识别标志，其质量和规格满足技术规范和施工要求；砂石料必须进行性质、强度试验，其强度、粒径、含泥量和级配等指标满足要求。
三、安全、文明、环保保证措施3.1安全保证措施1、所有职工要热爱本职工作，努力学习，提高政治、文化、业务水平和操作技能，积极参加安全生产的各种活动，提出改进安全工作的意见，搞好安全生产。
2、遵守劳动纪律，服从领导和安全检查人员的指挥，工作思想集中，坚守岗位，未经许可不得从事非本工种作业，严禁酒后及疲劳上班，不得在严禁烟火的地方吸烟、动火。
3、按照作业要求正确穿戴个人安全防护用品，进入施工现场必须戴安全帽，严禁赤脚或穿高跟鞋、拖鞋进入施工现场。
4、正确使用防护装置和防护设施，对各种防护装置、防护设施和警告、安全标志、告示不得任意拆除和随意挪动。
5、基础混凝土施工时应经常检查基坑坑壁的稳定情况。
6、施工过程中，严格遵守操作规则，严防落物伤人及坠落事故。
7、开工前各种机具设备必须进行检修、试运行，使之处于完好、正常运转状态，并定期检修保养。
电器必须由专职电工安装和修理，设置标志，严禁酒后上班和上班喝酒。
8、参加施工人员要熟知本工种的安全操作规程，坚守岗位，严禁酒后操作。
特殊工种人员如电工、电焊工、混凝土工、起重工、钢筋工等施工人员，必须经过专门培训，熟练掌握操作要求，严格执行本工种的安全操作规程，必须随身携带有关证件（或复印件）上岗备查。
9、各种电气设备运转和漏电保护装置，不准随意改换安装方式，尤其对于施工作业面的投光灯，装接工作，一点不准马虎、丝毫不能漏电，确保安全。
一切容易碰砸的电气设备加装防护罩或遮栏，防止碰伤危险。
10、起吊作业须有专职安全人员现场监控，操作手必须为熟练工，且经过安全培训。
现场有管理人员统一调配指挥。
3.2 环境保护措施1、噪声防治：依据《工业企业噪声卫生标准》，合理安排工作人员轮流操作筑路机械，减少接触高噪声的时间，对距噪声源较近的施工人员，还适当缩短其劳动时间；注意保养机械和正常操作，尽量使筑路机械的噪声维持其最低声级水平。
2、基坑弃土不得随意倾泻，须弃运至指定地点。
.3、基坑排水应采取措施，保护环境不受污染。
4、应注意混凝土生产、水泥运输等产生的粉尘对环境影响。
混凝土所用材料，特别是外加剂，应满足环保要求。
5、混凝土运输、泵送过程中，严禁抛洒，多余、少量混凝土应合理利用。
6、建筑用废水须先沉淀，再排入生活用污水管道，或回收利用，防止污染水域。
7、搞好驻地环境卫生、食品卫生、饮水卫生，定期消毒。
3.3 文明施工保证措施为了保证工程在良好的环境下，安全，优质、高效地进行，我们将规范现场管理，制定安全、质量创优措施，落实各项制度，保证办公及生活设施整洁卫生，并且狠抓职工教育，办好职工之家，提供良好的后勤服务，使全体人员在文明、安全的环境下施工。
3.4、现场施工规范化管理①施工场地达到雨天施工不积水，道路及作业场地不起泥，保证现场清洁。
②现场排水畅通，按施工组织设计布置合理的排水系统。
③工地所有电力动力设备均应有可靠的接地保护和防雷措施；临时配电箱、闸刀开关等安装在防水盒内，严禁使用自制木箱，以防雨淋漏电；变压器和配电箱应设置明显的安全警示标志。
3.5、材料堆放要求①材料按平面图分类堆放整齐，整洁有序。
②易燃易爆、有毒材料应专库存放，并建立保管制度。
③各种原材料、半成品、成品应按其检验状态与结果、使用部位等进行标识，标识牌应用铁架吊挂安置于醒目处。
６、施工现场标识牌符合文明施工实施标准①施工区域安全标志醒目，安全标志执行统一标准。
危险区域禁令标志明显。
②砼配合比标示牌应悬持于拌合楼下方醒目位置，并有防雨措施。
③机械设备要设一机一牌，上标机械操作规程，责任人等内。
④消防器材按规定配置，安全有效。
四、施工进度安排五、机械、材料进场情况和计划安排。
