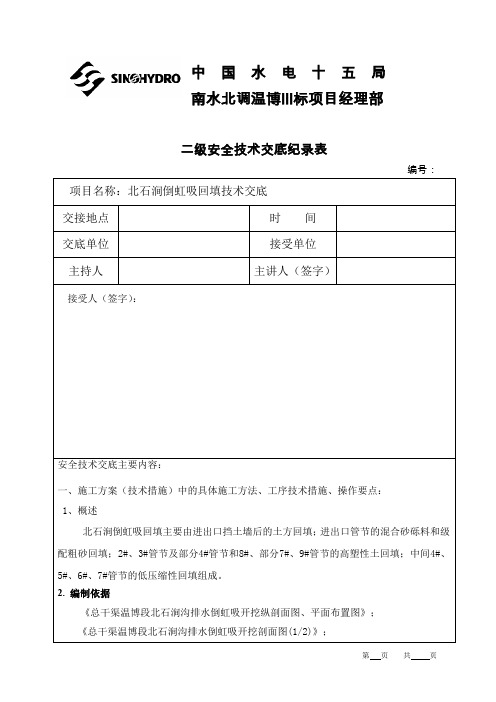

倒虹吸井交底

一、交底项目：倒虹吸施工安全技术二、交底时间：____年____月____日三、交底地点：____项目施工现场四、交底人：____（项目负责人或技术负责人）五、参与交底人员：____（施工班组、监理人员等）六、一、施工前的准备工作1. 施工人员必须经过专业培训，熟悉倒虹吸施工工艺和安全操作规程。

2. 施工前，对施工现场进行安全检查，确保施工环境符合安全要求。

3. 根据设计图纸，核对进出口位置、标高和方向，确保无误。

4. 施工材料进场前，必须经项目部试验室、监理工程师检测合格后方可使用。

5. 材料堆放场地应进行硬化处理，各种材料分类堆放并作好标识。

6. 水泥、钢筋必须架空堆放，距地面高度不小于30cm，同时作好防雨、防潮措施。

七、二、基坑开挖1. 基坑开挖采用人工配合挖掘机进行，根据开挖深度及地质情况放样出开挖边线。

2. 开挖过程中，严格控制基底高程，机械开挖至距离基底15cm时采用人工开挖清底。

3. 基坑开挖至设计标高后，及时进行承载力检测，同时进行基坑的几何尺寸及标高自检。

4. 经监理工程师检查验收合格后，及时进行下道工序施工。

八、三、砂砾垫层回填1. 按照设计图纸要求，基底铺设20cm后砂砾垫层。

2. 砂砾垫层采用电动夯夯实，确保垫层密实。

3. 回填过程中，注意观察垫层变化，发现异常情况立即停止施工，查明原因后处理。

九、四、倒虹吸施工安全要点1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 施工现场设置安全警示标志，提醒施工人员注意安全。

3. 施工机械操作人员必须经过专业培训，持证上岗。

4. 施工过程中，严格控制施工质量，确保倒虹吸结构安全可靠。

5. 交叉作业时，设置安全隔离设施，防止发生安全事故。

6. 施工现场用电设备必须符合国家相关安全标准，严禁私拉乱接。

7. 施工过程中，注意观察施工现场，发现安全隐患立即停止施工，及时处理。

八、五、应急处理1. 发生安全事故时，立即停止施工，启动应急预案。

施工技术交底书（三）级单位工程名称：桥涵工程填写：年月日分部工程名称：钢筋混凝土倒虹吸管施工技术交底主要内容：一、参考图纸及规范1、《客货共线铁路桥涵施工技术指南》2、《铁路桥涵地基及基础设计规范》二、工程概况表2-1 倒虹吸管概况表三、施工工艺及施工要求图3-1 倒虹吸管施工工艺流程施工顺序为：施工准备→基坑开挖→水平管施工→竖井施工→附属工程施工。

3.1施工准备施工前应探明地下和地上管线位置和产权单位，并和产权单位签订有关协议进行迁改和做好保护措施。

完成“三通一平”，做好出入口排水系统和导流设施，检查主要施工机械、作业人员、原材料到位情况。

对于涵位开挖后发现地基及设计不符的情况应做相应加固处理，再施工倒虹吸管。

3.2测量放线根据设计图纸测量放样左右线路中线和倒虹吸管轴线，根据基坑开挖放坡坡度定出开挖边界。

并测出入口渠底标高，若及实际不符时，应根据具体情况予以调整，但出入口水头差不得小于0.35m。

3.3基坑开挖基坑开挖采用人工配合机械开挖，开挖时要注意预留一定的施工宽度。

对于无水质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm，对于有水基坑底面放宽不小于80cm。

开挖时应根据不同的土质放坡，一般按1：1放坡开挖。

为了减小对原地基的扰动，机械开挖时在设计基底高程以上保留30cm～50cm厚度的土层由人工开挖检底，合格后方能进行下一工序的施工。

对于设计无基底处理措施或有处理措施但仍达不到地基承载力0.15MPa要求的，报相关单位进行变更设计处理。

3.4基坑排水对于有水基坑，开挖过程中，在基坑四周开挖集水沟汇集坑壁及基底的渗水，并引向一个或数个比集水沟挖的更深一些的集水坑。

集水坑的深度要大于抽水机吸水龙头的高度，在吸水龙头上套以竹筐围护，防止堵塞龙头。

施工时应备足必要的抽水设备。

3.5基底处理基坑开挖完成后，应清除浮土，轻锤拍打密实，要求整个基面完全平整，不应有局部开挖不够或超挖的情况，基底动力触探试验合格后施做14cm厚C20混凝土垫层。

精品文档技术交底记录（3） 用人工配合挖掘机开挖基坑，为确保基础施工有足够的工作面，基坑开挖范围为基施工单位：中国第四冶金建设公司合同段：11标监理单位：安徽省高等级公路工程监理有限公司共 页础周边以外50~100cm基坑两侧边坡按1：0.5~1:1进行放坡。

基坑开挖过程中要始终保持基底有良好的排水状态，确保基坑干燥，不积水。

为防止设计基底位置土层扰动，机械开挖接近设计标高时要预留20c m厚度，余下部分用人工进行开挖整平，防止超挖。

基底超挖在规范允许范围内用砂砾层找平，严禁基坑超挖后用虚土回填。

（4）基坑开挖至设计标高后，必须进行承载力检测，要求地基承载力不小于设计规定要求，地基承载力自检合格并经监理工程师检验签认后，方可进行下道工序施工；若地基承载力达不到设计承载力要求，经监理工程师同意批准，可采取换填、改良或基他处理措施，以达到设计基底承载力要求。

5、管基、管枕、管道围护部位施工管基、管枕、管道围护部位施工顺序如下：管基砂砾垫层一管基立模一浇筑管基混凝土一管枕立模（定制钢模）一管枕钢筋绑扎安装一管枕混凝土浇筑-管道围护立模（组合钢模）一管道围护混凝土浇筑。

（要求：管枕混凝土开始浇筑时间必须在管基混凝土初凝或能重塑前完成）1 ）管基砂砾垫层施工铺设管基砂砾垫层必须在基底经监理工程师验收合格的基础上才能进行，设计管基砂砾垫层厚度为20cm施工时一次性铺设，由于条件限制，所以采用人工夯实。

2）管基模板制作安装模板安装前先用全站仪放设出基础边缘控制点，并用钢筋桩打入固定，再用红油漆在控制点（钢筋桩）上画出模板安装的标高控制线。

并经监理工程师检验合格后方可进行管基模板安装。

管基模板采用1.5cm厚的竹胶模拼装而成，采用木结构支撑（松木直径10cm以上），沿涵长方向用枕木订牢，每隔50cm设置5cm*5cm方形木支撑。

模板安装应平整密实，支撑牢固，模板接缝处用弹性双面胶塞紧，防止漏浆。

3）管枕钢筋加工及安装钢筋在工地（预制场钢筋加工棚）加工成型，运至现场绑扎。

交底单位名称：道排工程项目经理部工程部第1页共 12 页工程名称道排工程施工部位倒虹吸进、出水井设计文件W10102 交底日期2013/11/25实施情况技术交底内容：一、交底范围本交底适用于道排工程倒虹吸进、出水井施工。

二、设计情况本倒虹吸顶管工程位于埠河两侧，里程为19+91~21+77段。

倒虹吸进水井与出水井外径均为6m×7m矩形，壁厚0.5m，井深为19.0m，管道为双根直径为800mm的III级钢筋混凝土管，管道总长354m，管底纵坡坡度1.0‰。

混凝土为C30，抗渗等级S6。

钢筋型号分别为HPB235-6、8、10，HRB335-12、14、16、18、20。

与土壤接触的混凝土保护层50mm，其他混凝土保护层30mm。

倒虹吸进水进编号北污26-2井，出水井编号北污27-1井，北污26-2井底板顶标高为-0.400m，北污27-1井底板顶标高为-0.577m。

其他标高及结构尺寸详见附图1-7。

三、施工准备工作（1）、先了解场地及临近区内的危房等特殊建筑物，地下障碍物分布情况并掌握场地的工程地质和水文地质资料，根据勘察报告，沿线底层自上而下的顺序如下：①层耕土：黄褐色，松散，含植物根茎，厚度：0.8—4.6m。

②层粘土：灰黄色、黄色，可塑、硬塑，含少量灰白色粘土，厚度2.8—7.2m。

③层粘土：灰黄色、黄褐色，硬塑、坚硬，主要以灰黄色粘土为主，含少量铁锰结核。

桔黄、灰色、湿，粉质粘土为可塑～硬塑状，粉土为密实状，可见微层理及铁锰质侵染。

无摇振反应，稍有光滑，干强度及韧性中等。

分布普遍。

（2）、查清地下管线的位置及确定架空电线的位置高度，做好临时截、排水设施，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等；（3）、对施工机械进场要进行安装、调试检查和试运转，确保机械正常工作，配备足够的条件。

交底单位名称：道排工程项目经理部工程部 第2页共 12 页 工程名称 道排工程 施工部位 倒虹吸进、出水井设计文件 W10102交底日期2013/11/25实施情况四、施工工艺 1、工艺流程根据图纸，进水井26-2#井和出水井27-1#井，均为多次制作，多次下沉。
