倒虹吸井交底

施工技术交底书（三）级单位工程名称：桥涵工程填写：年月日分部工程名称：钢筋混凝土倒虹吸管施工技术交底主要内容：一、参考图纸及规范1、《客货共线铁路桥涵施工技术指南》2、《铁路桥涵地基及基础设计规范》二、工程概况表2-1 倒虹吸管概况表三、施工工艺及施工要求图3-1 倒虹吸管施工工艺流程施工顺序为：施工准备→基坑开挖→水平管施工→竖井施工→附属工程施工。

3.1施工准备施工前应探明地下和地上管线位置和产权单位，并和产权单位签订有关协议进行迁改和做好保护措施。

完成“三通一平”，做好出入口排水系统和导流设施，检查主要施工机械、作业人员、原材料到位情况。

对于涵位开挖后发现地基与设计不符的情况应做相应加固处理，再施工倒虹吸管。

3.2测量放线根据设计图纸测量放样左右线路中线和倒虹吸管轴线，根据基坑开挖放坡坡度定出开挖边界。

并测出入口渠底标高，若与实际不符时，应根据具体情况予以调整，但出入口水头差不得小于0.35m。

3.3基坑开挖基坑开挖采用人工配合机械开挖，开挖时要注意预留一定的施工宽度。

对于无水质基坑底面，宜按基础设计平面尺寸每边放宽不小于50cm，对于有水基坑底面放宽不小于80cm。

开挖时应根据不同的土质放坡，一般按1：1放坡开挖。

为了减小对原地基的扰动，机械开挖时在设计基底高程以上保留30cm～50cm厚度的土层由人工开挖检底，合格后方能进行下一工序的施工。

对于设计无基底处理措施或有处理措施但仍达不到地基承载力0.15MPa要求的，报相关单位进行变更设计处理。

3.4基坑排水对于有水基坑，开挖过程中，在基坑四周开挖集水沟汇集坑壁及基底的渗水，并引向一个或数个比集水沟挖的更深一些的集水坑。

集水坑的深度要大于抽水机吸水龙头的高度，在吸水龙头上套以竹筐围护，防止堵塞龙头。

施工时应备足必要的抽水设备。

3.5基底处理基坑开挖完成后，应清除浮土，轻锤拍打密实，要求整个基面完全平整，不应有局部开挖不够或超挖的情况，基底动力触探试验合格后施做14cm厚C20混凝土垫层。

2019倒虹吸管施工技术交底——一级0402一、前言倒虹吸管是自然通风与采光的优秀解决方案之一，应用范围广泛，特别是在建筑物的屋顶、购物中心、停车场等场所，使用倒虹吸管可以有效地改善室内空气流通状况，使得室内空气质量更加清新。

在倒虹吸管的施工过程中，要严格按照相关标准进行把管的布置与连接，以保障管道的通畅与操作的稳定性。

本篇文档主要介绍倒虹吸管的施工技术及注意事项，以供参考。

二、施工前准备工作2.1 材料及工具准备在施工前，需要准备好各种施工所需的材料和工具，在倒虹吸管施工过程中主要使用的材料有倒虹吸管、肘子、T型管、三通、吊夹、圆弧法兰等，而使用的工具则主要包括管道切割机、磨光机、电锤钻、打孔机等。

2.2 施工方案设计根据施工现场的具体情况，制定合理的施工方案，包括管道的布置方案、连接方案、支吊方案以及安全防范方案等，确保施工过程中各个环节的有序进行和安全保障。

三、施工过程及注意事项3.1 倒虹吸管的连接方式倒虹吸管施工中，最关键的就是管道的连接，管道的连接方式有三种，分别是搭接式、法兰式和承插式连接。

其中，法兰式连接为最常用的一种方式，其连接点处使用法兰垫片密封，可有效避免气体泄露。

在连接时，需严格按照连接顺序进行，以保证施工质量。

3.2 施工中的操作步骤在施工过程中，需要按照操作步骤进行操作，主要包括以下几个环节：1.倒虹吸管的切割。

需根据实际情况，使用管道切割机或矿工锤对倒虹吸管进行切割。

在切割时，需保证切口平整、无毛刺，以便后续连接时更加顺畅。

2.倒虹吸管的连接。

根据实际情况，选择适合的连接方式，使用管道连接件进行连接。

在连接时，需遵循连接顺序，严格按照操作步骤进行，以保证施工质量。

3.倒虹吸管的吊装。

在吊装过程中，要保证倒虹吸管的接口处没有受力，以避免管道发生变形或者断裂导致安全事故的发生。

3.3 安全注意事项在施工过程中，要注重施工现场的安全防护工作，切实保护施工人员的安全。

一些安全注意事项如下：1.使用接地器，严格按照电器操作规范进行操作。

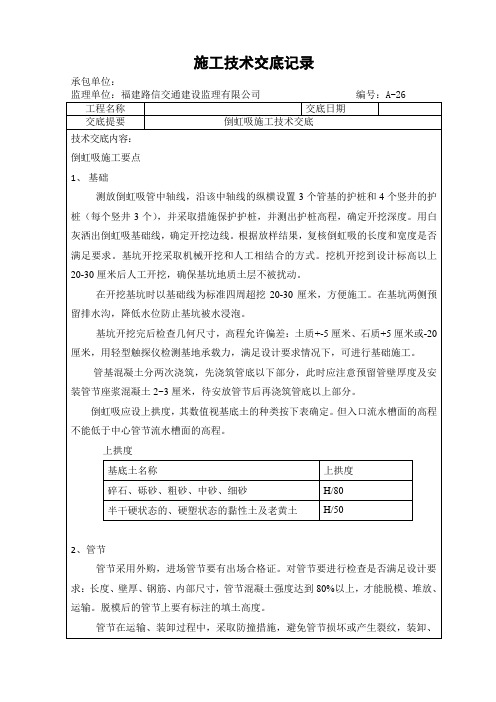

倒虹吸施工技术交底一、技术措施1、施工工艺见“倒虹吸施工工艺框图”。

2、施工工艺要点（1）施工准备开工前，根据设计资料结合现场实际情况，认真核对进出口位置、标高和方向，无误后方可开工。

根据桩位坐标放样出倒虹吸轴线位置及基坑开挖线，并在附近设置控制桩，以便及时校验各部分尺寸及标高控制。

倒虹吸施工工艺框图材料进场后，必须经项目部试验室、监理工程师检测合格后方可使用。

材料堆放场地应进行硬化处理，各种材料分类堆放并作好标识。

水泥、钢筋必须架空堆放，距地面高度不小于30cm，同时作好防雨、防潮措施。

（2）基坑开挖基坑开挖采用人工配合挖掘机进行，根据开挖深度及地质情况放样出开挖边线，开挖过程中控制好基底高程，机械开挖至距离基底15cm时采用人工开挖清底，以免造成基底原状土松动。

基坑开挖至设计标高后，及时进行承载力检测，同时进行基坑的几何尺寸及标高自检，经监理工程师检查验收合格后，及时进行下道工序施工。

（3）砂砾垫层回填按照设计图纸要求，基底铺设20cm后砂砾垫层，砂砾垫层采用电动夯夯实，夯实后，人工对垫层顶面进行找平，进入下道工序。

（4）基础砼浇筑砂砾垫层夯实整平后，在垫层顶面放样出管节基础边线确定立模位置，安装模板并加固后浇筑基础混凝土。

基础模板采用木模板，钢管支撑加固。

模板安装前首先检查模板质量（表面平整度、变形现象），不符合要求严禁使用。

模板接缝粘贴双面胶带，防止漏浆，安装完成后，用2m直尺检查相邻模板之间错台，控制在2mm以内，不符合要求重新安装加固。

混凝土浇筑前，在模板表面涂刷脱模剂，严禁用废旧机油代替脱模剂使用，检查模板内部尺寸及标高并清理基坑内杂物，自检合格后，经监理工程师检验认可后，开始浇筑混凝土。

砼采用拌和站集中拌和，罐车运输，入模时搭设滑槽，插入式振捣器捣固。

混凝土拌和严格控制混凝土水灰比和塌落度，确保砼质量，砼运输要及时连续，避免因时间过长导致混凝土初凝，影响砼质量，砼运送到现场后及时使用，确保砼和易性和坍落度。

交底单位名称：道排工程项目经理部工程部第1页共 12 页工程名称道排工程施工部位倒虹吸进、出水井设计文件W10102 交底日期2013/11/25实施情况技术交底内容：一、交底范围本交底适用于道排工程倒虹吸进、出水井施工。

二、设计情况本倒虹吸顶管工程位于埠河两侧，里程为19+91~21+77段。

倒虹吸进水井与出水井外径均为6m×7m矩形，壁厚0.5m，井深为19.0m，管道为双根直径为800mm的III级钢筋混凝土管，管道总长354m，管底纵坡坡度1.0‰。

混凝土为C30，抗渗等级S6。

钢筋型号分别为HPB235-6、8、10，HRB335-12、14、16、18、20。

与土壤接触的混凝土保护层50mm，其他混凝土保护层30mm。

倒虹吸进水进编号北污26-2井，出水井编号北污27-1井，北污26-2井底板顶标高为-0.400m，北污27-1井底板顶标高为-0.577m。

其他标高及结构尺寸详见附图1-7。

三、施工准备工作（1）、先了解场地及临近区内的危房等特殊建筑物，地下障碍物分布情况并掌握场地的工程地质和水文地质资料，根据勘察报告，沿线底层自上而下的顺序如下：①层耕土：黄褐色，松散，含植物根茎，厚度：0.8—4.6m。

②层粘土：灰黄色、黄色，可塑、硬塑，含少量灰白色粘土，厚度2.8—7.2m。

③层粘土：灰黄色、黄褐色，硬塑、坚硬，主要以灰黄色粘土为主，含少量铁锰结核。

桔黄、灰色、湿，粉质粘土为可塑～硬塑状，粉土为密实状，可见微层理及铁锰质侵染。

无摇振反应，稍有光滑，干强度及韧性中等。

分布普遍。

（2）、查清地下管线的位置及确定架空电线的位置高度，做好临时截、排水设施，作好施工准备，以及供水供电线路、机械设备施工线路、机械设备放置位置、运输通道等；（3）、对施工机械进场要进行安装、调试检查和试运转，确保机械正常工作，配备足够的条件。

交底单位名称：道排工程项目经理部工程部 第2页共 12 页 工程名称 道排工程 施工部位 倒虹吸进、出水井设计文件 W10102交底日期2013/11/25实施情况四、施工工艺 1、工艺流程根据图纸，进水井26-2#井和出水井27-1#井，均为多次制作，多次下沉。

圆管涵及倒虹吸管技术交底一、施工程序1、放样测量，原材料准备；2、申报开工报告；3、开挖修整基坑；4、报验基坑平面尺寸，基坑基底承载力；5、在现场监理与试验监理认同下，浇筑底板砼；6、报验安装圆管涵管节；7、报验浇筑侧边砼；8、浇筑一字墙、八字墙。

二、施工要求1、挖基（1）基础开挖应符合图纸要求及规范规定。

当在原有灌溉水流的沟渠修筑时，应开挖临时通道保护好灌溉水流。

（2）基槽开挖后，应紧接着进行垫层铺设、涵管敷设及基槽回填等作业。

如果出现不可避免的耽误，无论是何原因，均应采取一切必要措施，保护基槽的暴露面不致破坏。

2、垫层和基座（1）砂砾垫层应为压实的连续材料层，其压实度应95%以上，按重型击实法试验测定；砂砾垫层应分层摊铺压实，不得有离析现象，否则要重新拌和铺筑。

（2）砼基座为C15砼，基座尺寸及沉降缝应符合图纸所示，沉降缝位置应与管节接缝位置相一致。

（3）管涵基础应按图纸所示或监理工程师的指示，结合土质及路基填土高度设置预留拱度。

3、敷设（1）管节安装从下游开始，使接头面向上游；每节涵管应紧贴于垫层或基座上，使涵管受力均匀；所有管节应按正确的轴线和图纸所示坡度敷设。

如管壁厚度不同，应使内壁齐平。

（2）在敷设过程中，应保持管内清洁无脏物、无多余的砂浆及其它杂物。

（3）任何管节如位置设置不正确，应重新设置。

（4）在软基上修筑涵管时，应按图纸和监理工程师指示对地基进行处理达到图纸要求后，方可在上面修筑涵管。

4、接缝（1）涵管接缝宽度不应大于10mm，禁止加大接缝宽度来满足涵长的要求，并应用沥青麻絮或其它具有弹性的不透水材料填塞接缝的内、外侧，以形成一柔性密封层。

如图纸所示或监理工程师要求，应再用两层150mm宽的浸透沥青的油毛毡包缠并用铅丝绑扎接缝部位。

（2）如果图纸规定，在管节接缝填塞好后，应在其外部设置20级砼箍圈。

箍圈环绕接缝浇筑好后，应给予充分养生，使获得满意的强度而不产生裂缝、脱落。

（3）当管节采用承插式接缝时，在承口端应先座以干硬性水泥砂浆，在管节套节后以后再在承口端的环形空隙内塞以砂浆，以使接头部位紧密吻合，并将内壁表面抹平。

模板工程施工技术交底1、工程概况1.1 工程概况丈八沟渠道倒虹吸位于河南省中牟县张庄街南约1.50km ，丈八沟倒虹吸进口渐变段起点桩号为总干渠SH（3）162+997.2，出口渐变段终点桩号为总干渠SH（3）163+251.2。

建筑物总长254m，其中管身水平投影长80m。

版权文档，请勿用做商业用途1.2项目特点和施工难点⑴管身段顶板混凝土浇筑厚度为 1.3m，荷载较大，模板的支撑系统需要进行专项设计。

⑵进出口钢筋混凝土扭曲面，内外模均为异型模板，模板的支撑、对拉难度均较大，且不易校正。

2、编制依据⑴南水北调中线一期工程总干渠沙河南〜黄河南（委托建管项目）潮河段第五施工标段工程施工合同（合同编号：HNJ-2010/CH/SG-005）版权文档，请勿用做商业用途⑵丈八沟渠道倒虹吸施工图纸；⑶水电水利工程模板施工规范[DL T5110-2000]3、施工准备情况3.1材料准备情况①模板和支架材料选用钢材等模板材料。

②模板材料的质量应符合本合同指明的现行国家标准或行业标准。

③木材的质量应达到川等以上的材质标准。

腐朽、严重扭曲或脆性的木材严禁使用。

④钢模面板厚5mm ，大于规范要求规定的3mm ，钢板面应尽可能光滑，不允许有凹坑、皱折或其它表面缺陷。

⑤模板的金属支撑件（如拉杆、锚杆及其它锚固件等）材料应符合有关规定。

3.2施工场地准备模板施工前对进行模板安装的位置由人工进行清理，避免影响模板安装。

钢模板在使用前清理干净，为防止模板生锈和拆模方便，在钢模板面板涂刷脱模剂。

版权文档，请勿用做商业用途3.3施工放样对设计单位提供的导线控制点及水准点进行复测，复核无误后使用，并定期校核复测。

按照设计图纸采用全站仪、水准仪测放混凝土轮廓线及高程。

版权文档，请勿用做商业用途4、模板安装采用定型钢模板，施工时用专用设备运至现场，由人工配合布料机上电动葫芦运至各施工点，进行现场拼装。

为了提高外观质量，钢模板每次安装前进行镜面处理，选用的脱模材料为食用油版权文档，请勿用做商业用途4.1管身段模板①底板模板a外模采用1200 x 1500mm、600 x 1500mm的钢模板单块拼装，墙体内外面站杆围檩采用直径为48mm的钢管，对拉筋采用直径为14mm的钢筋拉杆，对拉加固，对拉筋的位置为水平600mm 一行，竖向750mm 一列。
