第六章 钢筋混凝土受弯构件斜截面承载力计算一、填空题：1、梁的斜截面承载力随着剪跨比的增大而 。
降低2、梁的斜截面破坏形态主要 、 、 ，其中，以 破坏的受力特征为依据建立斜截面承载力的计算公式。
斜拉破坏 斜压破坏 剪压破坏 剪压破坏3、随着混凝土强度的提高，其斜截面承载力 。
提高4、影响梁斜截面抗剪强度的主要因素是混凝土强度、配箍率、 剪跨比 和纵筋配筋率以及截面形式。
5、当梁的配箍率过小或箍筋间距过大并且剪跨比较大时，发生的破坏形式为 ；当梁的配箍率过大或剪跨比较小时，发生的破坏形式为 。
斜拉破坏 斜压破坏6、设置弯起筋的目的是 、 。
承担剪力 承担支座负弯矩7、为了防止发生斜压破坏，梁上作用的剪力应满足 ；为了防止发生斜拉破坏，梁内配置的箍筋应满足 。
025.0bh f V c c β≤ min ρρ≥，max s s ≤， min d d ≥二、判断题：1. 钢筋混凝土梁纵筋弯起后要求弯起点到充分利用点之间距离大于0.5h 0，其主要原因是为了保证纵筋弯起后弯起点处斜截面的受剪承载力要求。
（ × ）2．剪跨比0/h a 愈大，无腹筋梁的抗剪强度低，但当3/0>h a 后，梁的极限抗剪强度变化不大。
（√ ）3．对有腹筋梁，虽剪跨比大于1，只要超配筋，同样会斜压破坏（ √ ）4、剪压破坏时，与斜裂缝相交的腹筋先屈服，随后剪压区的混凝土压碎，材料得到充分利用，属于塑性破坏。
（ ）×5、梁内设置多排弯起筋抗剪时，应使前排弯起筋在受压区的弯起点距后排弯起筋受压区的弯起点之距满足：max s s ≤（ ）×6、箍筋不仅可以提高斜截面抗剪承载力，还可以约束混凝土，提高混凝土的抗压强度和延性，对抗震设计尤其重要。
（ ）√7、为了节约钢筋，跨中和支座负纵筋均可在不需要位置处截断。
（ ）×8、斜拉、斜压、剪压破坏均属于脆性破坏，但剪压破坏时，材料能得到充分利用，所以斜截面承载力计算公式是依据剪压破坏的受力特征建立起来的。
对称集中荷载作用下简支梁的主应力轨迹线（图中，实线为主拉应力轨迹线；虚线为主压应力轨迹线。
）My VS tp 2σσ=cp 2σσ=梁内任一点的应力主应力剪跨比P aP202lh ββ⋅lβl()22222qll ql M l q l βββββ=⋅−=−()1222ql ql V q l ββ=−=−x tp 12σσ=+xcp 2σσ=−1arctan 2α=στ斜截面破坏形态◆斜压破坏为受压脆性破坏；◆剪压破坏界于受拉和受压脆◆斜拉破坏为受拉脆性破坏，无腹筋梁的受剪破坏都是脆性的无腹筋梁的弯剪承载力有限，若不足以抵抗荷载产生的1. 剪跨比¾集中荷载作用下2. 腹筋的数量在一定的范围内，腹筋配筋率增大，抗剪承载力提高。
3. 混凝土强度斜截面破坏是因土强度对梁的抗剪承载力影响很大。
当剪跨比一定时，梁的抗剪承载力随混凝土强度提高而增大4. 纵筋配筋率随着纵筋的配筋率的提高，梁的抗剪承载力也增大。
1、直接作用：纵筋截面承受一定剪力（2、纵筋抑制斜裂缝的发展，增大斜裂缝间交互面的剪力传递，增加纵筋量能加大混凝土剪压区高度，从而间接提高梁的抗剪能力。
纵筋的销栓力ρ大于1.5%时，纵向受拉钢筋的配筋率()ρ0.720βρ=+5. 其他因素（1）截面形状这主要是指斜截面抗剪承载力有一定作用。
适当增加翼缘宽度，可提高抗剪承载力，但翼缘过大，增大作用逐渐减小。
另外，增大梁的宽度也可提高抗剪承载力。
与矩形截面梁相比，形截面梁的斜截面承载力一般要高我国《混凝土结构设计规范》钢筋混凝土梁斜截面抗u c ix d s sbV V V V V V =++++sb b V V =⋅为简化计算，主要考虑未开裂混凝土的抗剪作用和腹筋V u ——梁斜截面破坏时所承受的总剪力V c ——V s ——与斜裂缝相交的箍筋所承受的剪力V sb ——与斜裂缝相交的弯起钢筋所承受的剪力如令Vcs 为箍筋和混凝土共同承受的剪力，则无腹筋梁有腹筋梁若腹筋既有箍筋又有弯起钢筋，则对于有腹筋梁，由于箍筋的存在抑制了斜裂缝的开展，使得梁剪压区面积增大，致使强度和配箍率有关。
第6章 混凝土梁承载力计算原理6—1 熟记受弯构件常用截面形式和尺寸、保护层厚度、受力钢筋直径、间距和配筋率等构造要求。
6—2 适筋梁正截面受力全过程可划分为几个阶段？各阶段主要特点是什么？与计算有何联系？6—3 钢筋混凝土梁正截面受力全过程与匀质弹性材料梁有何区别？6—4 钢筋混凝土梁正截面有几种破坏形式？各有何特点？6—5 适筋梁当受拉钢筋屈服后能否再增加荷载？为什么？少筋梁能否这样，为什么？ 6—6 截面尺寸如图所示。
根据配筋量不同的4中情况，回答下列问题：（1） 各截面破坏原因和破坏性质；（2） 破坏时钢筋和混凝土强度是否充分利用；（3） 破坏时钢筋应力大小；（4） 受压区高度大小；（5） 开裂弯矩大致相等吗？为什么？（6） 若混凝土强度等级为C20，HPB235级钢筋，各截面的破坏弯矩怎样？题6—6图6—7 受弯构件正截面承载力计算有哪些基本假定？6—8 影响钢筋混凝土受弯承载力的最主要因素是什么？当截面尺寸一定，若改变混凝土或钢筋强度等级时对受弯承载力影响的有效程度怎样？6—9 钢筋混凝土受弯构件正截面受弯承载力计算中的s α、s γ的物理意义是什么？又怎样确定最小及最大配筋率？6—10 在什么情况下采用双筋梁？为什么双筋梁一定要采用封闭式箍筋？受压钢筋的设计强度是如何确定的？6—11 两类T 形截面梁如何判别？为什么说第一类T 形梁可按h b f ⨯'的矩形截面计算？ 6—12 为什么受弯构件在支座附近会出现斜裂缝？其出现和开展过程是怎样的？6—13 受弯构件沿斜截面破坏时的形态有几种？各在什么情况下发生？应分别如何防止？ 6—14何谓剪跨比？为什么其大小会引起沿斜截面破坏形态的改变？6—15 连续梁与简支梁相比，受剪承载力有无差别？当为集中荷载时，为什么采用计算剪跨比？6—16 计算斜截面受剪承载力时，其位置应取在哪些部位？6—17 何谓梁的材料抵抗弯矩图？其意义和作用怎样？它与弯矩图的关系怎样？ 6—18 对纵向钢筋的截断和锚固，应满足哪些构造要求？6—19 简述矩形截面素混凝土构件及钢筋混凝土构件在扭矩作用下的裂缝形成和破坏机理。
受弯构件正截面受弯承载力计算
在进行受弯构件正截面受弯承载力计算时，首先需要了解构件的几何尺寸和材料特性。
几何尺寸包括构件的宽度、高度和长度，材料特性包括材料的抗弯强度和弹性模量等。
在进行受弯构件正截面受弯承载力计算时，一般采用等效应力法。
根据等效应力法，构件的正截面受弯承载力可以通过以下公式计算：M=σ×S
其中，M是受弯构件所受弯矩，σ是构件截面上的应力，S是截面的抵抗矩。
在计算截面上的应力时，可以使用以下公式：
σ=M×y/I
其中，M是受弯构件所受弯矩，y是距离截面中性轴距离，I是截面的惯性矩。
在计算截面的抵抗矩时，可以使用以下公式：
S=y×A×f
其中，y是距离截面中性轴距离，A是截面的面积，f是材料的抗弯强度。
综合以上公式，可以得到受弯构件的正截面受弯承载力公式：
N=σ×S=(M×y/I)×(y×A×f)
根据构件的几何尺寸和材料特性，可以计算出受弯构件的正截面受弯
承载力。
需要注意的是，在实际工程中，受弯构件的应力和截面的抵抗矩常常
不是均匀分布的，需要进行更加详细的计算和分析。
此外，由于材料的塑
性变形和结构的不完美性等因素的存在，实际承载能力可能小于理论计算值。
综上所述，受弯构件正截面受弯承载力计算是结构工程中的重要任务，它通过等效应力法来确定构件在受弯状态下的承载能力。
在实际工程中，
应该考虑到材料和结构的各种因素，进行更加精细的分析和计算。

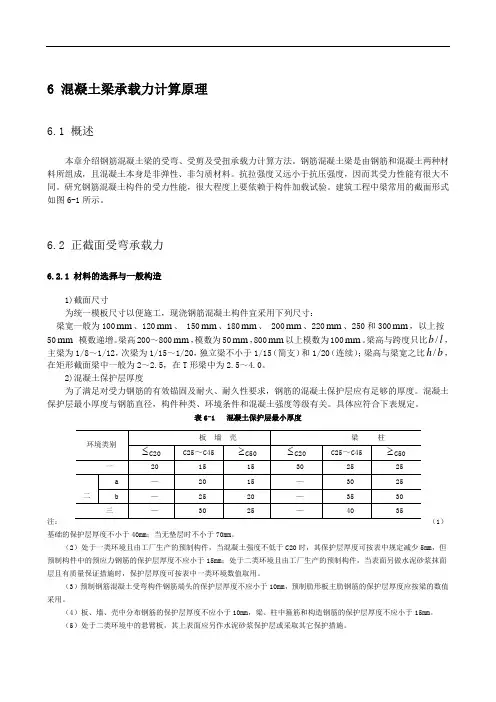

6 混凝土梁承载力计算原理6.1 概述本章介绍钢筋混凝土梁的受弯、受剪及受扭承载力计算方法。
钢筋混凝土梁是由钢筋和混凝土两种材料所组成，且混凝土本身是非弹性、非匀质材料。
抗拉强度又远小于抗压强度，因而其受力性能有很大不同。
研究钢筋混凝土构件的受力性能，很大程度上要依赖于构件加载试验。
建筑工程中梁常用的截面形式如图6-1所示。
6.2 正截面受弯承载力6.2.1 材料的选择与一般构造1)截面尺寸为统一模板尺寸以便施工，现浇钢筋混凝土构件宜采用下列尺寸：梁宽一般为100mm、120mm、 150mm、180mm、 200mm、220mm、250和300mm，以上按b/，50mm模数递增。
梁高200～800mm，模数为50mm，800mm以上模数为100mm。
梁高与跨度只比lh/，主梁为1/8～1/12，次梁为1/15～1/20，独立梁不小于1/15（简支）和1/20（连续）；梁高与梁宽之比b在矩形截面梁中一般为2～2.5，在T形梁中为2.5～4.0。
2)混凝土保护层厚度为了满足对受力钢筋的有效锚固及耐火、耐久性要求，钢筋的混凝土保护层应有足够的厚度。
混凝土保护层最小厚度与钢筋直径，构件种类、环境条件和混凝土强度等级有关。
具体应符合下表规定。
表6-1 混凝土保护层最小厚度注：（1）基础的保护层厚度不小于40mm；当无垫层时不小于70mm。
（2）处于一类环境且由工厂生产的预制构件，当混凝土强度不低于C20时，其保护层厚度可按表中规定减少5mm，但预制构件中的预应力钢筋的保护层厚度不应小于15mm；处于二类环境且由工厂生产的预制构件，当表面另做水泥砂浆抹面层且有质量保证措施时，保护层厚度可按表中一类环境数值取用。
（3）预制钢筋混凝土受弯构件钢筋端头的保护层厚度不应小于10mm，预制肋形板主肋钢筋的保护层厚度应按梁的数值采用。
（4）板、墙、壳中分布钢筋的保护层厚度不应小于10mm，梁、柱中箍筋和构造钢筋的保护层厚度不应小于15mm。
《混凝土结构设计原理》第六章受压构件正截面承载力计算课堂笔记♦主要内容受压构件的构造要求轴心受压构件承载力的计算偏心受压构件正截面的两种破坏形态及英判别偏心受压构件的N厂血关系曲线偏心受压构件正截面受压承载力的计算偏心受压构件斜截面受剪承载力的汁算♦学习要求1.深入理解轴心受压短柱在受力过程中，截而应力重分布的概念以及螺旋箍筋柱间接配筋的概念。
2.深入理解偏心受压构件正截而的两种破坏形式并熟练掌握其判别方法。
3.深入理解偏心受压构件的Nu-Mu关系曲线。
4.熟练掌握对称配筋和不对称配筋矩形截而偏心受压构件受压承载力的计算方法。
5.掌握受压构件的主要构造要求和规定。
♦重点难点偏心受压构件正截而的破坏形态及其判别；偏心受压构件正截面承载力的计算理论：对称配筋和不对称配筋矩形截面偏心受压构件受压承载力的计算方法：偏心受压构件的Nu-Mu关系曲线；偏心受压构件斜截面抗剪承载力的计算。
6.1受压构件的一般构造要求结构中常用的柱子是典型的受压构件。
6.1.1材料强度混凝上：受压构件的承载力主要取决于混凝丄强度，一般应采用强度等级较髙的混凝上，目前我国一般结构中柱的混凝土强度等级常用C30-C40,在髙层建筑中，C50-C60级混凝上也经常使用。
6.1.2截面形状和尺寸柱常见截面形式有圆形、环形和方形和矩形。
单层工业厂房的预制柱常采用工字形截面。
圆形截面主要用于桥墩、桩和公共建筑中的柱。
柱的截面尺寸不宜过小,一般应控制在lo/b^30及l°/hW25°当柱截面的边长在800mm以下时，一般以50mm为模数，边长在800mm以上时，以100mm为模数。
6.1.3纵向钢筋构造纵向钢筋配筋率过小时，纵筋对柱的承载力影响很小，接近于素混凝土柱，纵筋不能起到防止混凝上受压脆性破坏的缓冲作用。
同时考虑到实际结构中存在偶然附加弯矩的作用（垂直于弯矩作用平面），以及收缩和温度变化产生的拉应力，规定了受压钢筋的最小配筋率。
第6章受压构件的截面承载力概述钢筋混凝土柱是典型的受压构件，不论是排架柱，还是框架柱（图6-1）在荷载作用下其截面上一般作用有轴力、弯矩和剪力。
图6-1 钢筋混凝土结构框架柱内力受压构件可分为两种：轴心受压构件与偏心受压构件，如图6-2所示。
(a) 轴心受压(b) 单向偏心受压(c) 双向偏心受压图6-2 轴心受压与偏心受压图实际工程中有没有真正的轴心受压构件？实际工程中真正的轴心受压构件是不存在的，因为在施工中很难保证轴向压力正好作用在柱截面的形心上，构件本身还可能存在尺寸偏差。
即使压力作用在截面的几何重心上，由于混凝土材料的不均匀性和钢筋位置的偏差也很难保证几何中心和物理中心相重合。
尽管如此，我国现行《混凝土规范》仍保留了轴心受压构件正截面承载力计算公式，对于框架的中柱、桁架的压杆，当其承受的弯矩很小时，可以略去不计，近似简化为轴心受压构件来计算。
偏心受压构件的三种情况：当弯矩和轴力共同作用于构件上，可看成具有偏心距e0 = M / N的轴向压力的作用，或当轴向力作用线与构件截面重心轴不重合时，称为偏心受压构件。
当轴向力作用线与截面的重心轴平行且沿某一主轴偏离重心时，称为单向偏心受压构件。
就是图6-2b这种情况。
当轴向力作用线与截面的重心轴平行且偏离两个主轴时，称为双向偏心受压构件。
就是图6-2c 这种情况。
§6.1受压构件的一般构造要求6.1.1截面形式及尺寸6.1.2材料强度要求6.1.3纵筋的构造要求6.1.4箍筋的构造要求本节内容较容易，主要是混凝土结构设计规范的一些相关规定，请同学自学掌握。
§6.2轴心受压构件的正截面承载力计算为了减小构件截面尺寸，防止柱子突然断裂破坏，增强柱截面的延性和减小混凝土的变形，柱截面配有纵筋和箍筋，当纵筋和箍筋形成骨架后，还可以防止纵筋受压失稳外凸，当采用密排箍筋时还可以约束核心混凝土，提高混凝土的延性、强度和抗压变形能力。
轴心受压构件根据配筋方式的不同，可分为两种基本形式：①配有纵向钢筋和普通箍筋的柱，简称普通箍筋柱，如图6-5（a）所示；②配有纵向钢筋和间接钢筋的柱，简称螺旋式箍筋柱，如图6-5（b）所示（或焊接环式箍筋柱），如图6-5（c）所示。
