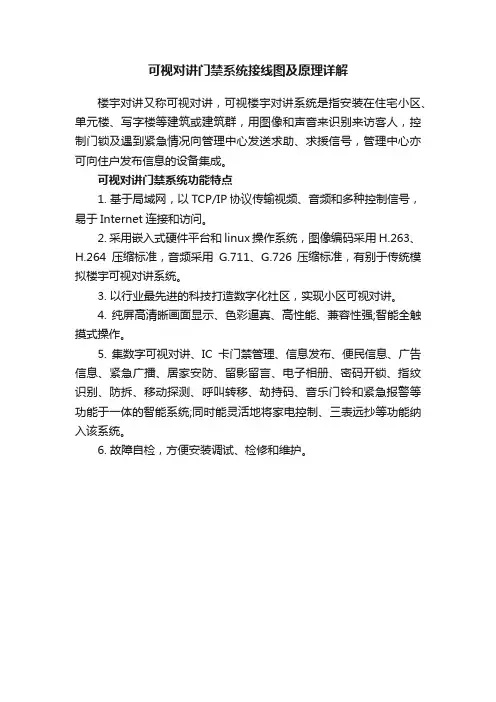

可视对讲门禁系统接线图及原理详解楼宇对讲又称可视对讲，可视楼宇对讲系统是指安装在住宅小区、单元楼、写字楼等建筑或建筑群，用图像和声音来识别来访客人，控制门锁及遇到紧急情况向管理中心发送求助、求援信号，管理中心亦可向住户发布信息的设备集成。
可视对讲门禁系统功能特点1. 基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。
2. 采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。
3. 以行业最先进的科技打造数字化社区，实现小区可视对讲。
4. 纯屏高清晰画面显示、色彩逼真、高性能、兼容性强;智能全触摸式操作。
5. 集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统;同时能灵活地将家电控制、三表远抄等功能纳入该系统。
6. 故障自检，方便安装调试、检修和维护。
可视对讲门禁系统构成主要有门口机(住户门口机)、室内机、管理员机等组成。
a.室内分机室内分机主要有对讲及可视对讲两大类产品，基本功能为对讲(可视对讲)、开锁。
随着产品的不断丰富，许多产品还具备了监控、安防报警及设撤防、户户通、信息接收、远程电话报警、留影留言提取、家电控制等功能。
可视对讲分机有彩色液晶及黑白CRT显示器两大类。
截止2014年许多技术应用到室内分机上，如无线接收技术、视频字符叠加技术等。
无线接技术用于室内机接收报警探头的信号，适用于难以布线的场合。
但是，无线报警方式存在重大漏洞，如同频率的发射源连续发射会造成主机无法接收控头发送的报警信号。
视频字符叠加技术用于接收管理中心发布的短消息。
室内机在原理设计上有两大类型，一类是带编码的室内分机，其分支器可以做的简单一些，但室内分机成本要高一些;另一类编码由门口主机或分支器完成，室内分机做得很简单。

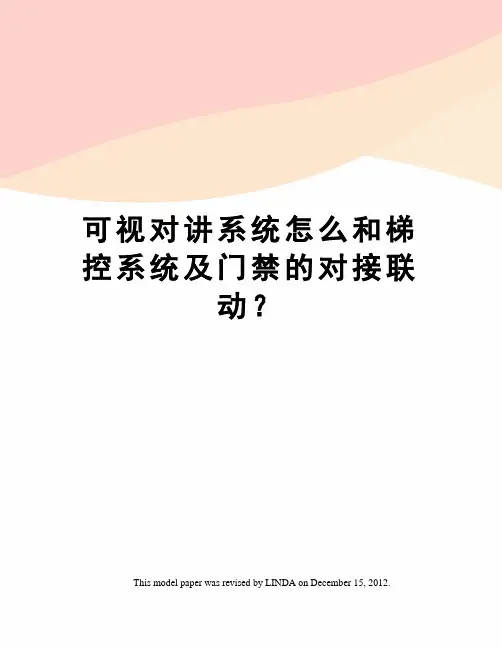

可视对讲系统怎么和梯控系统及门禁的对接联动？This model paper was revised by LINDA on December 15, 2012.可视对讲系统怎么和梯控系统及门禁的对接联动？1、业主乘梯:当业主刷卡时，单元门口机内置的多奥嵌入式门禁读卡器读取业主的IC卡，根据IC 卡权限提取业主的楼层信息，并将楼层信息和本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
电梯系统自动将电梯轿厢送至单元门口机所在楼层，业主通过单元门，进入电梯轿厢，电梯系统自动将电梯轿厢送至业主所在楼层。
如果业主在单元门外刷卡后，未及时进入所呼电梯（超过一定时间，4分钟），可选择在电梯厅按电梯外呼按钮重新呼梯，待进入电梯后在轿厢内刷卡器上刷卡选定自己所住层，自己对应楼层按钮指示灯亮，电梯将到层停。
2、访客乘梯:当访客呼叫时，单元门口机会记录下访客呼叫业主时输入的楼层信息，业主确认访客后，在室内分机上按开锁按键为访客开门，单元门口机将本单元门口机所在的楼层信息（1楼或-1楼）发送给梯控模块，同时打开单元门的门锁。
多奥梯控系统自动将电梯轿厢送至单元门口机所在楼层，访客通过单元门，进入电梯轿厢按要去的楼层，其他楼层没有权限，电梯系统自动将电梯轿厢送至业主所在楼层。
如果访客错过电梯，访客未及时乘坐电梯到达业主家中，需与业主再次联系，重新按动开锁按键。
3、业主互访：业主互访时，需到一层或者负一层通过可视对讲与被访业主确认身份后，同访客一样进行操作。
回家时，可在被访业主家中按下呼梯按钮，提前召唤电梯，进入电梯后刷卡即可点亮自己所住楼层按钮，乘梯回家。
同栋楼则通过户户通功能实现互访4、物业及保安人员巡视：当物业管理人员或小区保安（保洁）人员须使用电梯时，可持专用的电梯IC卡乘梯。
此卡可开放电梯所有楼层按键，物业管理人员或小区保安（保洁）人员根据需要可选择所去楼层按钮。
如果在一定时间内（8秒）不选择任何楼层按钮，则所有楼层按钮将会重新关闭。
可视对讲门禁系统原理及接线图可视对讲门禁系统原理说明可视对讲门禁系统接线图可视对讲门禁系统原理说明下图是该对讲门铃的主电路，二图是室内话机部分。
变压器次级输出的交流低压经桥式整流、电容滤波、7812稳压，得到+12V 直流电压，经插座Vl输入，一路直接给继电器K供电，另一路经D3隔离，产生VCC给其他电路供电。
当户外有人按下按键S1～S10之一时，如按下的是Sl，此时Q5基极通过R17、插座V6①脚经Sl、话机开关SA②、③脚，喇叭LB到地，形成电流通路，相当于把R17下端接地，故Q5基极为低电平，Q5饱和导通，音乐lC②脚有触发高电平，其③脚输出音乐信号，经Ul(LM386)放大后，由Ul⑤脚输出，经V6①脚、Sl，话机又簧开关SA②、③脚送到喇叭LB，使之发出声音。
由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA④脚，再经插座V3②脚耦合至U2(TDA2822M)⑦脚，放大后由①脚输出，使按门铃者也可以听到LB1发出的声音。
主人听到LB发出的声音后，摘下话机，屋内与户外的二人可以通话。
MIC1拾取的声音信号送入U2⑥脚，放大后由③脚输出，经插座V3①脚、话机上的C3，话机开关SA①、③脚耦合到喇叭LB，主人可听到对方的说话声。
VCC经主电路的R5降压后，再经插座V3②脚给室内话机的MIC2和Ql供电。
主人的说话声经MIC2拾取、Ql放大后，又经话机开关SA④、⑥脚，插座V3②脚送至U2⑦脚，放大后由①脚输出，推动喇叭LB1发声，从而实现二人间的通话。
主人摘下话机后，插座V6①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐lC和Ul都停止工作。
插座V3①脚由于开锁开关SB的断开，通常是高电平，稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合门无法打开。
当主人按下开锁开关SB后，V3①脚接地，ZD1截止，Ql截止，Ql集电极的高电平经Cll耦合到Q2基极，Q2饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。
刷卡门禁接线说明1.电源NC 接电锁红线2.电源GND接电锁黑线3.电源+12V接门禁主机+12V4.电源GND接主机GND5.电源PUSH接主机PUSH /NO6.门禁机与开关OPUNSW和DGND分别接开关两端7.门禁机与门铃门禁机的两个BELL分别接门铃的两端1.DGND 出门按钮正2.DOIOR13.OPENSW 出门按钮负4.PUSH/ NO 控制5.NC 常开6.GND 电源负7.+12V 电源正8.BELL 门铃9.BELL 门铃刷卡门禁修改操作表功能设置第一步第二部第三部第四部第五步修改编程密码按输按0 输入6位新编码重复一次编码修改开锁时间* 入按2 输入03（TT=03秒）按*号退出键编修改通用密码程按3 输入4为新编码按*号退出密码输入3位编码增加有效卡按5 （注001~500之间+感应卡（1~n张）不可重复）删除有效卡按7 输入3位编码或感应删除卡注；编程默认密码；990101开门密码；1234卡密码默认；0000强制恢复出厂编程密码；短接J2 两孔后松开即可。
中控F7指纹门禁接线说明1.主机的电源接；正极 +12V 负极 GND2.主机的 COM 和 GND 要短接3.主机的 控制线接NO门禁控制电源；NC 和接锁正极 GND 接锁负极；PUSH 接主机的控制线和出门按钮的正极 ；出门按钮的负极接 GND；+12V 接主机的正极GND 接主机的负极中控F7射频卡门禁接线12V 电源正极 GND 电源负极 NO 常开（控制端正极） COM 公共端（控制负）主机线排列图ALM- 报警正 RJ451 考勤端口ALM+ 报警负 RJ452 NC 常闭 RJ453 COM 公共端 RJ456 NO 常开J12 wiegand 输出 BUT 出门按钮正 WDO GND 出门按钮负 GND SEN 门磁 RXD RS232 BEL+ 门铃正 TXD BEL- 门铃负 GND GND 电源负 485A RS48512V电源正 485BOTA600考勤门禁接线PSK NO （控制正） D1 COM （控制负） DO NC VOUT +5V GNDGND GND （电源负） 485+ +9V （电源正）485_注；只接以上说明的，其他均不需要接 门禁电源； 磁力锁；V+(电源正) 12V(电源正 双开门 V —电源负GND （电源负NO（常开）PUSH（控制端COM（公共端）NO（常开NC（常闭）GND（公共端注；以上锁只需要接正负极就可以了，NC（常闭单开门；红（正极）+PUSH黑（负极）。

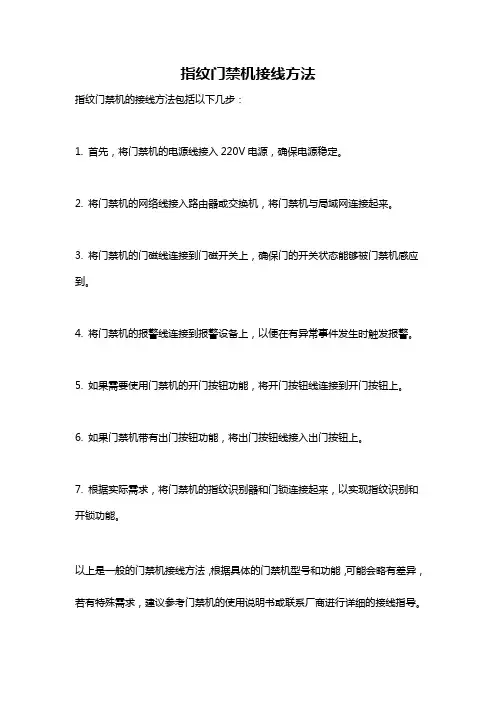

指纹门禁机接线方法
指纹门禁机的接线方法包括以下几步：
1. 首先，将门禁机的电源线接入220V电源，确保电源稳定。
2. 将门禁机的网络线接入路由器或交换机，将门禁机与局域网连接起来。
3. 将门禁机的门磁线连接到门磁开关上，确保门的开关状态能够被门禁机感应到。
4. 将门禁机的报警线连接到报警设备上，以便在有异常事件发生时触发报警。
5. 如果需要使用门禁机的开门按钮功能，将开门按钮线连接到开门按钮上。
6. 如果门禁机带有出门按钮功能，将出门按钮线接入出门按钮上。
7. 根据实际需求，将门禁机的指纹识别器和门锁连接起来，以实现指纹识别和开锁功能。
以上是一般的门禁机接线方法，根据具体的门禁机型号和功能，可能会略有差异，若有特殊需求，建议参考门禁机的使用说明书或联系厂商进行详细的接线指导。

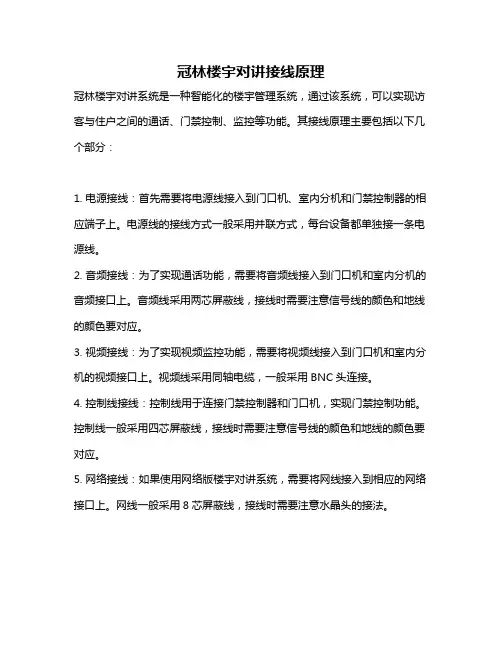

冠林楼宇对讲接线原理
冠林楼宇对讲系统是一种智能化的楼宇管理系统，通过该系统，可以实现访客与住户之间的通话、门禁控制、监控等功能。
其接线原理主要包括以下几个部分：
1. 电源接线：首先需要将电源线接入到门口机、室内分机和门禁控制器的相应端子上。
电源线的接线方式一般采用并联方式，每台设备都单独接一条电源线。
2. 音频接线：为了实现通话功能，需要将音频线接入到门口机和室内分机的音频接口上。
音频线采用两芯屏蔽线，接线时需要注意信号线的颜色和地线的颜色要对应。
3. 视频接线：为了实现视频监控功能，需要将视频线接入到门口机和室内分机的视频接口上。
视频线采用同轴电缆，一般采用BNC头连接。
4. 控制线接线：控制线用于连接门禁控制器和门口机，实现门禁控制功能。
控制线一般采用四芯屏蔽线，接线时需要注意信号线的颜色和地线的颜色要对应。
5. 网络接线：如果使用网络版楼宇对讲系统，需要将网线接入到相应的网络接口上。
网线一般采用8芯屏蔽线，接线时需要注意水晶头的接法。
以上是冠林楼宇对讲系统接线原理的简单介绍，具体接线方式需要根据实际设备进行相应的调整和配置。
同时，在接线过程中需要注意安全，避免发生电击等安全事故。
门禁系统怎么安装接线？门禁系统线路接线图图解门禁系统一般包括：门禁主机、门禁电源、电控锁(电插锁)、出门按钮、或读卡器。
联网的话还需要接主控电脑，主控电脑需要安装相应软件。
接线步骤如下：先给门禁电源接220V的电，手里那两条红色的就是接220电压的线，也就是门禁电源电压输入端，接220的电大家都会，这个可以不分火线零线，由于它两根都是红色的，接上去胶布缠好，就可以了，记住不要带电接。
接好220V电压后我们先来看看门禁电源的接线端口，门禁电源接线端子会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
后面是接门铃对讲，先接磁力锁，磁力锁就红黑两根线，磁力锁接COM跟NC。
红色线接NC,黑色线COM，螺丝一拧接上去就可以了。
下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了)连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。
黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。
接下来我们来接开门按钮，我用网线绿和白绿来当信号线。
开门按钮线不分正负，任凭接。
接下来，我们再接门禁电源这里的按钮线，GND跟PUSH。
接线方式如图所示：①门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定)；通常接法接到NC端(通电开锁，断电关锁)。
电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。
(门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端)。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND 端。
门禁机接线示意图
GND 地 WG_OUT+ 韦根输出正 485B RS485通讯接口负 +12V IN 电源输入 WG_OUT- 韦根输出负 485A RS485通讯接口正
COM 控锁信号公共端 WG_IN+ 韦根输入正 BUTTON 开门按钮 NO 控锁信号常开端 WG_IN- 韦根输入负
GND 共地 NC 控锁信号常闭端 GND 共地 DSEN 门磁 Bell+ 门铃接口正 +5V 5V 电压输出 GND 共地 Bell-
门铃接口负
ALM-
报警输出负
ALM+
报警输出正
GND +12V IN COM- NO
NC
BELL+ BELL-
门禁专用电源
NC
COM NO PUSH GND +12V
电插锁
D1 D0 GND
门
禁控制器
WG_OUT+ WG_OUT- WG_ IN+ WG_IN- GND +5V OUT ALARM+ ALARM-
RS485B
RS485A BUTTON GND DSEN
GND
电源
外接警报
门磁
接电脑串
图1
图2
图3
图1
图3 图2
本产品接线方便、操作简单，可以直接替代原有的感应卡单门门禁机，无需多加改造；
本产品既可以独立作为单门门禁机，又可以作为指纹读头接入到门禁控制器中(WG26协议)；
本产品支持U盘、RS485、TCP/IP三种通讯方式，门禁机背面的RJ45端口为TCP/IP通讯端口；
如果由于产品升级造成说明书的接口定义和门禁及的背面贴图不一致，请一定以最新的接线图为准；
本产品门锁控制继电器为：DC24V3A，外接报警继电器为：DC24V1A，如果由门禁机直接接负载，请注意标称。

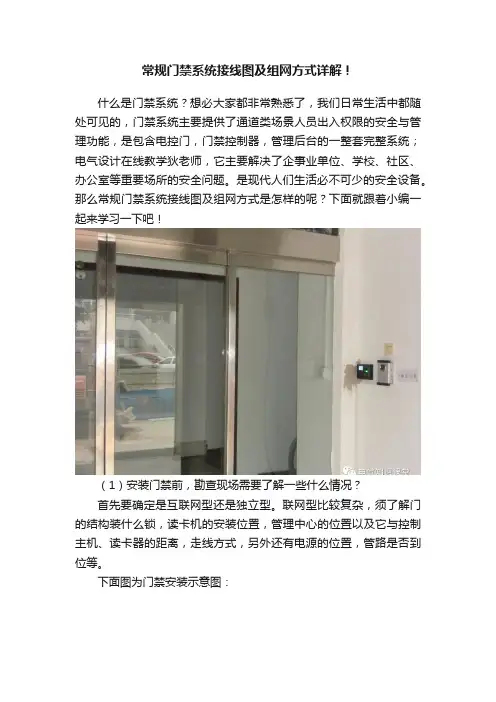

常规门禁系统接线图及组网方式详解！什么是门禁系统？想必大家都非常熟悉了，我们日常生活中都随处可见的，门禁系统主要提供了通道类场景人员出入权限的安全与管理功能，是包含电控门，门禁控制器，管理后台的一整套完整系统；电气设计在线教学狄老师，它主要解决了企事业单位、学校、社区、办公室等重要场所的安全问题。
是现代人们生活必不可少的安全设备。
那么常规门禁系统接线图及组网方式是怎样的呢？下面就跟着小编一起来学习一下吧！（1）安装门禁前，勘查现场需要了解一些什么情况？首先要确定是互联网型还是独立型。
联网型比较复杂，须了解门的结构装什么锁，读卡机的安装位置，管理中心的位置以及它与控制主机、读卡器的距离，走线方式，另外还有电源的位置，管路是否到位等。
下面图为门禁安装示意图：注意什么样的门配什么样的锁时，千万不要把锁孔的位置开错了或是开偏了，比如玻璃门，有无框玻璃门和有框玻璃门。
玻璃门一般都装电插锁，有框玻璃门一般是把插片放在门框上，所以锁孔是正对着门开的。
如果是无框玻璃门就要用到玻璃门夹，所以锁孔肯定偏向内侧。
木门，如果厚度不够安装电插锁，就要装电磁锁，支架放什么位置要选好。
还有一些问题在实际操作中可能会碰到，如开孔的地方是什么装饰材料就会有相应问题，大理石的材料就要在装上去以前就确定好位置开好孔，不然会给开孔带来麻烦。
门禁的安装一般包括读卡器、控制器、门锁、按钮的安装。
在详细介绍如何安装之前，我们先来说一下门禁的安装位置，因为门禁的安装位置直接影响到门禁的刷卡使用和施工难度，这是比较重要的。
1. 如果是水泥墙或者是石墙，可以采用管线外置或者避开大理石；2. 如果是铁门或者是不锈钢门，门禁安装的时候要避开金属物，可以把门禁安装位置内的金属切掉。
读卡器可用塑胶片垫高，以避免干扰；3. 为了保证通讯效果和以后设备的增加升级，控制器安装位置也要注意。
如果控制器与电脑采用TCP/IP网络通讯，在布线方便的情况下，可将所有控制器放到温控环境更为完备的中心机房或弱电井，便于维护。
门禁一体机、电插锁通用接线方式，很实用门禁电源一体机如何接线？电插锁如何接线？如何接入到门禁专用电源中，门禁系统一般用到的器材有：一体机、门禁专用电源、电插锁、出门按钮、端子线。
他们是如何接入到门禁电源中的呢？前天，在我们弱电VIP技术群中也有朋友问起。
本期我们一起来看下如何门禁设备具体如何接线？一、门禁各类设备如何接入到电源中在接线之前，要断点，所有接线不允许带电操作，先断电。
一：接门禁一体机|门禁设备1、先接设备电源，将门禁一体机的10P(或8P)端子线的电源正级(红线)接到电源箱的12V，电源负极(黑线)接到电源箱的GND。
2、接开锁信号，将门禁一体机端子线的继电器公共端COM(白线)接到电源箱的GND，也就是说将COM与GND短接；继电器常开NO(黄线)接到电源箱的PUSH，若电源箱有两个PUSH，则接到第一个PUSH，标识为PUSH1或PUSH2。
二、接电锁电插锁与磁力锁线接都相同，电锁的红色线接到电源箱的NC，电锁的黑色线接到电源箱的GND。
若电锁无红黑线则不区分正负极。
三：接出门按钮将门禁设备的出门按钮IN1(蓝线)，接到出门按钮一端，出门按钮另一端，用一根单独的线接到GND。
出门按钮还有另一种接法：按钮端的线，不接扫码门禁设备，直接接到门禁电源的PUSH，另一端还是GND，此种接法的优势是：门禁设备拆卸后，使用按钮还能开门。
出门按钮的接线，不区分正负极。
注意：门禁设备端子线，其它不使用的线，逐根用电工胶布包好。
现在通电进行测试。
四：接网络若门禁设备不需要网络则忽略这一步。
将门禁设备四芯端子线按如图所示接好，端子插入设备。
这里面重点说下，门禁一体机如何接入电源中：一般是12v-12v、gnd-gnd、com-gnd、no-push ，也就是我们常说的12接12V，负极(黑线）接gnd，公共端接（com)接gnd，常开（no)接push，最后就是这张图：。
你们要的门禁控制系统接线教程来了，还有比这更详细的吗？门禁系统的接线一直有朋友问起，本期我们一起来了解下门禁控制系统组成、接线、安装与布线规范。
、门禁系统的基本组成门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。
、锁具：是整个系统中的执行部件。
目前有三大类：电控锁、磁力锁、电插锁。
根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。
作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽电源的重要性。
门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。
管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性1、485控制器特性485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用485集线器可以扩展多条总线。
支持多达6个输出和10个输入。
型号有单门、双门、4门等。
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。
具有远程升级、远程初始化、数据复位、防区功能的功能；可以扩展的485接口空间；支持多达6个输出和1 0个输入。
是一个可以4门等。
通过以太网进行远程管理的门禁系统。
型号有单门、双门、读卡器做为读卡输入设备，通讯协议是WG26/34等。
分别是ReaderA和ReaderB ReaderC. ReaderD o单门对应AB ,分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器,CD代表门2的进出读卡器。
楼宇门禁电话怎么接线？门禁和可视电话接线方法
门禁和可视电话接线方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。
电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。
（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
刷卡门禁怎么接线？刷卡门禁系统接线图
刷卡门禁怎么接线?刷卡门禁系统接线图
1、NC端与GND端，常态输出DC12V，NC为正，按键触发后断电（0～10秒）
2、N0端与GND端，常态无电压输出，按键触发后通电DC12V （0～10秒），NC为正。
3、PUSH端与GND端，开门按钮接入端，也可以逆向作为开关量输出使用（当电锁打开时，PUSH端与GND端瞬间导通，导通时间与延时相同）。
4、12V与GND端，提供DC12V电压。
5、CONTROL为信号输入端，可以输入12V电信号控制电锁的打开闭合。
（注意，如若电锁接在电源板NC端与GND端，CONTROL 接入的信号应为门禁控制器的NO输出端，这样刷卡开门时，门禁控制器的NO端瞬间输出电压信号，驱动电源板继电器转换为开关信号，门锁打开；CL-2210/CL2610的电锁接口一侧均有控制NC/NO跳线，1-2为NC，2-3为NO。
如若电锁接在电源板NO端与GND端，则反之对应。
）
6、UPS接口为充放电接口，可接驳12V 7AH蓄电池。
7、智能电源板和门禁控制器可形成多种组合，适合工程人员现场灵活开发出各种调控功能，使用方便，非工程技术人员安装时参照标准安装图例。
联网门禁系统设备的布线与安装接线先安装门禁设备与软件，并联机测试，再按要求调试与使用。
门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
每个门禁控制单元通常情况下包括以下设备：门禁控制器、读卡器、出门按钮，以及电锁、电锁电源等；结构示意图如下：其他设备可以选择使用：门磁、红外传感器、消防联动、声光报警器等。
一、门禁系统的施工布线1、读卡器线：读卡器到控制器端口之间的线建议用8芯屏蔽多股双绞网线（其中二芯备用，如果不需要读卡器声光反馈合法卡可不接LED线和蜂鸣器线），数据线Data1 / Data0互为双绞，线径建议0.5平方毫米以上，最长不可以超过100米，屏蔽线接控制器的GND。
2、出门按钮线：出门按钮到控制器端口之间的线建议采用两芯线，线径在1.0平方毫米以上。
3、电锁线：电锁到控制器端口之间的线建议使用两芯电源线，线径在1.0平方毫米以上。
如果超过50米用更粗的线，或者多股并联；或者通过电源的微调按钮，调高输出电压到14V左右。
最长不要超过100米。
以下选用设备，在某些特殊情况下使用时，才需要布线。
4、门磁线：门磁到控制器端口之间的线建议选择两芯线，线径在0.5平方毫米以上，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
5、红外探测器线：门磁到控制器端口之间的线建议选择两芯线，线径在0.5平方毫米以上，如果不需要红外布防，用来检测非法用户闯入报警功能，红外探测器线可不接。
6、声光报警器线：门磁到控制器端口之间的线建议选择两芯线，线径在0.5平方毫米以上，如果不需要现场报警器提示，可以不接。
7、消防联动线：消防设备到控制器端口之间的线建议选择两芯线，线径在0.5平方毫米以上，如果不需要消防联动功能，可以不接。
