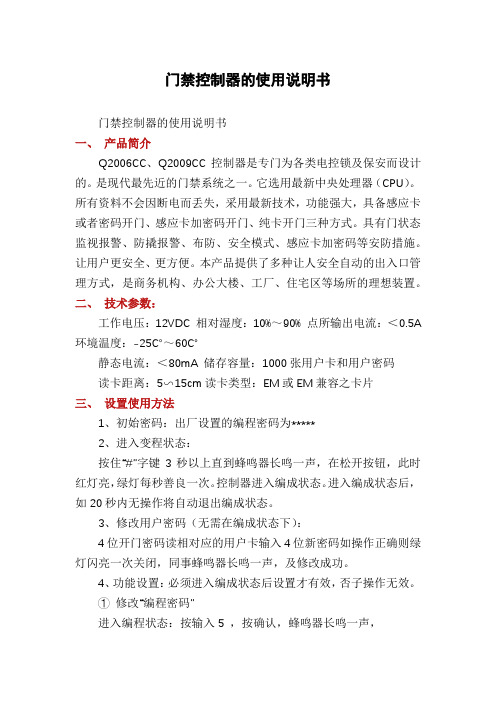

门禁控制器的使用说明书门禁控制器的使用说明书一、产品简介Q2006CC、Q2009CC控制器是专门为各类电控锁及保安而设计的。
是现代最先近的门禁系统之一。
它选用最新中央处理器（CPU）。
所有资料不会因断电而丢失，采用最新技术，功能强大，具备感应卡或者密码开门、感应卡加密码开门、纯卡开门三种方式。
具有门状态监视报警、防撬报警、布防、安全模式、感应卡加密码等安防措施。
让用户更安全、更方便。
本产品提供了多种让人安全自动的出入口管理方式，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。
二、技术参数：工作电压：12VDC 相对湿度：10%～90% 点所输出电流：＜0.5A 环境温度：-25℃～60℃静态电流：＜80mA 储存容量：1000张用户卡和用户密码读卡距离：5∽15cm读卡类型：EM或EM兼容之卡片三、设置使用方法1、初始密码：出厂设置的编程密码为*****2、进入变程状态：按住“#”字键3秒以上直到蜂鸣器长鸣一声，在松开按钮，此时红灯亮，绿灯每秒善良一次。
控制器进入编成状态。
进入编成状态后，如20秒内无操作将自动退出编成状态。
3、修改用户密码（无需在编成状态下）：4位开门密码读相对应的用户卡输入4位新密码如操作正确则绿灯闪亮一次关闭，同事蜂鸣器长鸣一声，及修改成功。
4、功能设置：必须进入编成状态后设置才有效，否子操作无效。
① 修改“编程密码”进入编程状态：按输入5 ，按确认，蜂鸣器长鸣一声，密码修改成功，按退出编成状态。
注：编成密码具有超级密码功能。
② 设置用户卡和密码进入编程状态：按蜂鸣器长鸣一声再按输入卡的代码如此时红绿灯同时快速闪亮，将卡靠近控制器，蜂鸣器鸣一声，红灯灭绿灯闪亮，这时再输入4位密码，蜂鸣器长鸣一声表示设置成功，然后返回到红绿双灯同时快速闪烁状态，可设置第2张用户卡和密码，而卡的代码将自动增加，如第一张卡位001则第二张卡为002，以此类推。
如此可连续设置1000组用户卡和密码。
门禁控制器使用手册门禁控制器使用手册1：引言本文档提供了关于门禁控制器的详细信息和操作指导。
门禁控制器是用于控制和管理进出门禁通道的设备，通过该设备可以实现安全的出入记录、权限管理和访客控制等功能。
2：系统要求在使用门禁控制器之前，请确保系统满足以下要求：2.1 硬件要求：适当的服务器、门禁控制器设备、门禁读卡器、门磁传感器等。
2.2 软件要求：操作系统、数据库、门禁管理软件等。
3：安装3.1 安装服务器和设备：首先，根据系统要求安装所需的服务器和门禁控制器设备。
然后，将门禁读卡器和门磁传感器连接到控制器设备上。
3.2 安装软件：按照提供的安装指南，安装操作系统和数据库。
然后，安装门禁管理软件并配置相应的参数。
4：配置4.1 网络设置：通过门禁管理软件，配置门禁控制器和读卡器的网络参数，确保它们能够正常通信。
4.2 门禁权限设置：设置不同用户的门禁权限，包括进入时间、访问通道、特殊权限等。
可以通过添加用户、分组和设置门禁时间段来完成权限设置。
4.3 报警设置：设置报警条件和报警动作，例如非法入侵报警、门磁故障报警等。
可以通过门禁管理软件进行配置。
5：使用5.1 刷卡进门：用户在门禁读卡器上刷卡进门，门禁控制器会进行卡号验证和权限验证。
验证通过后，门禁控制器会开启门禁通道并记录相关信息。
5.2 访客管理：对于临时访客，可以通过门禁管理软件预约或发放访客卡。
访客在访问时，需要刷卡验证身份，授权有效后方可进入。
5.3 记录查询：通过门禁管理软件，可以查询门禁控制器记录的进出记录。
支持按人员、时间、门禁通道等条件进行查询和导出。
5.4 远程管理：通过网络连接，可以远程管理门禁控制器，包括远程配置、远程开门、远程查询等操作。
6：附件本文档涉及的附件包括：6.1 门禁控制器安装指南：详细介绍了门禁控制器的安装步骤和注意事项。
6.2 门禁管理软件用户手册：提供了关于门禁管理软件的详细使用说明。
6.3 门禁控制器技术规格：包含了门禁控制器的技术参数和功能特点。
中控F7门禁操作手册使用步骤说明步骤一：安装好设备并给设备通电步骤二：通过管理员密码验证并修改管理员密码，进行用户登记和验证，登记和验证指纹、卡或密码步骤三：设置设备门禁参数，包括修改8组开门密码、设置开锁时长、验证模式、隐蔽模式、门磁模式、报警等功能操作说明一、用户管理1.管理员操作为了保证设备内数据的安全，用户必须通过管理员密码验证后才能进入设备操作。
管理员密码验证备注：管理员的初始密码为1234。
用户在密码验证成功之后，建议修改初始密码。
修改管理员密码备注：输入密码时，输入4位自动确认，少于4位需按#确认。
管理员密码开门备注：使用此功能可以直接开门管理员密码丢失当出现管理员密码丢失情况，可在拆机状态后30至60秒之间按拆机键3次恢复管理员初始密码。
（拆机状态后30 秒时会有一次长鸣作为提示）2.新增用户登记一个新用户的指纹或卡和批量登记卡。
新增用户备注：①登记时，用户工号自动增加。
成功后，直接进入下一用户登记。
②登记过程中,如出现指纹质量低、指纹和卡已登记则失败。
待设备亮绿灯后，可以重新进行登记（已登记的，不能重新登记）。
批量登记卡备注：①输入卡总张数时，输入3位自动确认，少于3位需按#确认。
其中，按*键可重新输入卡总张数；②批量登记卡时，必须先把机器中已登记的全部用户清空。
此外，登记卡卡号必须是连续号码。
2.用户验证指纹/卡验证/密码验证接通电源后，设备处于验证状态，用户在此状态可进行验证开锁操作。
备注：在密码验证时，输入的密码后按#确认，只要和8组开门密码其中一组相同即可开门。
设备初始的8组开门密码为空。
开门密码设置/修改参见 2.设1置/修改8组开门密码。
3.删除用户删除单个已登记用户指纹或卡和删除全部用户。
删除单个用户备注：①输入工号时，工号为5位自动确认，少于5位需按#确认。
②删除用户成功后，直接进入下一个用户删除。
③第5步亮红灯长鸣一声表示删除成功后自动退出。
删除全部用户备注：①按数字9自动确认，输入其它值无效亮红灯长鸣一声退出。

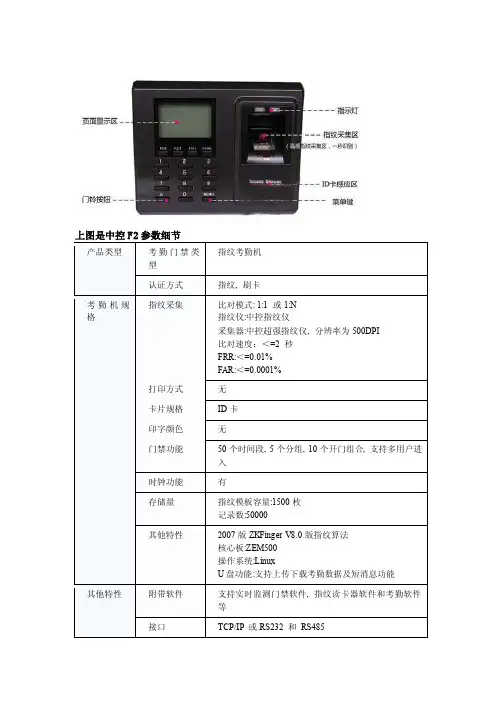

F2指纹门禁多功能一体机是基于ZEM500平台开发的新款指纹门禁产品。
完全工业设计，可脱机工作，完善的Wiegand信号，可配合市面上的任何一款控制器。
带Wiegand In功能，可支持主从机，在机器本身外接Wiegand读卡器。
超稳定的多台机器网络连接是F2的一大特点，是安防工程项目的首选精品，适合与银行、部队、机房等高安全需要单位。
·支持Wiegand26或自定义格式，可匹配专业门禁控制器·锁控信号输出，可作为一体机使用·采用著名ZKFinger最新算法和Intel32位处理器· ZEM500主板· USB接口·复位开关，硬件看门狗，通讯恢复启动，输入输出过压、过流保护·防拆报警，非法开门报警，门未关好报警和胁持报警，TTL输出·工作原理同ID/IC卡门禁机完全一样，甚至包括接线柱的连接·可选内置Mifare读卡器·可外接IC/ID读卡器，在现有的指纹门禁上形成卡+指纹的验证方式·可选配国际最新潮流的Web Server管理系统上图是中控ZK4500指纹采集器参数细节ZK4500是一款性能稳定且良好的指纹采集器，该设备可以捕捉指纹图像并通过USB接口上传到个人电脑里，ZK4500可以支持大部分的Windows操作系统，包括Window 2000,，Window xp，Window vista 和 Windows 7（32位）等；我们为您提供SDK开发包，开发人员可以用自己的系统与ZK4500实现连接。
该产品广泛用于社会保险，，指纹加密嵌入式系统和等应用领域。
产品特征·高性能，免维护的光学指纹传感器·适用于任何手指·表面处理采用高品质ABS工业级塑料材料与防划伤纹理·高速USB接口·LED 屏状态显示·可用于SDK的二次开发技术参数·指纹传感器：中控光学指纹采集器·分辨率：500DPI·感光面积：15mm*18mm·图像大小：280 * 360·通讯接口：USB1.0，1.1，2.0·操作系统：Windows2000，2003，XP，Vista，Windows 7（32位）·工作温度：0 °C -55 ° C·操作湿度：20%-80%·颜色：黑色·USB线长：150CM·重量：0.20公斤·尺寸（W* L* H）：65.5mm * 49mm * 79.8mm总黄酮生物总黄酮是指黄酮类化合物，是一大类天然产物，广泛存在于植物界，是许多中草药的有效成分。
门禁控制器功能参数说明基本功能1、灵活的权限管理描述：可以设置某个人能过哪几个门，或者某个人能过所有的门。
也可设置某些人能过哪些门。
设置结果可以按门或者按人来排列，用户可以很清晰地看到某个门哪些人能过，或者某个人可以通过哪些门。
一目了然，并可以打印或者输出到Excel报表中。
矚慫润厲钐瘗睞枥庑赖賃軔朧。
2、脱机运行描述：通过软件设置上传后，控制器会记住所有权限和记录所有信息，即使电脑软件和电脑关闭，系统依然可以正常脱机正常运行，即使停电，信息也永不丢失。
聞創沟燴鐺險爱氇谴净祸測樅。
3、实时监控信息及照片显示描述：可以实时监控所有门刷卡情况和进出情况，可以实时显示刷卡人预先存储在电脑里的照片，以便保安人员和本人核对。
如果接上了门磁信号线，用户可以一目了然看到哪些门是开着的，哪些门是关着的。
合法卡的实时记录以绿色的方式显示，非法卡的记录以橙色的方式记录，报警记录以红色的方式显示，便于提醒保安人员注意。
残骛楼諍锩瀨濟溆塹籟婭骒東。
4、少量权限修改即时上传描述：如果用户只是新增几个或者修改几个人的权限，无需将所有权限重新上传一次，那样太花时间，新增和修改的权限可以单独上传，无需太多时间。
挂失也是一样。
酽锕极額閉镇桧猪訣锥顧荭钯。
5、紧急双闭紧急手动关门描述：该功能无需软件设置，只需将紧急开关接在控制器特定接线点上，发生紧急情况时，按下紧急开关，则该控制器所辖的所有门都闭合，按按钮，刷卡都无法开门。
用于“关门抓贼”等场合。
拔起紧急开关，系统恢复正常运作。
彈贸摄尔霁毙攬砖卤庑诒尔肤。
6、界面锁定功能描述：操作员临时要离开一下工作岗位（例如去洗手间），可以进行界面锁定，后台软件继续运行和监控，其他人无法趁机进行操作软件，操作员回来后输入密码后重新回到软件操作界面。
謀荞抟箧飆鐸怼类蒋薔點鉍杂。
7、门内人数快速查询描述：可以查询某个门内，或者某个区域内（有几个门）有多少人数，并显示这个区域的人员清单。
例如：用于矿井，则可以快速知道矿井下有多少人，如果遇到紧急事故，便于制定营救计划，也可以打印出要营救的人员清单。

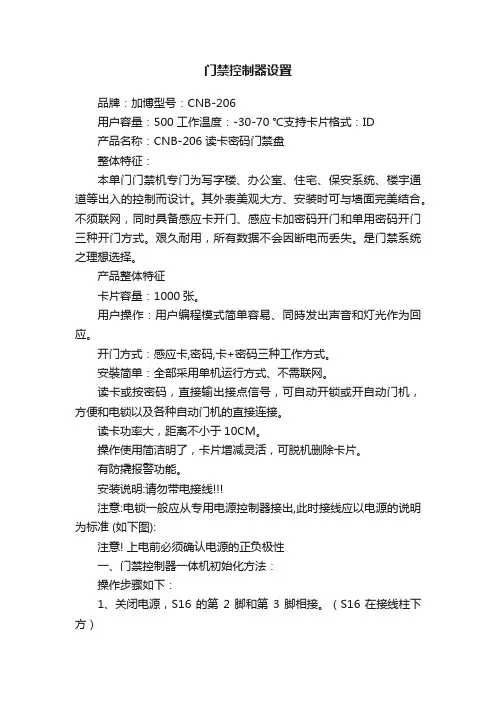

门禁控制器设置品牌：加博型号：CNB-206用户容量：500 工作温度：-30-70 ℃支持卡片格式：ID产品名称：CNB-206 读卡密码门禁盘整体特征：本单门门禁机专门为写字楼、办公室、住宅、保安系统、楼宇通道等出入的控制而设计。
其外表美观大方、安装时可与墙面完美结合。
不须联网，同时具备感应卡开门、感应卡加密码开门和单用密码开门三种开门方式。
艰久耐用，所有数据不会因断电而丢失。
是门禁系统之理想选择。
产品整体特征卡片容量：1000张。
用户操作：用户编程模式简单容易、同時发出声音和灯光作为回应。
开门方式：感应卡,密码,卡+密码三种工作方式。
安裝简单：全部采用单机运行方式、不需联网。
读卡或按密码，直接输出接点信号，可自动开锁或开自动门机，方便和电锁以及各种自动门机的直接连接。
读卡功率大，距离不小于10CM。
操作使用简洁明了，卡片增减灵活，可脱机删除卡片。
有防撬报警功能。
安装说明:请勿带电接线注意:电锁一般应从专用电源控制器接出,此时接线应以电源的说明为标准 (如下图):注意! 上电前必须确认电源的正负极性一、门禁控制器一体机初始化方法：操作步骤如下：1、关闭电源，S16的第2脚和第3脚相接。
（S16在接线柱下方）2、接通电源，蜂鸣器连续断续长鸣，红灯、绿灯、橙灯齐闪烁。
说明：此时如发现状态有异，请按住下方的弹簧3、断电，再接通电源，红灯、绿灯、橙灯齐闪烁。
S16开关转换。
4、S16的2、3脚断开，1、2脚接通。
5、门禁控制器初始化完成，蜂鸣器鸣响一声，门禁控制器进入用户使用状态。
说明：初始化操作仅修改系统密码为缺省密码123456（出厂默认），其它数据不会被删改。
二、继电器输出设置方法1、PUSH 1 为继电器干触点输出。
2、J1 的NO脚连接，PUSH 1，GND常开电器动作时，PUSH 1，GND接通。
3、J1的NC脚连接，PUSH 1，GND 常闭（继电器动作时，PUSH 1 、GND断开）。
门禁控制器使用说明书门禁控制器使用说明书1．功能特点（1）结合户户对讲刷卡系统刷卡开锁，主机可配接15台门禁控制器，适合多个出入口；（2）可配接出门开锁按钮；（3）采用串口协议联网方式；（4）支持ID或IC格式的感应卡；（5）采用地址码编码方式，最大号码为15；（6）支持em、mifare1 S50、mifare1 S70、mifare UltraLight、mifare Light刷卡格式。
2．技术参数产品型号：JB-2105D-D（ID）JB-2105D-C（IC）JB-2105D-I（IC与ID）IC工作频率：13.56MH ZID工作频率：125KH Z门禁容量：15台读写距离：2~5Cm（视卡而定）工作电压：DC12V±10%工作电流：≤150mA工作温度：-40℃～+70℃外观尺寸：75X116X193．安装说明（1）系统接线图（图1）图1（2）安装示意图（图2）安装说明：① 在门口主机附近墙上打两个小孔（间距为85mm ），并将塑料柱打进小孔里；② 将读头的上壳取下来，用两个自攻螺钉将读头锁在塑料柱里；③ 将上壳盖上即可。
（3）编码地址码为跳线方式，剪断有效，采用1、2、4、8码编码方式，有选择相加，最多可编15个号码，出厂默认为1号。
如图：4．使用说明（1）持有效感应卡刷卡开锁开启该控制器电锁，同时可对用户报警可撤防区进行撤防。
（2）按动出门按钮可开启该控制器的电锁。
1 2 4 8 例如： 2号控制器—剪断2跳线 15号控制器—剪断1、2、4、8跳线。
